Метод нагрузки

205

□





При тяге должно применить тяговый крюк рамы.

Никак нельзя производить тягу за счёт вагона.

 Плохо

хорошо

плохо

Метод нагрузки

206

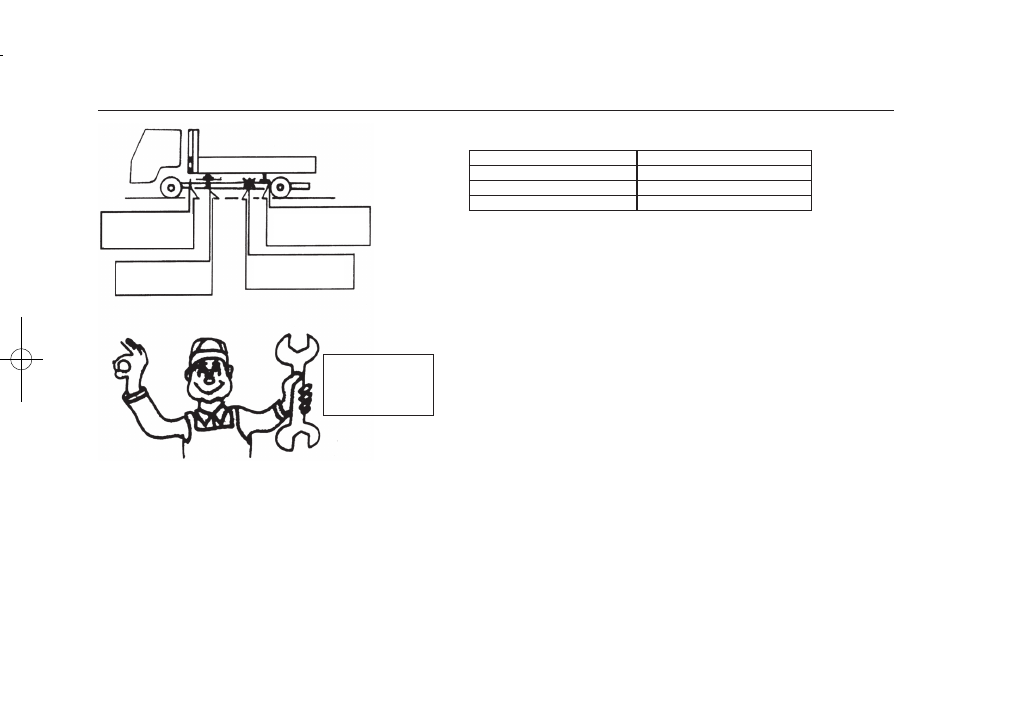

 Надо периодически проверять и взвинтить разные болты кузова

Первый раз

При принятии автомобиля

Второй раз

Через 1 месяц

{

Третий раз

Через 6 месяц

После 4-ого раза

Через каждые 6 месяцев

Для безопаснос-

ти и срока служ-

бы автомобиля

Крепежный  болт

передней  рамы  и

продольной балки,

поперечной балки.

U-образный крепеж-

ный болт продоль-

ной балки ирамы.

Крепежный  болт

продольной  балки

поперечной балки.

Противоскользящие

болты продольной

балки и рамы.

Метод нагрузки

207

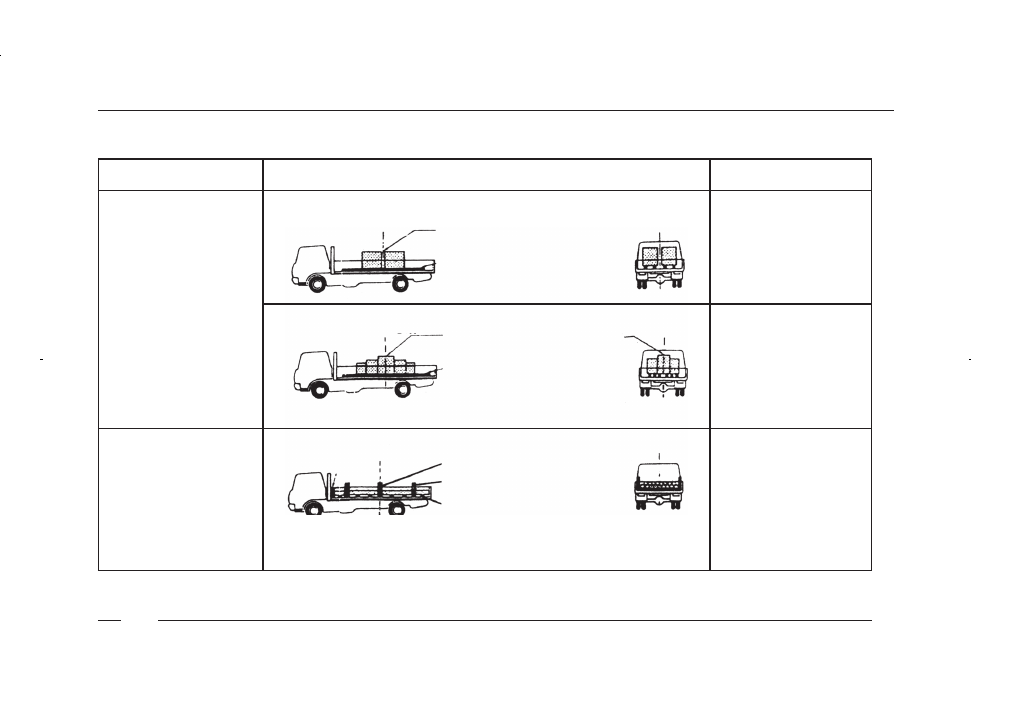

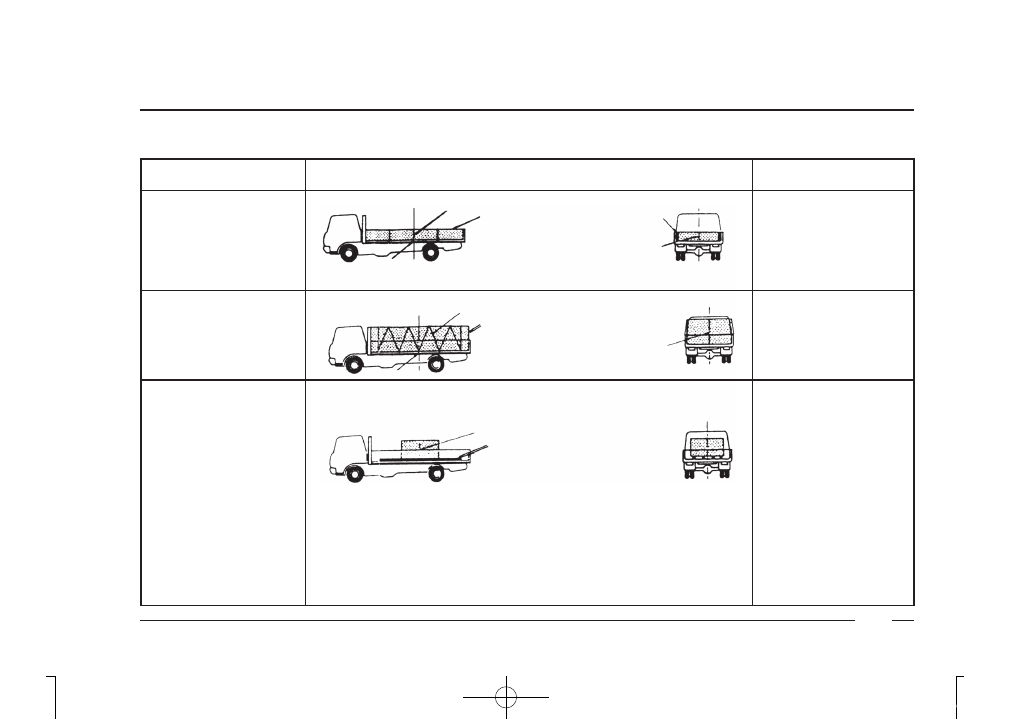

Вид товаров

Метод нагрузки

Метод защиты коробки

товара

Мелочные  вещи,  песок,

камни,  кирпич  насыпные

материалы

П р и   п о г р у з к е   п е с к а ,

камней, кирпича применить

боковую доску и подвесить

канат.

Легко бросить груз

В   з а в и с и м о с т и   о т

в е р е в оч н о го   к р ю к а   и

подвесной верёвки.

К р у п н о г а б а р и т н ы й

т о в а р ,   к а к   м е х а н и з м ,

конструкционная  деталь

оборудования.

Примечание:

Ось грузовой платформы

п р е д с т а в л я е т   т о ч к у

пересечения  диагонали

днища коробки товара, а

линия, которая проходит

с к в о з ь   э т у   т о ч к у   и

вертикальна  к  днищу,

называется осью грузовой

платформы

Н а   д н и щ е   к о р о б к и

товара  прокладывается

железная  плита,  фанера

и л и   в е р т и к а л ь н о

прокладывается шпала.

Метод нагрузки

Ось грузовой платформы

Верёвка

бампер боковой

плиты (левый и

правый)

Ось грузовой

платформы

По полной дли-

не платформы

равномерная

загрузка

Для  поперечной

оси  платформы

необходимо рав-

номерно  загру-

зить груз влево и

вправо.

Ось грузовой

платформы

Ось грузовой

платформы

Ось грузовой платформы

Ось грузовой платформы

Для  поперечной

оси  платформы

необходимо рав-

номерно  загру-

зить груз влево и

вправо.

По полной дли-

не платформы

равномерная

загрузка

Верёвочный крюк

Верёвочный крюк

Центр тяжести товара на-

ходится на цетре  грузовой

платформы

Шпала

Метод нагрузки

208

Вид товаров

Метод нагрузки

Метод защиты коробки

товара

В   з а в и с и м о с т и   о т

в е р е в оч н о го   к р ю к а   и

подвесной верёвки.

Длительные  материалы:

ле соматериалы,  столб,

железные трубы и т д.

П о   п е р ед н е й   б о ко в о й

плите  прокладывается

защитный  материал  (лес

и л и   же л е з н ы й   л и с т )   ,

размещается  упора  или

шпала.

Метод нагрузки

Ось грузовой платформы

Ось грузовой

платформы

Центр  тяжести  товара

находится на цетре  гру-

зовой платформы

Шпала

Ось грузовой

платформы

Ось грузовой

платформы

Упора

Ось грузовой платформы

Ось грузовой платформы

Передняя боковая плита

Шпала

Шпала

При  загрузке  некото-

рых крупногабаритно-

го  товара  как  можно

приблизить  их  к  оси

грузовой платформы

При загрузке некоторых

крупногабаритного то-

вара с неравным весом

должно  их  как  можно

приблизить  к  центре

грозовой платформы

С а м ы й

тяжёлый

т о в а р

р а з м е -

щ а е т с я

на цетре

платфор-

мы
