Управляющий механизм и приборы

73

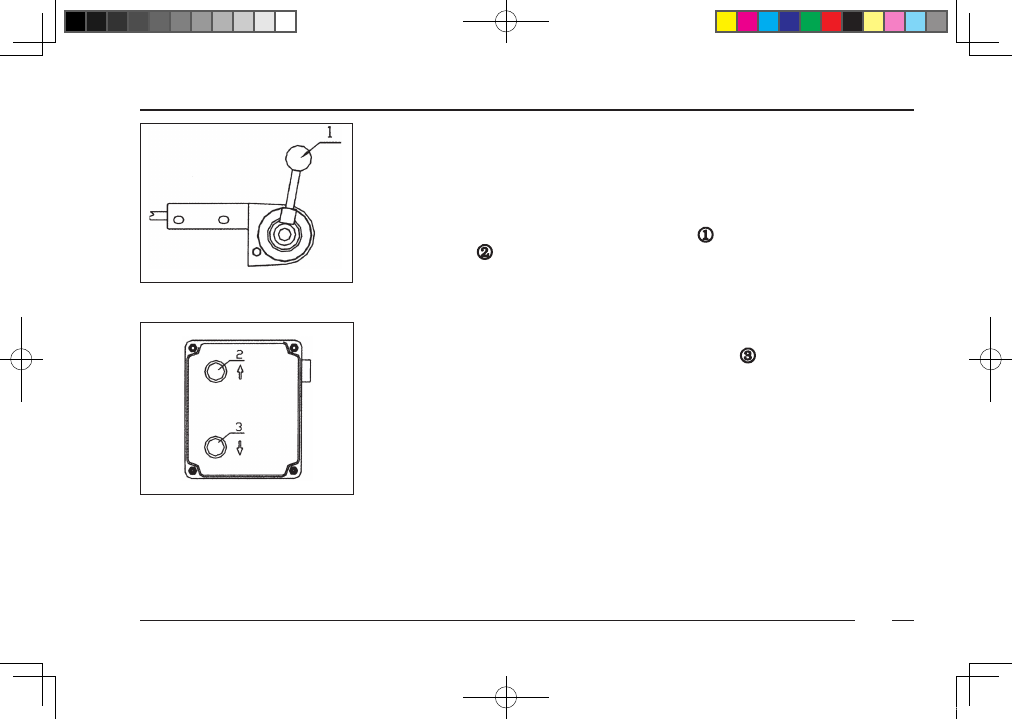

Шаги операции электрического  опрокидывающегося механизма

ОРТ

1. Развернуть лобовой щиток кабинета для избежания вмешательства ка-

бинета с буфером после опрокидывания.

2. При опрокидывании кабинета открыть генеральный включатель элект-

ропитания и поставить зажигательный включатель на положение «ON»

3. Вниз захватить натяжную ручку замка , нажать включатель подъёма

кабинета  , только после открытия замка и может освободить натяжную

ручку замка,

4. Дальше нажать включатель подъёма , когда кабинет в подходящем

месте , зуммер прекратится шуметь, Подъёмный цилиндр автоматически

перестать работать.

Опускание кабинета

1. Нажать вниз включатель опускания кабинета   до осечки зуммера.

2. Перед спуском водитель должен сначала наблюдать, что тревожная

лампа тухнет или нет.

3. Опускать лобовой щиток.

4. При аварийном режиме, когда электромеханизм вышел из строя, снять

защитный карман правой педали, ключ вставить во внешний ведущий вал

с вращением, провернуть вперёд и назад.

Предупреждение:

1. Когда опускается кабинет до дна, должно обеспечить открытие

нижнего путевика подъёмного цилиндра и осечку зуммера, и опуска-

ние подъёмного цилиндра до дна.

2. Задний замковый корпус должен обеспечить замыкание.

Норма замыкания: поршневой рычаг замыкания левой стороны

корпуса замка обратно тянулся до дна; в кабинете тревожная лампа

подъёма тухла.

Управляющий механизм и приборы

74

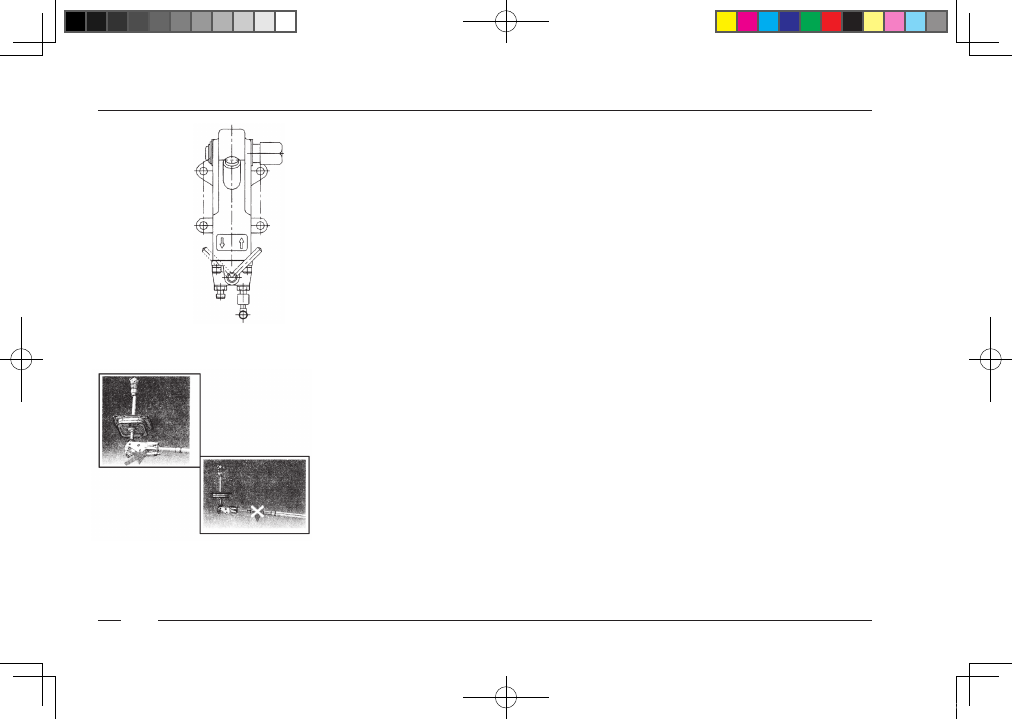

Шаги операции ручного опрокидывания
Подъём кабина
1. Прекратить двигатель, вскрыть лобовой щиток.
Открыть генеральный включатель электропитания, поставить натяжную

ручку на подъёмное место верхней части, по левому рисунку,  Реверсив-

ный поводок ручной насоса переворачивать на ↑, управляющий рычаг

вставить в ручную насос.При вращении управляющего рычага зуммер

подъёма начинает звучать. Когда чувствуется, что вращение явно стано-

вится тяжёлым, кабинет уже поднялся до максимального угла.
При подъёме кабинета перед ним стоять строго запрещаете.
Внимание: (только для однорычажного управления)
1. В ходе опрокидывания кабинета должно обратить внимание на откры-

тие отцепки телескопической штанги, успешное выталкивание телеско-

пической штанги.
2. После выполнения подъёма кабинета не допускается нажать телеско-

пическую штангу и давить ее тяжеловесом.

Управляющий механизм и приборы

75

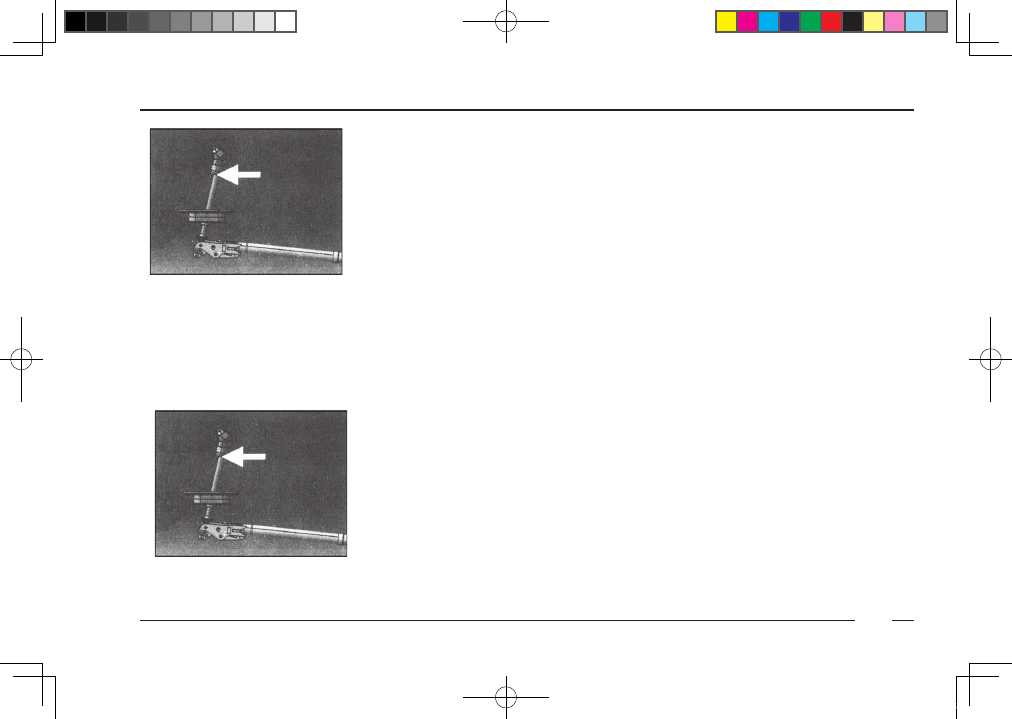

Опускание кабинета
1. Реверсивный поводок ручной насоса переворачивать на ↓
2. Поставить натяжную ручку на спусковое место низкой части, см. пра-

вый рисунок.
3. Вращать ручную насос для спуска кабинета до того, что чувствуется,

что вращение явно становится тяжелым. После спуска кабинета до конца

должно обеспечить замыкание замкового корпуса. Продолжать управлять

маслонасосом до того, что цилиндр возвращается в исходное положение,

и зуммер прекращает звук.
Поставить натяжную ручку на верхнюю часть, Реверсивный поводок руч-

ной насоса переворачивать на нейтральное  стояночное положение.
5. Опускать лобовой щиток.
6. При спуске кабинета перед ним стоять строго запрещается.
Внимание: (только для однорычажного управления)
После спуска кабинета вручную выдвинуть вперед скоростной рычаг для

вторичного сочетания отцепки телескопической штанги, таким образом

может только провести управление сцепления .
При спуске кабинета перед ним стоять строго запрещается, в то вре-

мя обеспечить под кабинетом нет человека.

Управляющий механизм и приборы

76

Предупреждение:
1.  Когда опускается кабинет до дна, должно обеспечить открытие

нижнего путевика подъёмного цилиндра и осечку зуммера, и опуска-

ние подъёмного цилиндра до дна.
2. Задний замковый корпус должен обеспечить замыкание.
Норма замыкания: поршневой рычаг замыкания левой стороны

корпуса замка обратно тянулся до дна; в кабинете тревожная лампа

подъёма тухла.

Пункты для внимания применения ручного маслонасоса:
Рабочее масло: износостойкая гидросмесь низкой температуры L-H32

GB11118.1
2. После установления и отладки системы снова поднимается кабинет в

2-3 раза после 1- ого обратного масла в маслонасос, чтобы система была

дозаправлена и был выпущен воздух из системы. После окончательной

отладки уровень масла должен быть ниже на 15-20 мм, чем маслёнка. В

случае заполнения верхней полости цилиндра маслом производить за-

правки масла 280±20mL.
3. перелив масла из выпускного отверстия верхней части маслонасоса от-

носится к нормальному факту.
