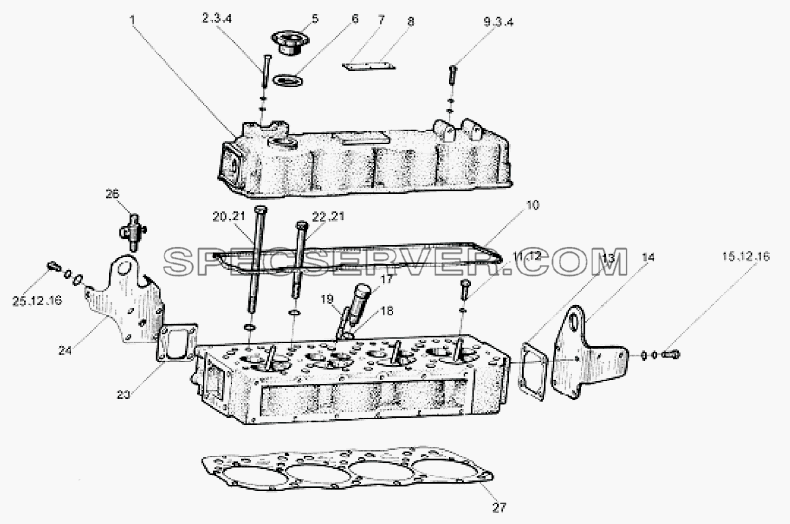

№		Номер детали	Наименование запчасти
-		1003010-550-0000	Головка цилиндрового блока в сборе
1		1003031A101-0000	Кожух головки цилиндрового блока
2		Q150B0860	Болт
3		Q40408	Пружинная шайба
4		Q40108	Плоская шайба
5		1003037A101-0000	Накладной кожух
6		1003036A101-0000	Уплотнение
7		Q541026	Заклепка для таблички
8		1002091B001-0000W	Табличка
9		Q150B0828	Шестигранный болт
10		1003032A101-0000	Уплотнение - головка цилиндров
11		Q150B1030	Болт
12		Q40310	Шайба пружинная
13		1003058-001-0000	Прокладка - проушина
14		1003059-300-0000	Задняя проушина
15		Q150B1025	Болт
16		Q40110	Плоская шайба
17		1003056B470-0000	Медная втулка топливного вспрыскивателя
18		GB3452.1-1992	Кольцевое резиновое уплотнение 28х1.8
19		1112013-470-0000	Крепежный винт топливного вспрыскивателя
20		1003046-300-0000	Болт головки цилиндрового блока
21		1003048-201-0000	Прокладка - болт головки цилиндрового блока
22		1003047-300-0000	Болт головки цилиндрового блока
23		1003058-101-0000	Втулка передней проушины
24		1003055B101-JH50	Передняя проушина в сборе
25		Q150B1025	Болт
26		1003011-550-0000	Головка цилиндрового блока
26		1003053-101-Ш50	Сливной клапан теплой воды
27		1003022-300-0000	Прокладка - уплотнение головки цилиндрового блока в сборе
27		1003022A300-0000S	Прокладка - уплотнение головки цилиндрового блока в сборе
27		1003022B300-0000S	Прокладка - уплотнение головки цилиндрового блока в сборе
27		1003022C300-0000S	Прокладка - уплотнение головки цилиндрового блока в сборе

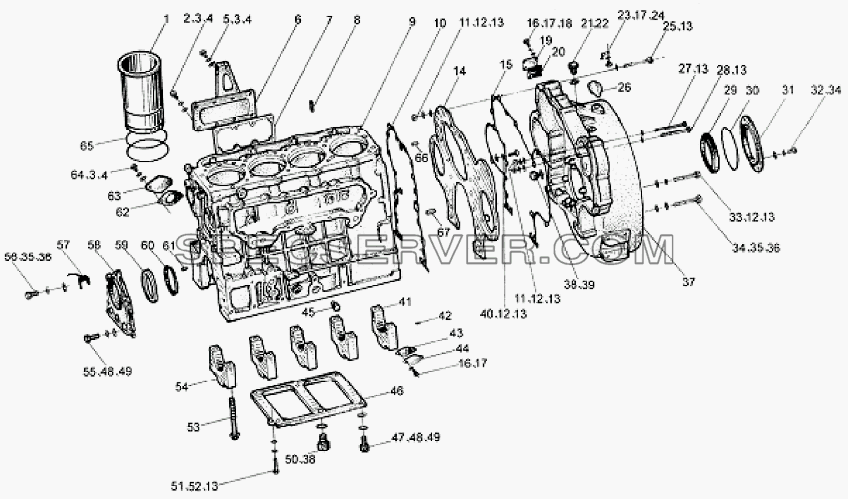

1S10891000112 Блок цилиндров для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1002010-550-0000	Картер цилиндрового блока в сборе
1		1002016B400-0000	Втулка цилиндра
2		Q150B0825	Болт
3		Q40408	Пружинная шайба
4		Q40108	Плоская шайба
5		Q150B0828	Шестигранный болт
6		1002093A300-0000	Передняя накладка камеры толкателя
7		1002096-101-0000	Прокладка - уплотнение для накладки камеры толкателя
8		1002146-201-0000	Фиксатор головки цилиндрового блока
9		1002014-522-JH2A	Картер цилиндрового блока
10		1002079-201-0000	Шайба - цилиндровая головка
11		Q340B10	Гайка
12		Q40310	Шайба пружинная
13		Q40110	Плоская шайба
14		1002075-550-0000	Накладка крышки кожуха камеры шестерен в сборе
15		1002078-550-0000	Шайба накладки камеры шестерни
16		Q150B0612	Болт с шестигранной головкой
17		Q40406	Шайба пружинная
18		Q40106	Плоская шайба
19		1002081-550-0000	Накладка смотрового отверстия картера маховика
20		1002082-550-0000	Шайба накладки
21		Q617B18	Винт - заглушка с шестигранной головкой
22		Q72318	Шайба уплотнительная
23		1002066-002-0010	Стрелка распределения маховика
24		GB823-1998	Крейцкопфный маленький бочкообразный винт М6х10
25		Q150B1080	Болт
26		1002068-001-0000	Резиновая пробка картера маховика
27		Q150B1095	Болт
28		Q150B1090	Болт
29		1005060-460-000	Задний сальник коленчатого вала
30		Q73431145	Кольцевое резиновое уплотнение
31		1005067-460-000	Держатель заднего сальника
32		Q150B0820	Болт
33		Q150B1075	Шестигранный болт
34		Q150B1275	Штифт
35		Q40312	Шайба пружинная
36		Q40112	Плоская шайба
37		1002061-550-0000	Крышка кожуха камеры шестерен - картер маховика
38		Q617B20	Винт - заглушка с шестигранной головкой
39		Q72320	Уплотнительная прокладка
40		Q150B1022	Шестигранный болт
41		1005143B201-0000	Задняя крышка основного подшипника
42		Q5280408	Упругий цилиндрический штифт
43		1002102-520-000	Шайба
44		1002101-520-0000	Накладка
45		1002021-001-0000	Подъемный болт
46		1002018A101-0000	Подкрепляющий лист блок - картера
47		1002011-101-0000	Болт подкрепляющего листа блок - картера
48		Q40314	Шайба пружинная
49		Q40114	Шайба плоская
50		1002012-101-0000	Болт подкрепляющего листа блок - картера
51		1002013A101-0000	Болт подкрепляющего листа блок - картера
52		Q40410	Шайба пружинная
53		1005144-300-0000	Болт крышки основного подшипника
54		1005141A201-0000	Крышка основного подшипника
55		Q150B1432	Шестигранный болт
56		Q150131230	Шестигранный болт
57		1005086-101-JH50	Стрелка
58		1005055-400-0000	Держатель переднего сальника
59		1005050-400-0000	Передний сальник коленчатого вала
60		1005057-400-0000	Масляный диск - передний сальник
61		Q5220818	Цилиндрический штифт
62		1002098-101-0000	Шайба
63		1002097-101-0000	Накладка фланца
64		Q150B0816	Болт
65		1002017-001-0000	Кольцевое уплотнение
66		Q522081218	Цилиндрический штифт
67		Q522081230	Цилиндрический штифт

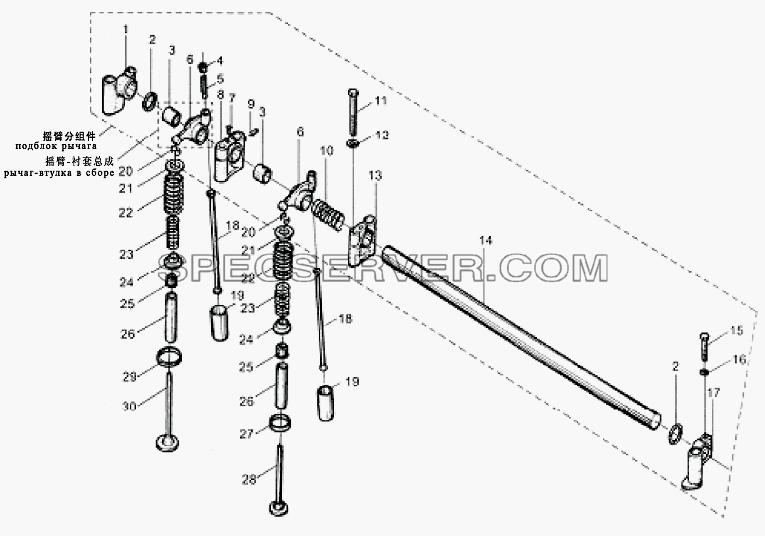

1S10891000112 Клапанный блок для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1007011A400-00001t	Вентиль
-		1007011B400-0000C	Вентиль
-		1007016A400-000011	Клапан
-		1007016A400-0000Q	Выхлопной клапан
-		1007100-400-0000	Рычаг - втулка в сборе
-		1007200-520-0000	Подблок рычага
1		1007125-201-0000	Передний держатель вала рычага
2		1007112-001-0000	Волнистая пружина - ось рычага
3		1007094-001-0000	Втулка качающегося рычага вентиля
4		1007098-001-0000	Упорная гайка - регуляторный болт рычага клапана
5		1007097-001-0000	Регуляторный болт - рычаг вентиля
6		1007096-400-0000	Качающийся рычаг вентиля
7		1007129-201-0000	Установочный винт - держатель вала рычага
8		1007127-201-0000	Держатель вала рычага
9		Q522066	Цилиндрический штифт
10		1007114-001-0000	Стопорная пружина - вал рычага
11		Q150B1075	Шестигранный болт
12		Q40110	Плоская шайба
13		1007126-201-0000	Центральный держатель вала рычага
14		1007090-001-0000	Вал рычага в сборе
15		Q150B0840	Болт
16		Q40108	Плоская шайба
17		1007128-201-0000	Задний держатель вала рычага
18		1007050A001-0000	Толкатель в сборе
19		1007061-300-0000	Толкатель
20		1007028A400-0000	Запорный упор вентиля
21		1007024-400-0000	Держатель рессоры
22		1007021-013-0000	Рессора
23		1007022-013-0000	Пружина
24		1007026A001-0000	Нижний держатель рессоры
25		1007035B001-0000	Герметичное уплотнение трубопровода двери в сборе
26		1007032A001-0000	Трубопровод вентиля
27		1007081-400-0000	Держатель выхлопного клапана
28		1007016B400-0000C	Выхлопной клапан
29		1007082-400-0000	Держатель вентиля
30		1007011A400-0000Q	Bпyckнoй вeнтиль seat

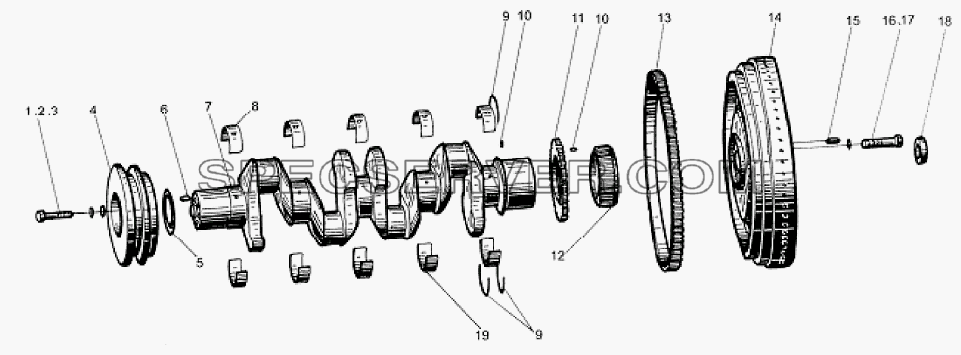

1S10891000112 Коленчатый вал и маховик для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		10050100-550-0000	Узел коленчатого вала
1		1005197-400-0000	Болт амортизатора
2		Q40314	Шайба пружинная
3		Q40114	Шайба плоская
4		1005190A301-JH10	Амортизатор в сборе
5		1005036-400-0000	Масляный диск - коленчатый вал
6		GB/T119-1986	Цилиндpичeckий штифт D8x20
7		1005014-550-0000	Коленчатый вал
8		1005171-470-0000	Верхний основной вкладыш
9		1005181-001-0000	Пластинка упорного подшипника
10		1005031-001-0000	Стопорный палец - распределительная шестерня
11		1005038A460-0000	Ведущая шестерня масляного насоса - коленчатый вал
12		1005037-460-0000AB	Шестерня распределения - коленчатый вал
13		1005125-002-0010	Зубчатое кольцо
14		1005121-550-0000	Маховик - коленчатый вал
15		1005129-201-0000	Стопорный палец - маховик
16		1005123-421-JH80	Болт маховика
17		1005124-051-0000	Шайба болта маховика
18		GB/T276-19946205-Z	Подшипник качения
19		1005172-470-0000	Нижний основной вкладыш

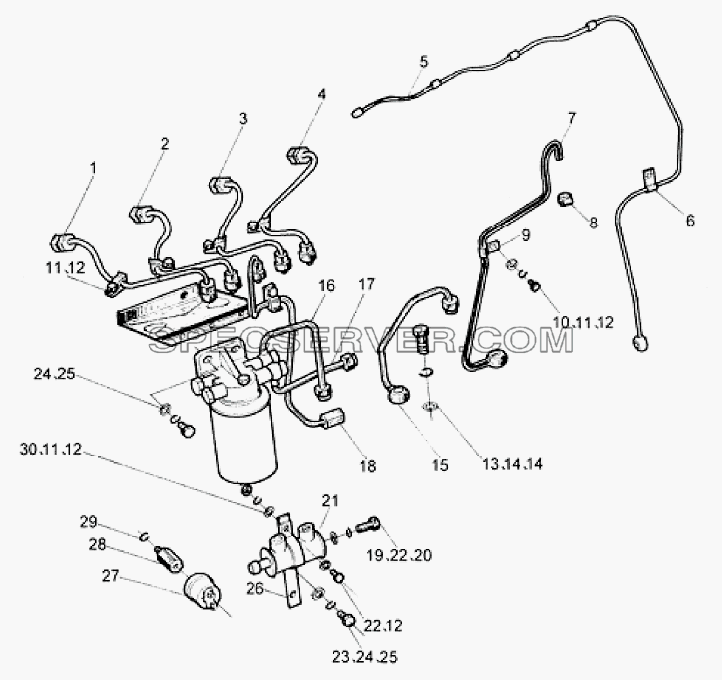

1S10891000112 Топливные трубы для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1129010A550-0000	Масляная труба высокого давления в сборе в первом цилиндре
2		1129015A550-0000	Масляная труба высокого давления в сборе во втором цилиндре
3		1129020A550-0000	Масляная труба высокого давления в сборе в третьем цилиндре
4		1129030A550-0000	Масляная труба высокого давления в сборе в четвертом цилиндре
5		1104050-550-0000	Продувочная труба топливного вспрыскивателя в сборе
6		1104058A550-0000	Прокладка фиксатора продувочной трубы
7		1129111A550-0000	Продувочная труба для проводов высокого давления в сборе
8		Q676B16	Омут шланга червячного привода
9		1129118A550-0000	Зажим продувочной трубы
10		Q150B0812	Болт
11		Q40408	Пружинная шайба
12		Q40108	Плоская шайба
13		Q/XC3451.1-2002	Шарнирный болт
14		Q/WC3403-1994	Медная шайба
15		1129112B550-0000	Продувочная труба подающего насоса
16		1104030B550-0000	Топливная труба
17		1104040B550-0000	Топливная труба
18		1129040B550-0000	Труба высокого давления в сборе
19		Q/XC3451.1-2002	Шарнирный болт
20		Q/WC3403-1994	Медная шайба
21		1129120-550-0000	Продувочный сборник с омутом в сборе
22		Q150B0820	Болт
23		Q150B1025	Болт
24		Q40310	Шайба пружинная
25		Q40110	Плоская шайба
26		1129116-550-0000	Держатель - коробка продувочного топлива в сборе
27		3810020-001-0010	Датчик - манометр масла
28		1104067-550-0000	Соединение - датчик масляного давления
29		Q/WC3403-1994	Медная шайба
30		Q340B08	Гайка

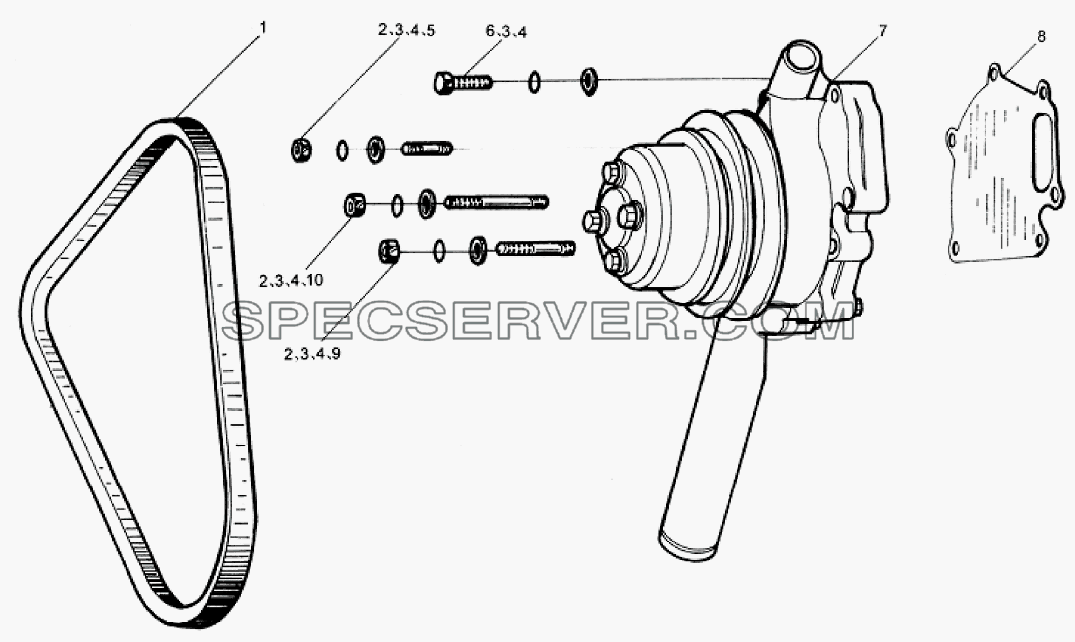

1S10891000112 Водяной насос для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1308032-101-JH1N	Ремень вентилятора
2		Q340B10	Гайка
3		Q40410	Шайба пружинная
4		Q40110	Плоская шайба
5		Q1231028	Двухголовый болт
6		Q150B1035	Болт
7		1307010-301-JH10	Водяной насос в сборе
8		1307012-101-000	Прокладка водяного насоса - блок - картера
9		Q1231050	Двухголовый болт
10		1307016-101-CN30	Двухголовый болт
