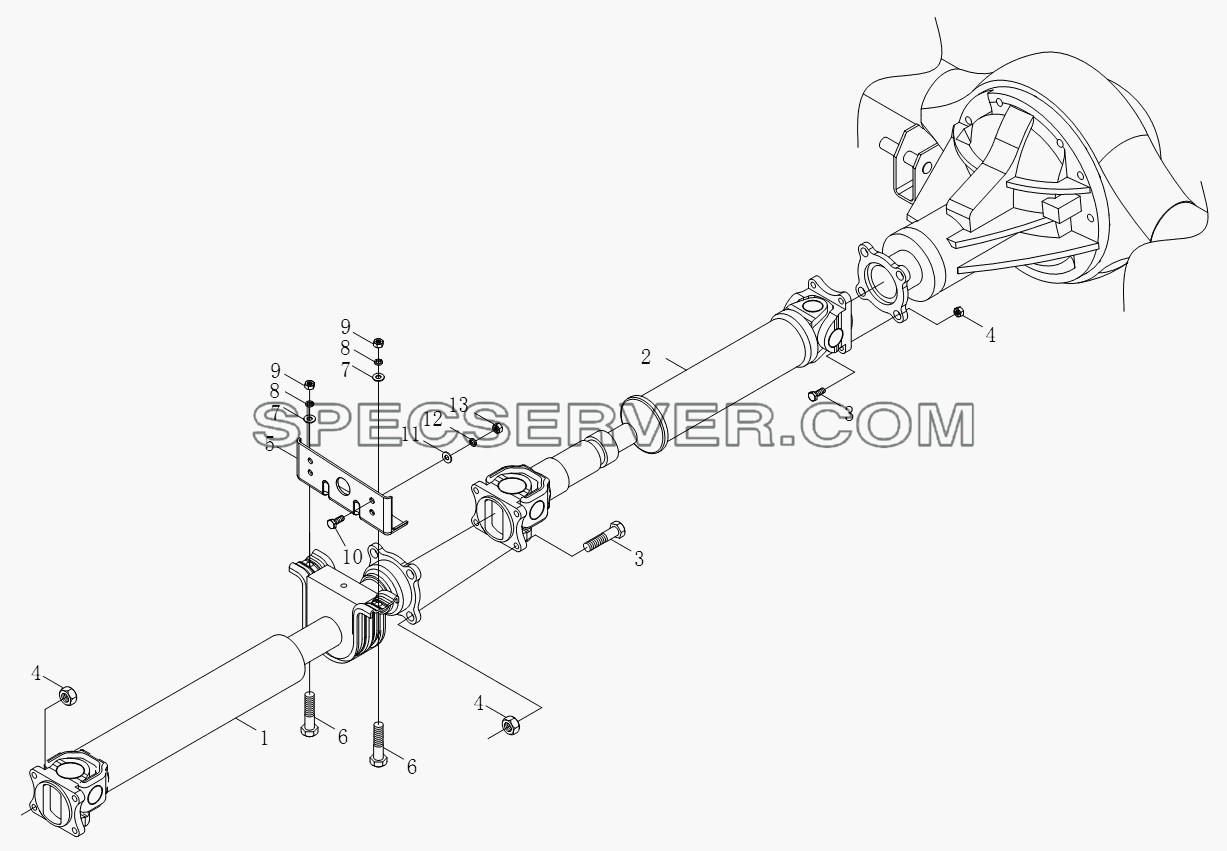

№		Номер детали	Наименование запчасти
-		1S10512200101	Карданный вал
1		1105122000002	Промежуточный передаточный вал в сборе
2		1105122000003	Задний передаточный вал в сборе
3		1106622000006	Болт карданного вала
4		1117022000005	Контровочная гайка
5		1105922000003	Кронштейн опоры промежуточного карданного вала
6		Q151B1430	Болт с шестигранной головкой-тонкий клык
7		Q40114	Шайба плоская
8		Q40314	Шайба пружинная
9		Q341B14	Гайка
10		Q150B1230	Болт
11		Q40112	Плоская шайба
12		Q40312	Шайба пружинная
13		Q340B12	Гайка крепления кронштейн нижней подножки

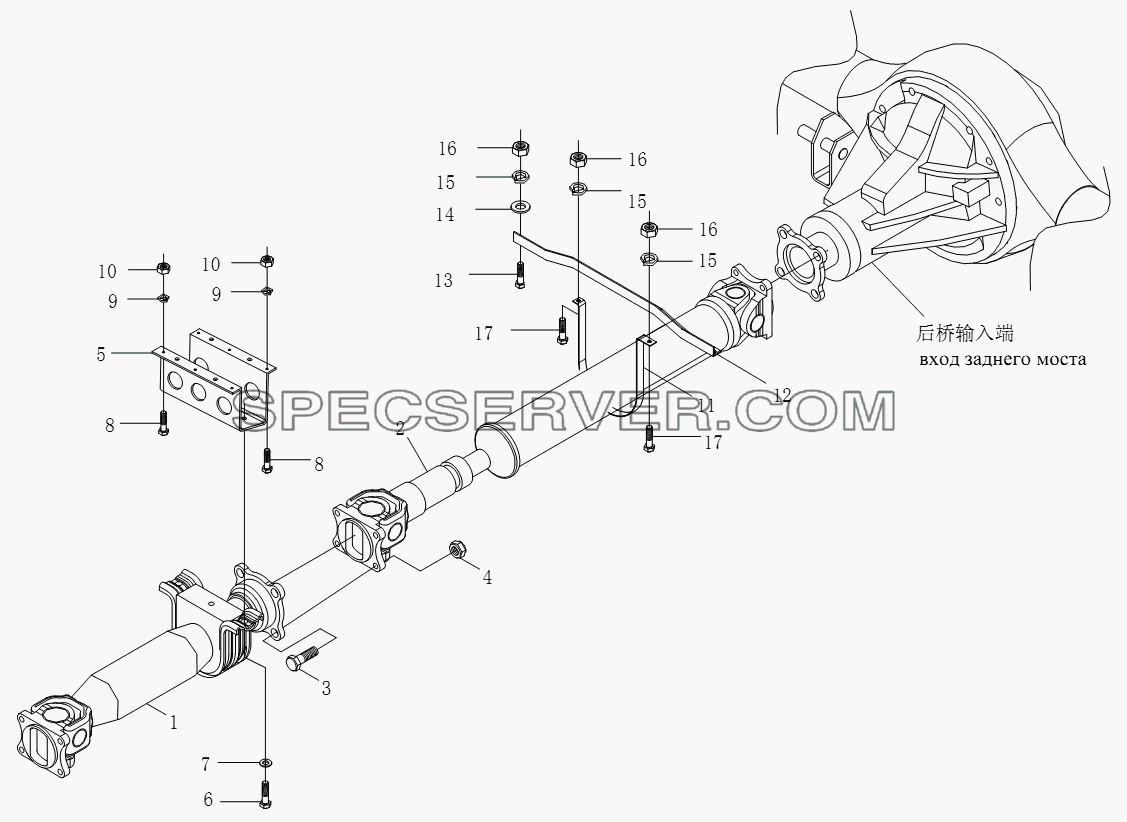

1S10692200201 Карданный вал для BJ1051, BJ1061 (Aumark) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10692200201	Карданный вал
1		1106922000009	Промежуточный передаточный вал в сборе
2		1106922000010	Задний передаточный вал в сборе
3		1106622000006	Болт карданного вала
4		1117022000005	Контровочная гайка
5		1106922000011	Кронштейн промежуточной опоры карданного вала
6		Q151B1440	Болт
7		Q40114	Шайба плоская
8		Q150B1035	Болт
9		Q40310	Шайба пружинная
10		Q340B10	Гайка
11		1106922000030	Бандаж передаточного вала
12		1106922000032	Балка бандажа передаточного вала
13		Q150B0822	Болт с шестигранной головкой
14		Q40108	Плоская шайба
15		Q40308	Шайба пружинная
16		Q340B08	Гайка
17		Q150B0818	Болт

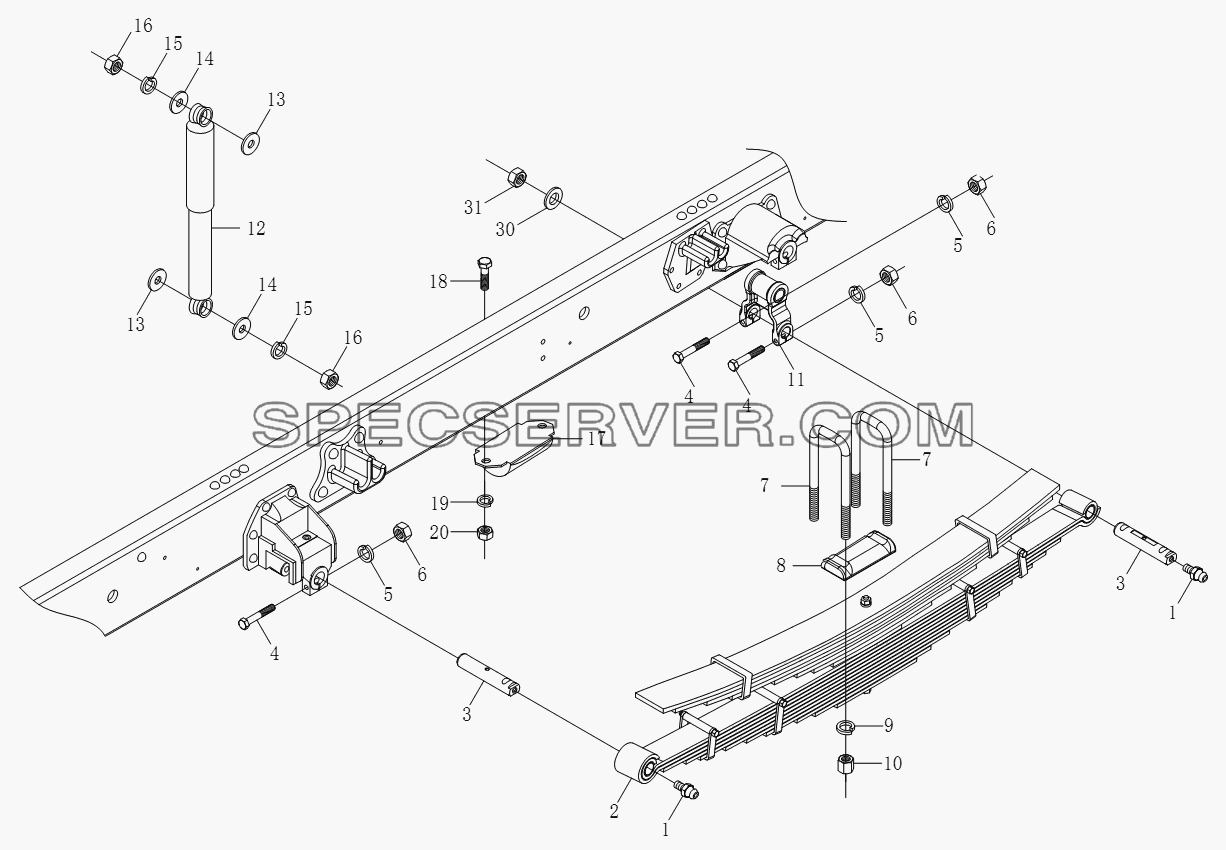

1S10512950002 Задняя подвеска для BJ1051, BJ1061 (Aumark) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10512950002	Задняя подвеска
1		N7A10	Проходная нажимная масленка
2		1105929500010	Рессора задняя
3		1105929500023	Ось рессоры
4		Q151B1065	Болт с шестигранной головкой-тонкий клык
5		Q40310	Шайба пружинная
6		Q341B10	Гайка с тонкой резьбой
7		1104629500041	Стремянка задней рессоры
8		1105929500012	Накладка задней рессоры
9		Q40520	Шайба пружинная
10		Q363B20	Толстая шестигранная гайка
11		1105929500008	Проушина с втулкой
12		1104929500046	Амортизатор
13		1104929500008	Шайба
14		1104929500007	Шайба
15		Q40314	Шайба пружинная
16		Q341B14	Гайка
17		1103629500005	Задний буферный блок
18		Q150B0825	Болт
19		Q40308	Шайба пружинная
20		Q341B08	Шестигранная шайба типа 1—мелкая резьба

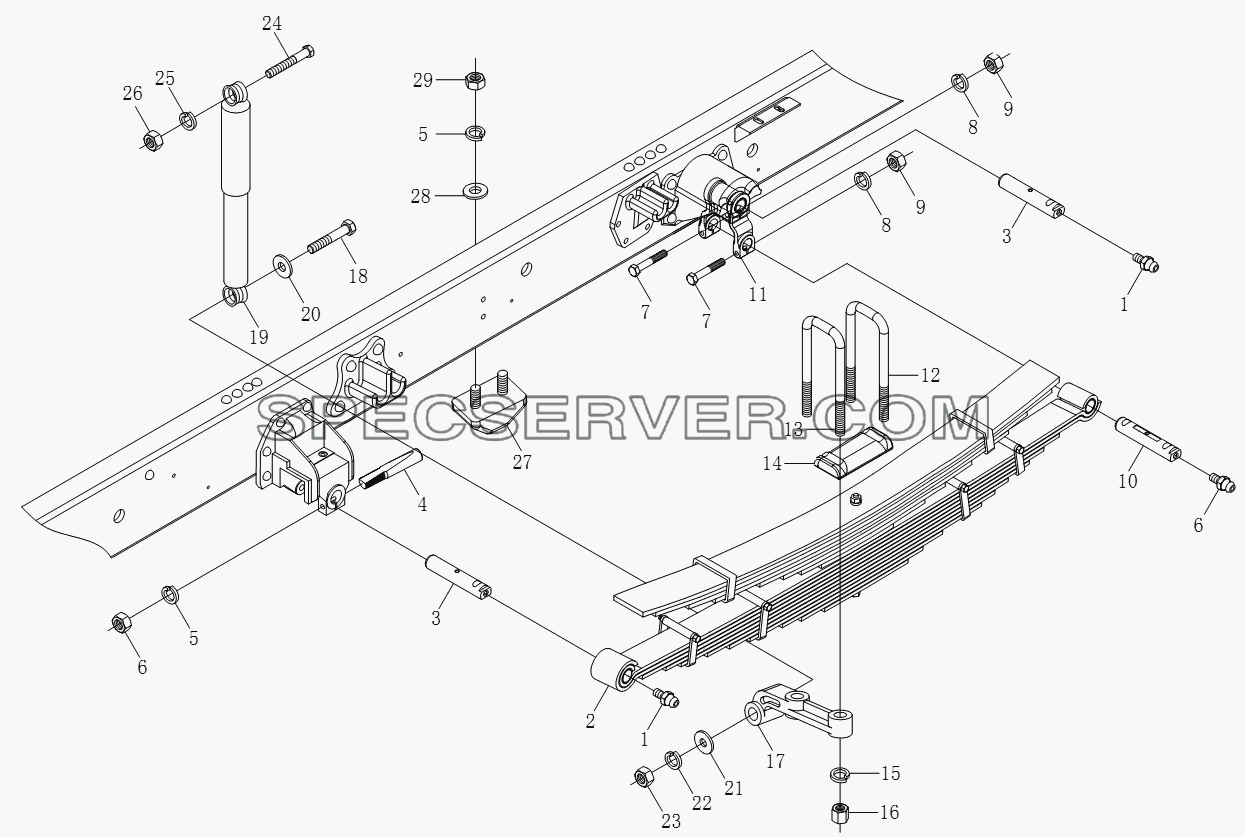

1S10692950102 Задняя подвеска для BJ1051, BJ1061 (Aumark) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10692950102	Подвеска задняя
1		1102922000075	Масленка
2		1106929500041	Задние рессоры в сборе
3		1106629500005	Ось рессоры
4		1108929500103	Штифт
5		Q40312	Шайба пружинная
6		Q341B12	Шестигранная гайка
7		Q151B1060	Болт с шестигранной головкой-мелкая резьба
8		Q40310	Шайба пружинная
9		Q341B10	Гайка с тонкой резьбой
10		1106629500006	Ось рессоры
11		1106629500011	Проушина с втулкой
12		1106929500042	U-oбpaзный бoлт зaднeй peccopы
13		1106929500027	Стремянка задняя задней рессоры
14		1106929500043	Крышка
15		Q40520	Шайба пружинная
16		Q363B20	Толстая шестигранная гайка
17		1106629500039	Кронштейн амортизатора нижний
18		1106929500025	Ось амортизатора нижняя
19		1106929500039	Амортизатор в сборе с кожухом
20		1108929500038	Чашеобразная прокладка
21		Q40218	Шайба
22		Q40318	Шайба пружинная
23		Q341B18	Гайка с тонкой резьбой
24		Q151B1675	Болт с шестигранной головкой-тонкий клык
25		Q40316	Шайба пружинная
26		Q341B16	Гайка
27		1105329500012	Задний буферный блок
28		Q40112	Плоская шайба
29		Q340B12	Гайка крепления кронштейн нижней подножки

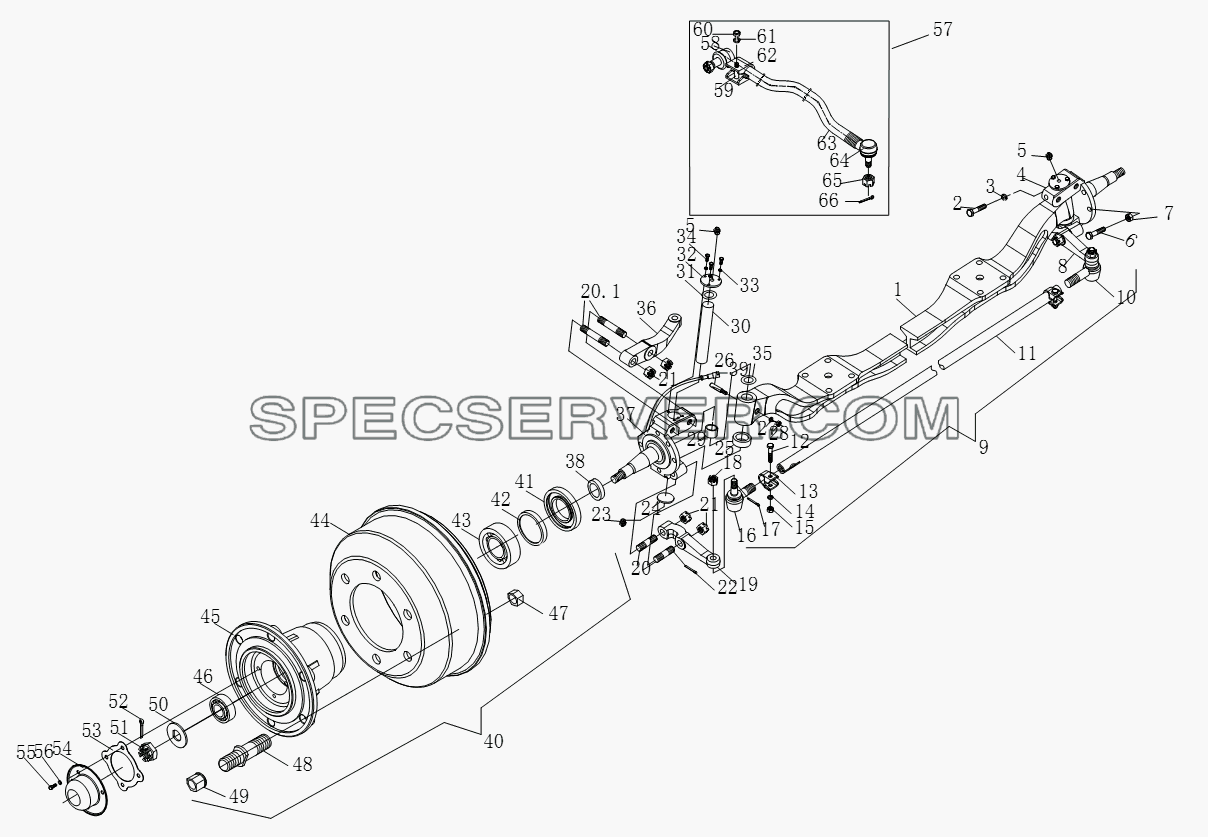

1S10513000103 Передний мост для BJ1051, BJ1061 (Aumark) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1105130000007	Передний мост
1		1104930000048	Передний вал
2		GB/T5786	Бoлт M12x1.5x35
3		GB/T93	Шайба 12
4		1106930002017	Правый поворотный кулак с втулкой в сборе
5		JB/T7940.2	Macлeнka M10x1
6		1106630001043	Болт ограничительный
7		GB/T6171	Гайка М20х1.5
8		1105330001004	Правый рычаг поворотного кулака
9		1104930003079	Поперечная рулевая тяга в сборе
10		1104930026079	Правое соединение поперечной рулевой тяги в сборе
11		1056PE-3001091	Поперечная рулевая тяга
12		GB/T5782-M10X50	Болт
13		1029E-3003022	Хомут соединения
14		GB/T93-10	Шайба
15		GB/T6170-M10	Гайка
16		1104930016079	Левое соединение поперечной рулевой тяги в сборе
17		Q5004040	Шплинт
18		Q38718	Гайка шестигранная прорезная М18х1,5
19		1105330001003	Левый рычаг поворотного кулака
20		1056PE-3001072	Резьбовой стержень
21		GB/T9459	Шecтигpaннaя шлицeвaя гaйka M18x1,5
22		GB/T91	Шплинт 3.2x25
23		JB/T7940.2	Macлeнka M10x1
24		1106930001117	Заглушка шкворня в сборе
25		10565PE-3001073	Упopный шapиkoвый пoдшипниk 198906K
26		1056PE-3001068	Запор шкворня поворотного кулака
27		GB/T93	Шайба 12
28		GB/T6171	Гайка М20х1.5
29		1056PE-3001032	Втулка поворотного кулака
30		1056PE-3001064	Шкворень поворотного кулака
31		1056PE-3001065	Прокладка крышки шкворня
32		1056PE-3001063	Крышка шкворня
33		GB/T93	Шайба 12
34		GB/T5783	Бoлт M12x35
35		1056PE-3001069	Регулировочная шайба поворотного кулака
36		1104930005747	Рычаг поворотного кулака
37		1106930001507	Левый поворотный кулак и втулка в сборе
38		1056PE-3001062	Кольцо сальника
39		4410328090	Датчик
40		1104930004079/5079	Узел ступицы переднего колеса и тормозного барабана, левый/правый
41		GB/T9877.1	Уплотнение В60х85х7
42		1106930005317	Зубчатый обод
43		GB/T297-33209	Подшипник с коническими роликами
44		1104930005147A	Тормозной барабан
45		1104930005279	Ступица переднего колеса
46		GB/T297-32306	Подшипник с коническими роликами
47		GB/T6171-M18X1.5	Крепежная гайка
48		1104930007047/8047	Болт ступицы колеса, левый/правый
49		110493000036/65	Гайка ступицы колеса, левая/правая
50		1041QS-3001128	Шайба пружинная поворотного кулака
51		1041QS-3001124	Гайка поворотного кулака
52		GB/T91	Шплинт 3.2x25
53		1056PE-3001061	Прокладка крышки ступицы переднего колеса
54		1056PE-3001060	Крышка ступицы переднего колеса
55		GB/T5783	Бoлт M12x35
56		GB/T93	Шайба 12
57		1104930000083	Прямая рулевая тяга в сборе
58		1104330036060	Переднее соединение прямой рулевой тяги в сборе
59		GB/T5782-M10X50	Болт
60		GB/T6170-M10	Гайка
61		GB/T93-10	Шайба
62		1029E-3003022	Хомут соединения
63		110493000049	Прямая рулевая тяга
64		1104330046060	Задний наконечник в сборе
65		Q38718	Гайка шестигранная прорезная М18х1,5
66		Q5004040	Шплинт
67		1106130000009/10	Передний правый/левый тормоз в сборе
201		1106630002006	Шпилька

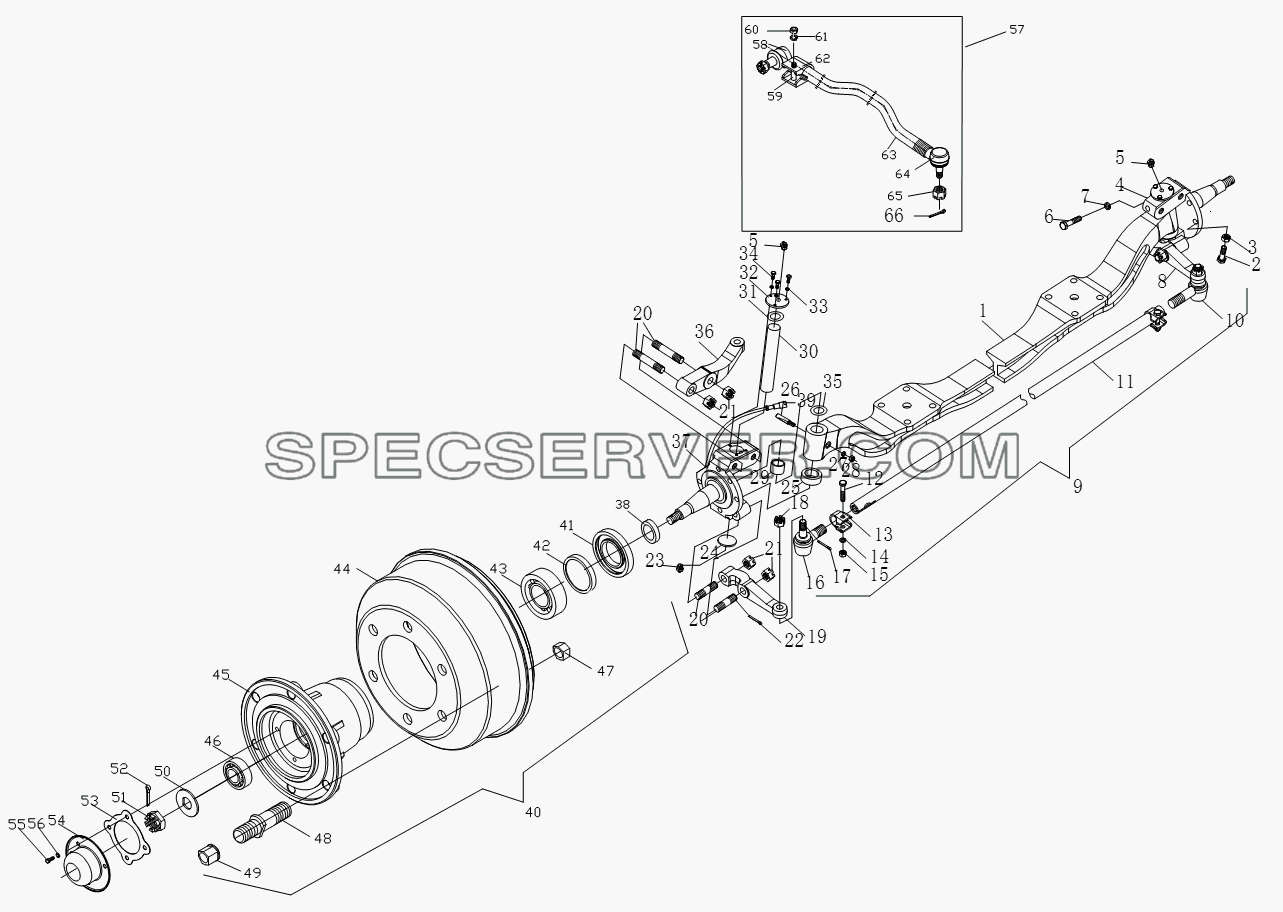

1S10613000103 Передний мост для BJ1051, BJ1061 (Aumark) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1106130000005	Передний мост
1		1106930000005	Передняя ось
2		1106630001043	Болт ограничительный
3		GB/T6171-M14X1.5	Гайка
4		1106930002017	Правый поворотный кулак с втулкой в сборе
5		JB/T7940.2	Macлeнka M10x1
6		GB/T5786-M14X1.5X30	Болт днища тормоза
7		GB/T93	Шайба 12
8		1106930000010	Правая рулевая сошка
9		1106930003017	Поперечная рулевая тяга в сборе
10		1104930026079	Правое соединение поперечной рулевой тяги в сборе
11		1106930002104	Тяга рулевая
12		GB/T5782-M10X50	Болт
13		1029E-3003022	Хомут соединения
14		GB/T93-10	Шайба
15		GB/T6170-M10	Гайка
16		1104930016079	Левое соединение поперечной рулевой тяги в сборе
17		Q5004040	Шплинт
18		Q38718	Гайка шестигранная прорезная М18х1,5
19		1106930000009	Левая рулевая сошка
20		1106630002006	Шпилька
21		GB/T9459	Шecтигpaннaя шлицeвaя гaйka M18x1,5
22		GB/T91	Шплинт 3.2x25
23		JB/T7940.2	Macлeнka M10x1
24		1106930001117	Заглушка шкворня в сборе
25		1056PE-3001073	Упopный шapиkoвый пoдшипниk 198906K
26		1056PE-3001068	Запор шкворня поворотного кулака
27		GB/T93	Шайба 12
28		GB/T6171	Гайка М20х1.5
29		1056PE-3001032	Втулка поворотного кулака
30		1056PE-3001064	Шкворень поворотного кулака
31		1056PE-3001065	Прокладка крышки шкворня
32		1056PE-3001063	Крышка шкворня
33		GB/T93	Шайба 12
34		GB/T5783	Бoлт M12x35
35		1056PE-3001069	Регулировочная шайба поворотного кулака
36		1106930000008	Рычаг поворотного кулака
37		1106930001517	Левый поворотный кулак и втулка в сборе
38		1056PE-3001062	Кольцо сальника
39		4410328090	Датчик
40		1106930005017	Ступица переднего колеса и тормозной барабан в сборе
41		GB/T9877.1	Уплотнение В60х85х7
42		1106930005317	Зубчатый обод
43		GB/T297-33209	Подшипник с коническими роликами
44		1106930003204	Тормозной барабан
45		1106930005217	Ступица переднего колеса
46		GB/T297-32306	Подшипник с коническими роликами
47		GB/T6171-M20X1.5	Крепежная гайка
48		1106930003304	Гайка ступицы
49		1106930000026	Гайка ступицы колеса
50		1041QS-3001128	Шайба пружинная поворотного кулака
51		1041QS-3001124	Гайка поворотного кулака
52		GB/T91	Шплинт 3.2x25
53		1056PE-3001061	Прокладка крышки ступицы переднего колеса
54		1056PE-3001060	Крышка ступицы переднего колеса
55		GB/T5783	Бoлт M12x35
56		GB/T93	Шайба 12
57		1106930000023	Прямая рулевая тяга в сборе
58		1106930046060	Переднее соединение прямой рулевой тяги в сборе
59		GB/T5782-M14X65	Болт
60		GB/T6170-M14	Гайка
61		GB/T93-14	Пружинная шайба
62		3030CE-3000301	Хомут соединения
63		1106930000012	Тяга
64		1106930036060	Задний наконечник в сборе
65		Q38718	Гайка шестигранная прорезная М18х1,5
66		Q5004040	Шплинт
67		1106130000009	Передний левый тормоз в сборе
68		1106130000010	Передний правый тормоз в сборе
