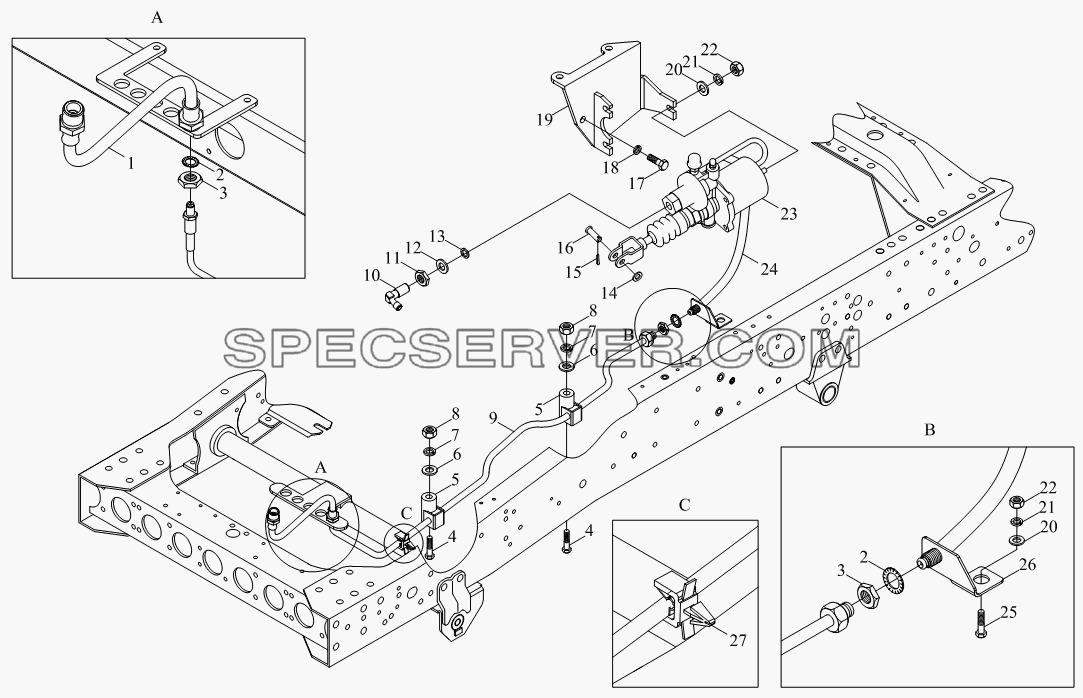

№		Номер детали	Наименование запчасти
1		1104316200129	Шланг соединительный
2		Q41218	Стопорная шайба
3		Q351B18	Шестигранная тонкая гайка-мелкая резьба
4		Q150B0660	Болт с шестигранной головкой
5		1106616200005	Зажим трубы
6		Q40106	Плоская шайба
7		Q40306	Шайба пружинная
8		Q340B06	Гайка
9		1106916200042	Масляная труба разделительного насоса сцепления
10		1104635900002	Штуцер
11		Q80216	Гайка шестигранная тонкая
12		1104635900011	О-образное кольцо 16
13		1104635900010	Сальник
14		Q40110	Плоская шайба
15		Q5003214	Шплинт
16		Q5101030	Палец
17		Q151C1025	Болт с шестигранной головкой -тонкий клык
18		Q40310	Шайба пружинная
19		1106916200016	Кронштейн усилителя сцепления
20		Q40108	Плоская шайба
21		Q40308	Шайба пружинная
22		Q340B08	Гайка
23		1106616200021	Усилитель сцепления
24		1105316200017	Шланг сцепления
25		Q150B0825	Болт
26		1106916200028	Кронштейн шланга сцепления
27		1102935600026	Скоба

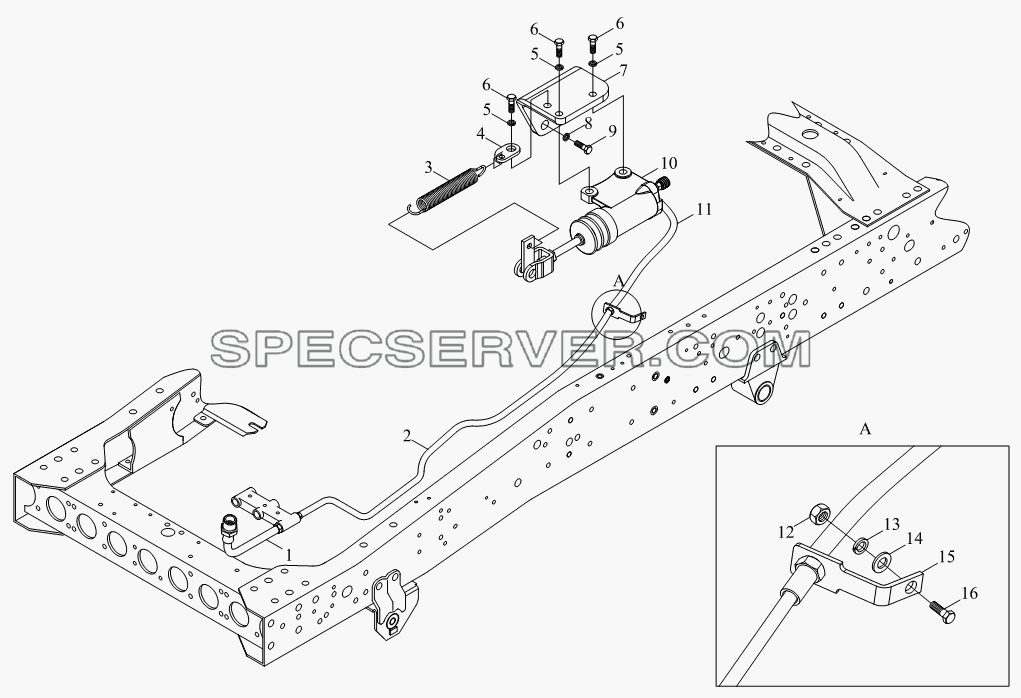

1S10491620119 Установка механизма управления сцеплением для BJ1041, BJ1069 (Ollin) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1104935600052	Тормозной шланг
2		1104916200055	Маслопровод сцепления в сборе
3		1102716200038	Пружина возвратная вилки сцепления
4		1104316200108	Пружина возвратная
5		Q40308	Шайба пружинная
6		Q150B0825	Болт
7		1104316200107	Рабочий цилиндр сцепления
8		Q40310	Шайба пружинная
9		Q150B1025	Болт
10		1104916200039	Рабочий цилиндр сцепления
11		1104616200020	Шланг сцепления
12		Q340B06	Гайка
13		Q40306	Шайба пружинная
14		Q40106	Плоская шайба
15		1102935600016	Кронштейн
16		Q150B0625	Болт

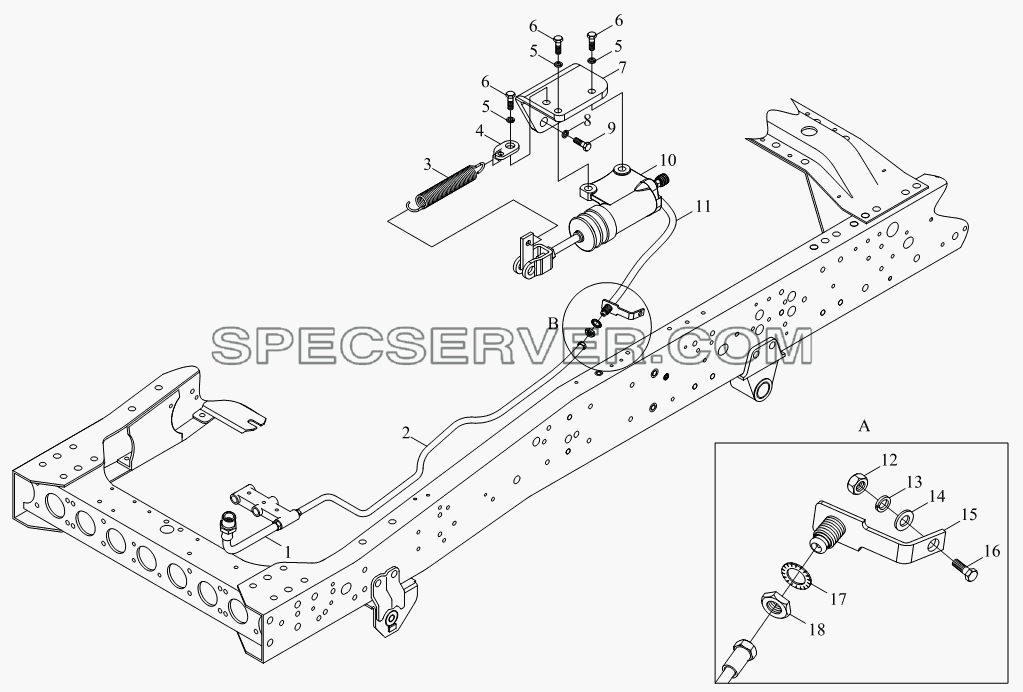

1S10591620101 Установка механизма управления сцеплением для BJ1041, BJ1069 (Ollin) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1104935600052	Тормозной шланг
2		1105916200002	Трубопровод цилиндра сцепления
3		1102716200038	Пружина возвратная вилки сцепления
4		1104316200108	Пружина возвратная
5		Q40308F30	Шайба пружинная
6		Q150B0825F30	Болт с шестигранной головкой
7		1104316200107	Рабочий цилиндр сцепления
8		Q40310F30	Шайба пружинная
9		Q150B1025F30	Болт с шестигранной головкой
10		1104916200039	Рабочий цилиндр сцепления
11		1104616200020	Шланг сцепления
12		Q340B06F30	Шестигранная гайка типа 1
13		Q40306F30	Шайба пружинная
14		Q40106F30	Плоская шайба
15		1102935600016	Кронштейн
16		Q150B0625F30	Болт с шестигранной головкой
17		Q41218F30	Стопорная шайба
18		Q351B18F30	Шестигранная тонкая гайка-мелкая резьба

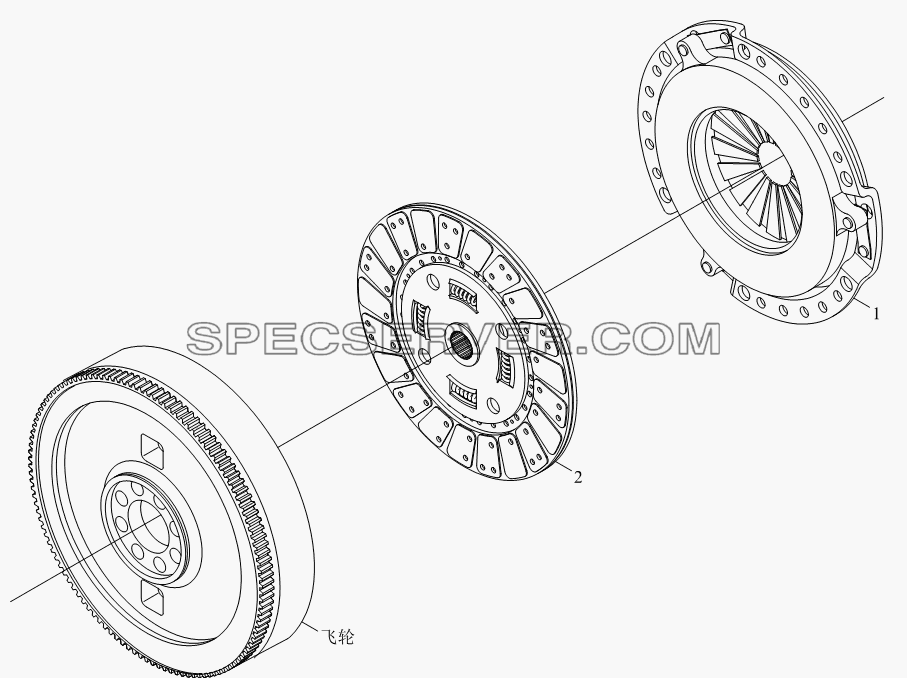

1S10691610103 Установка сцепления для BJ1041, BJ1069 (Ollin) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1106916100005	Диск сцепления нажимной
2		1106916100004	Диск сцепления ведомый

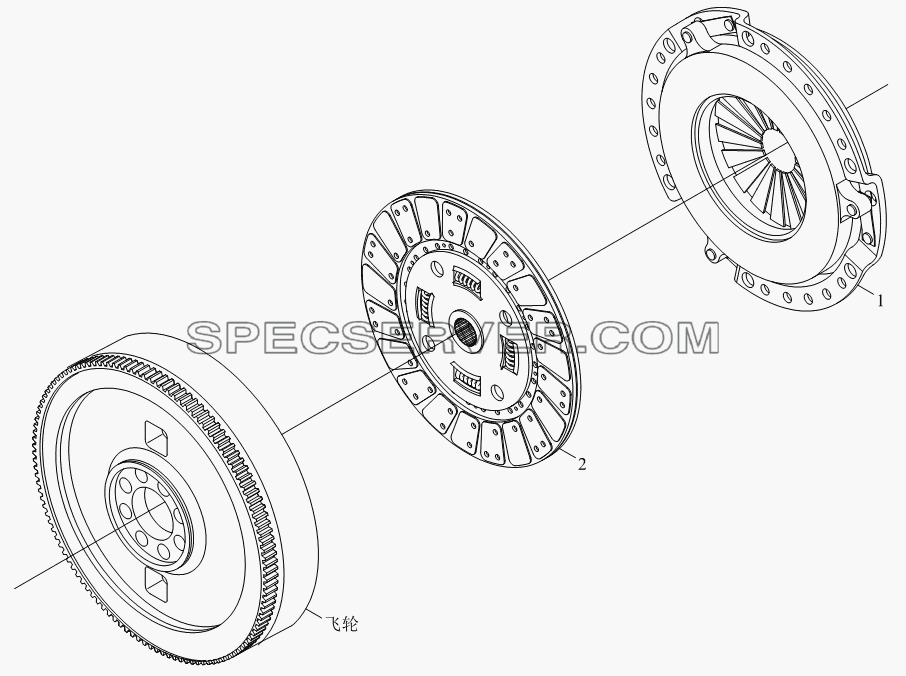

1S10691610102 Установка сцепления для BJ1041, BJ1069 (Ollin) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1106916100005	Диск сцепления нажимной
2		1106916100004	Диск сцепления ведомый

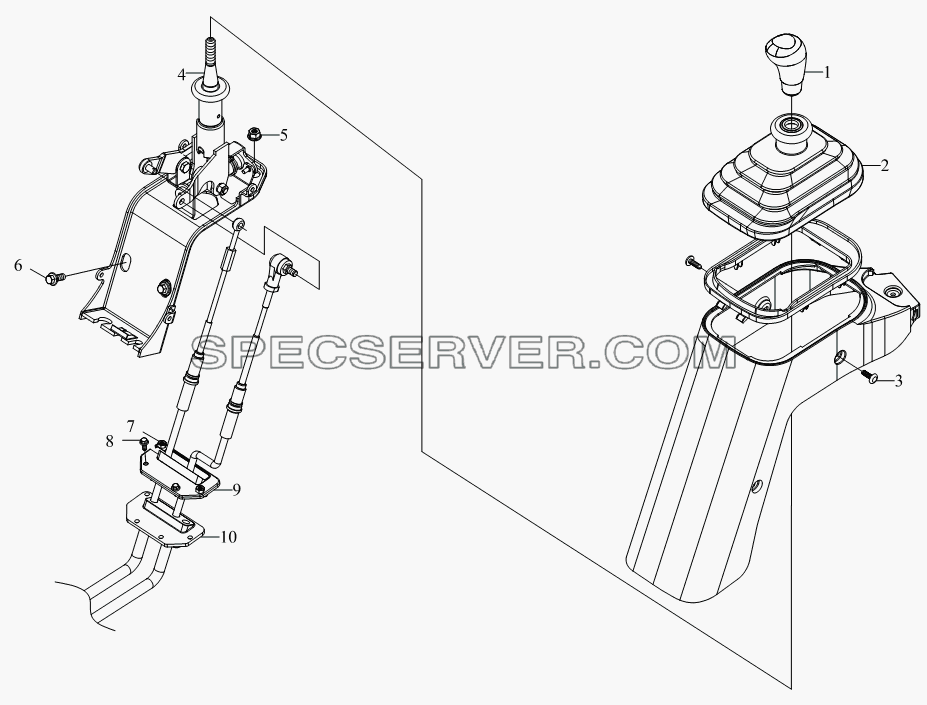

1S10691730103, 1S10491730115 Механизм управления переключения передач для BJ1041, BJ1069 (Ollin) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1105917300001	Рукоятка рычага переключения передач
1		1106917300010	Рукоятка рычага переключения передач
2		1104917300009	Защитный кожух управления переключением передач в сборе
2		1106917300007	Защитный кожух управления переключением передач в сборе
3		1104917300047	Кнопка пластиковая
4		1104317300055	Механизм управления переключением передач
4		1104917300055	Механизм управления переключением передач
5		Q33008	Гайка шестигранная с буртиком
6		Q1840820	Болт с шестигранной головкой и зубчатым буртиком
7		Q33005	Гайка шестигранная с буртиком
8		Q1840512	Болт с шестигранной головкой и зубчатым буртиком
9		1104917300003	Нажимная пластина
10		1104917300056	Уплотнитель
