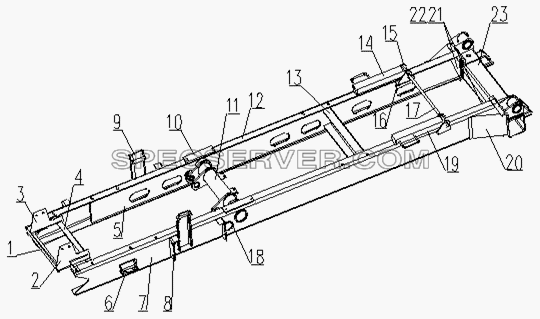

№		Номер детали	Наименование запчасти
1		13251856R1431	Кронштейн крепления бачка для гидравлической жидкости
2		13258856R0732	Планка для установки топливного бака правая
3		13258856R0731	Планка для установки топливного бака левая
4		13251856R1432	Опора топливного бака
5		13251856R1904	Панель рамы механизма подъема
7		13251856R1433	Балка левая
8		13147856R0062	Накладная пластина рамы
10		13251856R1932	Усиливающая пластина
11		13251856R1936	2-я поперечина подъемного механизма
12		13251856R1435	Балка правая
13		13251856R1933	3-я поперечина подъемного механизма
14		13251856R1906	Узел защиты от переворачивания кузова правый
15		13251856R1908	Планка
16		13251856R1907	Планка
19		13251856R1905	Подъемник узла защиты от переворачивания
20		13251856R1935	Внешняя связывающая планка
21		13251856R1937	Внутренняя связывающая планка
22		13251856R1938	Внутренняя связывающая планка
23		13251856R1909	Балка горизонтальная

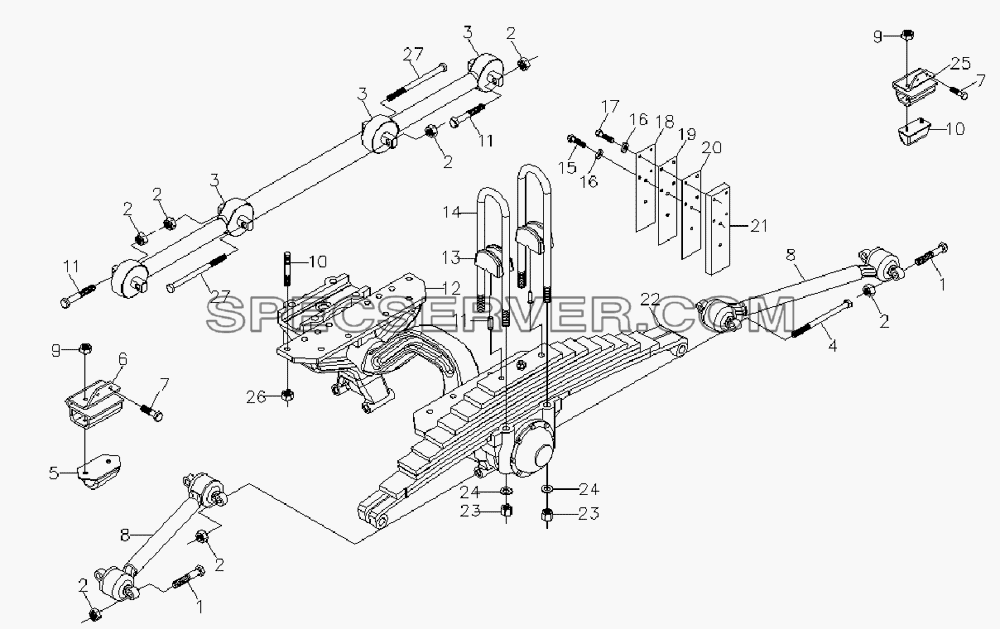

Задняя подвеска для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S13812950000	Подвеска задняя
1		Q151B2090TF2	Болт с тонкой резьбой
2		1124029500012	Гайка самоконтрящаяся
3		1325129502016	Тяга реактивная задней оси верхняя
4		1325129502021	Болт
5		1124029500024	Демпфер
6		1124029500025	Кронштейн демпфера
7		Q150B1040	Болт
8		1325129502017	Тяга реактивная задней оси нижняя
9		Q33210	Гайка стопорная
10		1124029500004	Демпфер
11		Q151B2095TF2	Болт
12		1124029500003	Вал уравновешивающий в сборе
13		1124029500008	Подушка прижимная задней рессоры
14		1138129500003	Стремянка задней рессоры
15		Q151C1255	Болт с тонкой резьбой
16		Q40312	Шайба пружинная
17		Q151C1260	Гайка
18		1124029500016	Пластина регулировочная
19		1124029500017	Пластина регулировочная
20		1124029500018	Пластина регулировочная
21		1124029500019	Пластина направляющая
22		1138129500007	Рессора задняя в сборе
23		1124029500007	Гайка стремянки задней рессоры
24		1124029500006	Шайба
25		1124029500026	Демпфер
26		Q341B18	Гайка с тонкой резьбой
27		1325129502020	Болт соединительный тяги

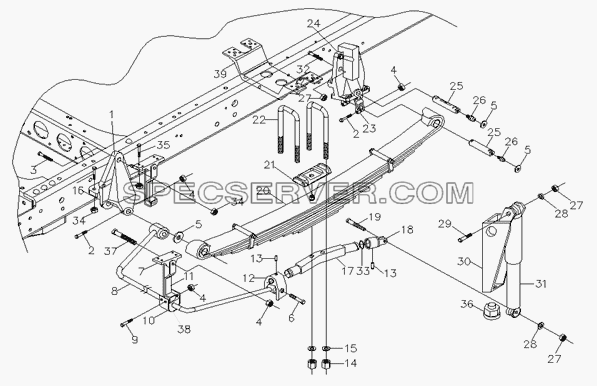

Передняя подвеска для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S327129201H1	Передняя подвеска
1		1417029200002	Кронштейн передней подвески
2		Q151C1275	Болт с тонкой резьбой
3		Q151B1465	Болт с тонкой резьбой
4		1117022000006	Гайка самоконтрящаяся
5		1417029200014	Шайба регулировочная
6		1124129200010	Болт соединительный
7		1417029200033	Штанга стабилизатора
8		1124129200004	Стабилизатор в сборе
9		Q151C1290	Болт с тонкой резьбой
10		1124129200008	Подушка стабилизатора
11		1124129200007	Штанга стабилизатора
12		1124129200006	Обойма для крепления подушки штанги стабилизатора
13		Q700B08	Ниппель смазочный
14		1417029200035	Гайка стремянки передней рессоры
15		1417029200009	Шайба сферическая
16		Q151B1450	Болт с тонкой резьбой
17		1124029200005	Штанга коннекторная
18		1417029200019	Вилка амортизатора
19		1417029200020	Болт
20		1327129280002	Рессора передняя левая в сборе
20		1327129280003	Рессора передняя правая в сборе
21		1327129280005	Пластина задняя
22		1124029200004	Стремянка передней рессоры
23		1417029200007	Серьга рессоры
24		1417029200005	Кронштейн задний рессоры передней левый
24		1417029200006	Кронштейн задний рессоры передней правый
25		1417029200011	Палец рессоры
26		Q701B90	Ниппель смазочный
27		1417022000004	Гайка
28		Q40116	Плоская шайба
29		1417029200023	Болт
30		1417029200016	Кронштейн амортизатора передней подвески
31		1124029200005	Штанга коннекторная
32		Q151B1650	Болт с тонкой резьбой
33		Q43134	Шайба гровера
34		1117022000005	Контровочная гайка
35		Q151C1250	Болт с тонкой резьбой
36		1417029200018	Блок передней подвески демпфирующий
37		1124129200009	Болт соединительный верхний
38		1417029200026	Втулка переднего стабилизатора центральная
39		1327129280012	Кронштейн крепления рессоры

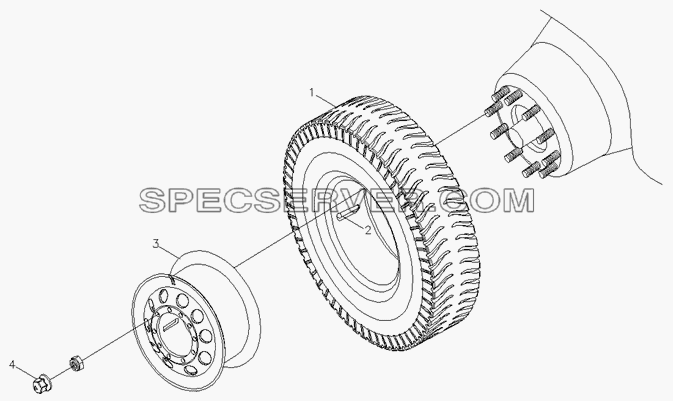

Колесо и покрышка для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S32403110000	Колесо и покрышка (внедорожный рисунок)
1		L1200-2018GC	Покрышка
2		1417031100003	Трубка с колпачком
3		1417031100001	диск колесный
4		1417031180001	Колпачок декоративный колесной гайки

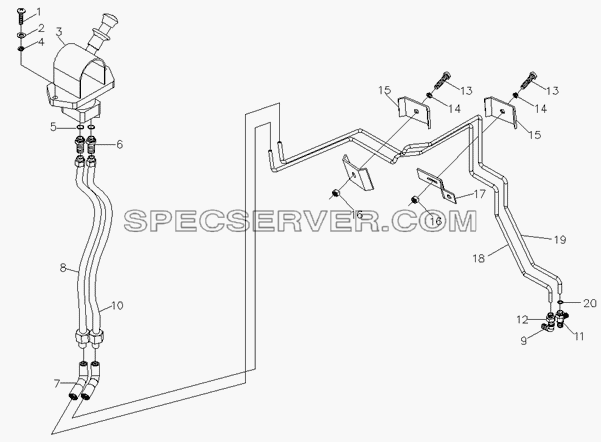

Стояночный тормоз для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S12413530000	Стояночный тормоз
1		Q174B0625	Болт под крест
2		Q40006	Шайба
3		1315035300005	Клапан ручного тормоза
4		Q40306	Шайба пружинная
5		1417035600167	Уплотнительная прокладка
6		1417035600176	Штуцер
7		1417035600205	Угольник
8		1124135600034	Трубка к клапану ручного тормоза нейлоновая
9		1124135600020	Коннектор угловой
10		1124135600035	Трубка к клапану ручного тормоза нейлоновая
11		1124135600024	Коннектор Т-типа
12		Q351B14T15	Гайка
13		Q150B0625	Болт
14		Q40306	Шайба пружинная
15		1120035610032	Двухтрубный зажим
16		Q340B06	Гайка
17		1124135600043	Кронштейн
18		1124135600041	Трубка от клапана ручника к кронштейну
19		1124135600039	Трубка от клапана ручника к кронштейну
20		1417035600159	Сальник

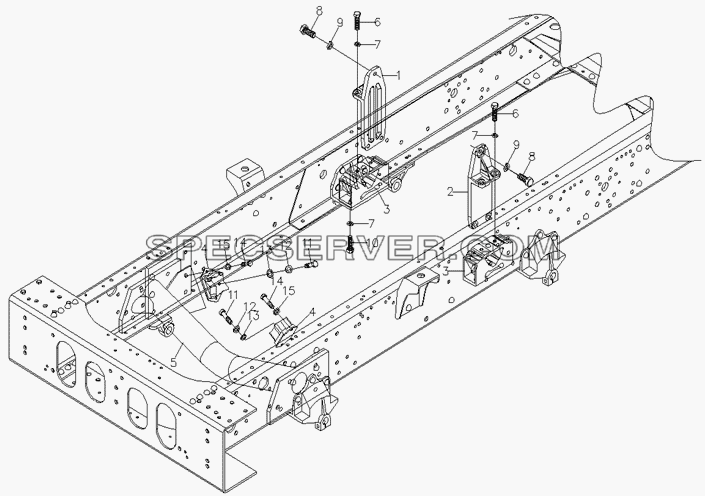

Кронштейн опорный для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S12411010000	Кронштейн опорный
1		1417010100004	Кронштейн опорный правый
2		1417010100005	Кронштейн опорный левый
3		1417010100006	Подушка двигателя задняя
4		1417010100003	Подушка опоры двигателя передняя
5		1124110100002	Рама трубчатая в сборе
6		Q151C1235TF2	Болт с тонкой резьбой
7		Q40512	Тяжелая пружинная шайба
8		Q151B1430TF2	Болт с тонкой резьбой
9		Q40314	Шайба пружинная
10		Q151C1255TF2	Болт с тонкой резьбой
11		Q150B1222TF2	Болт
12		Q40312	Шайба пружинная
13		Q40212	Шайба
14		Q150B0820TF2	Болт
15		Q40308	Шайба пружинная
