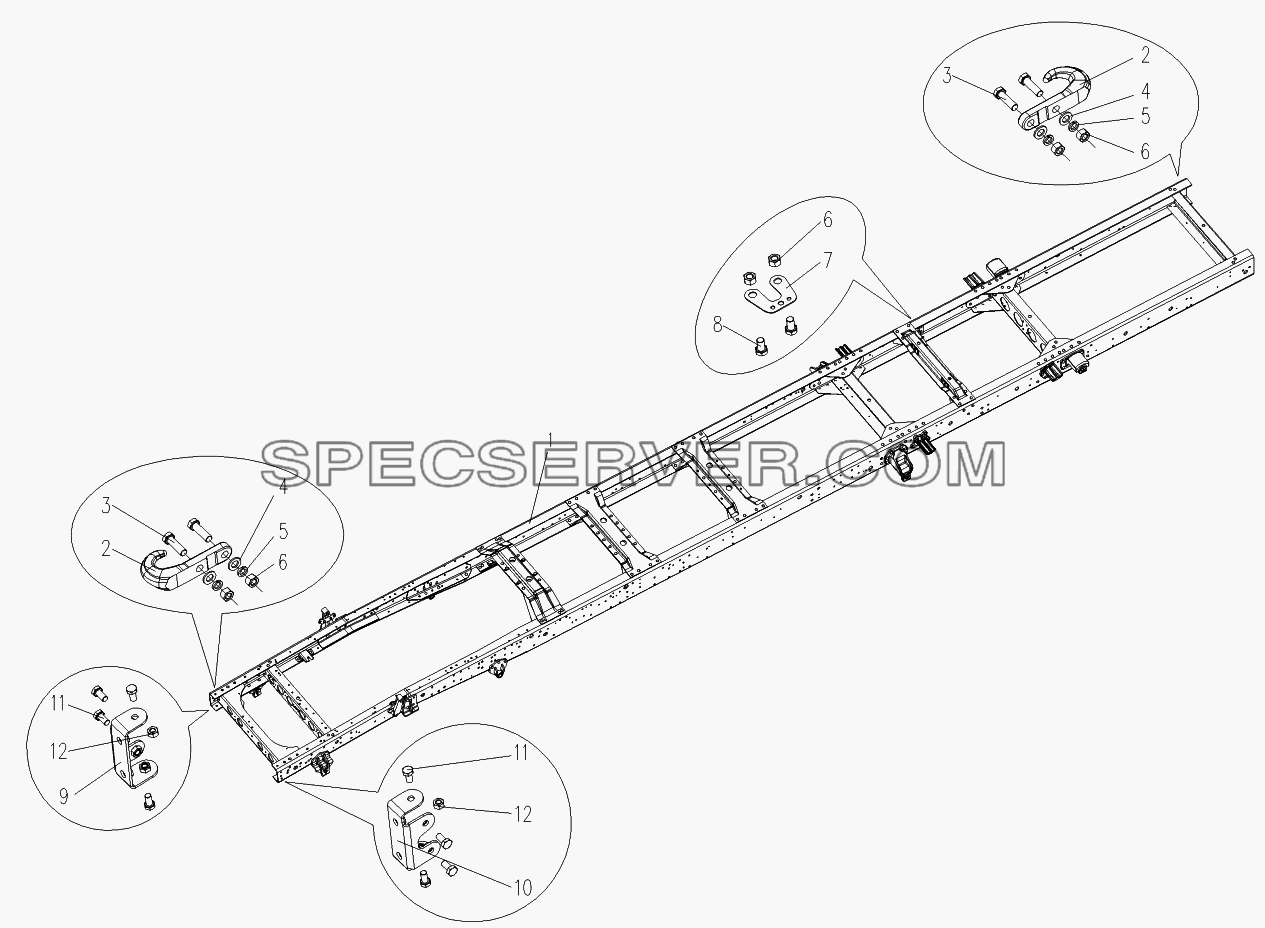

№		Номер детали	Наименование запчасти
-		1S10692800102	Рама
1		1106928000024	Рама
2		1106628000052	Крюк буксирный
3		Q150B1240	Болт, шайба пружинная, шайба плоская
4		Q40112	Плоская шайба
5		Q40312	Шайба пружинная
6		Q340B12	Гайка шестигранная тип 1
7		1106928000050	Кронштейн заднего буферного блока
8		Q150B1220	Болт с шестигранной головкой
9		1106928000035	Кронштейн бампера левый
10		1106928000037	Кронштейн бампера правый
11		Q150B1020	Болт с шестигранной головкой
12		Q340B10	Гайка шестигранная тип 1

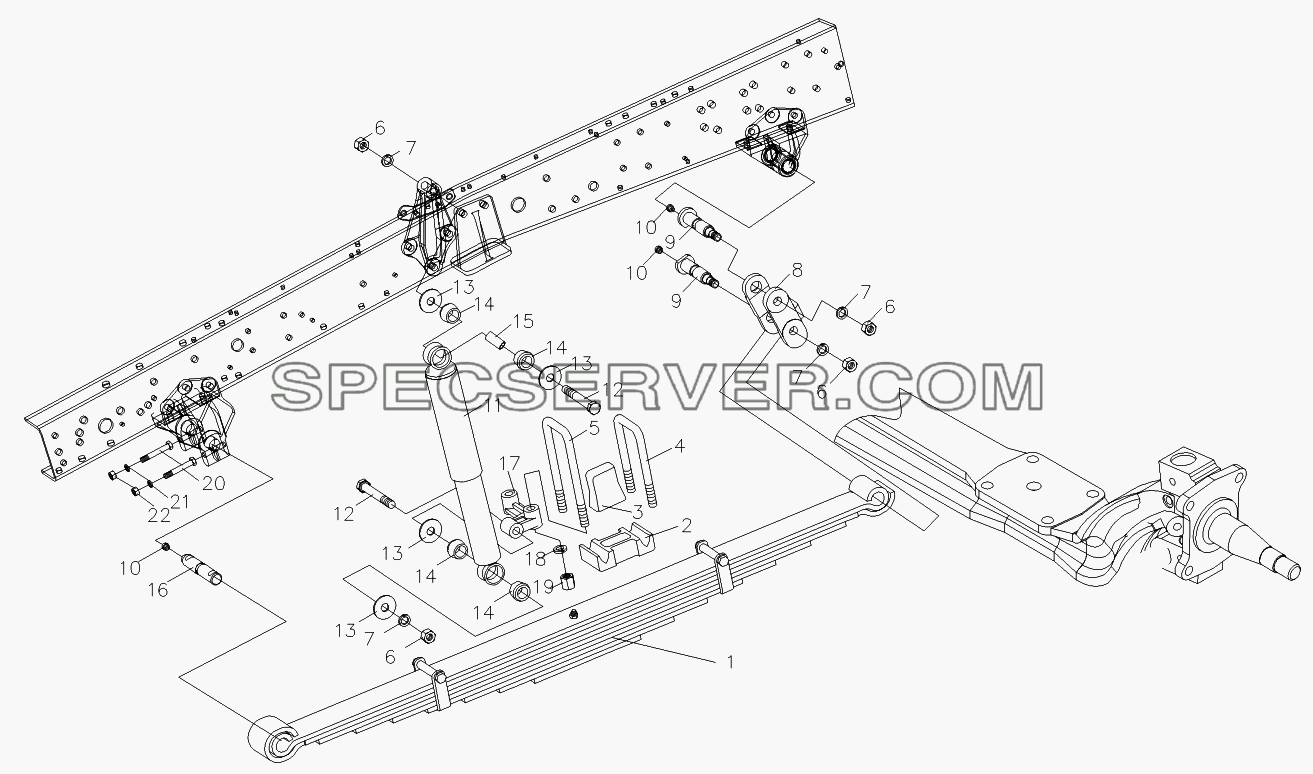

Подвеска передняя для Foton-BJ1069 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10692920104	Передняя подвеска
1		1106929200002	Рессора передняя правая
1		1106929200003	Передняя рессора левая
2		1106929200006	Накладка рессоры
3		1105329200004	Стопор
4		1106929200007	Стремянка передней рессоры задняя
5		1106929200008	Стремянка передней рессоры передняя
6		Q341B16	Гайка
7		Q40316	Шайба пружинная
8		1106629200009	Подъемное ушко левое
8		1106629200010	Подъемное ушко правое
9		1106629200011	Ось подвески
10		1106629200028	Масленка
11		1106629200018	Амортизатор
12		Q151B16115TF2	Болт с шестигранной головкой
13		Q40216	Шайба
14		1106629200013	Втулка амортизатора
15		1106629200015	Втулка оси амортизатора
16		1106629200004	Ось рессоры
17		1106929200022	Нижний кронштейн правого переднего амортизатора
17		1106929200023	Кронштейн нижний левого переднего амортизатора
18		Q40516	Шайба пружинная
19		Q363B16	Гайка
20		1106629200003	Фиксирующий болт
21		Q40310	Шайба пружинная
22		Q341B10	Гайка шестигранная тип 1

Подвеска задняя для Foton-BJ1069 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10692950102	Подвеска задняя
1		1106629500016	Рессора задняя
2		1106629500008	Нижняя плита вспомогательной рессоры
3		1106929500003	Рессора вспомогательная в сборе
4		1106929500028	Крышка
5		1106929500027	Стремянка задняя задней рессоры
6		1106929500026	Стремянка передняя задней рессоры
7		1106629500005	Ось рессоры
8		1106629500006	Ось рессоры
9		Q341B10	Гайка шестигранная тип 1
10		Q40310	Шайба пружинная
11		Q151B1060	Болт с шестигранной головкой
12		1106629500011	Проушина с втулкой
13		1105329500012	Задний буферный блок
14		Q40112	Плоская шайба
15		Q40312	Шайба пружинная
16		Q340B12	Гайка шестигранная тип 1
17		1106629500039	Кронштейн амортизатора нижний
18		Q40520	Шайба пружинная
19		Q363B20	Гайка шестигранная высокая
20		1106929500025	Ось амортизатора нижняя
21		Q40120	Шайба
22		1106629200018	Амортизатор
23		Q40118	Шайба плоская
24		Q40318	Шайба пружинная
25		Q341B18	Гайка
26		1106629200013	Втулка амортизатора
27		Q151B1675	Гайка шестигранная тип 1
28		1106629200015	Втулка оси амортизатора
29		Q341B12	Гайка шестигранная тип 1
30		1108929500103	Штифт
31		1102922000075	Масленка
32		Q40316	Шайба пружинная
33		Q341B16	Гайка

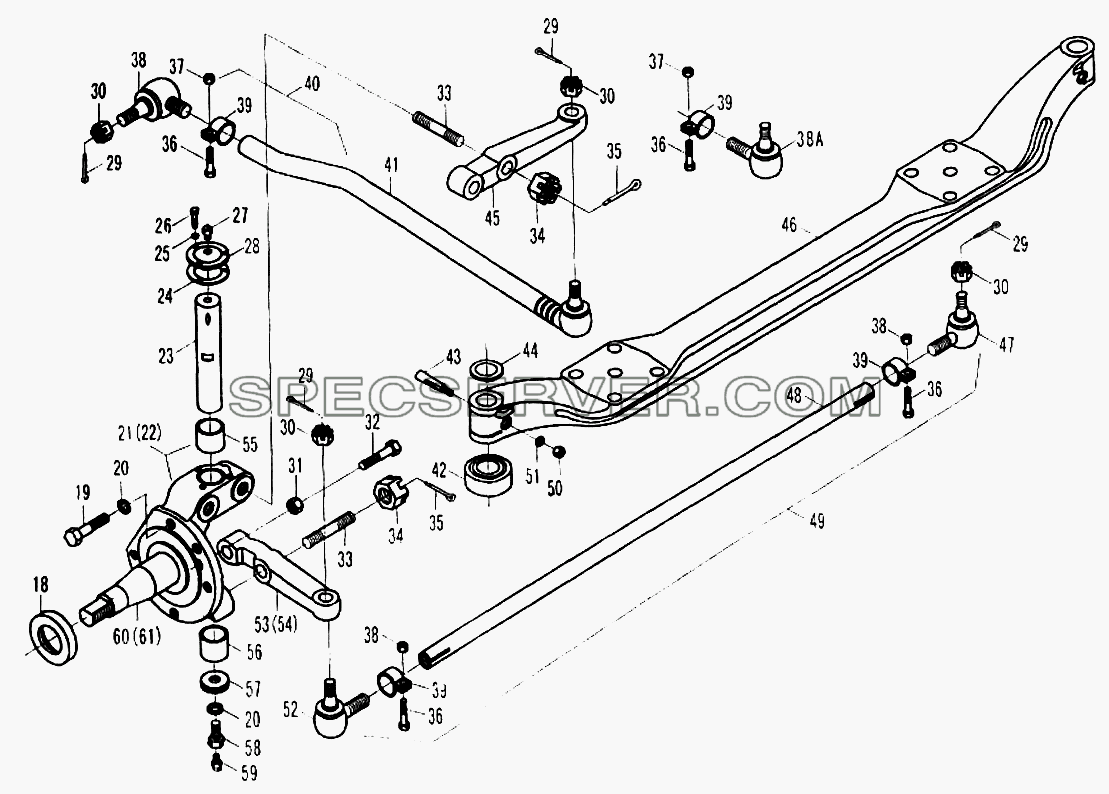

Ось передняя для Foton-BJ1069 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
18		1056PE-3001062	Сальник
19		Бoлт c шecтигpaннoй гoлoвkoй M14x1,5x30 GB/T5786
20		Шaйбa пpyжиннaя GB/T93
21		1056PE-3001035	Кулак поворотный левый с втулкой
22		1056PE-3001030	Кулак поворотный правый с втулкой
23		1056PE-3001064	Шкворень
24		1056PE-3001065	Подкладка крышки шкворня
25		Шaйбa пpyжиннaя GB/T93
26		Бoлт M6x12 GB/T5783
27		JB/T7940.2	Масленка
28		1056PE-3001063	Крышка шкворня
29		4x40 GB/T91	Шплинт
30		Q38718	Гайка шестигранная прорезная М18х1,5
31		Гaйka шecтигpaннaя тип I M14x1,5 GB/T6171
32		1106630001043	Болт ограничительный
33		1106630002006	Шпилька
34		Гaйka шecтигpaннaя пpopeзнaя M18x1,5 GB/T9459
35		GB/T91	Шплинт
36		Бoлт c шecтигpaннoй гoлoвkoй M14x65 GB/T5782
37		Гaйka M14 GB/T6170
38		1106630001015	Наконечник рулевой тяги
39		3030CE-3000301	Держатель стыка поворотного рычага
40		1106930000011	Тяга рулевая в сборе
41		1106930000012	Тяга
42		ZZ032062	Упорный подшипник
43		1056PE-3001068	Шкворень
44		1056PE-3001069	Регулировочная подкладка поворотного кулака
45		1106930000008	Рычаг поворотного кулака
46		1106930000005	Передняя ось
47		BJ1046E6-3003070C	Наконечник тяги правый
48		1106930002104	Тяга рулевая
49		1106930002004	Тяга рулевая в сборе
50		Гaйka шecтигpaннaя тип I M10x1 GB/T6171
51		Шaйбa пpyжиннaя GB/T93
52		BJ1046E6-3003060C	Наконечник тяги левый
53		1106930000009	Левая рулевая сошка
54		1106930000010	Правая рулевая сошка
55		1056PE-3001032	Гильза поворотного кулака
56		1056PE-3001032	Гильза поворотного кулака
57		1056PE-3501030	Заглушка шкворня
58		1056PE-3001074	Заглушка
59		JB/T7940.2	Масленка
60		1056PE-3001036	Поворотный кулак левый
61		1056PE-30010/31	Поворотный кулак правый

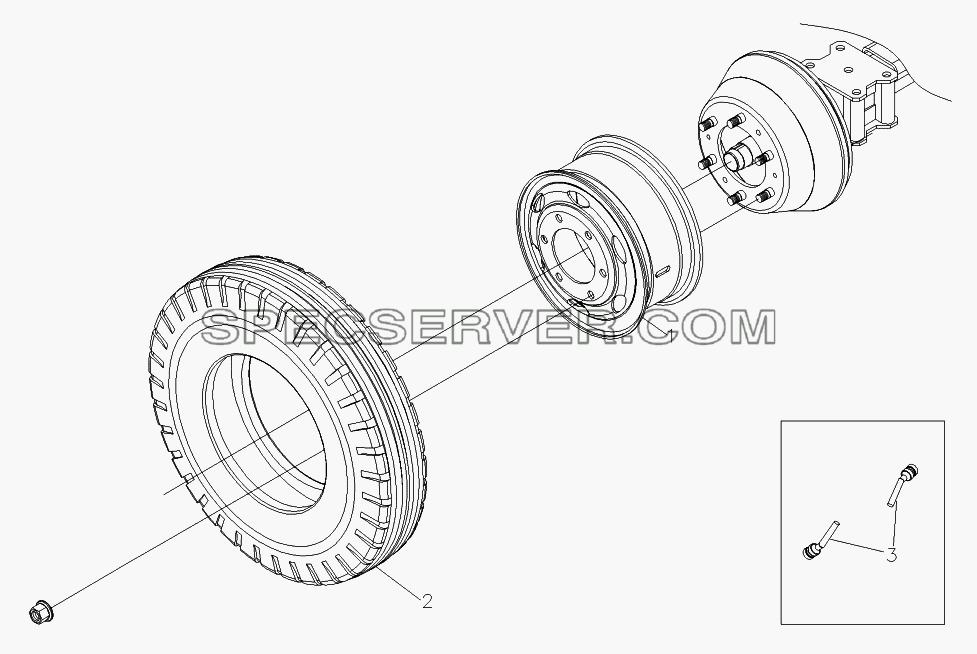

Колесо и шина для Foton-BJ1069 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10693110103	Колесо и шина
1		1106931100011	Колесо
2		L7.50-1612L	Шина
3		1417031100003	Трубка с колпачком

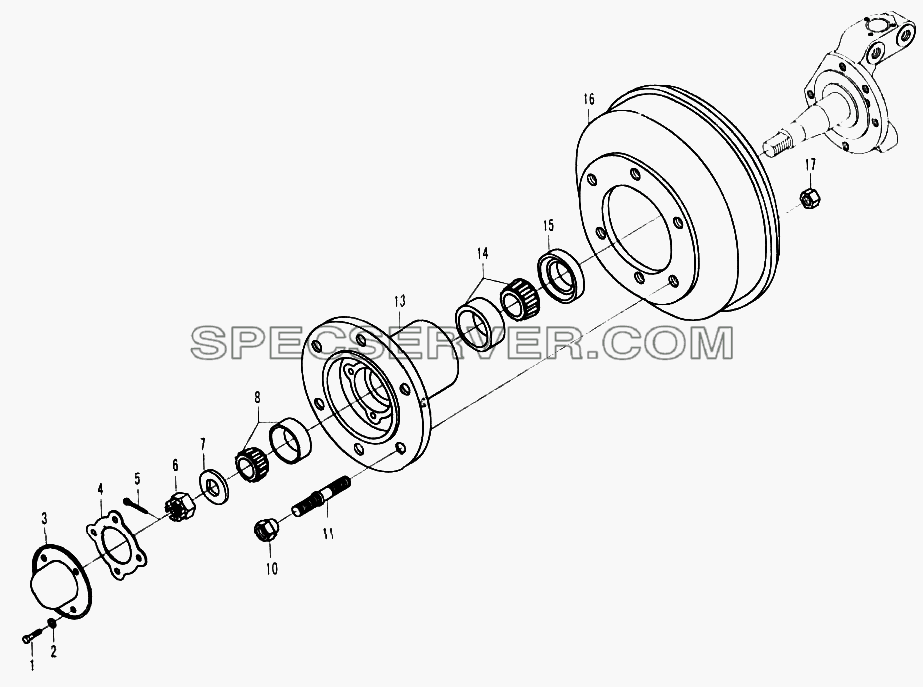

Ступица переднего колеса и барабан тормозной для Foton-BJ1069 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Бoлт c шecтигpaннoй гoлoвkoй M8x10 GB/T5783
2		Шaйбa пpyжиннaя GB/T93
3		1056PE-3001060	Крышка ступицы переднего колеса
4		1056PE-3001061	Подкладка колпака передней ступицы
5		5x50 GB/T91	Шплинт
6		1041QS-3001124	Гайка поворотного кулака
7		1041QS-3001128	Шайба пружинная поворотного кулака
8		GB/T297-32306	Роликоподшипник конический
10		1106930003304	Гайка ступицы
11		1106930003404	Болт ступицы
13		1106930003104	Ступица переднего колеса
14		GB/T297-33209	Роликоподшипник конический
15		1056PE-3001010	Сальник
16		1106930003204	Тормозной барабан
17		Гaйka шecтигpaннaя тип I M18x1,5 GB/T6171-M18X1,5
