№		Номер детали	Наименование запчасти

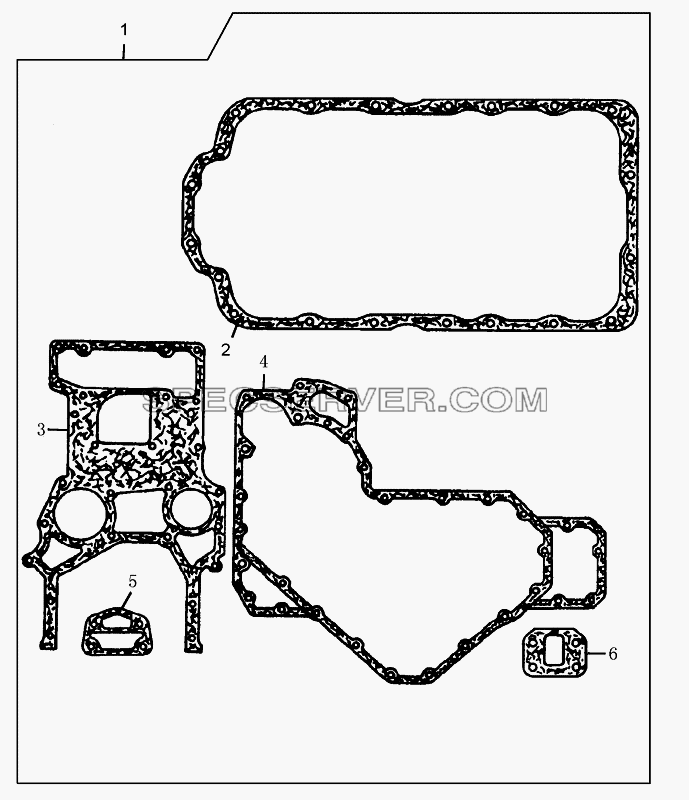

1		[Koмплekт пpokлaдok нижнeй чacти двигaтeля]	Комплект прокладок нижней части двигателя
2		T73803102	Прокладка
3		T72203101	Прокладка
4		T72203104	Прокладка
5		T3687T006	Прокладка
6		T36856104A	Прокладка

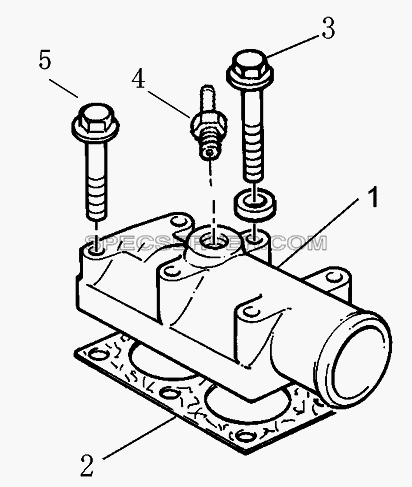

Патрубок выпускной для Foton-BJ1049 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		T3776E002	Выпускная труба
2		T3684A004A	Прокладка
3		T2314K161	Болт
4		T64403004	Штуцер
5		T2314H008	Болт

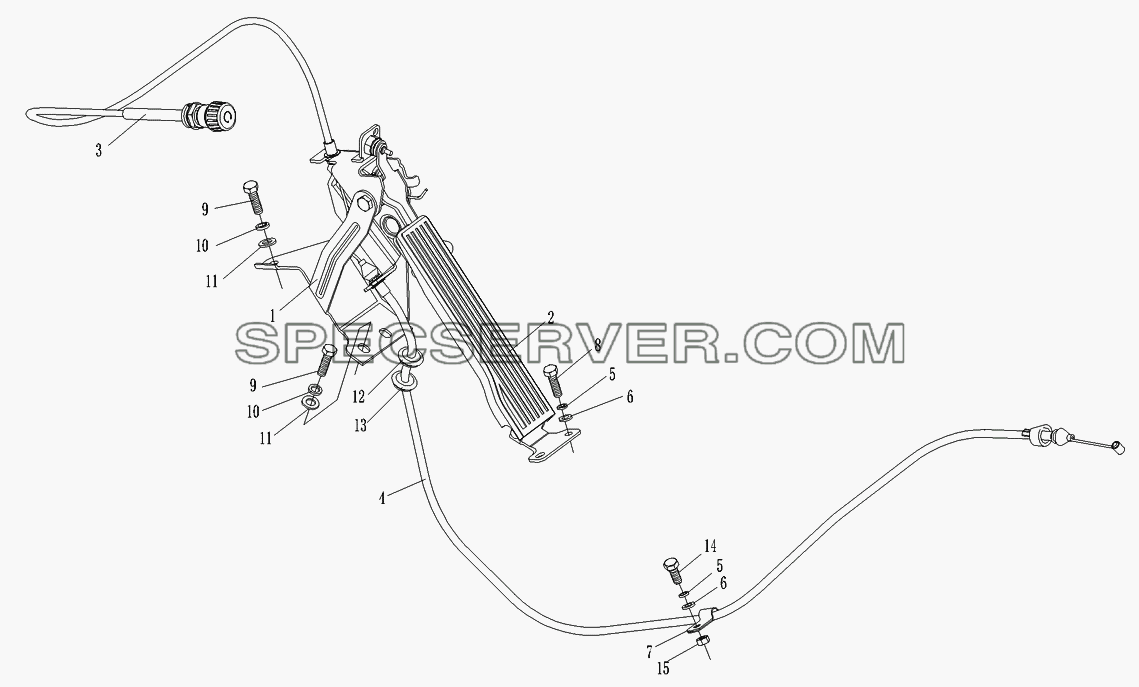

Привод акселератора для Foton-BJ1049 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10391170101	Привод акселератора
-		1S10491170103	Привод акселератора
-		1S10591180101	Привод акселератора
1		1104911700001	Механизм управления акселератором
2		1104911700004	Педаль акселератора
3		1104911700017	Тяга ручного управления акселератором
4		1105911800002	Тяга акселератора
5		Q40306	Шайба пружинная
6		Q40106	Плоская шайба
7		Q68608F4	Скоба
8		Q150B0625	Болт с шестигранной головкой
9		Q150B0825F30	Болт с шестигранной головкой
10		Q40308F30	Шайба пружинная
11		Q40108F30	Плоская шайба
12		1104911700027	Уплотнительное кольцо
13		1104911700026	Уплотнительное кольцо
14		Q150B0614	Болт с шестигранной головкой
15		Q340B06	Гайка шестигранная тип 1

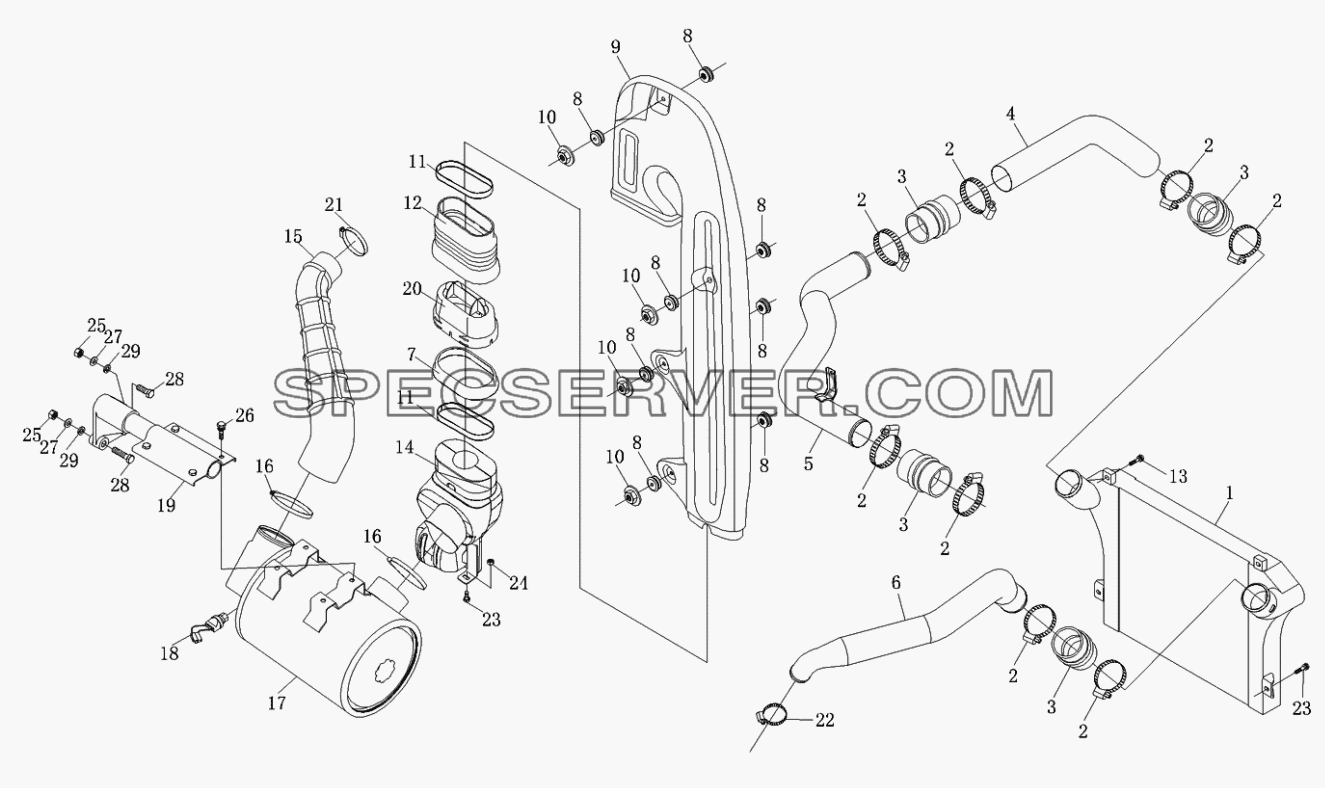

Впускная система для Foton-BJ1049 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10591190101	Система впуска
-		1S10591190102	Система впуска
1		1106911900039	Промежуточный охладитель в сборе
2		Q67580	Хомут стяжной
3		1104311900135	Соединитель шланга
4		1105911900006	Впускная труба двигателя 1
5		1105911900005	Впускная труба двигателя 2
6		1105911900002	Впускная труба промежуточного охладителя
7		1104911900156	Резиновая накладка 2
8		1104911900128	Демпфирующая прокладка
9		1104911900127	Воздухозаборник
10		Q32008F30	Гайка шестигранная с зубчатым буртиком
11		1110811900013	Кольцевой хомут
12		1104911900131	Уплотнитель резиновый
13		Q1460830F30	Болт с шестигранной головкой, пружинная шайба и плоская шайба
14		1104911900146	Соединитель
14		1104911900149	Соединитель
15		1105911900003	Впускная труба турбокомпрессора
16		Q675100	Хомут червячный
17		1104911900147	Фильтр воздушный в сборе
17		1104911900150	Фильтр воздушный в сборе
18		1104911900141	Датчик засоренности воздушного фильтра
19		1104311900224	Кронштейн воздушного фильтра
20		1104911900132	Впускной соединитель
21		Q67570	Хомут червячный
22		Q67560	Хомут червячный
23		Q1460820F30	Болт с шестигранной головкой, пружинная шайба и плоская шайба
24		Q340B08	Гайка шестигранная тип 1
25		Q340B12F30	Гайка шестигранная тип 1
26		Q1461025F30	Болт с шестигранной головкой, пружинная шайба и плоская шайба
27		Q40112	Плоская шайба
28		Q150B1235F30	Болт с шестигранной головкой
29		Q40312F30	Шайба пружинная

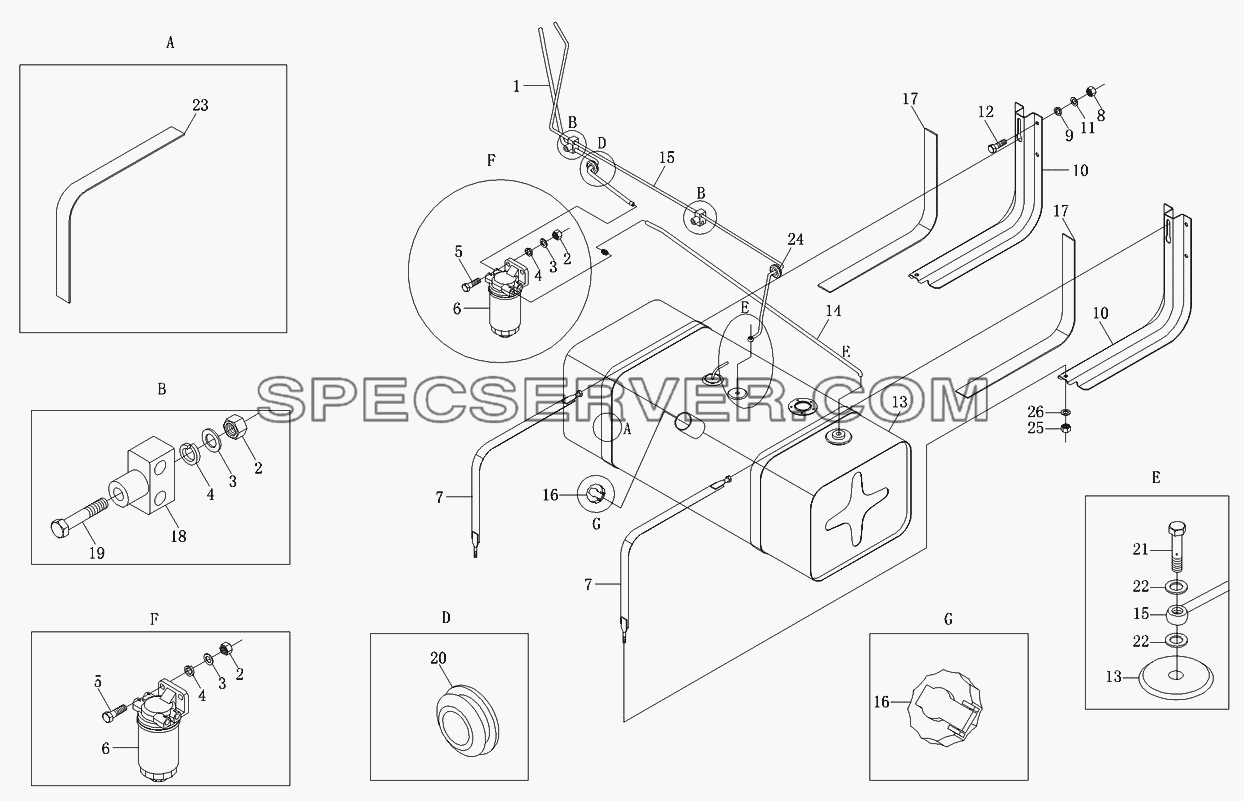

Топливная система для Foton-BJ1049 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10591100101	Топливная система
1		1105911400003	Топливопровод задний
2		Q340B08	Гайка шестигранная тип 1
3		Q40308	Шайба пружинная
4		Q40108	Плоская шайба
5		Q150B0830	Болт с шестигранной головкой
6		1106911500001	Топливный фильтр
7		1104611100009	Лента крепления топливного бака
8		Q340B10F30	Гайка шестигранная тип 1
9		Q40310F30	Шайба пружинная
10		1104611100010	Кронштейн топливного бака
11		Q40110F30	Плоская шайба
12		Q150B1030F30	Болт с шестигранной головкой
13		1104611100011	Топливный бак
14		1105911400001	Трубопровод топливный
15		1105911400005	Топливопровод возвратный
16		1104911100009	Крышка топливного бака
17		1104611100008	Прокладка
18		1106611400009	Зажим двухтрубный
19		Q150B0860	Болт
20		1102911400073	Резиновое защитное кольцо
21		1102211400002	Пустотелый болт
22		1102811400006	Уплотнительное кольцо
23		1104611100007	Защитная лента
24		1102211400053	Проходное кольцо задней поперечной балки
25		Q340B08F30	Гайка шестигранная тип 1
26		Q40108F30	Плоская шайба

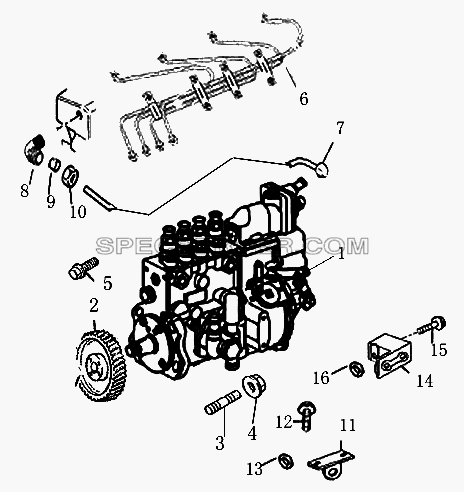

Топливный насос для Foton-BJ1049 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		T3181E003	Номерной знак
-		T68643	Бирка
-		T73209409	Труба
1		T63208121	Топливный насос
2		T3117L113H	Шестерня привода топливного насоса
3		T2313M078	Шпилька
4		T2318A604	Гайка
5		T2314J005	Болт
6		T73302053	Труба высокого давления
7		T73209409A	Труба
8		T0201047	Штуцер
9		T0566002	О-образное кольцо
10		T0576111	Гайка
11		T73214105	Рама
12		T2314H017	Болт М8х90
13		T2318A603	Гайка
14		T73214104	Рама
15		T2314J005	Болт
16		T2318A604	Гайка
