Mercury Marauder (2004 year). Manual - part 14

3

Indicates only approximate dry-fill capacity. Some applications may vary

based on cooler size and if equipped with an in-tank cooler. The amount
of transmission fluid and fluid level should be set by the indication on
the dipstick’s normal operating range.

4

Add the coolant type originally equipped in your vehicle.

5

Rear axles are considered lubricated for life when the vehicle is used for

normal service. See your Scheduled Maintenace Guide for Severe Duty
requirements.

Traction-Lok axles use 2.2L (4.75 pints) of rear axle lubricant and 118
ml (4 oz.) of Additive Friction Modifier XL-3 or equivalent meeting Ford
specification EST-M2C118–A for complete refill of Traction-Lok rear axle.

Service refill capacities are determined by filling the rear axle 6 mm to
14 mm (1/4 inch to 9/16 inch) below the bottom of the filler hole.

6

Use of synthetic or synthetic blend motor oil is not mandatory. Engine

oil need only meet the requirements of Ford specification
WSS-M2C153–H and the API Certification mark.

LUBRICANT SPECIFICATIONS

Item

Ford part
name

Ford part
number

Ford
specification

Brake fluid

Motorcraft High
Performance
DOT 3 Motor
Vehicle Brake
Fluid

1

PM-1

ESA-M6C25-A
and DOT 3

Door
weatherstrips

Silicone
Lubricant

XL-6

ESR-M13P4-A

Engine coolant

Motorcraft
Premium Gold
Engine Coolant
(yellow-colored)

VC-7-A (U.S.,
except CA and
OR), VC-7-B (CA
and OR only)

WSS-
M97B51–A1

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Maintenance and Specifications

209

Item

Ford part
name

Ford part
number

Ford
specification

Engine oil

Motorcraft SAE
5W-20 Premium
Synthetic Blend
Motor Oil (US)
Motorcraft SAE
5W-20 Super
Premium Motor
Oil (Canada)

XO-5W20-QSP
(US)
CXO-5W20–LSP12
(Canada)

WSS-M2C153-H
with API
Certification
Mark

Hinges, latches,
striker plates,
fuel filler door
hinge and seat
tracks

Multi-Purpose
Grease

XG-4 or XL-5

ESB-M1C93-B

Lock cylinders

Penetrating and
Lock Lubricant

Motorcraft XL-1

none

Power steering
fluid

Motorcraft
MERCON

t ATF

XT-2-QDX

MERCON

t

Automatic
transmission
(4R70/75 E-W)

Motorcraft
MERCON

tV

ATF

3

XT-5-QM

MERCON

tV

Rear Axle
Lubricant

2

Motorcraft SAE
80W-90
Premium Rear
Axle Lubricant

XY-80W90-QL

WSP-M2C197-A

Windshield
washer fluid

Motorcraft
Premuim
Windshield
Washer
Concentrate

ZC-32-A

WSB-M8B16–A2

1

Use only brake fluids certified to meet Ford specifications. DOT 3 fluid

is recommended. However, if DOT 3 is not available, DOT 4 fluid can be
used.

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Maintenance and Specifications

210

2

Add 118 ml (4 oz.) of Additive Friction Modifier XL-3 or equivalent

meeting Ford specification EST-M2C118-A for complete refill of
Traction-Lok rear axles.

3

Ensure the correct automatic transmission fluid is used. Transmission

fluid requirements are indicated on the dipstick or on the dipstick
handle. MERCON

t and MERCONt V are not interchangeable. DO NOT

mix MERCON

t and MERCONt V. Refer to your Scheduled Maintenance

Guide to determine the correct service interval.

ENGINE DATA

Engine

4.6L V8 engine

Cubic inches

281

Required fuel

91 octane

Firing order

1-3-7-2-6-5-4-8

Ignition system

Coil on plug

Compression ratio

10.1:1

VEHICLE DIMENSIONS

Vehicle dimensions

mm (in)

(1) Overall length

5386 (212)

(2) Overall width

1987 (78.2)

(3) Overall height

1495 (58.9)

(4) Wheelbase

2913 (114.7)

(5) Track - Front

1618 (63.7)

(5) Track - Rear

1681 (66.2)

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Maintenance and Specifications

211

1

4

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Maintenance and Specifications

212

IDENTIFYING YOUR VEHICLE

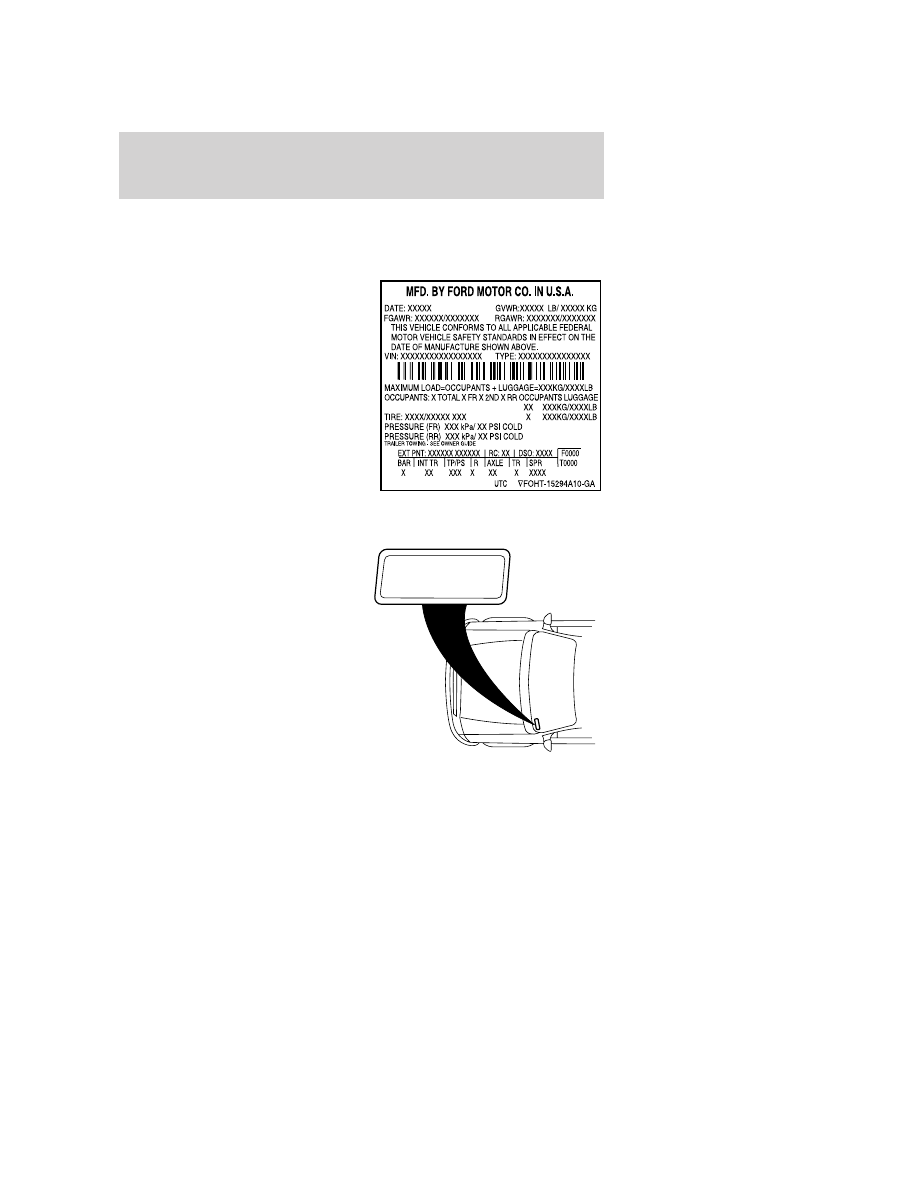

Certification label

The National Highway Traffic Safety
Administration Regulations require
that a Certification label be affixed
to a vehicle and prescribe where the
Certification label may be located.
The Certification label is located on
the front door latch pillar on the
driver’s side.

Vehicle identification number (VIN)

The vehicle identification number is
attached to a metal tag and is
located on the driver side
instrument panel. (Please note that
in the graphic XXXX is
representative of your vehicle
identification number.)

XXXXXXXXXXXXXXXXX

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Maintenance and Specifications

213

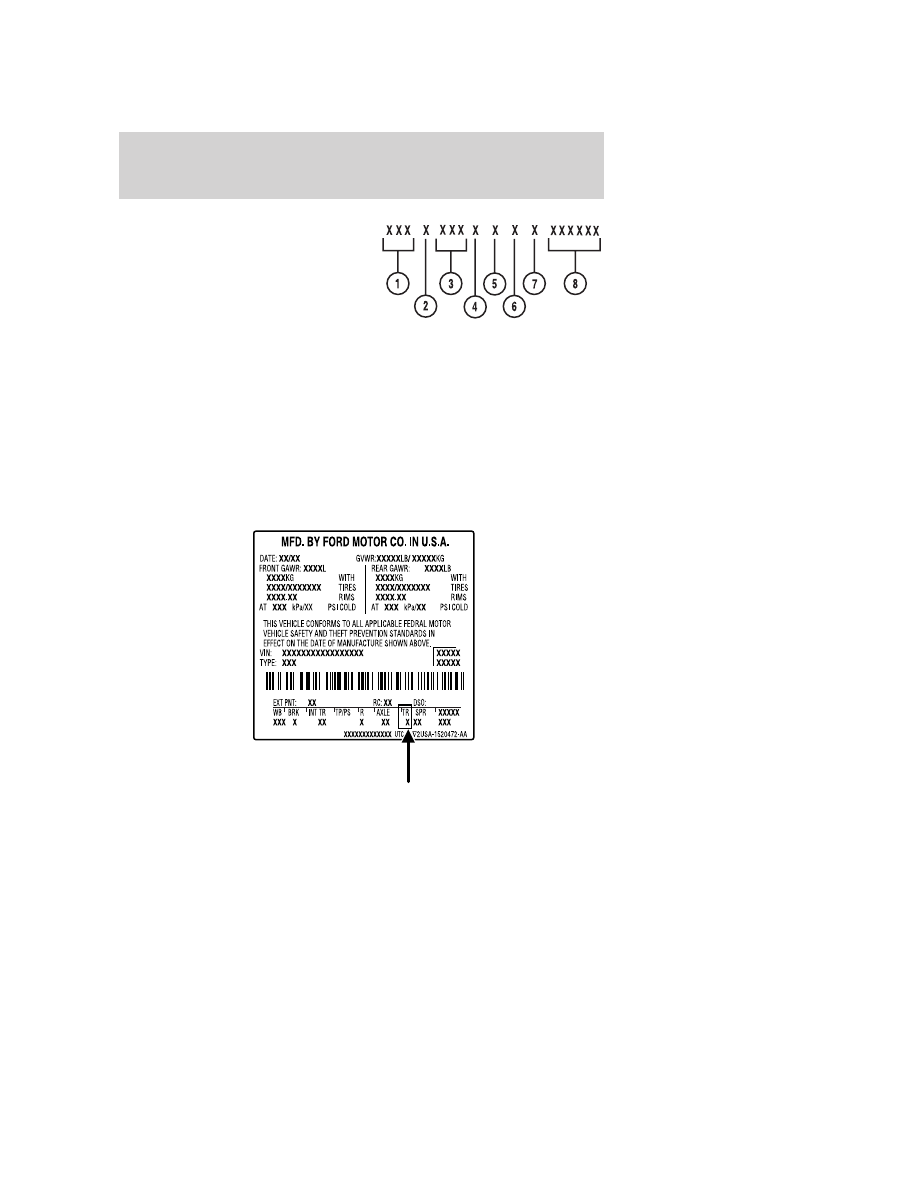

1. World manufacturer identifier

2. Brake type and gross vehicle
weight rating (GVWR)

3. Vehicle line, series, body type

4. Engine type

5. Check digit

6. Model year

7. Assembly plant

8. Production sequence number

Engine number

The engine number (the last eight numbers of the vehicle identification
number) is stamped on the engine block, transmission, frame and
transfer case (if equipped).

Transmission/Transaxle code designations

You can find a transmission/transaxle code on the vehicle certification
label which is located on the door pillar. The following table tells you
which transmission or transaxle each code represents.

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Maintenance and Specifications

214

Truck application:

Code

Transmission Description
Manual transmission

M

Manual 5–speed (AKK))

C

Manual 5–speed overdrive (Close ratio)

W

Manual 5–speed overdrive (Dana ZF)

G

Manual 6–speed ZF
Automatic transmission

Y

Automatic 4–speed overdrive (CD4E)

U

Automatic 4–speed overdrive (4R70W)

T

Automatic 4–speed overdrive (4R44E)

E

Automatic 4–speed overdrive (4R100)

J

Automatic 5–speed overdrive (5R55E)
Electric

H

One speed electric

D

Automatic 5–speed overdrive (5R44E)

R

Automatic 5–speed overdrive (5R55S)

Passenger car application:

Code

Transmission/Transaxle Description
Front wheel drive manual transaxle

R

5–speed overdrive (MTX75)

W

5–speed overdrive (M5)
Front wheel drive automatic transaxle

A

4–speed overdrive (4F27E)

E

4–speed overdrive (4FE)

J

3–speed (Mazda)

L

4–speed overdrive (AX4S)

P

4–speed overdrive (4F20E)

X

4–speed overdrive (4F50N)

Y

4–speed overdrive (CD4E)
Rear wheel drive manual transaxle

5

5–speed (Mazda M5)
Rear wheel drive automatic transmission

U

4–speed overdrive (4R70W)

A

5–speed overdrive (5R55N)

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Maintenance and Specifications

215

MERCURY ACCESSORIES FOR YOUR VEHICLE

A wide selection of genuine Mercury accessories are available for your
vehicle through your local authorized Mercury or Ford of Canada dealer.
These quality accessories have been specifically engineered to fulfill your
automotive needs; they are custom designed to complement the style
and aerodynamic appearance of your vehicle. In addition, each accessory
is made from high quality materials and meets or exceeds Mercury’s
rigorous engineering and safety specifications. Ford Motor Company will
repair or replace any properly dealer-installed Mercury accessory found
to be defective in factory-supplied materials or workmanship during the
warranty period, as well as any component damaged by the defective
accessory. The accessory will be warranted for whichever provides you
the greatest benefit:
• 12 months or 12,000 miles (20,000 km) (whichever occurs first), or
• the remainder of your new vehicle limited warranty.
This means that genuine Mercury accessories purchased along with your
new vehicle and installed by the dealer are covered for the full length
of your New Vehicle’s Limited Warranty — 3 years or 36,000 miles
(60,000 km) (whichever occurs first). Contact your dealer for details and
a copy of the warranty.

Not all accessories are available for all models.

Following is a list of several Mercury Genuine Accessory products. Not
all accessories are available for all models. To find out what accessories
are available for your vehicle, please contact your dealer or visit our
online store at: www.mercuryaccessories.com.

Exterior style

Bug shields

Deflectors

Exterior trim kits

Front end covers

Grille inserts

Headlamps, fog lights and Daytime Running Lamps (DRLs)

Splash guards

Wheels

Interior style

Cell phone holders

Electrochromatic compass/temperature interior mirrors

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Accessories

Accessories

216

Floor mats

Interior trim kits

Leather wrapped steering wheels

Scuff plates

Speed control

Lifestyle

Bike racks

Cargo organization and management

Engine block heaters and blankets

Peace of mind

Airbag anti-theft locks

First aid and safety kits

Full vehicle covers

Locking gas cap

Navigation systems

Remote start

Vehicle security systems

For maximum vehicle performance, keep the following information in
mind when adding accessories or equipment to your vehicle:
• When adding accessories, equipment, passengers and luggage to your

vehicle, do not exceed the total weight capacity of the vehicle or of
the front or rear axle (GVWR or GAWR as indicated on the Safety
Compliance Certification label). Consult your dealer for specific weight
information.

• The Federal Communications Commission (FCC) and Canadian Radio

Telecommunications Commission (CRTC) regulate the use of mobile
communications systems — such as two-way radios, telephones and
theft alarms - that are equipped with radio transmitters. Any such
equipment installed in your vehicle should comply with FCC or CRTC
regulations and should be installed only by a qualified service
technician.

• Mobile communications systems may harm the operation of your

vehicle, particularly if they are not properly designed for automotive
use.

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Accessories

217

A

ABS (see Brakes) .....................112

Air bag supplemental restraint
system ....................................89, 93

and child safety seats ..............91
description ..........................89, 93
disposal ......................................96
driver air bag ......................91, 94
indicator light .....................93, 95
operation .............................91, 94
passenger air bag ...............91, 94
side air bag ................................93

Air cleaner filter .......193–194, 207

Air conditioning ..........................24

Air suspension ...........................117

description ..............................117

Antifreeze
(see Engine coolant) ................175

Anti-lock brake system
(see Brakes) ......................112–113

Audio system (see Radio) .........17

Automatic transmission

driving an automatic
overdrive .................................119
fluid, adding ............................191
fluid, checking ........................191
fluid, refill capacities ..............208
fluid, specification ..................211

Auxiliary power point .................47

Axle

lubricant specifications ..209, 211
refill capacities ........................208

B

Battery .......................................173

acid, treating emergencies .....173
jumping a disabled battery ....145

maintenance-free ....................173
replacement, specifications ...207
servicing ..................................173

BeltMinder ...................................84

Brakes ........................................112

anti-lock ...........................112–113
anti-lock brake system (ABS)
warning light ...........................113
fluid, checking and adding ....191
fluid, refill capacities ..............208
fluid, specifications .........209, 211
lubricant specifications ..209, 211
shift interlock ..........................118

Bulbs ............................................32

C

Capacities for refilling fluids ....208

CD changer .................................21

Cell phone use ............................58

Certification Label ....................213

Changing a tire .........................139

Child safety restraints ................96

child safety belts ......................96

Child safety seats ........................99

attaching with tether straps ..103
in front seat ............................100
in rear seat ..............................100

Cigar lighter

Power Point ..............................47

Cleaning your vehicle

engine compartment ..............161
instrument panel ....................163
interior .....................................163
interior trim ............................163
plastic parts ............................162
washing ....................................160
waxing .....................................160

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Index

Index

218

wheels ......................................161
wiper blades ............................162

Climate control (see Air
conditioning or Heating) ............24

Clock adjust

AM/FM/Tape/CD .......................20

Compass, electronic

set zone adjustment .................41

Console ........................................59

overhead ..............................39, 41

Controls

power seat .................................75
steering column ........................53

Coolant

checking and adding ..............175
refill capacities ................180, 208
specifications ..................209, 211

Cruise control
(see Speed control) ....................50

Customer Assistance ................129

Ford accessories for your
vehicle .....................................164
Ford Extended Service
Plan ..........................................157
Getting assistance outside the
U.S. and Canada .....................158
Getting roadside assistance ...129
Getting the service you
need .........................................151
Ordering additional owner’s
literature .................................158
The Dispute Settlement
Board .......................................153
Utilizing the
Mediation/Arbitration
Program ...................................156

D

Daytime running lamps
(see Lamps) ................................28

Defrost

rear window ..............................26

Dipstick

automatic transmission
fluid ..........................................191
engine oil .................................169

Doors

lubricant specifications ..........209

Driving under special
conditions ..................................121

through water .........................122

E

Emergencies, roadside

jump-starting ..........................145

Emission control system ..........188

Engine ........................................211

cleaning ...................................161
coolant .....................................175
idle speed control ...................173
lubrication
specifications ..................209, 211
refill capacities ........................208
service points ..........................168
starting after a collision .........130

Engine block heater .................111

Engine oil ..................................169

change oil soon warning,
message center .......................169
checking and adding ..............169
dipstick ....................................169
filter, specifications ........172, 207
recommendations ...................172
refill capacities ........................208
specifications ..................209, 211

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Index

219

Exhaust fumes ..........................111

F

Floor mats ...................................59

Fluid capacities .........................208

Foglamps .....................................28

Fuel ............................................181

calculating fuel
economy ............................43, 185
cap ...........................................182
capacity ...................................208
choosing the right fuel ...........183
comparisons with EPA fuel
economy estimates .................188
detergent in fuel .....................184
filling your vehicle with
fuel ...........................181–182, 185
filter, specifications ........185, 207
fuel pump shut-off switch .....130
improving fuel economy ........185
octane rating ...................184, 211
quality ......................................184
running out of fuel .................184
safety information relating to
automotive fuels .....................181

Fuses ..................................131–132

G

Garage Door Opener
(see Homelink wireless control
system) ........................................54

Gas cap (see Fuel cap) ............182

Gas mileage
(see Fuel economy) .................185

Gauges .........................................13

H

Hazard flashers .........................130

Head restraints ...........................74

Headlamps ...................................27

aiming ........................................29
autolamp system .......................27
bulb specifications ....................32
daytime running lights .............28
flash to pass ..............................29
high beam .................................28
replacing bulbs .........................33
turning on and off ....................27

Heating

heating and air conditioning
system .......................................24

HomeLink universal
transceiver (see Garage door
opener) ..................................44, 57

Homelink wireless control
system ..........................................54

Hood ..........................................167

I

Ignition ...............................108, 211

Infant seats (see Safety seats) ..99

Inspection/maintenance (I/M)
testing ........................................190

Instrument panel

cleaning ...................................163
cluster ........................................10
lighting up panel and
interior .......................................29

J

Jack ............................................139

positioning ...............................139
storage .....................................139

Jump-starting your vehicle ......145

K

Keyless entry system .................68

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Index

220

autolock .....................................67
keypad .......................................68
programming entry code .........68

Keys .......................................70–72

positions of the ignition .........108

L

Lamps

autolamp system .......................27
bulb replacement
specifications chart ..................32
daytime running light ...............28
fog lamps ...................................28
headlamps .................................27
headlamps, flash to pass ..........29
instrument panel, dimming .....29
interior lamps .....................31–32
replacing bulbs ...................32–37

Lane change indicator
(see Turn signal) ........................31

Lights, warning and indicator ....10

anti-lock brakes (ABS) ..........113

Limited-slip axle .......................122

Load limits .................................122

Locks

autolock .....................................67
childproof ..................................61
doors ..........................................60

Lubricant specifications ...209, 211

Lumbar support, seats ...............74

M

Mirrors

automatic dimming rearview
mirror ........................................49
fold away ...................................49
heated ........................................49
side view mirrors (power) .......49

Moon roof ....................................54

Motorcraft parts ................185, 207

O

Octane rating ............................184

Oil (see Engine oil) ..................169

P

Panic alarm feature, remote
entry system ................................64

Parking brake ............................114

Parts (see Motorcraft parts) ....207

Pedals (see Power adjustable
foot pedals) .................................50

Power adjustable foot pedals .....50

Power distribution box
(see Fuses) ...............................135

Power door locks ..................60, 67

Power mirrors .............................49

Power Point

Cigar lighter ..............................47

Power steering ..................116–117

fluid, checking and adding ....190
fluid, refill capacity ................208
fluid, specifications .................209

Power Windows ...........................48

R

Radio ............................................17

Rear window defroster ...............26

Relays ................................131, 138

Remote entry system ...........62, 64

illuminated entry ......................66
locking/unlocking doors .....60, 63

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Index

221

opening the trunk .....................64
panic alarm ...............................64
replacement/additional
transmitters ...............................66

Roadside assistance ..................129

S

Safety Belt Maintenance ............88

Safety belts (see Safety
restraints) ........................77, 80–83

Safety Canopy .............................93

Safety defects, reporting ..........159

Safety restraints ..............77, 80–83

belt minder ...............................84
extension assembly ..................88
for adults .............................81–83
for children ...............................96
safety belt maintenance ...........88
warning light and chime ..........84

Safety seats for children ............99

Seat belts (see Safety
restraints) ....................................77

Seats ............................................74

child safety seats ......................99

SecuriLock passive anti-theft
system ....................................70–72

Servicing your vehicle ..............166

Setting the clock

AM/FM/Tape/CD .......................20

Spark plugs, specifications ......207,

211

Specification chart,
lubricants ...........................209, 211

Speed control ..............................50

Starting your vehicle .......108–109,

111

jump starting ..........................145

Steering

speed sensitive .......................117

Steering wheel

controls ......................................53
tilting .........................................39

T

Tilt steering wheel ......................39
Tires ...........................139, 194–196

alignment ................................203
care ..........................................201
changing ..................139, 141, 145
checking the pressure ............201
label .........................................201
replacing ..................................205
rotating ....................................203
safety practices .......................206
sidewall information ...............197
snow tires and chains ............207
spare tire .................................139
terminology .............................196
tire grades ...............................195
treadwear ........................195, 204

Towing .......................................125

recreational towing .................128
trailer towing ..........................125
wrecker ....................................150

Traction control ........................115
Transmission .............................118

brake-shift interlock (BSI) ....118
fluid, checking and adding
(automatic) .............................191
fluid, refill capacities ..............208
lubricant specifications ..209, 211

Trunk ...........................................61

remote release ....................58, 64

Turn signal ..................................31

V

Vehicle dimensions ...................211

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Index

222

Vehicle Identification Number
(VIN) ..........................................213

Vehicle loading ..........................122

Ventilating your vehicle ...........111

W

Warning lights (see Lights) .......10

Washer fluid ..............................169

Water, Driving through .............122

Windows

power .........................................48

Windshield washer fluid and
wipers ..........................................38

checking and adding fluid .....169
replacing wiper blades .............38

Wrecker towing .........................150

2004 Marauder (mdr)
Owners Guide (post-2002-fmt)
USA English (fus)

Index

223

224
