Ford Transit (2001 год). Руководство - часть 549

417-04-8

Фары дневного времени (DRL)

417-04-8



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LE6 (черной) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрических цепей 75-LE6 (желтой) и 15-
LE6 при  помощи электрических схем.
ПРОВЕРЬТЕ, правильно ли действует
система.

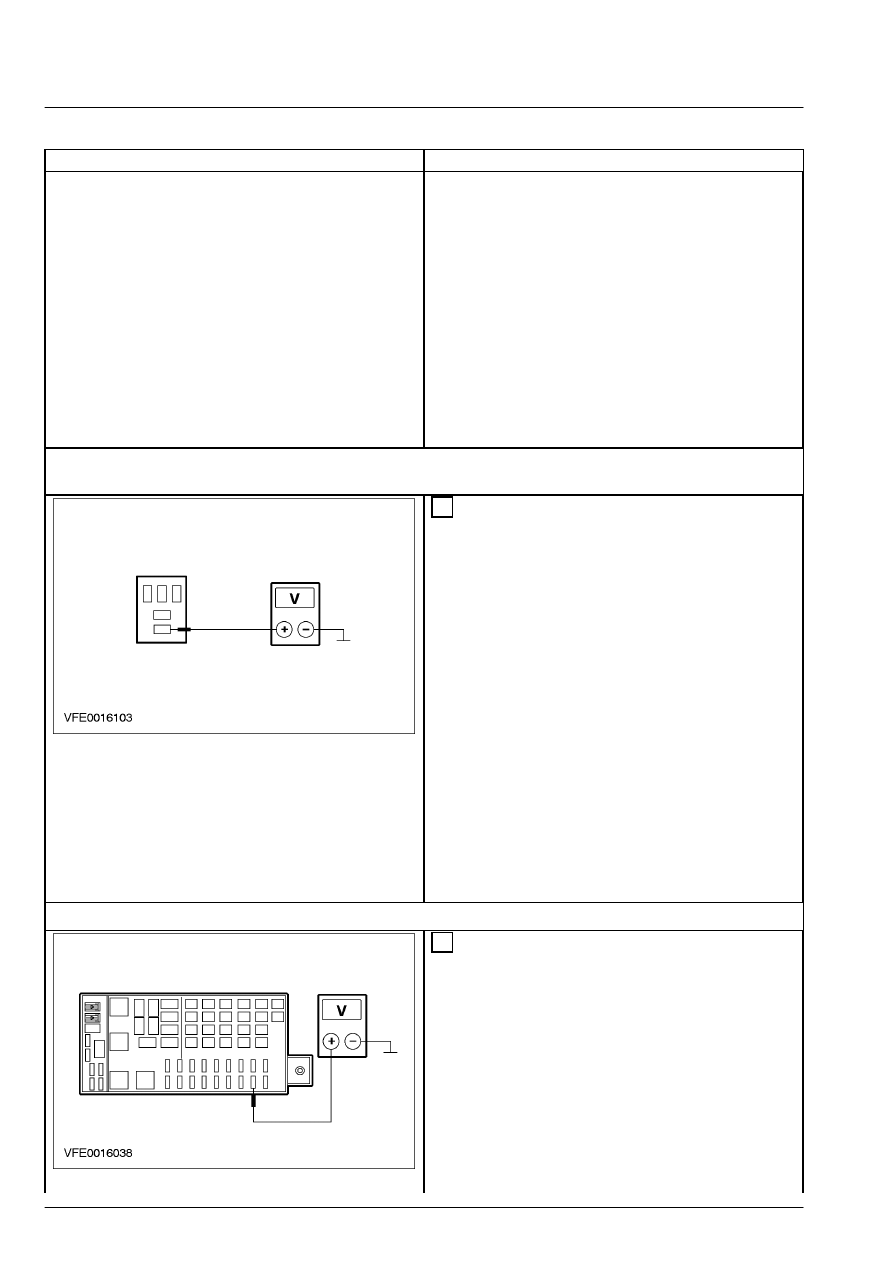

A9: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ РЕЛЕ ЛАМП  РАБОЧЕГО ОСВЕЩЕНИЯ ДНЕВНОГО
ВРЕМЕНИ









 1  Измерьте напряжение между штырем 3 C1000

реле ламп рабочего освещения дневного
времени, электрической цепи 30-LE7 (красной),
со стороны электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да





Перейдите к A11



Перейдите к PINPOINT-

ТЕСТУ A





→

→

→

→ Нет





Перейдите к A10



Перейдите к PINPOINT-

ТЕСТУ A



A10: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 30-LE7 НА  РАЗРЫВ









 1  Измерьте напряжение между плавким

предохранителем F1.3 (20 A) (BJB) и "массой".

417-04-9

Фары дневного времени (DRL)

417-04-9



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ электропитание
электрической цепи 30-LE7 (красной) при
помощи  электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание плавкого
предохранителя F1.3 при помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-02-00.
ПРОВЕРЬТЕ, правильно ли действует
система.

A11: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 30S-LE7 НА  РАЗРЫВ







 1  Введите положение OFF.





 2  Отсоедините Главный переключатель

освещения -  C205.







 3  Измерьте сопротивление между штырем 5

C1000 реле ламп рабочего освещения дневного
времени, электрической цепи 30S-LE7
(красной/коричневой), со стороны
электропроводки, и штырем 15 C205 главного
переключателя освещения, электрической  цепи
30S-LE8 (красной/оранжевой), со стороны
электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ проволочные
резисторы  8-LE7 (белый/коричневый) и 8-
LE8A  (белый/коричневый) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
30S-LE7 при помощи электрических схем.
ПРОВЕРЬТЕ, правильно ли действует
система.

A12: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-DD1 НА  РАЗРЫВ







 1  Ведите положение ON.

417-04-10

Фары дневного времени (DRL)

417-04-10



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 2  Измерьте напряжение между плавким

предохранителем F2.5 (15 A) (CJB) и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ электропитание
электрических цепей 15-DA34
(зеленой/черной) и  15-DD1 (зеленой/желтой)
при помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-03-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание плавкого
предохранителя F2.5 при помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-02-00.
ПРОВЕРЬТЕ, правильно ли действует
система.



PINPOINT-ТЕСТ B: ЛАМПЫ РАБОЧЕГО ОСВЕЩЕНИЯ ДНЕВНОГО  ВРЕМЕНИ ГОРЯТ В
ПОЛОЖЕНИИ OFF ПЕРЕКЛЮЧАТЕЛЯ  ЗАЖИГАНИЯ.





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ  ОСВЕЩЕНИЯ







 1  Введите положение OFF.





 2  Отсоедините Главный переключатель

освещения -  C205.





 3  ПРОВЕРЬТЕ визуально ближний свет  фар.

    -   Поверните главный переключатель  освещения

в положение "OFF".



• Фары горят?



→

→

→

→ Да





Перейдите к B2





→

→

→

→ Нет



УСТАНОВИТЕ новый главный
переключатель освещения.  ПРОВЕРЬТЕ,
правильно ли  действует система.

417-04-11

Фары дневного времени (DRL)

417-04-11



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B2: ПРОВЕРЬТЕ РЕЛЕ ЛАМП РАБОЧЕГО  ОСВЕЩЕНИЯ ДНЕВНОГО ВРЕМЕНИ







 1  ПРОВЕРЬТЕ реле ламп рабочего освещения

дневного времени , обратившись к проверке
элементов.  За дополнительной информацией
обратитесь к 700-09-00.



• Реле ламп рабочего освещения дневного
времени исправно?



→

→

→

→ Да





Перейдите к B3





→

→

→

→ Нет



УСТАНОВИТЕ новое реле ламп рабочего
освещения дневного времени.  ПРОВЕРЬТЕ,
правильно ли действует  система.

B3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ 15-LE6 И 75-LE6  НА КОРОТКОЕ ЗАМЫКАНИЕ НА
ИСТОЧНИК  ПИТАНИЯ







 1  Отсоедините Реле ламп рабочего освещения

дневного времени - C1000.







 2  Измерьте напряжение между штырем 4 C205

главного переключателя освещения,
электрической цепи 75-LE6 (желтой), со
стороны  электропроводки, и штырем 15
электрической  цепи 30S-LE8
(красной/оранжевой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора в
электрической цепи 75-LE6?



→

→

→

→ Да



УСТРАНИТЕ короткое замыкание на
источник питания электрических цепей 75-
LE6 и  15-LE6 (зеленой/желтой) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



УСТРАНИТЕ короткое замыкание на
источник питания электрических цепей 30S-
LE8,  30S-LE7 (красной/коричневой), 8-LE8
(белой/коричневой) и 8-LE8A
(белой/коричневой)  при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.
