Электронные органы управления 303-14-17



СНЯТИЕ И УСТАНОВКА



Датчик температуры головки цилиндров (СНТ) — 2.0 л дизель



Специальный инструмент



Торцевой ключ для датчика
CHT
303-680 (21-239)



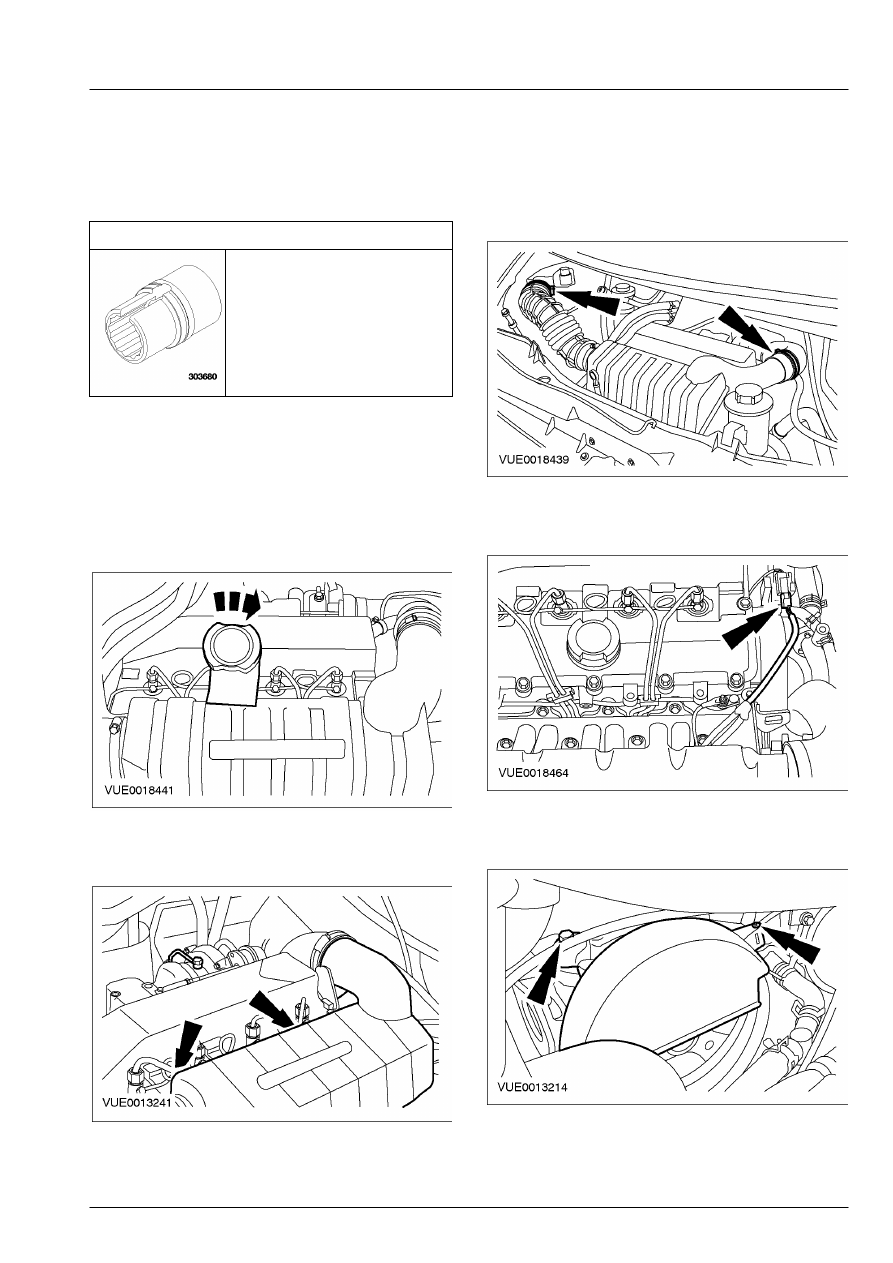

Снятие



1.  Отсоедините провод массы от

аккумулятора.    За дополнительной
информацией обратитесь к Разделу 414-01.

 2.  Снимите трубопровод маслозаливной

горловины двигателя.









3.  Выверните болты крепления резонатора

системы воздухозабора.









4.  Снимите выпускной трубопровод

воздушного фильтра в сборе с резонатором
системы воздухозабора.









5.  Рассоедините штекерный разъем датчика

CHT.









6.  Снимите крышку ремня насоса усилителя

рулевого управления.







303-14-18

Электронные органы управления 303-14-18



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



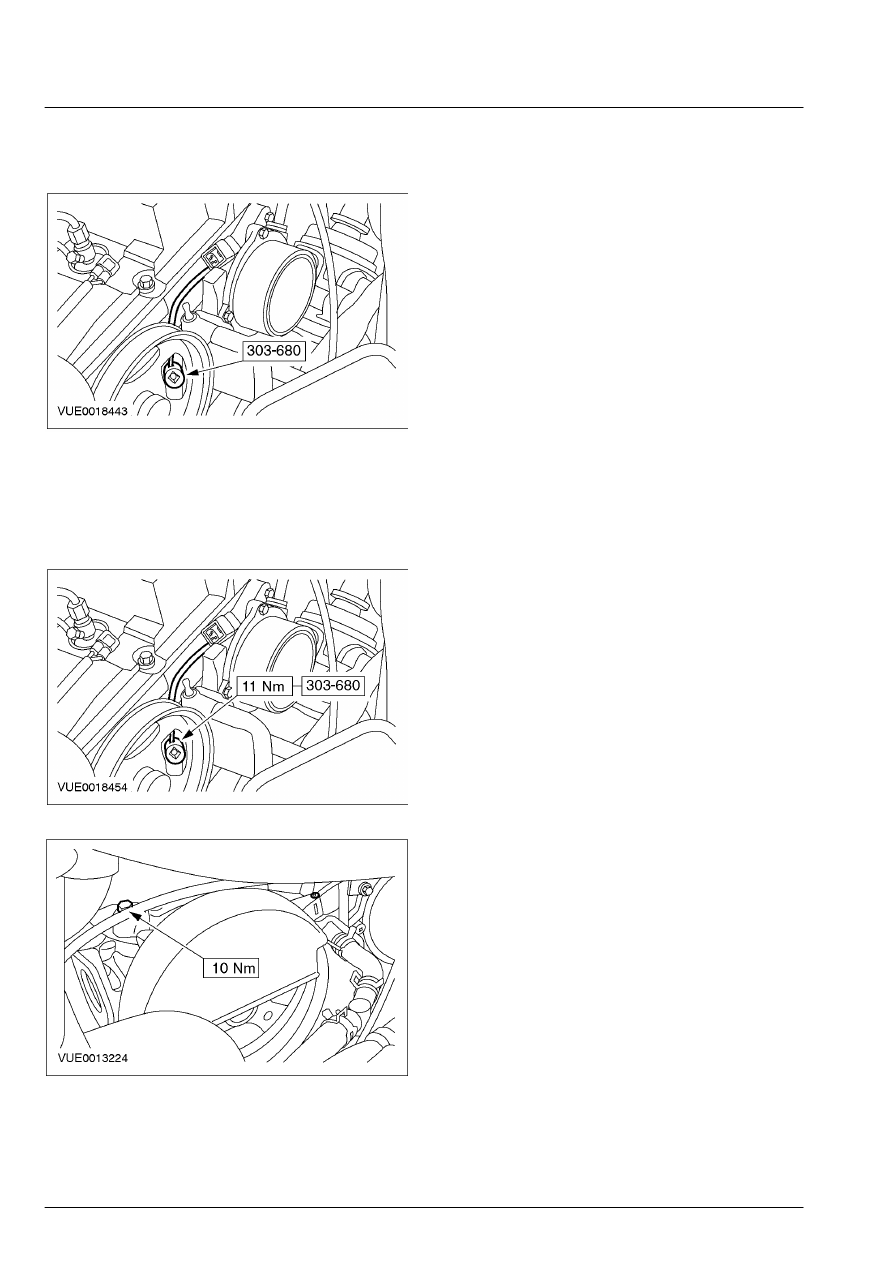

7.  Используя специальный инструмент,

снимите датчик CHT.







Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.









204-00-1

Подвеска - Общая информация 204-00-1



РАЗДЕЛ 204-00 Подвеска - Общая информация

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



204-00-2

ДИАГНОСТИКА И ПРОВЕРКИ





Подвеска ............................................................................................................................................



204-00-3

Осмотр и проверка...........................................................................................................................

204-00-3

Pinpoint-тесты ..................................................................................................................................

204-00-5

Проверки элементов........................................................................................................................

204-00-12

ОБЩИЕ ПРОЦЕДУРЫ





Регулировка схождения передних колес ................................................................. (14 117 0)



204-00-13



Осмотр подшипников колеса.................................................................................... (14 002 0)



204-00-15



204-00-2

Подвеска - Общая информация 204-00-2



СПЕЦИФИКАЦИИ



Углы установки передних колес -  продольный наклон оси поворота колеса и  развал передних
колес



Вариант



Размерность



Продольный

наклон оси

поворота колеса  -

номинальное

значение



Допустимый

диапазон угла

продольного

наклона оси

поворота колеса



Развал

передних

колес -

номинальное

значение



Допустимый

диапазон

развала

передних  колес



Передний

привод

Градусы с

десятичными

долями

3.70°

от 2.70° до 4.70°

-0.41°

от -1.41° до 0.59°

Передний

привод

Градусы и

минуты

3° 42'

от 2° 42' до 4° 42' -0° 25'

от -1° 25' до 0°

35'

Задний
привод

Градусы с

десятичными

долями

3.65°

от 2.65° до 4.65°

-0.29°

от -1.29° до 0.71°

Задний
привод

Градусы и

минуты

3° 39'

от 2° 39' до 4° 39' -0° 17'

от -1° 17' до 0°

43'



Максимальное отклонение - левая  сторона по отношению к правой - для угла  продольного наклона оси поворота
колеса ±  1.00° (0° 60') , развала передних колес ± 1.00° (0°  60')



Углы установки передних колес -  схождение колес



Вариант



Размерность



Схождение колес -

номинальное  значение



Допустимый диапазон

схождения  колес



Передний привод

Градусы с десятичными

долями

0.1°

от -0.15° до 0.35°

Передний привод

Градусы и минуты

0° 6'

от -0° 9' до 0° 21'

Задний привод

Градусы с десятичными

долями

0.2°

от -0.05° до 0.45°

Задний привод

Градусы и минуты

0° 12'

от -0° 3' до 0° 27'





Общие спецификации



Наименование



мм



Максимальное радиальное перемещение  нижнего шарового шарнира 1.5
