Ford Transit (2001 год). Руководство - часть 187

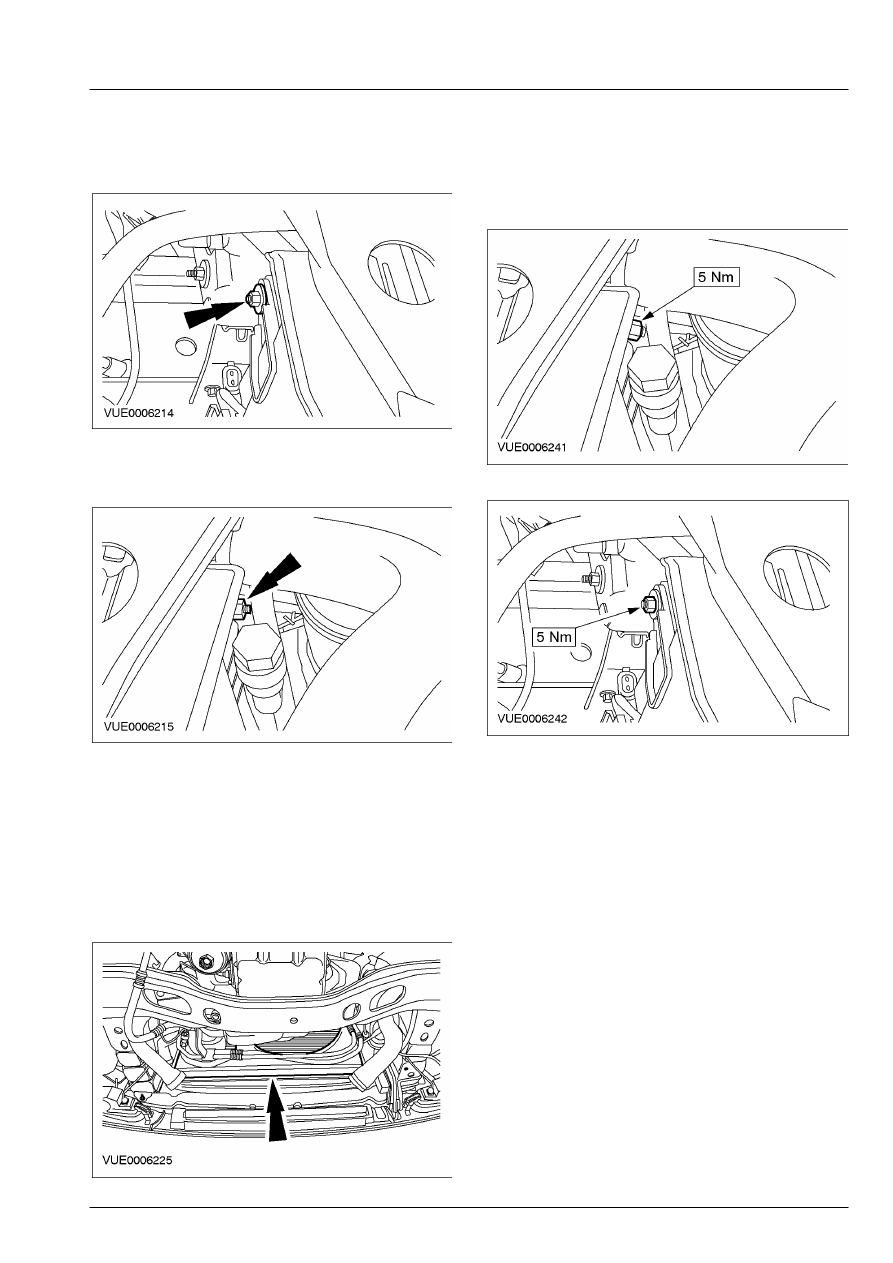

303-03-37

Охлаждение двигателя 303-03-37



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



8.  Снимите левую гайку кожуха вентилятора

охлаждения.









9.  Снимите правую гайку кожуха  вентилятора

охлаждения.









10.  Снимите охладитель наддувочного

воздуха.    За дополнительной
информацией обратитесь к Разделу 303-12.

 11.  Снимите электродвигатель вентилятора

охлаждения и кожух.

        •  Сдвиньте электродвигатель и кожух

вентилятора охлаждения из опорных
кронштейнов сначала вверх и затем  вперед.







Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.

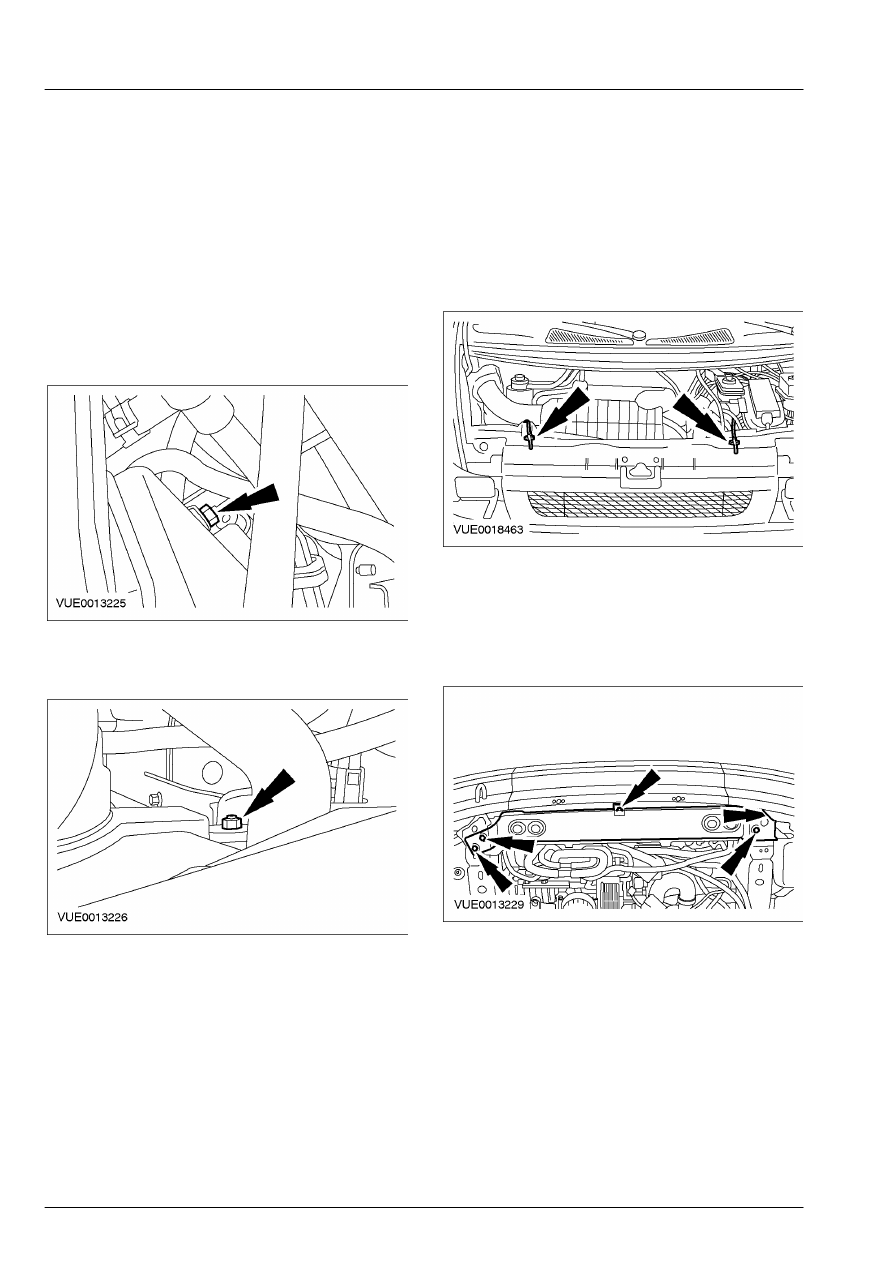

303-03-38

Охлаждение двигателя 303-03-38



СНЯТИЕ И УСТАНОВКА



Электродвигатель и кожух вентилятора охлаждения — 2.0 л дизель, В

комплектацию автомобиля входит: воздушное кондиционирование (24 222 0)



Снятие

Все автомобили
 1.  Отсоедините провод массы от

аккумулятора.    За дополнительной
информацией обратитесь к Разделу 414-01.

 2.  Снимите правую гайку кожуха  вентилятора

охлаждения.









3.  Снимите левую гайку кожуха вентилятора

охлаждения.







Автомобили с охладителем наддувочного  воздуха.
 4.  Снимите охладитель наддувочного  воздуха.

За дополнительной информацией
обратитесь к Разделу 303-12.

Автомобили без охладителя  наддувочного
воздуха
 5.  Используя подходящиие куски проволоки,

закрепите радиатор.









6.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 7.  Выверните болты крепления опорного

кронштейна радиатора.

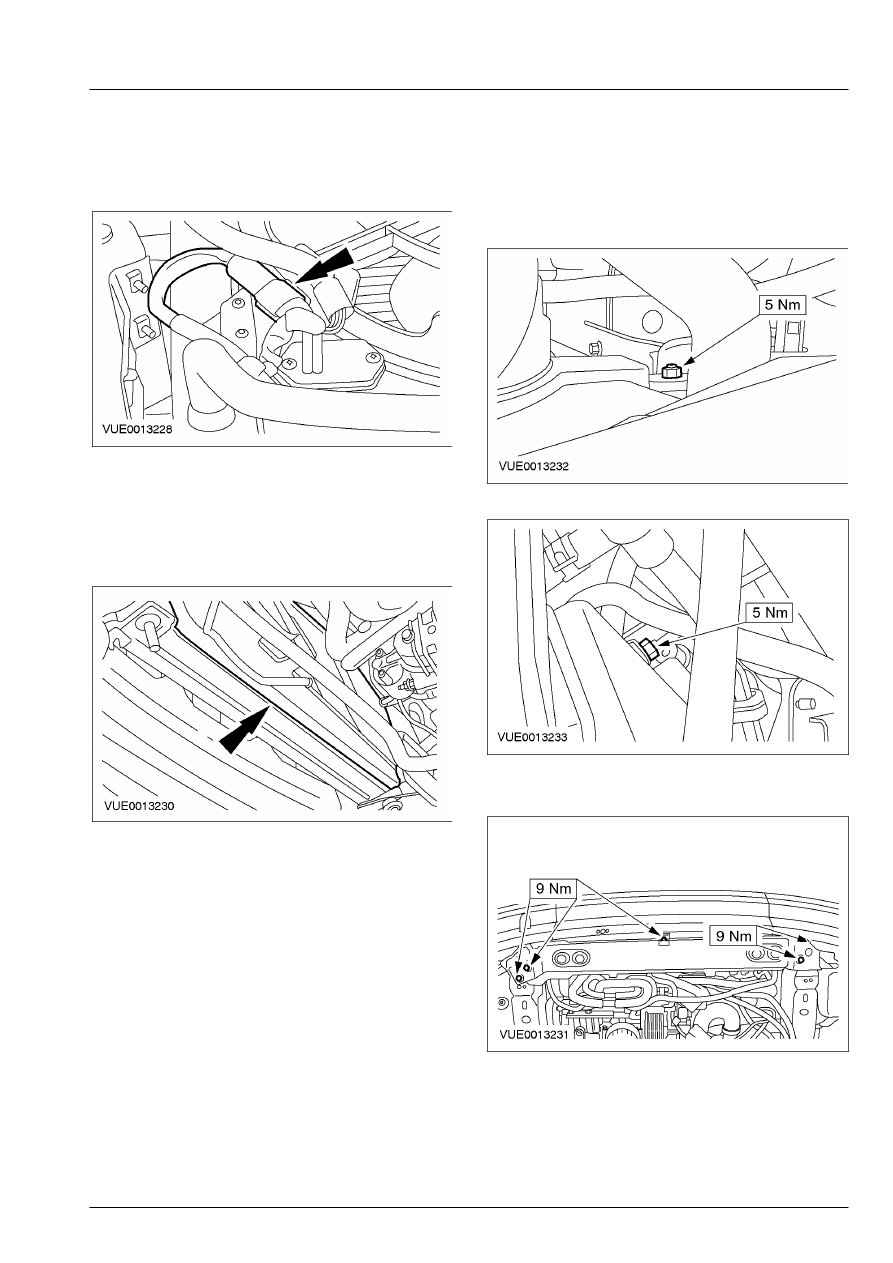

303-03-39

Охлаждение двигателя 303-03-39



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Все автомобили
 8.  Рассоедините штекерный разъем

электродвигателя вентилятора  охлаждения.









9.  Снимите электродвигатель вентилятора

охлаждения и кожух.

        •  Сдвиньте электродвигатель и кожух

вентилятора охлаждения из опорных
кронштейнов сначала вверх и затем  вперед.







Установка

Все автомобили
 1.  Установите элементы на место, действуя  в

обратной последовательности.









Автомобили без охладителя  наддувочного
воздуха

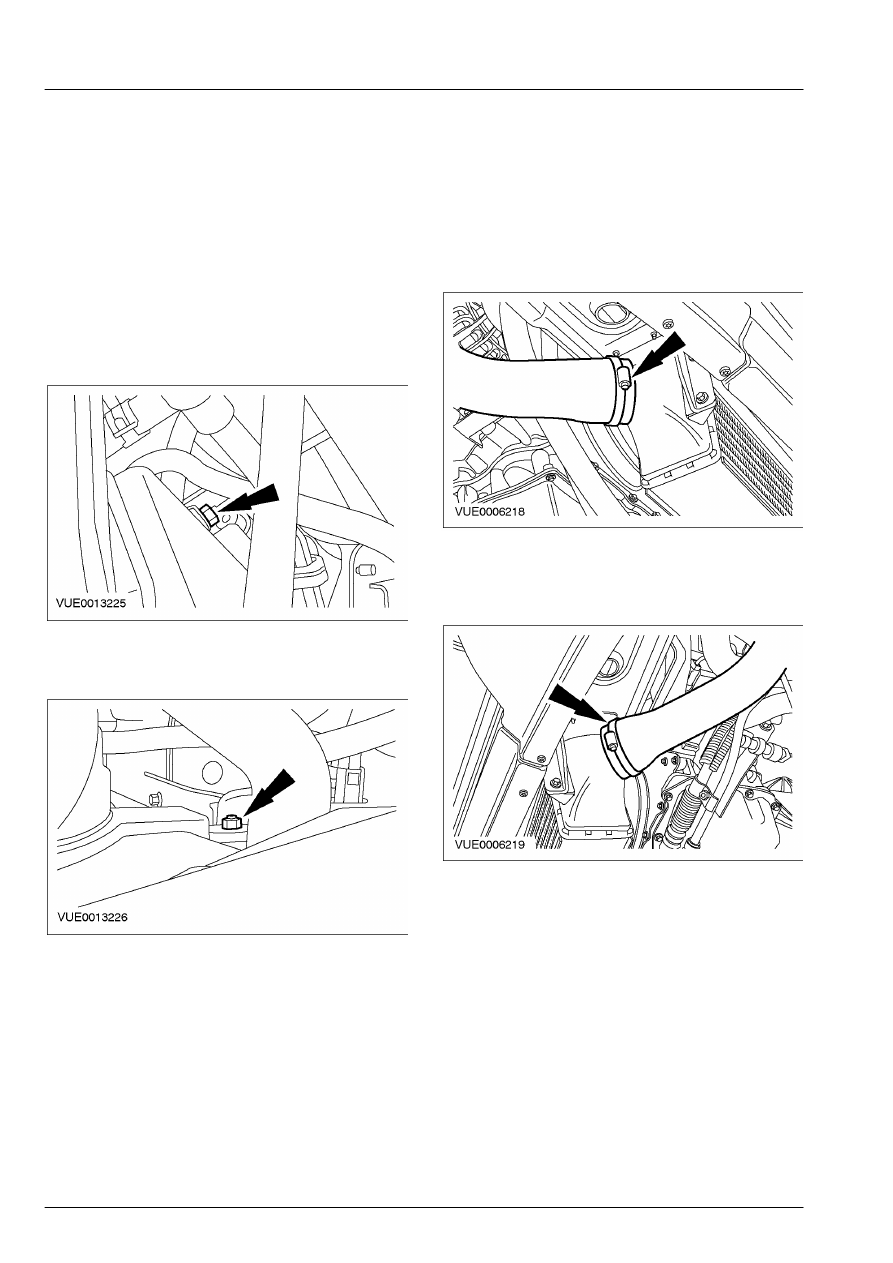

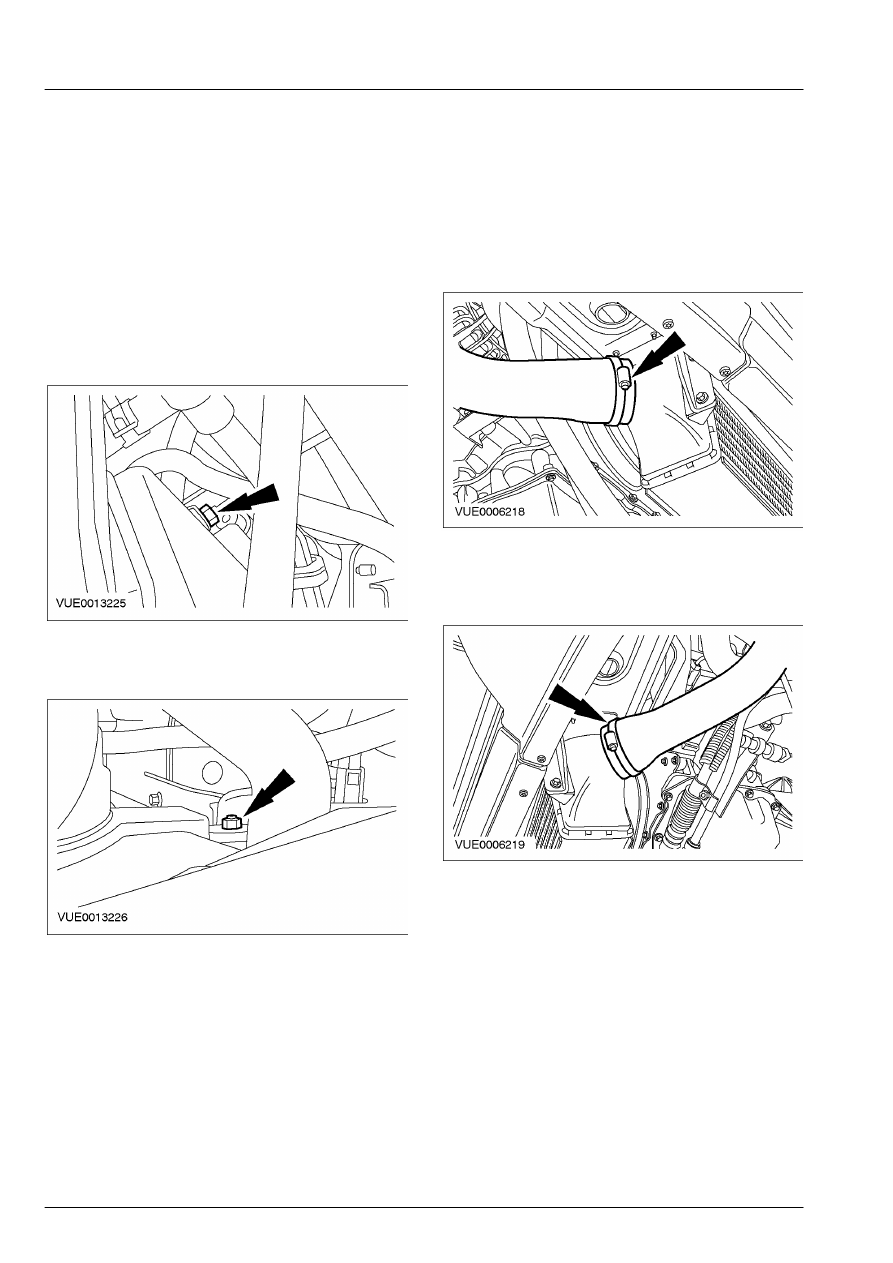

303-03-40

Охлаждение двигателя 303-03-40



СНЯТИЕ И УСТАНОВКА



Электродвигатель и кожух вентилятора охлаждения — 2.0 л дизель, В

комплектацию автомобиля не входит: воздушное кондиционирование (24 222 0)



Снятие

Все автомобили
 1.  Отсоедините провод массы от

аккумулятора.    За дополнительной
информацией обратитесь к Разделу 414-01.

 2.  Снимите правую гайку кожуха  вентилятора

охлаждения.









3.  Снимите левую гайку кожуха вентилятора

охлаждения.







Автомобили с охладителем наддувочного  воздуха.
 4.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 5.  Отсоедините впускной трубопровод

охладителя наддувочного воздуха от
охладителя наддувочного воздуха.









6.  Отсоедините выпускной трубопровод

охладителя наддувочного воздуха от
охладителя наддувочного воздуха.
