303-03-13

Охлаждение двигателя 303-03-13



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

Состояние



Возможные Причины



Действие







• Ремень насоса усилителя

рулевого  управления -
автомобили с двигателем 2.0L
Diesel.



• ПРОВЕРЬТЕ правильность

работы ремня  насоса усилителя
рулевого управления.    За
дополнительной информацией
обратитесь к Разделу 303-05.





• Вентилятор охлаждения и муфта

вентилятора охлаждения.



• ПРОВЕРЬТЕ работу вентилятора

охлаждения и муфты
вентилятора охлаждения.  При
необходимости УСТАНОВИТЕ
новый вентилятор охлаждения и
муфту  вентилятора охлаждения.





• Двигатель



• ПРОВЕРЬТЕ двигатель, головку

цилиндров, коллектор
охлаждающей жидкости,  блок
цилиндров и прокладку головки
цилиндров.    За дополнительной
информацией обратитесь к
Разделу 303-00.



• Двигатель не достигает

нормальной  рабочей
температуры



• Датчик CHT.



• ПРОВЕРЬТЕ правильность

работы датчика CHT.
ОБРАТИТЕСЬ к WDS.





• Термостат



• ВЫПОЛНИТЕ Проверку

термостата,  описанную в этом
разделе.  При необходимости
УСТАНОВИТЕ  новый
термостат.

За дополнительной

информацией обратитесь к
Термостат - автомобили с 2



/

Термостат - автомобили с 2
имеющейся в этом разделе.







• Термостатический клапан -

автомобили с  двигателем 2.0L
Diesel.



• ПРОВЕРЬТЕ правильность

работы  термостатического
клапана.  При необходимости
УСТАНОВИТЕ  новый
термостатический клапан.

За

дополнительной информацией
обратитесь к Водяной насос -
автомобили с 2 имеющейся в
этом разделе.







• Электрическая цепь (и)



• ПРОВЕРЬТЕ электрическую

цепь (и).  ОБРАТИТЕСЬ к WDS.





• Термостатический клапан

маслоохладителя.



• ПРОВЕРЬТЕ правильность

работы  термостатического
клапана маслоохладителя.  При
необходимости  УСТАНОВИТЕ
новый термостатический клапан
маслоохладителя.



303-03-14

Охлаждение двигателя 303-03-14



ДИАГНОСТИКА И ПРОВЕРКИ

Проверки элементов

Проверка давлением

ПРЕДУПРЕЖДЕНИЕ: При сбрасывании

давления в системе  охлаждения закройте
крышку  расширительного бачка толстой
тканью,  чтобы исключить возможность
ошпаривания.  Неследование этому
указанию в  результате может привести к
травматическим  последствиям.

  1.  Снимите крышку расширительного бачка

системы охлаждения.

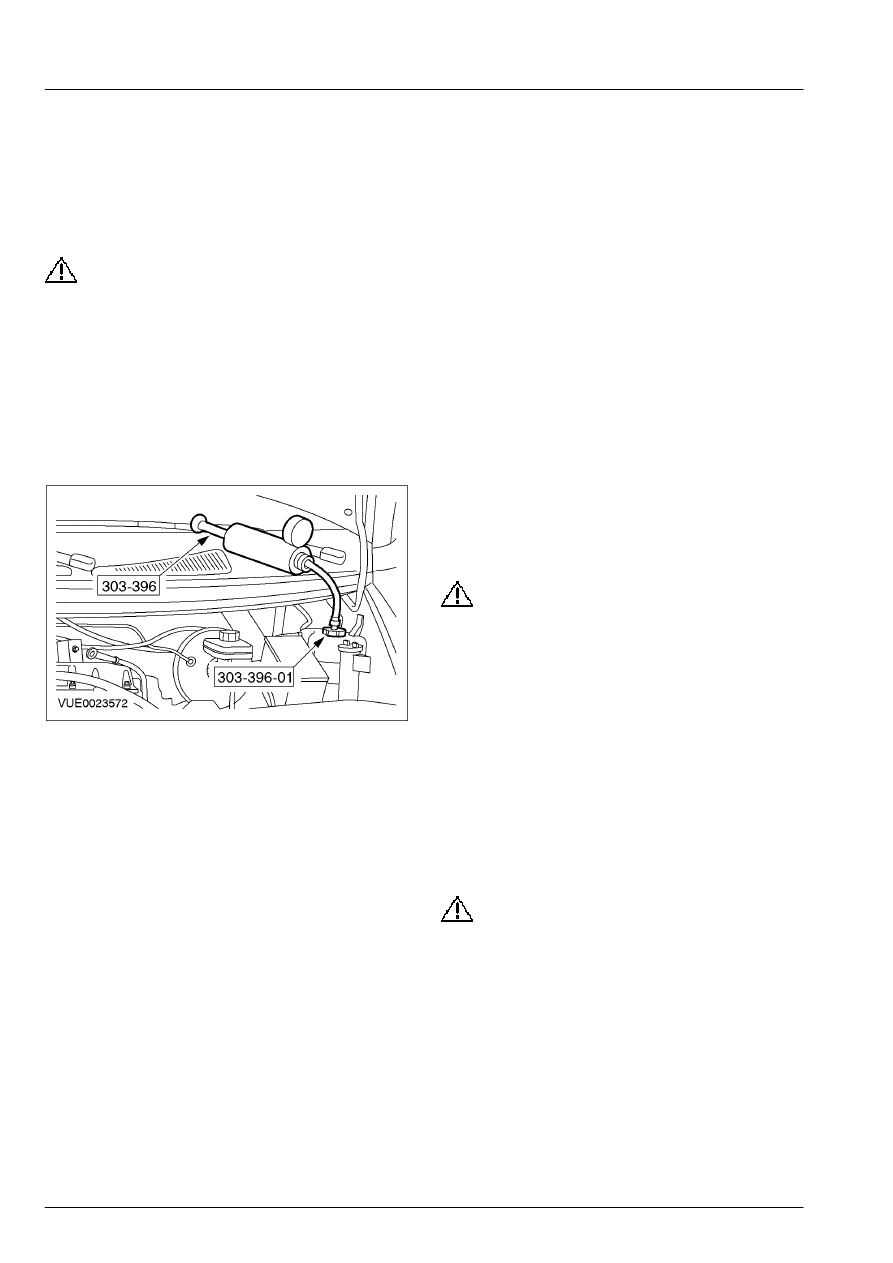

 2.  Установите специальные инструменты на

расширительный бачок системы  охлаждения.



 3.  Поднимите давление в системе  охлаждения

до давления открывания крышки
расширительного бачка.

За дополнительной

информацией обратитесь к Спецификации
имеющейся в этом разделе.



 4.  Следите за показанием прибора для  проверки

герметичности системы охлаждения  в течение
приблизительно двух минут.  Давление не
должно падать в течение  этого времени.  Если
система держит давление,  перейдите к п. 5.
Если система не держит давление,  тщательно
проверьте ее на наличие протечек
охлаждающей жидкости.  Если протечка
охлаждающей  жидкости не может быть
обнаружена,  проверьте охладитель EGR
(может  присутствовать внутренняя протечка),
охладитель моторного масла (он может
подавать масло в расширительный бачок
системы охлаждения) и двигатель на наличие
протечек в цилиндрах.    За дополнительной
информацией обратитесь к Разделу 303-00.
Слейте  рабочую жидкость из системы
охлаждения и  устраните причину всех
обнаруженныех  протечек охлаждающей

жидкости, при  необходимости заполните
систему  охлаждения и удалите из нее воздух.

За дополнительной информацией обратитесь к
Слив/заливка охлаждающей жидкости и
удаление воздуха из системы охлаждения
имеющейся в этом разделе.



 5.  Перепроверьте систему, для этого, как

минимум, дважды повторите действия по п.п.
3  и 4.

Термостат

Снимите термостат.

За дополнительной

информацией обратитесь к Термостат имеющейся
в этом разделе.

  и погрузите его в воду.  Нагрейте

воду до температуры 88 °C (190 °F).  При этой
температуре термостат должен  начать
открываться.  Если он не начинает открыться,
установите новый термостат.

Проверка радиатора на наличие  протечек (радиатор
снят с автомобили)

ПРЕДОСТЕРЕЖЕНИЕ: Внутреннее

давление в радиаторе не  должно
превышать 130 кПа (20 фунт/кв.дюйм), в
противном случае возможно повреждение
радиатора.

Перед проверкой радиатора на наличие  протечек
тщательно очистите его, чтобы  предотвратить
загрязнение воды в  проверочном баке.  Проверку
радиатора на наличие  протечек следует проводить
в чистой воде  при давлении воздуха 138 кПа (20
фунт/кв. дюйм).  Тщательно проверьте его на
наличие  протечек воздуха.  При необходимости
установите  новый радиатор.

Крышка

ПРЕДУПРЕЖДЕНИЕ: При сбрасывании

давления в системе  охлаждения закройте
крышку  расширительного бачка толстой
тканью,  чтобы исключить возможность
ошпаривания.  Неследование этому
указанию в  результате может привести к
травматическим  последствиям.

303-03-15

Охлаждение двигателя 303-03-15



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

  1.  Снимите крышку расширительного бачка

системы охлаждения.

 2.  Используя воду, очистите зону  резинового

уплотнения и  предохранительного клапана.
Установите прибор для проверки
герметичности и переходник и погрузите
крышку расширительного бачка в воду.

ПРИМЕЧАНИЕ: Если на плунжер насоса нажать
слишком  быстро, показания давления будут
неправильны.
 3.  Медленно вдавливайте плунжер насоса  для

выполнения проверки на герметичность  до
тех пор, пока показание манометра не
прекратит возрастать, и запишите самое
высокое полученное показание.

 4.  Запишите самое высокое значение

показанного давления. Сбросьте давление.
Для этого следует повернуть винт сброса
давления против часовой стрелки.  Затяните
винт сбрасывания  давления и повторите
действия по п. 3, по  крайней мере, дважды,
чтобы удостовериться  в том, что показание,
полученное при  проверке на герметичность,
действительно и  находится в пределах,
допустимых для крышки  расширительного
бачка системы  охлаждения.

 5.  Если показания прибора для проверки на

герметичность не соответствует норме,
установите новую крышку расширительного
бачка системы охлаждения.

303-03-16

Охлаждение двигателя 303-03-16



ОБЩИЕ ПРОЦЕДУРЫ



ОБЩИЕ ПРОЦЕДУРЫ

Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения

(24 122 0)



1.

ПРЕДУПРЕЖДЕНИЕ: При сбрасывании

давления в системе  охлаждения
закройте крышку  расширительного
бачка толстой тканью,  чтобы
исключить возможность ошпаривания.
Неследование этому указанию в
результате  может привести к
травматическим  последствиям.

    Сбросьте давление в системе  охлаждения,

медленно отвернув крышку
расширительного бачка системы
охлаждения  на четверть оборота.

 2.  Снимите крышку расширительного бачка

системы охлаждения.

 3.  Поднимите и подоприте автомобиль.   За

дополнительной информацией обратитесь к
Разделу 100-02.

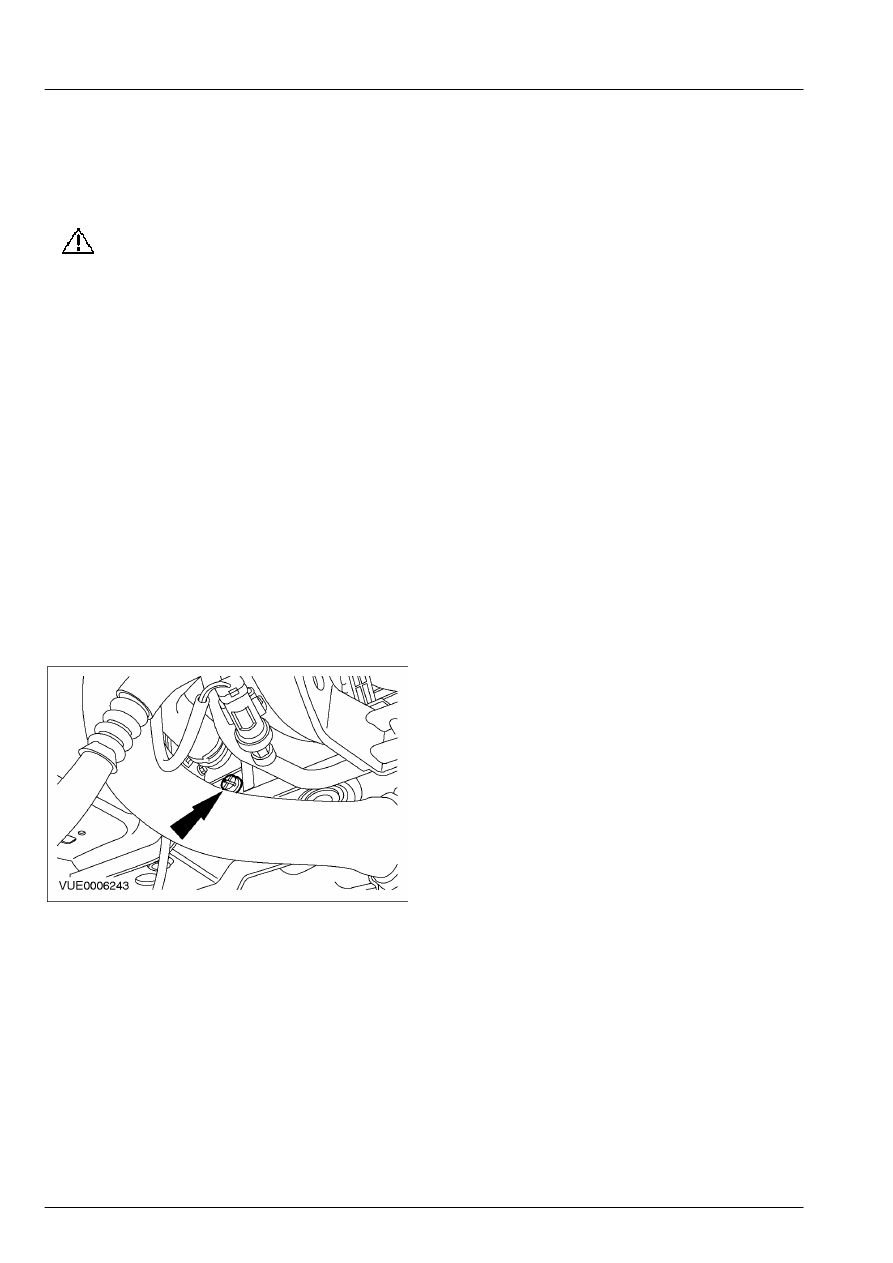

 4.  Слейте охлаждающую жидкость из системы

охлаждения.

        •  Дайте охлаждающей жидкости стечь в

подходящую емкость.









5.  Установите сливную пробку  радиатора.

 6.  Опустите автомобиль.
 7.  Заполните расширительный бачок  системы

охлаждения до отметки MAX.

 8.  Запустите двигатель и дайте ему  работать в

режиме холостого хода, пока он не
достигнет нормальной рабочей
температуры.

 9.  Дайте двигателю работать в режиме

холостого хода еще пять минут.

 10.  Выключите двигатель.
 11.  Дайте двигателю остынуть.

 12.  Заполните расширительный бачок

системы охлаждения до отметки MAX.

 13.  Установите крышку расширительного

бачка системы охлаждения.
