303-01A-20

Двигатель — 2.4 л дизель 303-01A-20



НА АВТОМОБИЛЕ



Крышка клапанного механизма — 120 PS (21 141 0)



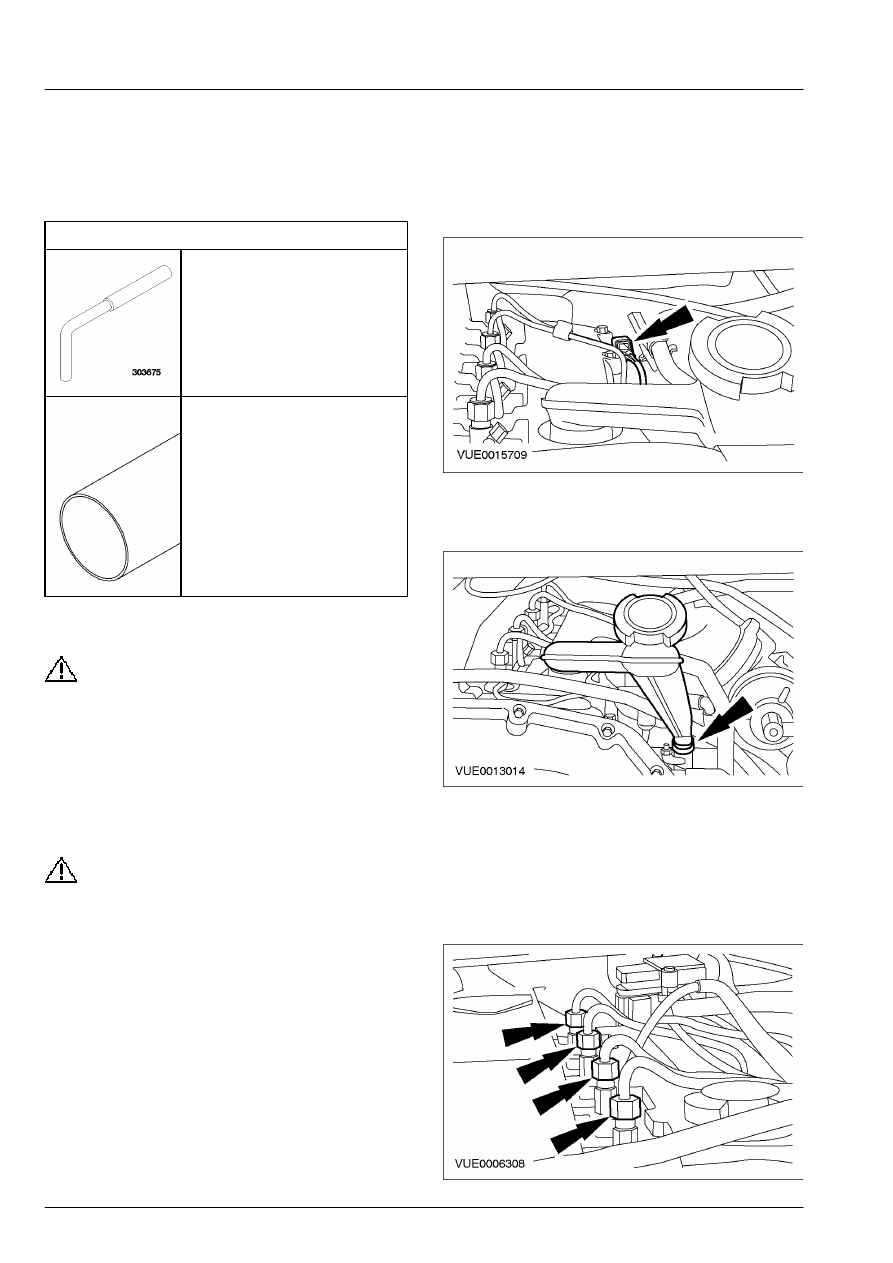

Специальный инструмент



Инструмент для выверки
положения  верхней мертвой
точки коленчатого  вала
303-675 (21-234)

Приспособление для
установки  уплотнения
топливной форсунки в
крышку  клапанного
механизма
303-695 (21-248)



Снятие

ПРЕДУПРЕЖДЕНИЕ: Не курите и не

ходите с зажженной  сигаретой или
открытым огнем любого типа  при работе
с элементами или рядом с  элементами,
имеющими отношение к топливу.  В таких
ситуациях всегда  присутствуют
высокогорючие смеси, которые  могут
воспламениться.  Неследование этим
указаниям в результате может привести к
травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Оборудование для

впрыскивания  дизельного топлива
изготавливается с очень  точными
допусками и с очень малыми зазорами.
Поэтому особенно важно при  работе с
этими элементами соблюдать  абсолютную
чистоту.  Открытые отверстия или
магистрали  всегда следует заглушать,
используя  соответствующие заглушки.

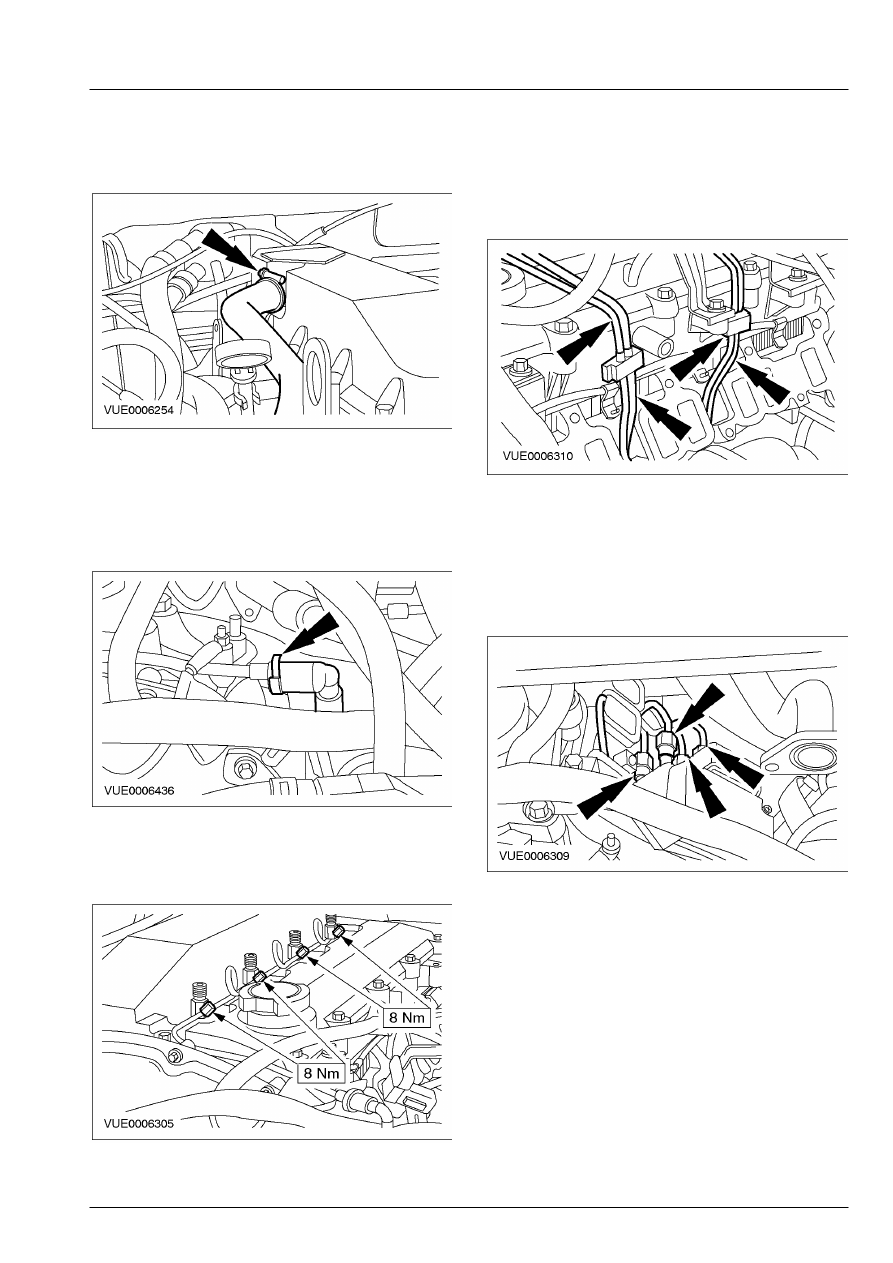

 1.  Снимите клапан рециркуляции

отработавших газов (EGR).    За
дополнительной информацией обратитесь к
Разделу 303-08.

 2.  Рассоедините электрический разъем

датчика температуры головки цилиндров
(СНТ).









3.  Снимите трубопровод маслозаливной

горловины.









4.  Снимите впускной коллектор.

За

дополнительной информацией обратитесь к
главе Впускной коллектор имеющейся в
этом разделе.



 5.  Отсоедините питающие топливопроводы

высокого давления от топливных  форсунок.







303-01A-21

Двигатель — 2.4 л дизель 303-01A-21



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)



6.  Отсоедините питающие топливопроводы

высокого давления от топливного насоса
высокого давления.









7.  Снимите опорный кронштейн питающих

топливопроводов высокого давления.









8.  Снимите питающие топливопроводы

высокого давления.

        •  Отбракуйте питающие топливопроводы за

их дальнейшей ненадобностью.









9.  Отсоедините возвратный топливопровод  от

топливных форсунок.    За дополнительной
информацией обратитесь к Разделу 310-00.









10.  Снимите возвратный топливопровод

топливных форсунок.

        •  Отбракуйте возвратный топливопровод и

уплотнительные шайбы за их дальнейшей
ненадобностью.









11.  Отсоедините шланг принудительной

вентиляции картера (PCV) от крышки
клапанного  механизма.







303-01A-22

Двигатель — 2.4 л дизель 303-01A-22



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)



12.  Снимите крышку клапанного  механизма.

        •  Отбракуйте прокладки и уплотнения за  их

дальнейшей ненадобностью.







Установка

ПРЕДУПРЕЖДЕНИЕ: Не курите и не

допускайте присутствия  зажженных
сигарет и открытого пламени в  любой
форме при работе с любыми элементами,
связанными с топливной системой, или
вблизи  таких элементов.  В таких
ситуациях всегда  присутствуют
высокогорючие смеси, которые  могут
воспламениться.  Неследование этим
указаниям в результате может привести к
травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Оборудование для

впрыскивания  дизельного топлива
изготавливается с очень  точными
допусками и с очень малыми зазорами.
Поэтому особенно важно при  работе с
этими элементами соблюдать  абсолютную
чистоту.  Открытые отверстия или
магистрали  всегда следует заглушать,
используя  соответствующие заглушки.

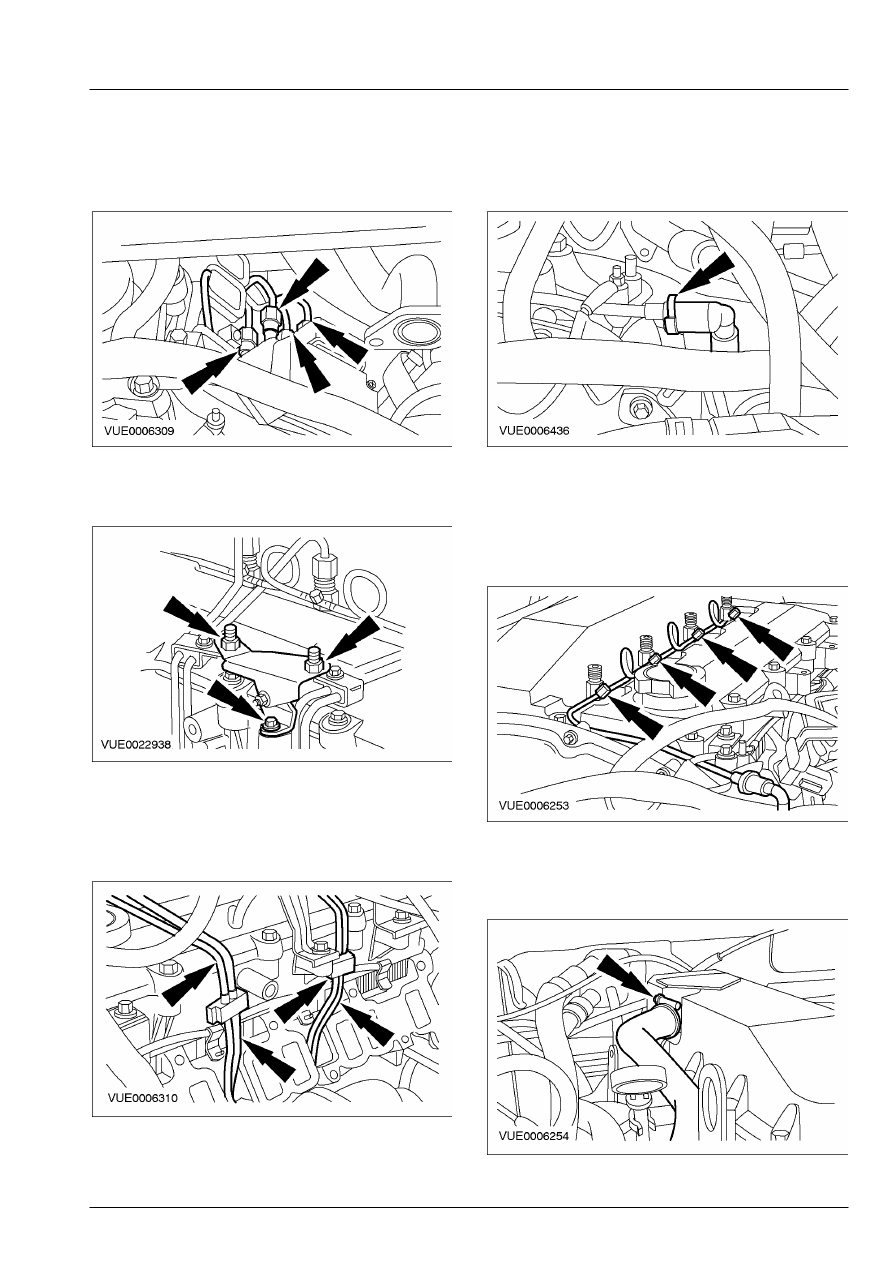

1. ПРИМЕЧАНИЕ: Установите новую прокладку

крышки  клапанного механизма.

    Установите крышку клапанного

механизма.







2. ПРИМЕЧАНИЕ: Установите новые

уплотнения топливных  форсунок в крышку
клапанного механизма.

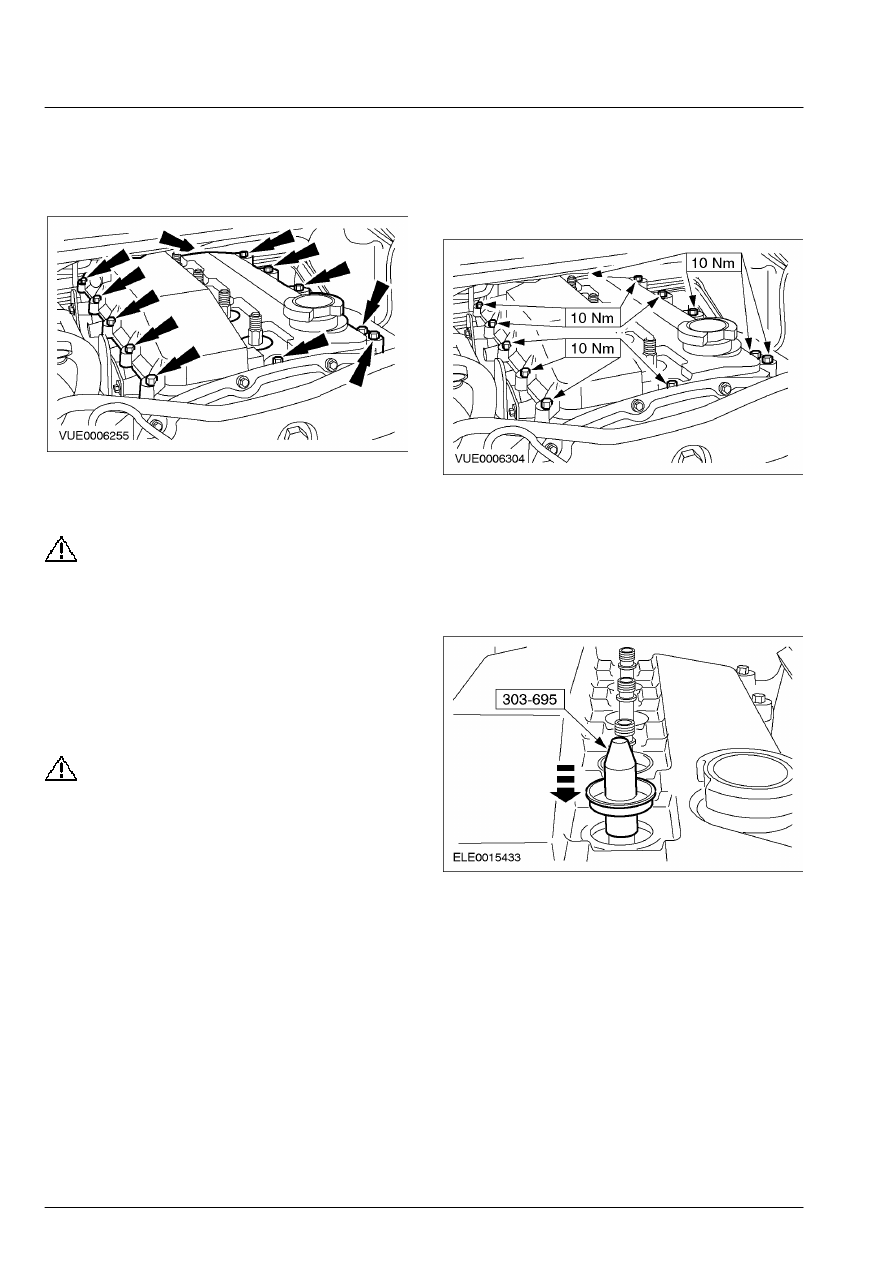

    Используя специальный инструмент,

установите уплотнения топливных
форсунок в  крышку клапанного механизма.







303-01A-23

Двигатель — 2.4 л дизель 303-01A-23



НА АВТОМОБИЛЕ (ПОДОЛЖЕНИЕ)



3.  Подсоедините шланг PCV к крышке

клапанного механизма.







4. ПРИМЕЧАНИЕ: Установите новый

возвратный  топливопровод топливных
форсунок.

    Установите возвратный топливопровод

топливных форсунок.









5.  Подсоедините возвратный топливопровод

топливных форсунок к топливным
форсункам.







6. ПРИМЕЧАНИЕ: Установите новые питающие

топливопроводы высокого давления.

    Установите питающие топливопроводы

высокого давления.







7. ПРИМЕЧАНИЕ: На этой стадии не

затягивайте  ниппельные соединения питающих
топливопроводов высокого давления.

    Подсоедините питающие топливопроводы

высокого давления к топливному насосу
высокого давления.
