303-00-33

Двигатель - Общая информация 303-00-33



ОБЩИЕ ПРОЦЕДУРЫ



Диаметр поршня



Общее оборудование





Микрометр



1. ПРИМЕЧАНИЕ: Отметьте поршень, если он

подлежит  установке на место.

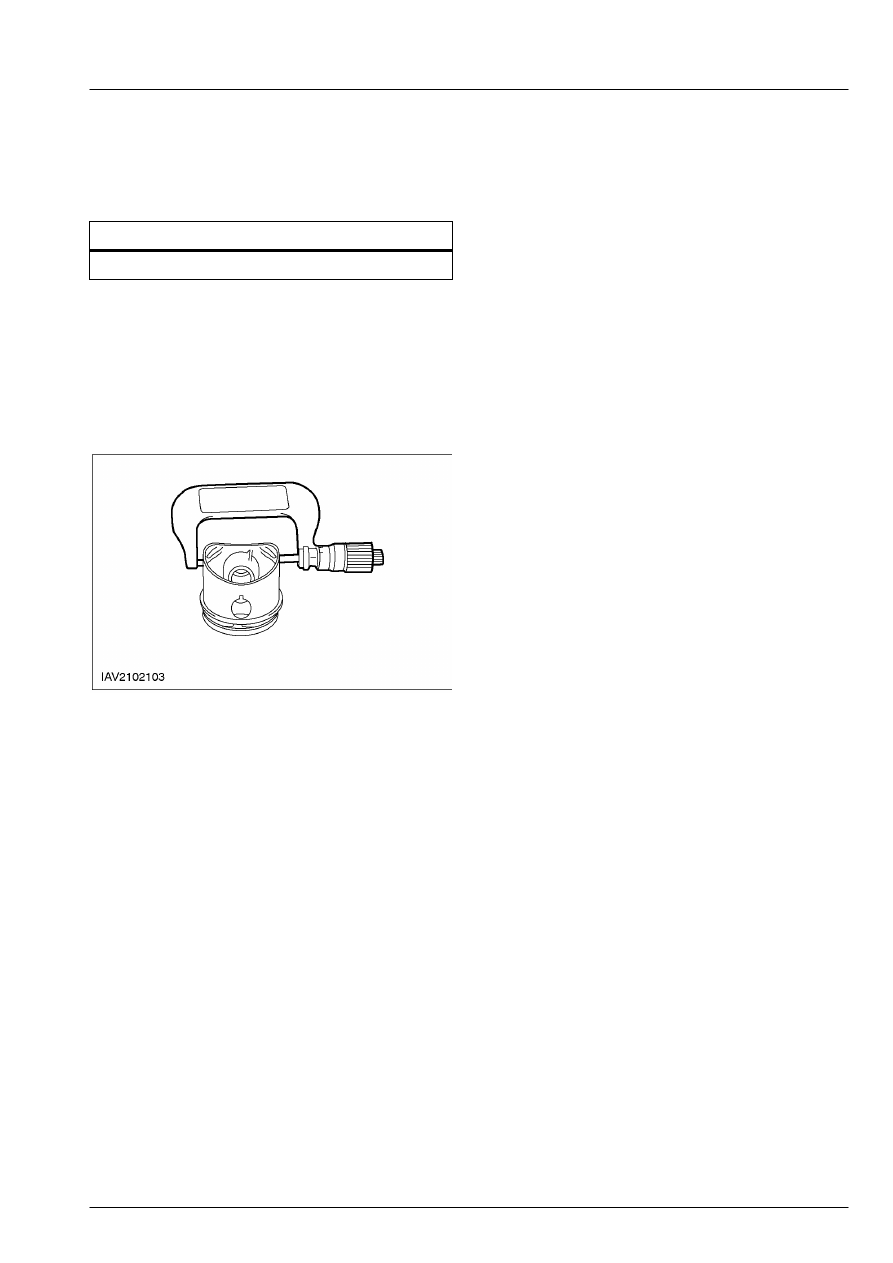

    Используя    микрометр , измерьте  диаметр

поршня в двух направлениях.

        •  Измерение диаметра поршня проводите на

высоте расположения поршневого пальца,
но  со смещением на 90 градусов от оси
пальца







303-00-34

Двигатель - Общая информация 303-00-34



ОБЩИЕ ПРОЦЕДУРЫ



Зазор в стыке поршневого кольца



1.

ПРЕДОСТЕРЕЖЕНИЕ: Не путайте

поршневые кольца.  Устанавливать
поршневые кольца  следует в том же
самом положении и на те же  самые
места.

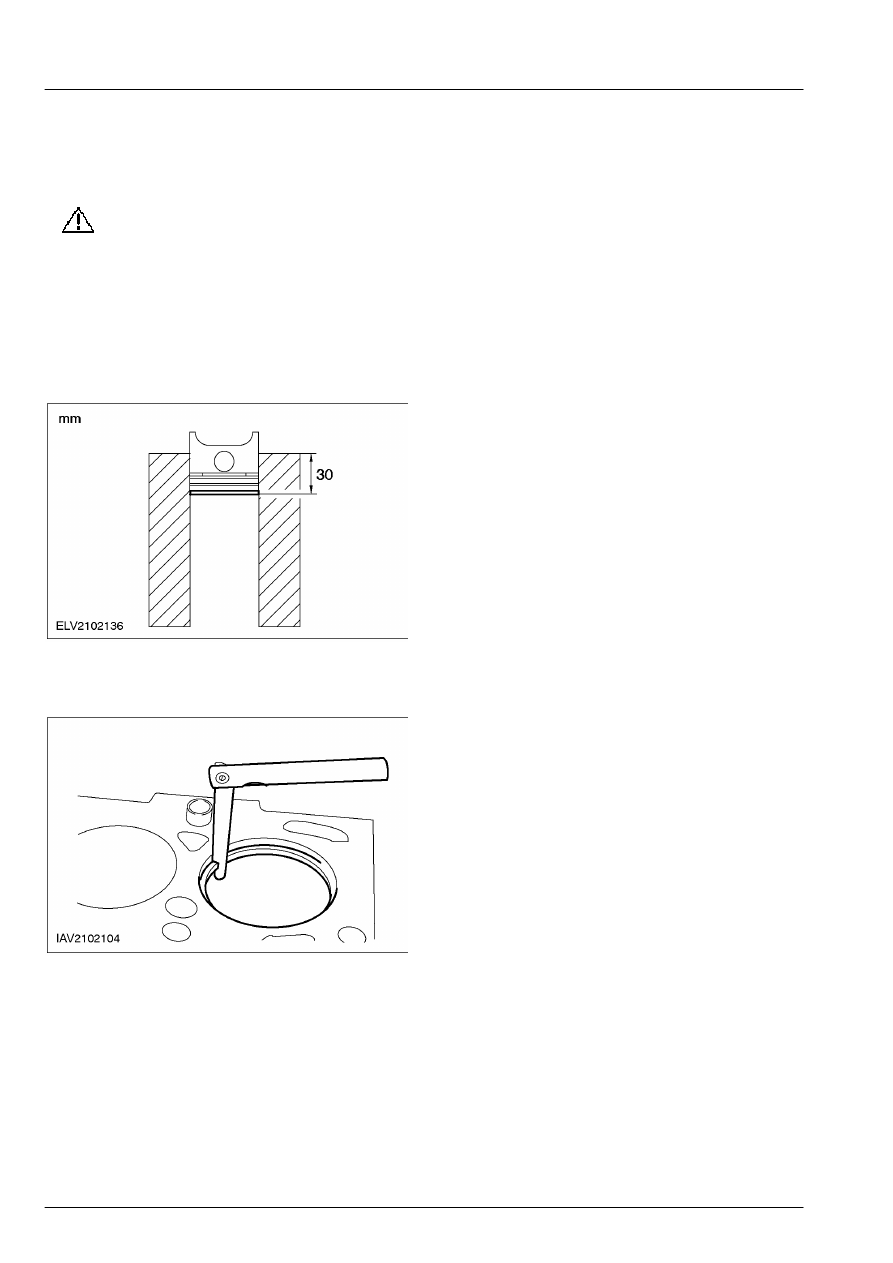

    Возьмите поршневое кольцо и  используйте

поршень без колец, чтобы  втолкнуть
поршневое кольцо в цилиндр
приблизительно на 30 мм.









2.  Используя    комплект щупов,  измерьте

зазор в стыке поршневого  кольца.







303-00-35

Двигатель - Общая информация 303-00-35



ОБЩИЕ ПРОЦЕДУРЫ



Зазор между канавкой и поршневым кольцом



Общее оборудование





Комплект щупов



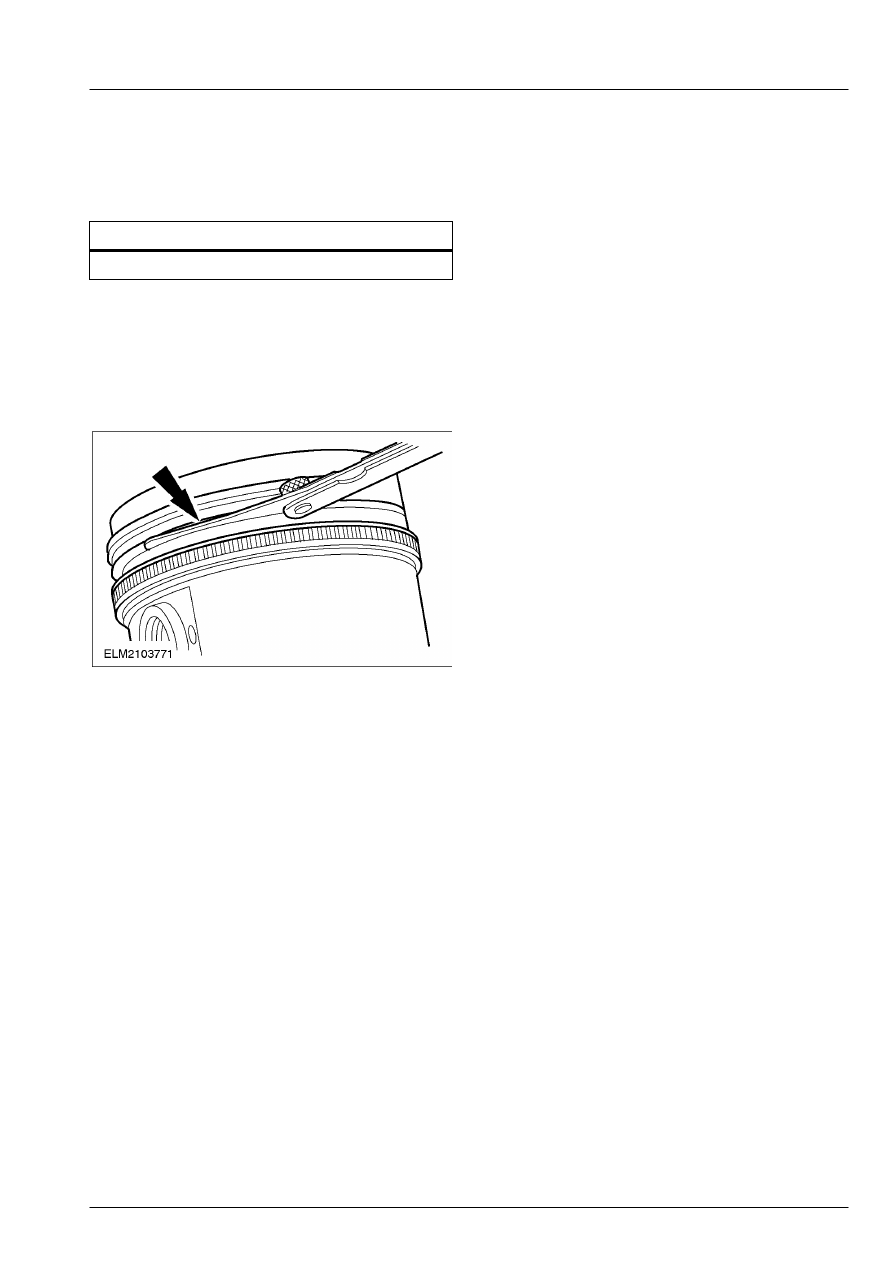

1. ПРИМЕЧАНИЕ: Поршневое кольцо должно

выступать из  канавки поршня.  Чтобы
определить зазор по высоте  между канавкой и
кольцом, вставьте щуп  прямо в канавку за
кольцом.

    Используя    комплект щупов ,  измерьте

зазор по высоте между канавкой и  кольцом.







303-00-36

Двигатель - Общая информация 303-00-36



ОБЩИЕ ПРОЦЕДУРЫ



Диаметр поршневого пальца



1. ПРИМЕЧАНИЕ: Поршень и поршневой палец

образуют  единую пару.  Не путайте эти
элементы.

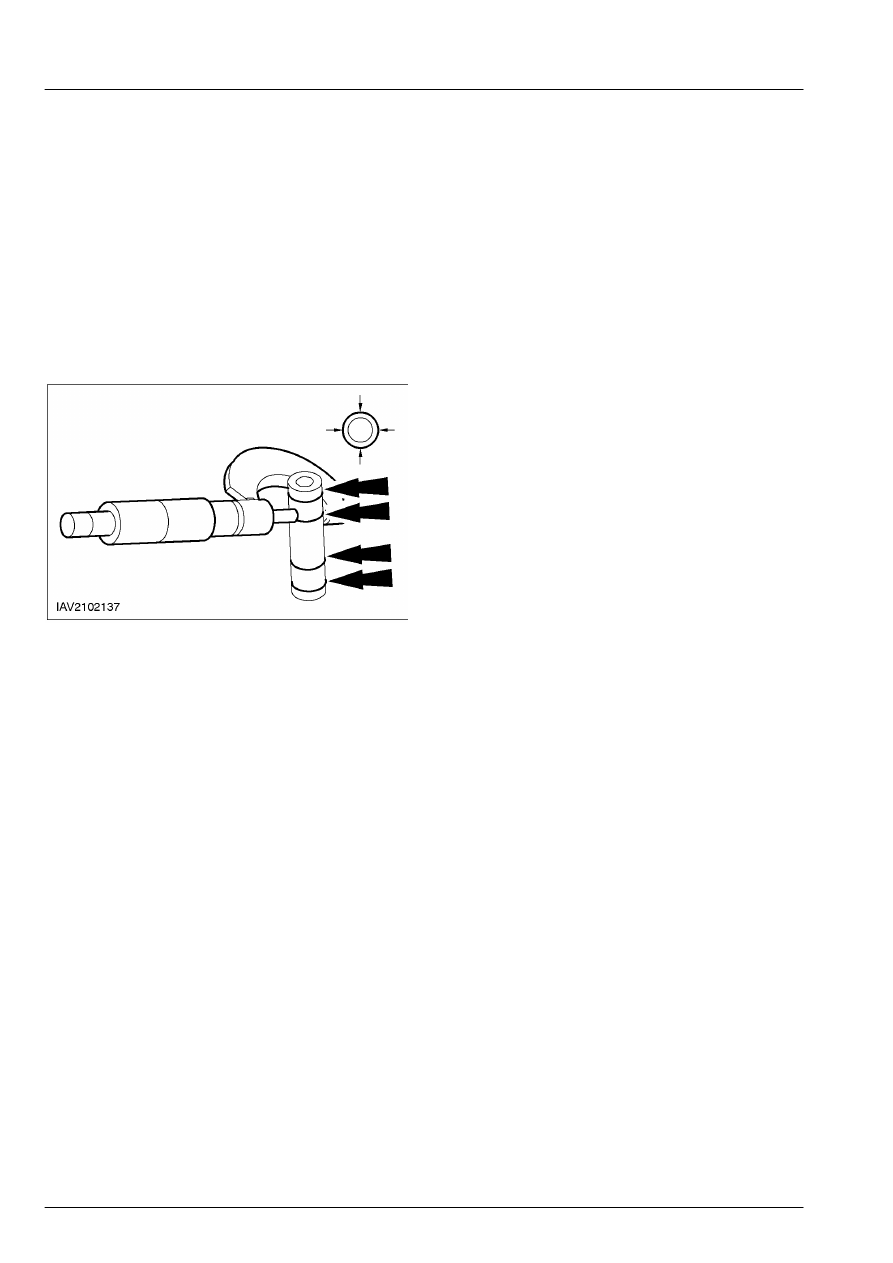

    Измерьте диаметр поршневого пальца.
        •  Измерение проводите в двух  направлениях
        •  Если значения не соответствуют

спецификации, установите новый поршень и
новый поршневой палец.
