Ford Transit (2001 год). Руководство - часть 112

303-00-21

Двигатель - Общая информация 303-00-21



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

 12.  Снимите масляный манометр и переходник

масляного манометра.



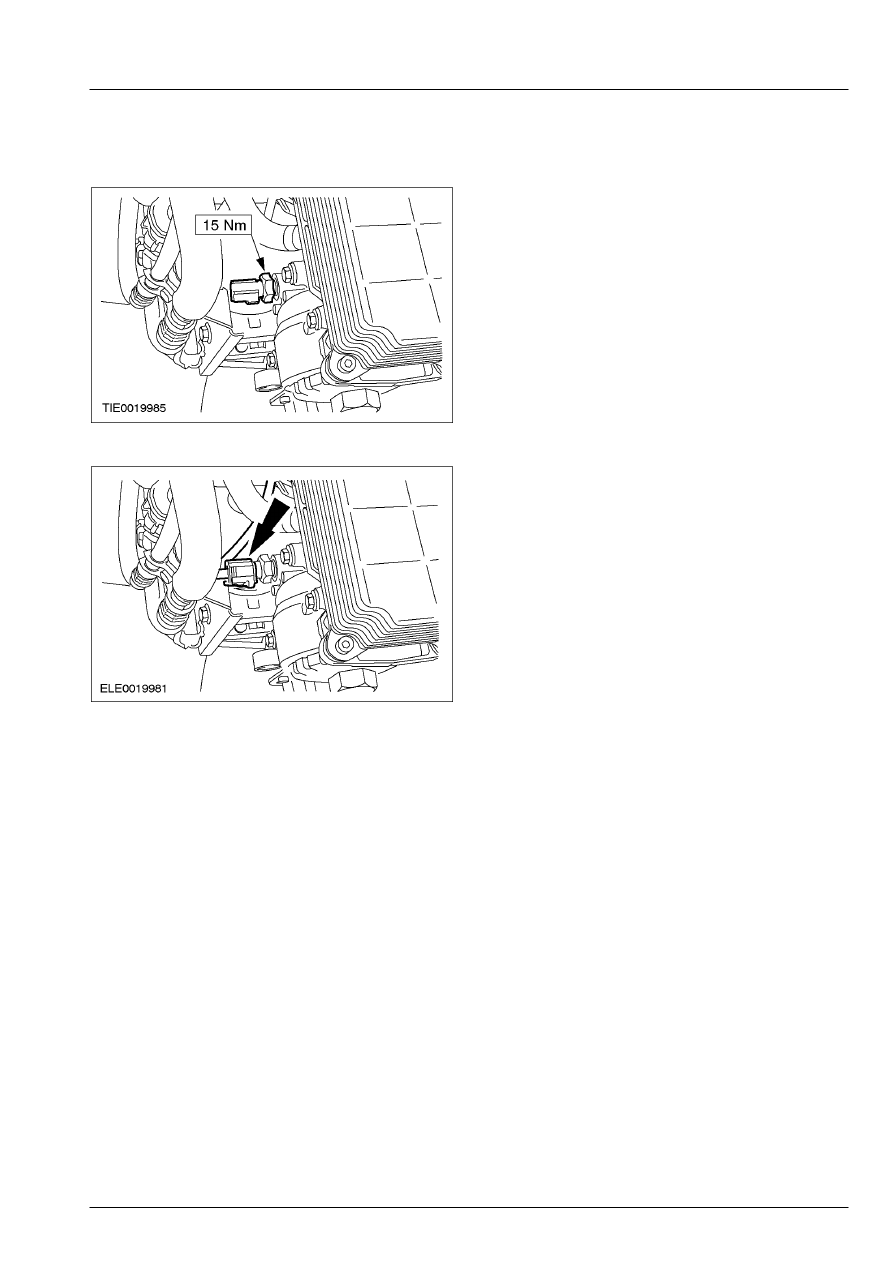

 13.  Установите реле давления масла.



 14.  Состыкуйте штекерный разъем реле  давления

масла.

 15.  Опустите автомобиль.

Проверка клапанного механизма -  статическая
(двигатель выключен)
  1.  Снимите крышку клапанного механизма.

Двигатель - 2.4L Diesel -    За дополнительной
информацией обратитесь к Разделу 303-01A /
303-01B / 303-01C.  Двигатель -  2.0L Diesel -

Проверьте все элементы клапанного  механизма на
наличие повреждений и износа.  Удостоверьтесь в
том, что  установлены только подлинные
элементы, а  все гайки и болты затянуты
предписанным  усилием затяжки.

303-00-22

Двигатель - Общая информация 303-00-22



ОБЩИЕ ПРОЦЕДУРЫ



ОБЩИЕ ПРОЦЕДУРЫ

Диаметр шейки распределительного вала

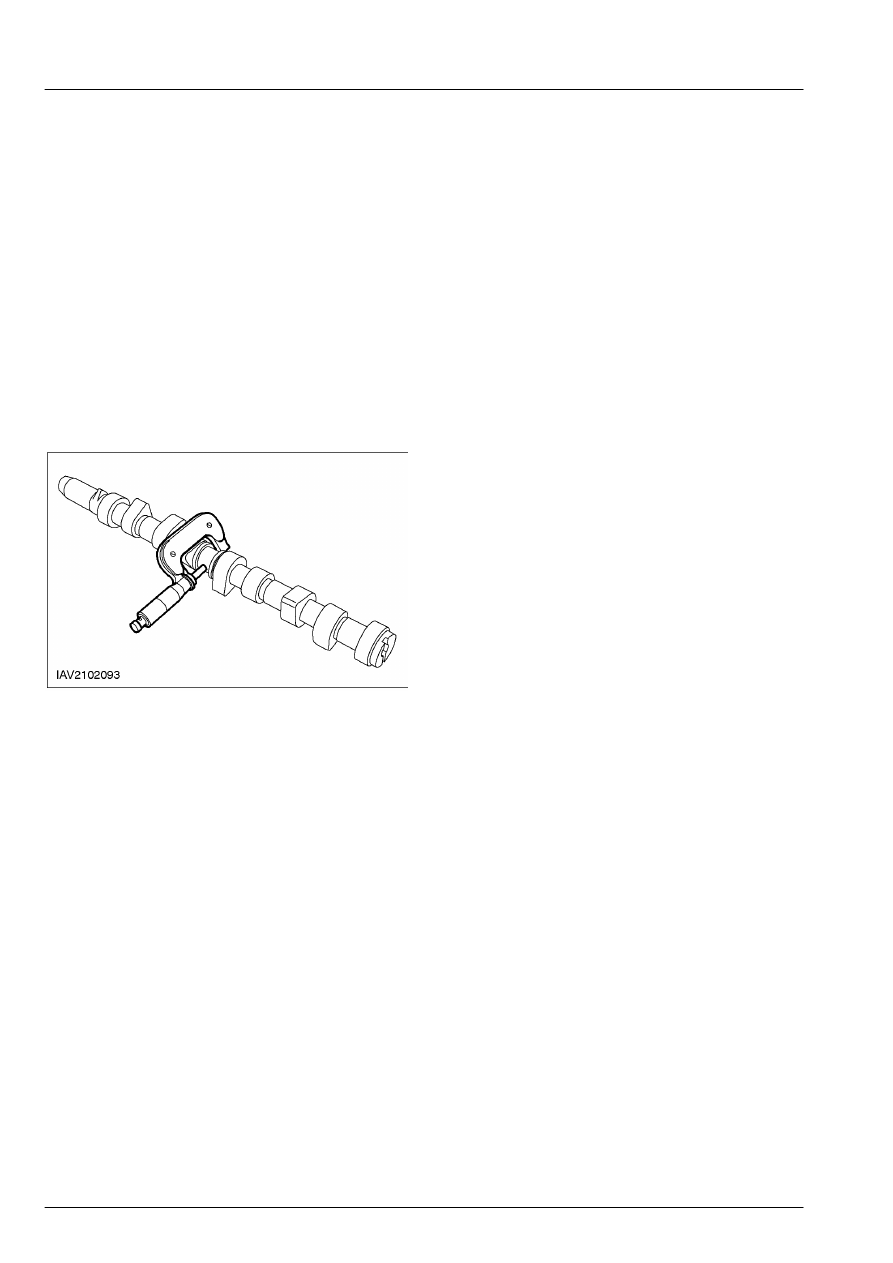

1.  Определите диаметры шеек

распределительного вала

        •  Чтобы определить, имеется ли  овальность

шеек вала, измерьте диаметр  через
интервалы в 90 градусов, используя
микрометр .

        •  Чтобы определить, имеется ли  конусность,

измерьте диаметр каждой шейки в  двух
местах, сдвинутых по оси шейки.

        •  Если результаты измерений не

соответствуют норме, установите новый
распределительный вал.







303-00-23

Двигатель - Общая информация 303-00-23



ОБЩИЕ ПРОЦЕДУРЫ



Радиальный зазор в шейке распределительного вала.



1. ПРИМЕЧАНИЕ: Точно следуйте

предписанной процедуре.  Для выполнения
следующих  измерений следует снять толкатели
клапанов.

ПРИМЕЧАНИЕ: Убедитесь в правильности типа
распредвала (в соответствии  спецификации).
ПРИМЕЧАНИЕ: Крышки подшипников и шейки
распредвала  должны быть чистыми и
незамасленными.

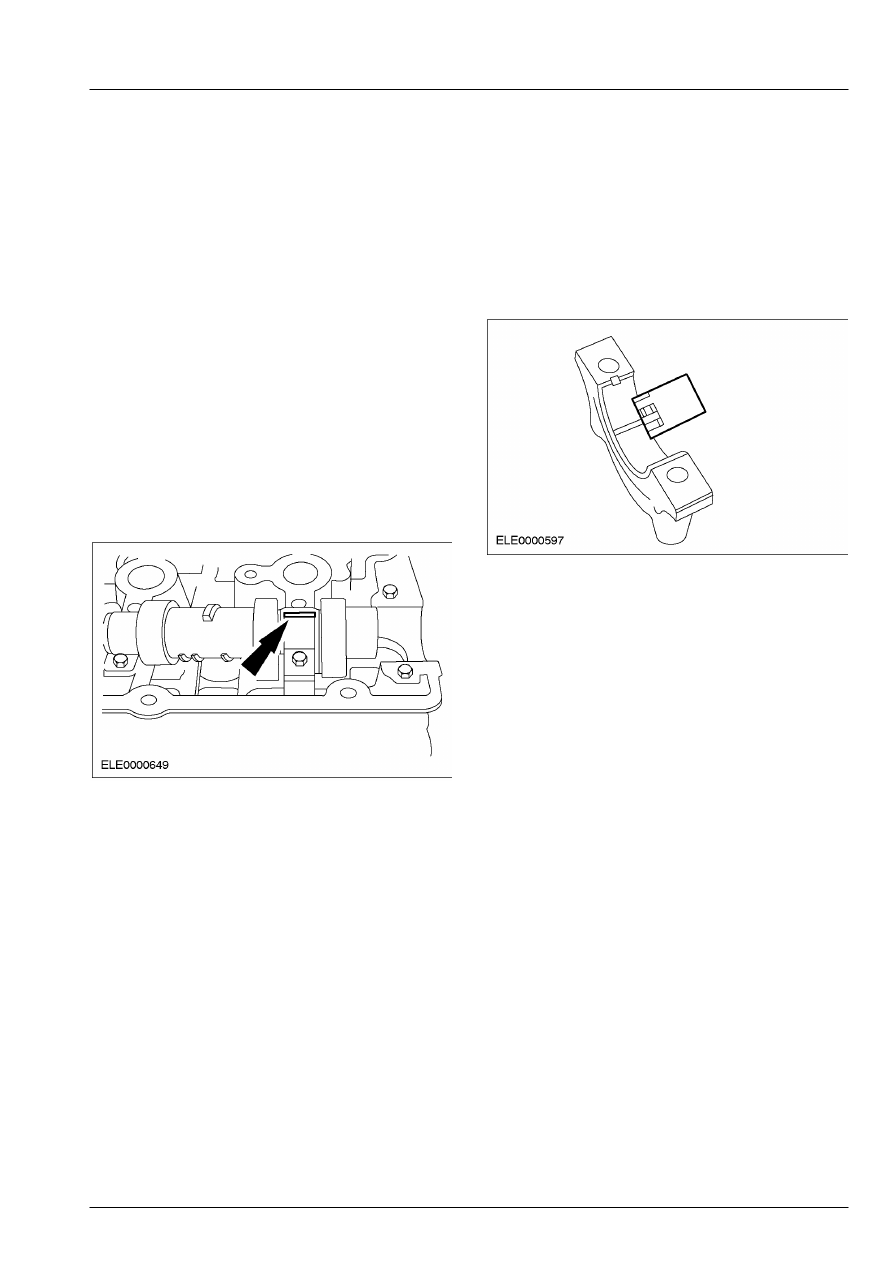

    Положите нить измерителя зазоров

Plastigage  на крышку подшипника.

        •  Установите распредвал в головку

цилиндров, не смазывая его.

        •  Положите нить измерителя зазоров

Plastigage, равную по длине ширине крышки
подшипника, на соответствующую шейку.









2.  Следуя последовательности  затягивания,

установите крышки подшипников
распредвала.  Обратитесь к
соответствующему Разделу 303-01.

3. ПРИМЕЧАНИЕ: Не стучите по крышкам

подшипника.

    Снимите крышки подшипников, обратитесь

к соответствующему Разделу 303-01.

 4.  Используя    Plastigage, снимите  показание.
        •  Сравните ширину нити измерителя  зазоров

Plastigage со шкалой Plastigage.

        •  Показание шкалы соответствует

радиальному зазору в подшипнике.







303-00-24

Двигатель - Общая информация 303-00-24



ОБЩИЕ ПРОЦЕДУРЫ



Осевой зазор распределительного вала



1. ПРИМЕЧАНИЕ: Убедитесь в правильности

типа  распределительного вала (в соответствии
спецификации).

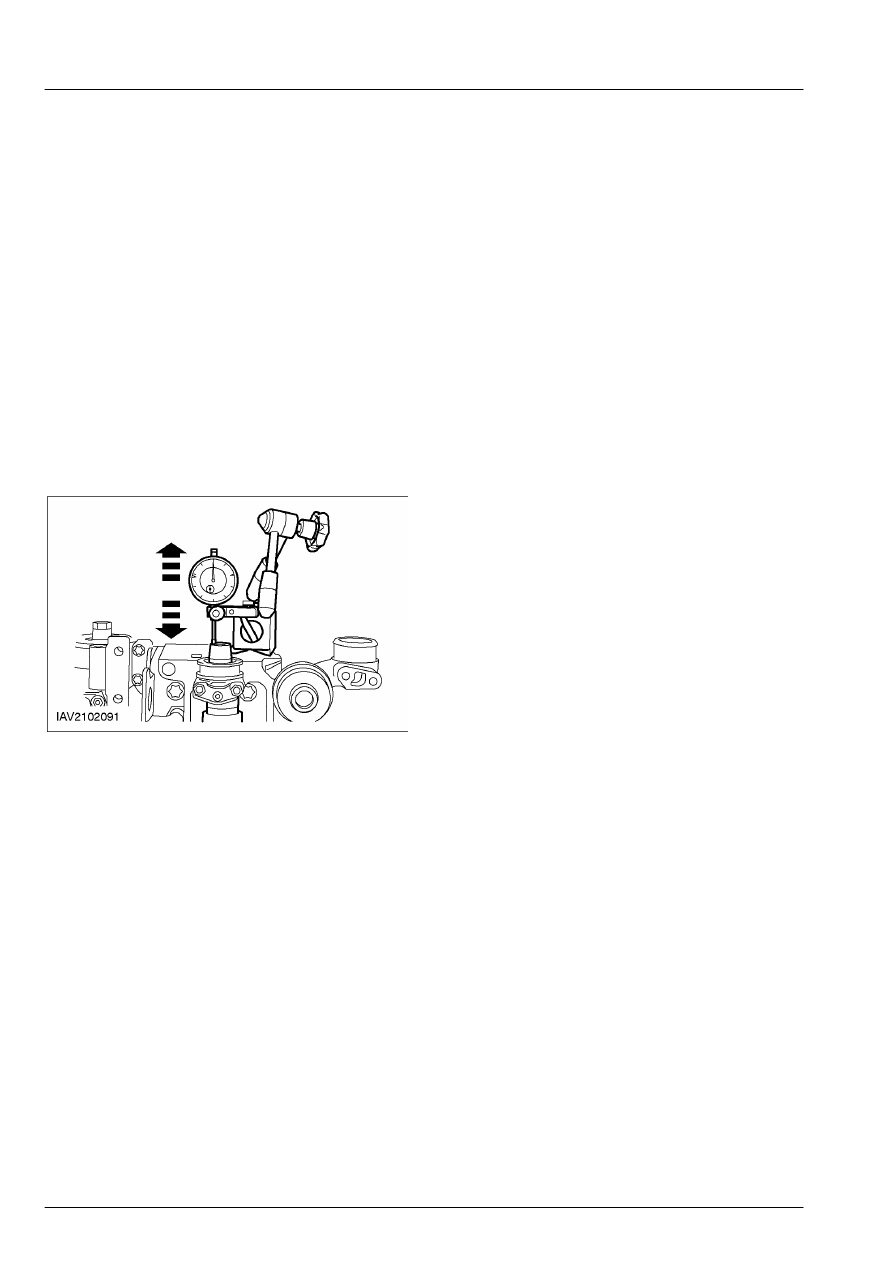

    Используя циферблатный индикатор,

измерьте осевой зазор.

        •  Подвигайте распределительный вал в  обоих

направлениях.  Снимите показания и
запишите  максимальное и минимальное
значение.



•

Осевой зазор равен разности между
максимальным и минимальным
значением.

        •  Если результат измерения не  соответствует

спецификации, установите  новые элементы.
