501-05-9

Отделка салона 501-05-9



СНЯТИЕ И УСТАНОВКА



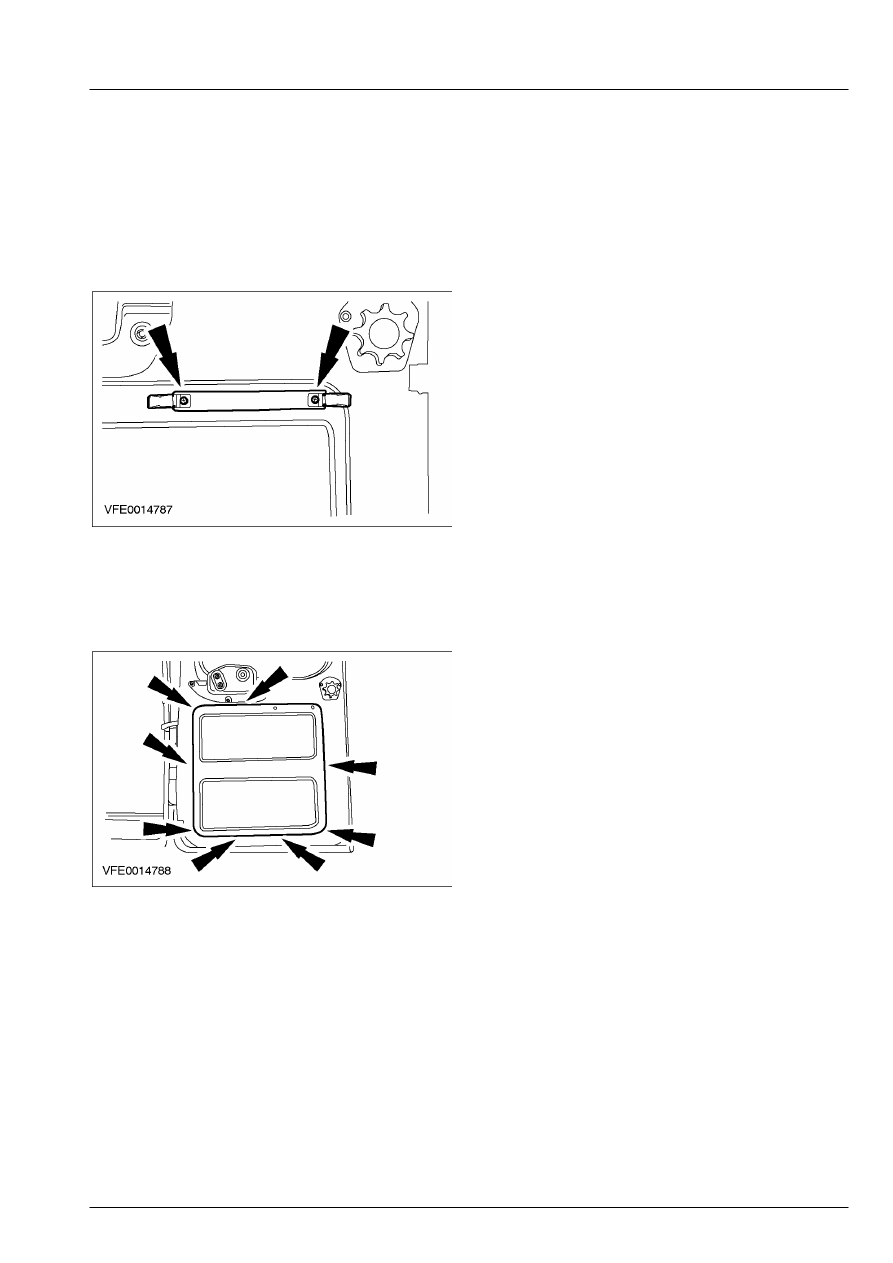

Панель отделки задней двери — автобус/комби/фургон (43 706 0)



Снятие



1.  Снимите внутреннюю ручку задней  двери.

        •  Откиньте крышки, чтобы открыть  болты.







2. ПРИМЕЧАНИЕ: Показана панель отделки

высокого  уровня; аналогично для панели
отделки  низкого уровня.

    Снимите панель отделки задней  двери.







Установка



1.  При установке повторите процедуру  снятия

в обратной последовательности.

501-05-10

Отделка салона 501-05-10



СНЯТИЕ И УСТАНОВКА



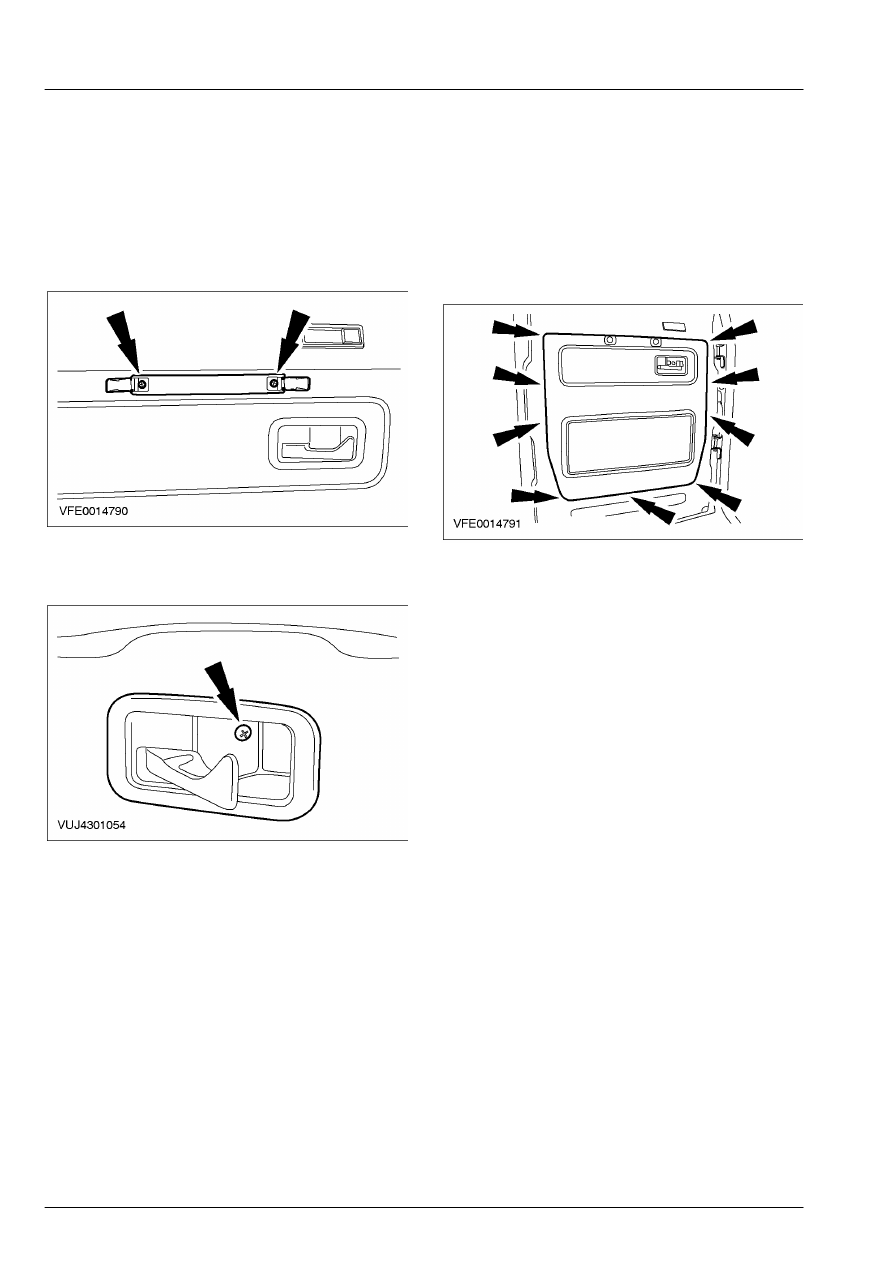

Панель отделки задней двери — кузов типа "шасси" (43 706 0)



Снятие



1.  Снимите внутреннюю ручку задней  двери.

        •  Откиньте крышки, чтобы открыть  болты.









2.  Снимите окантовку внутренней ручки

открывания защелки задней двери.







3. ПРИМЕЧАНИЕ: Показана панель отделки

высокого  уровня; аналогично для панели
отделки  низкого уровня.

    Снимите панель отделки задней  двери.







Установка



1.  При установке повторите процедуру  снятия

в обратной последовательности.

501-05-11

Отделка салона 501-05-11



СНЯТИЕ И УСТАНОВКА



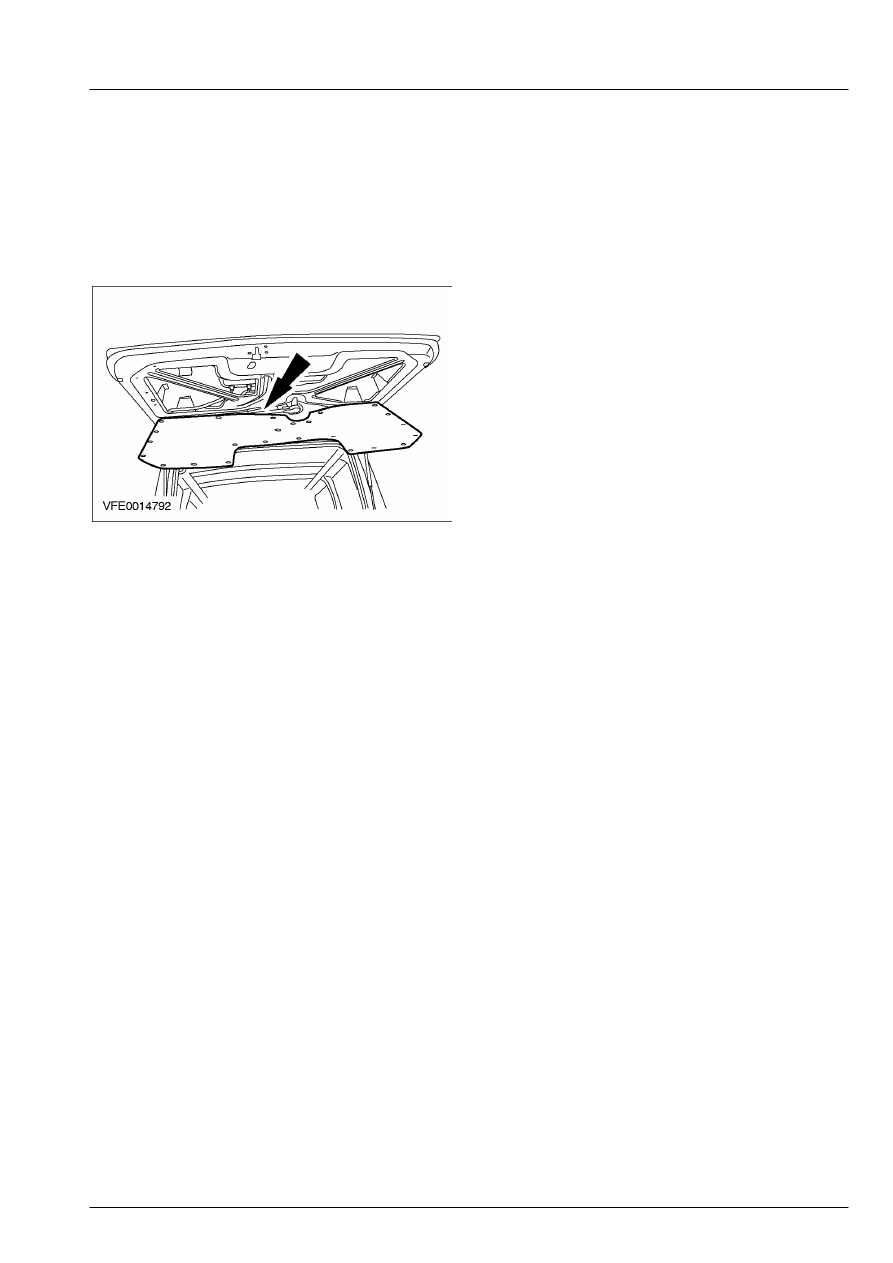

Панель отделки поднимаемой двери багажного отделения (43 744 0)



Снятие



1.  Снимите панель отделки задней двери

багажного отделения(24 зажима).







Установка



1.  При установке повторите процедуру  снятия

в обратной последовательности.

501-05-12

Отделка салона 501-05-12



СНЯТИЕ И УСТАНОВКА



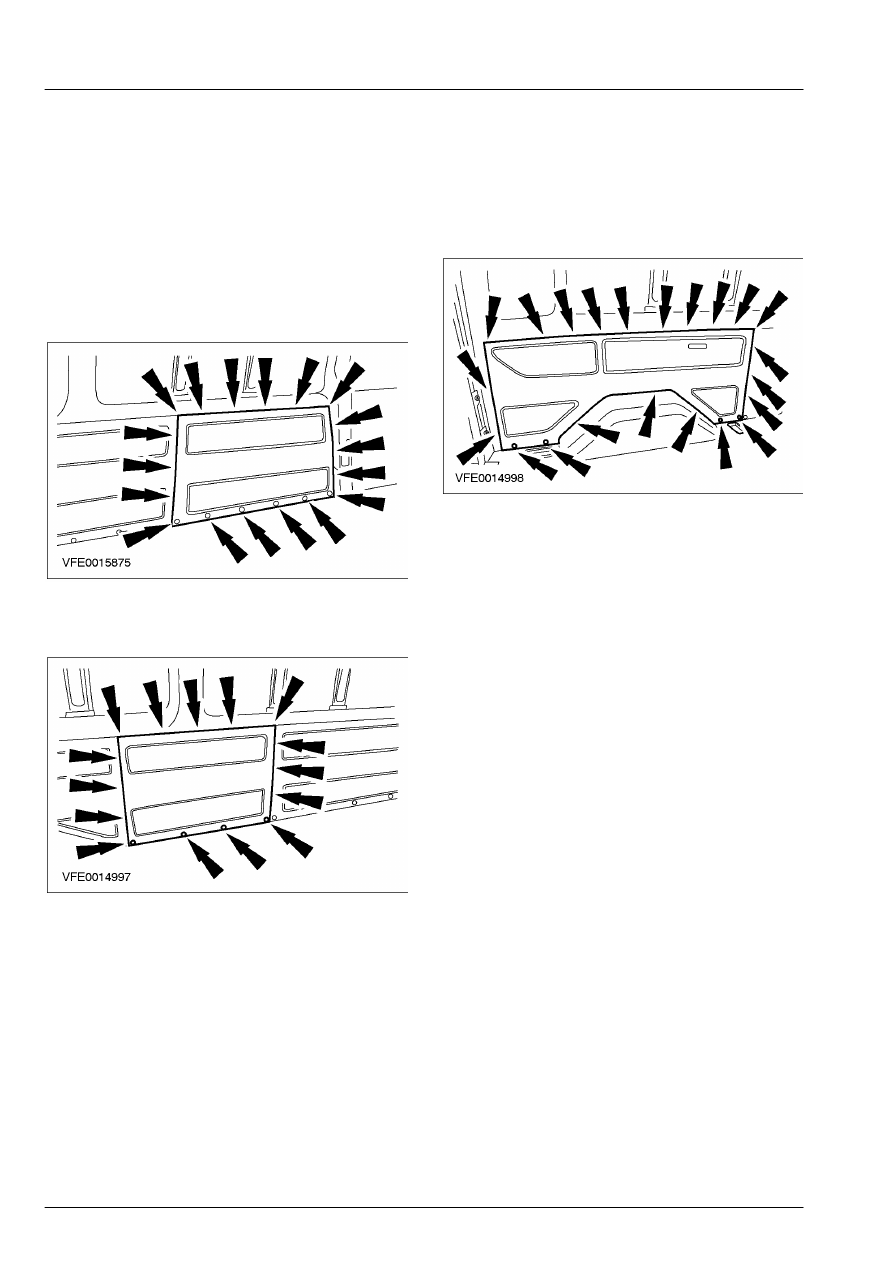

Левая панель отделки грузового отсека (43 746 0)



Снятие

ПРИМЕЧАНИЕ: Показана панель отделки
высокого  уровня; аналогично для панели отделки
низкого уровня.
 1.  Снимите переднюю секцию панели отделки

багажного отделения.









2.  Снимите среднюю секцию панели отделки

багажного отделения.









3.  Снимите заднюю секцию панели отделки

багажного отделения.







Установка



1.  При установке повторите процедуру  снятия

в обратной последовательности.
