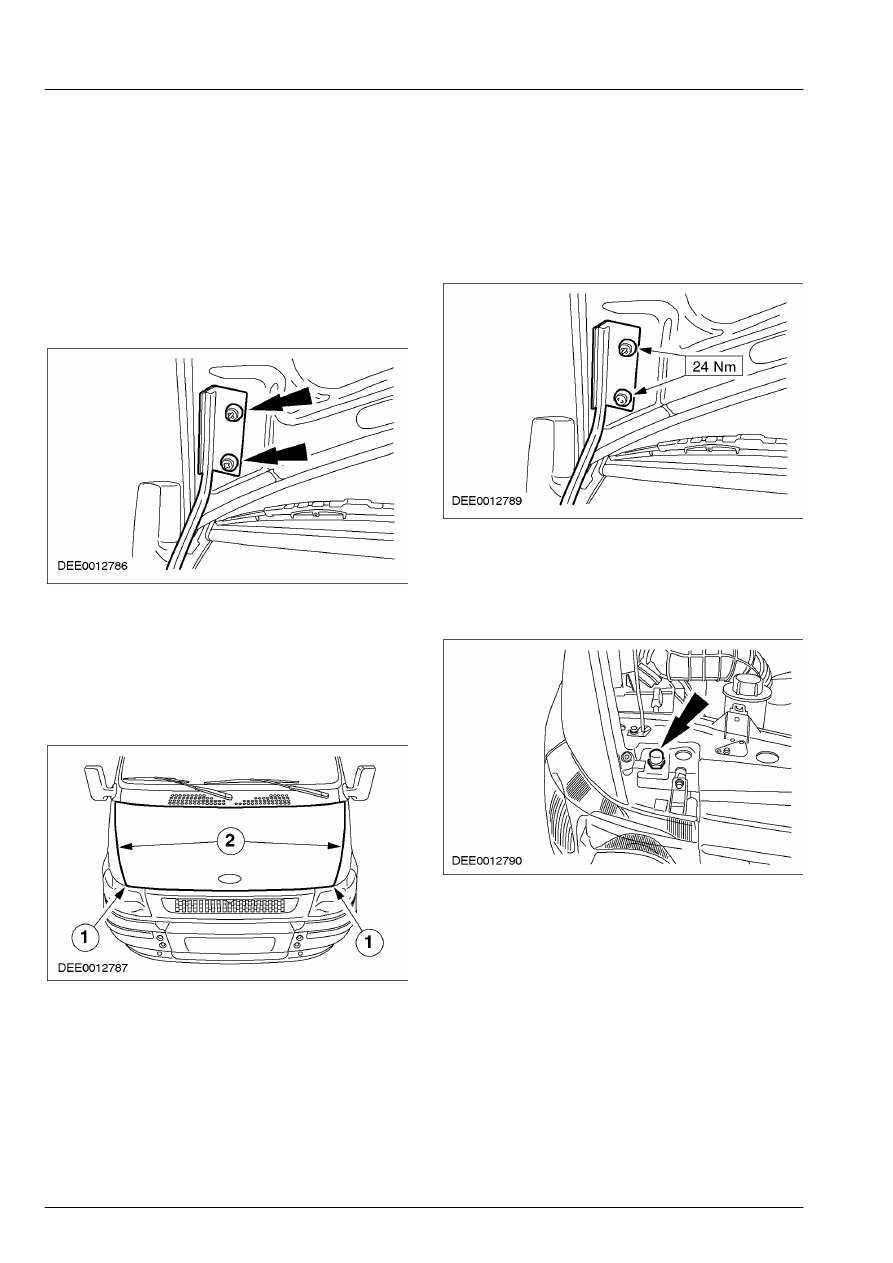

Выверка положения капота (41 213 0)



1. ПРИМЕЧАНИЕ: Регулировка капота

производится при  снятом упоре замка капота.

    Удалите упор замка капота.
 2.  Ослабьте капот.
        •  Отвинтите крепежные болты (по обеим

сторонам).









3.  Отрегулируйте капот в продольном и

поперечном направлениях.

       1. Передний край капота и передние края

крыльев должны быть на одной оси.

       2. Отрегулируйте зазор между капотом и

крыльями (4.0 мм ± 1.0 мм).









4.  Закрепите капот.

        •  Затяните крепежные болты (с обеих

сторон).









5.  Отрегулируйте высоту спереди.

        •  Отрегулируйте капот по высоте верхних

краев крыльев (с обеих сторон)с помощью
резиновых упоров.







501-02-5

Панели задка кузова 501-02-5



ОБЩИЕ ПРОЦЕДУРЫ (ПОДОЛЖЕНИЕ)



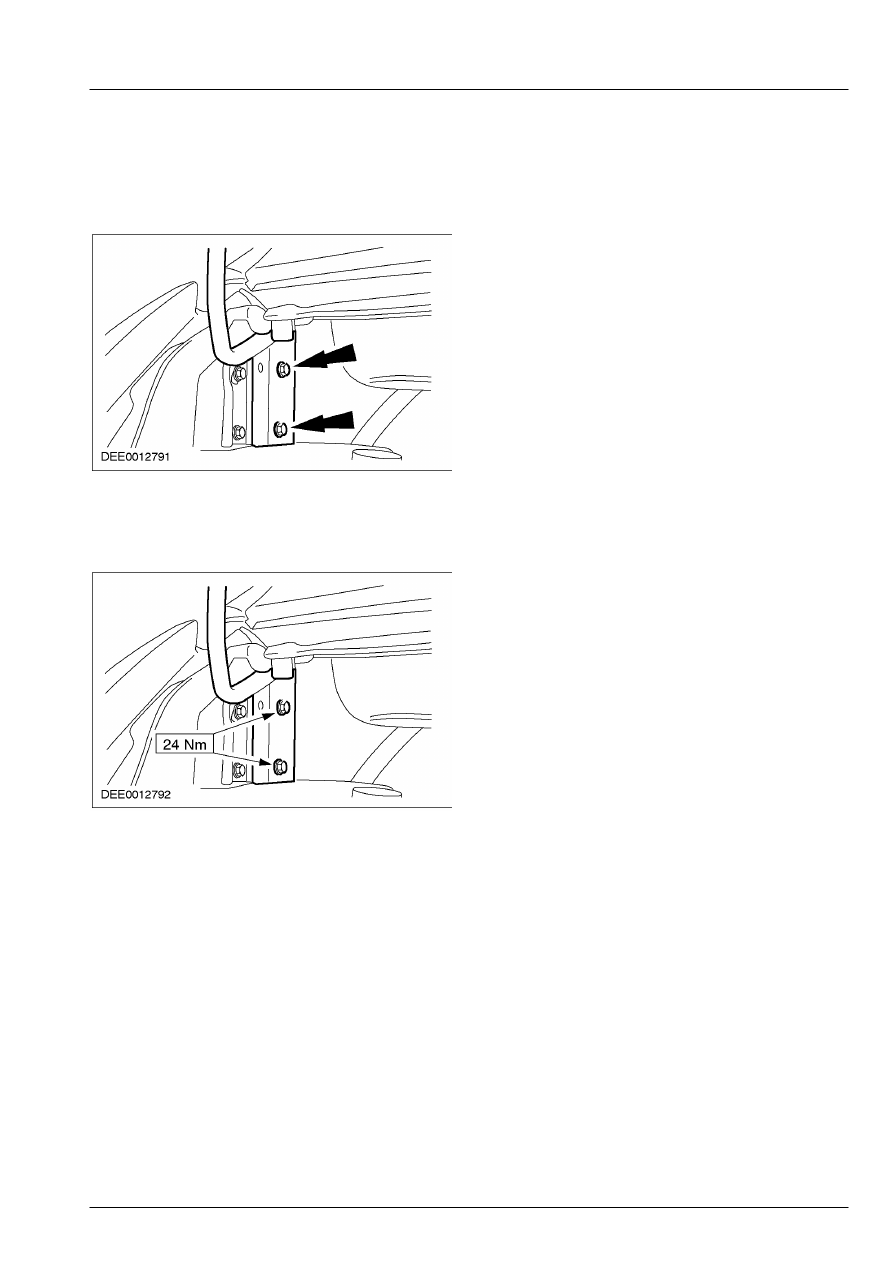

6.  Отрегулируйте высоту сзади.

        •  Ослабьте петли капота и отрегулируйте

высоту заднего края крыла (с обеих
сторон).









7.  Закрепите петли капота.

        •  Затяните крепежные болты (с обеих

сторон).







8. ПРИМЕЧАНИЕ: Регулирование зазора и

выравнивание  краев капота по отношению к
сопрягаемым  компонентам должны быть
надлежащим образом  произведены до того, как
будет установлен  упор замка капота.

    Установите упор замка.
        •  Упор замка должен быть установлен в

незажатом состоянии.

        •  Следует сохранить неизменными зазоры и

высоту.

501-02-6

Панели задка кузова 501-02-6



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

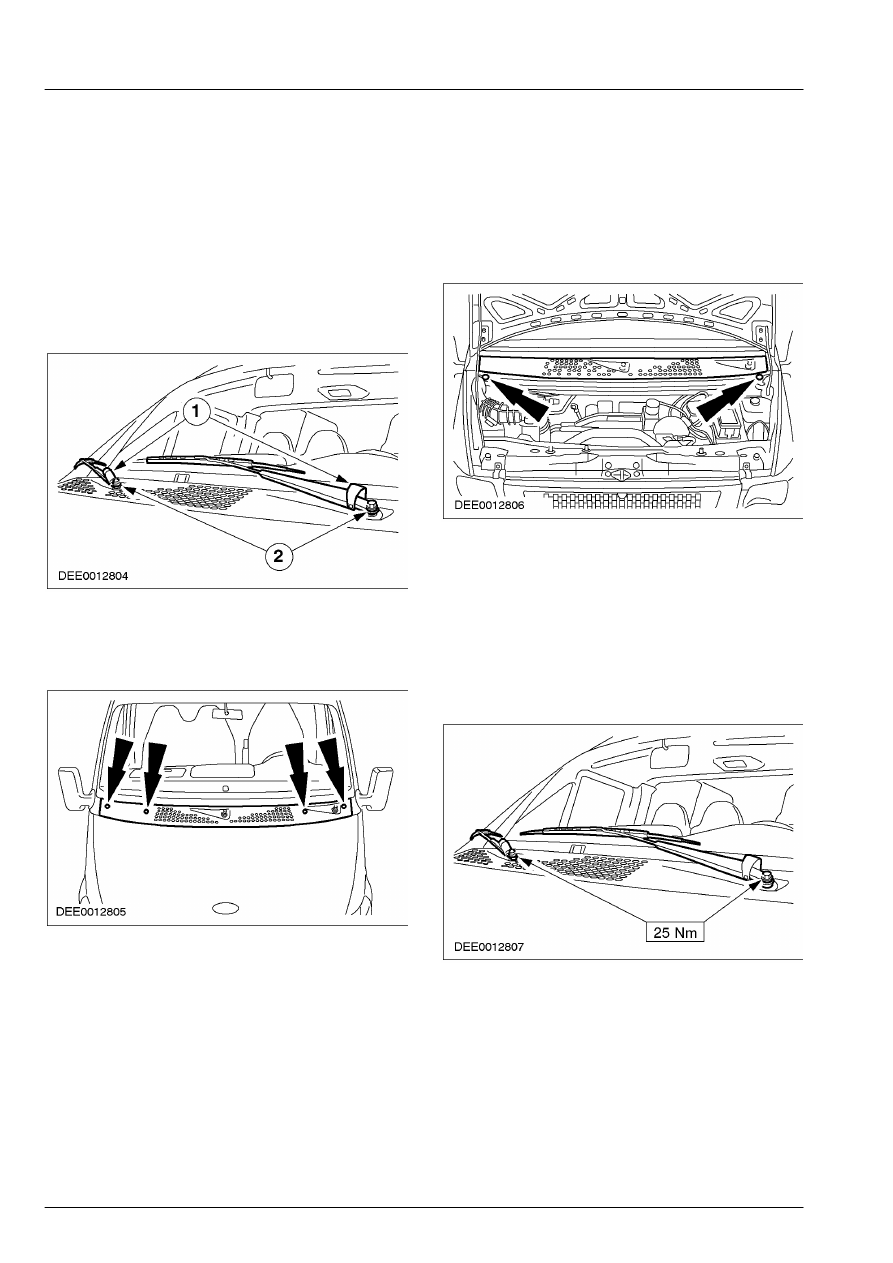

Воздушный дефлектор



Снятие



1.  Снимите рычаги стеклоочистителя.

       1. Отогните пластмассовые колпачки
       2. Отверните гайки.


•

Поднимите рычаги стеклоочистителя и
снимите их с конусов путем раскачивания.









2.  Снимите воздушный дефлектор.

        •  Удалите защитные колпачки и отверните

болты крепления.









3.  Снимите воздушный дефлектор.

        •  Откройте капот и отверните болты

крепления.









4.  Приподнимите воздушный дефлектор и

отсоедините трубопровод сопла омывателя
ветрового стекла.

Установка



1.  I Установите элементы, действуя в

обратной последовательности.







501-02-7

Панели задка кузова 501-02-7



СНЯТИЕ И УСТАНОВКА



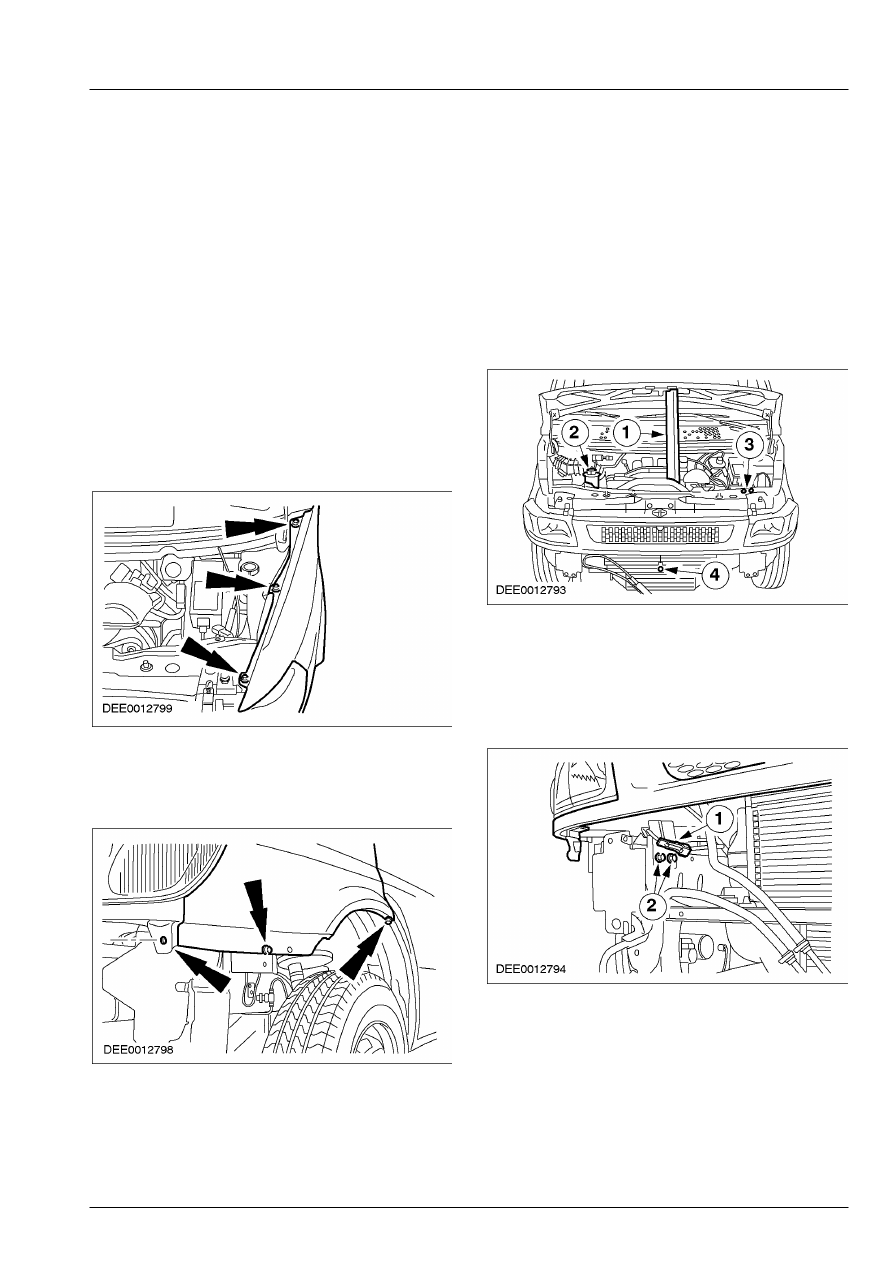

Панель с отверстием для решетки радиатора



Снятие



1.  Отсоедините провод массы от

аккумулятора.    За дополнительной
информацией обратитесь к Разделу 414-01.

 2.  Снимите передний бампер.    За

дополнительной информацией обратитесь к
Разделу 501-19.

 3.  Отсоедините охладитель жидкости

усилителя рулевого управления и отведите
на одну сторону.

 4.  Отсоедините крыло в верхней части.
        •  Отверните болты крепления (с обеих

сторон).









5.  Отсоедините крыло в нижней части.

        •  Отверните болты крепления (с обеих

сторон).









6.  Отсоедините регулировочные  элементы.

       1. Закрепите капот с помощью подходящей

опоры.

       2. Отсоедините расширительный бачок.
       3. Отсоедините кронштейн интерфейсного

блока батареи (BJB).

       4. Отсоедините опору замка капота.









7.  Отсоедините панель проема решетки

радиатора от боковых элементов.

       1. Отсоедините зажим электропроводки.
       2. Отверните болты крепления (с обеих

сторон).
