Примеры недопустимого конденсата (как правило, вызванного
проникновением воды в фонарь):

• лужица воды внутри фонаря;

• крупные капли, следы течи или дорожки на внутренней стороне

стекла.

При наличии указанных выше условий недопустимого конденсата
обратитесь к дилеру для их устранения.

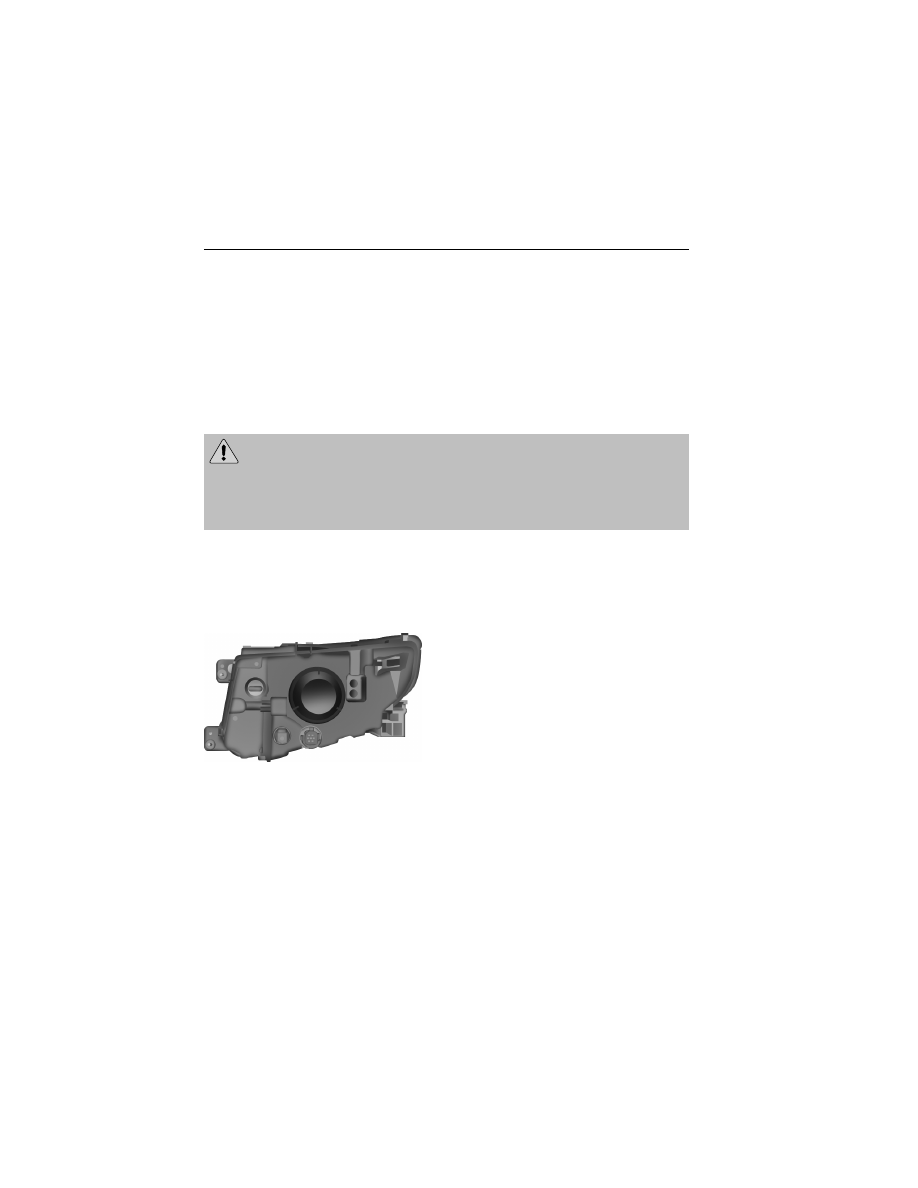

Замена ламп фар

ПРЕДОСТЕРЕЖЕНИЕ. Осторожно обращайтесь с
галогенными лампами и храните их в недоступном для детей

месте. Берите лампы только за пластмассовое основание и не
прикасайтесь к стеклу. Жир с кожи рук может привести к поломке
колбы лампы при последующем включении.

Примечание. При случайном касании колбы лампы ее необходимо
очистить медицинским спиртом перед использованием.

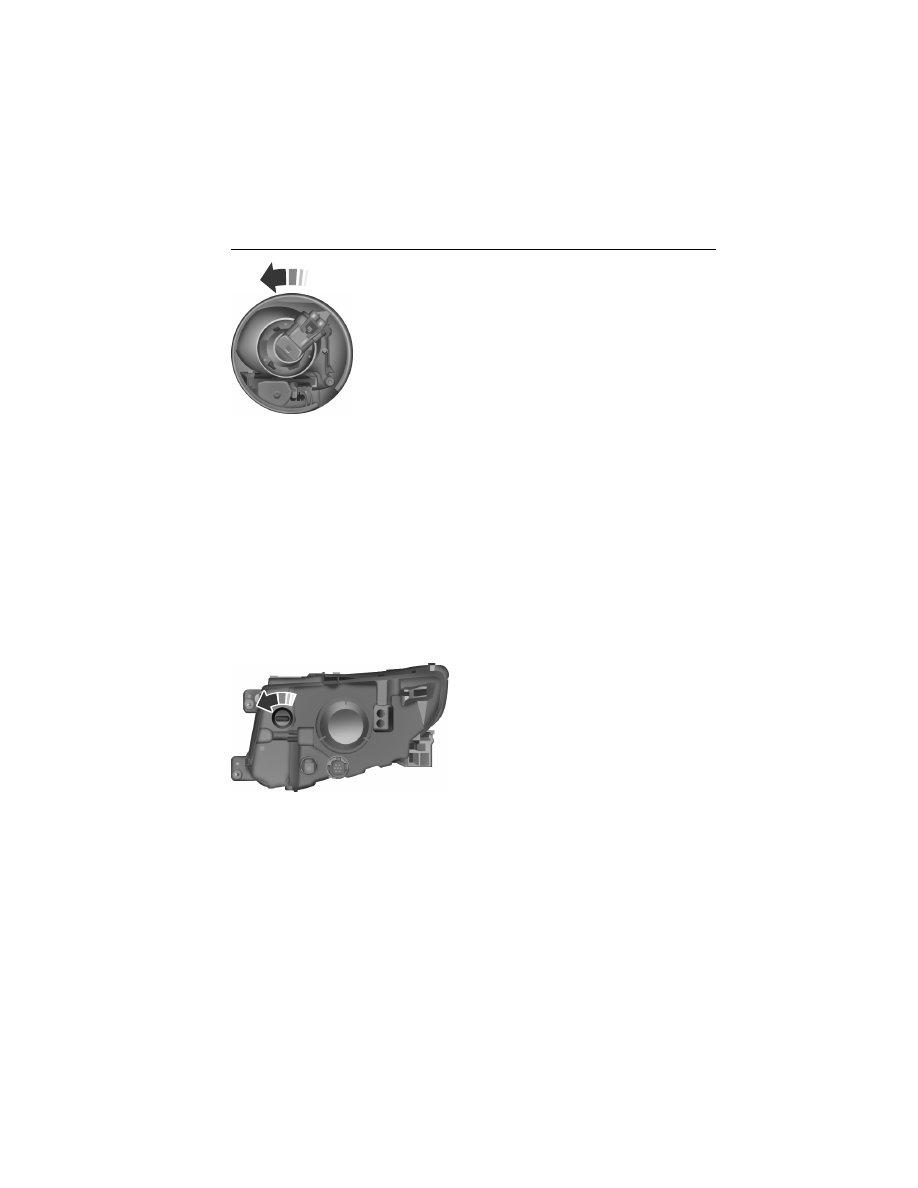

1. Убедитесь, что переключатель модуля управления фарами
находится в выключенном положении.

2. Откройте капот.

3. Снимите крышку лампы.

Обслуживание

281

4. Поверните патрон лампы против часовой
стрелки и снимите его.

5. Отсоедините электрический разъем.

6. Установите новую лампу в порядке, обратном снятию.

Замена газоразрядных ламп фар (при наличии)

Лампы фар ближнего света для данного автомобиля используют
источник «разряда высокой интенсивности». Эти лампы
функционируют при высоком напряжении. При выходе лампы из
строя лампа и пускатель в сборе должны быть заменены
авторизованным дилером.

Замена ламп передних стояночных фонарей/указателей
поворота

1. Убедитесь, что переключатель модуля управления фарами
находится в выключенном положении.

2. Откройте капот.

3. Достаньте руками переднюю
обшивку.

4. Поверните патрон лампы против
часовой стрелки и извлеките его из
фонаря в сборе.

5. Осторожно извлеките лампу из
патрона и вставьте новую лампу.

6. Установите патрон лампы в фонарь в сборе и поверните по часовой
стрелке для фиксации.

282

Обслуживание

Замена ламп габаритных фонарей / стоп-сигнала / указателей
поворота / боковых фонарей и фонарей заднего хода

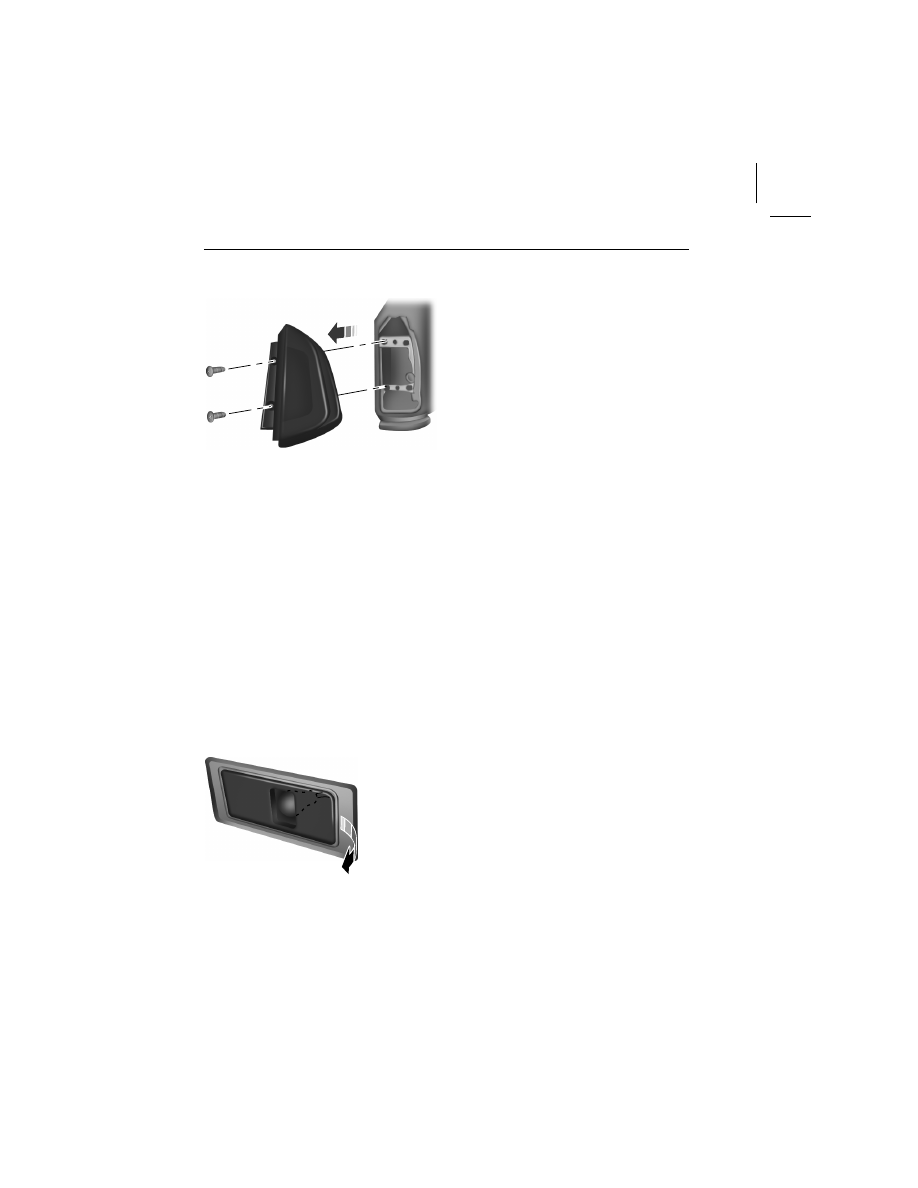

1. Убедитесь, что переключатель
фар находится в выключенном
положении, затем откройте
заднюю поднимающуюся дверь,
чтобы получить доступ к болтам
фонаря в сборе.

2. Выкрутите два болта из фонаря
в сборе.

3. Осторожно снимите фонарь в сборе с автомобиля, вынув по
прямой, чтобы обнажить патрон лампы.

4. Поверните патрон лампы против часовой стрелки и извлеките его
из фонаря в сборе.

5. Прямым движением извлеките лампу из патрона и вставьте новую.

6. Установите патрон лампы в фонарь в сборе и поверните по часовой
стрелке для фиксации.

7. Осторожно установите задний габаритный фонарь в сборе на
автомобиль, закрепив двумя болтами.

Замена ламп верхнего стоп-сигнала

Данный автомобиль оборудован верхним центральным светодиодным
стоп-сигналом. Он сконструирован таким образом, чтобы
функционировать в течение всего срока службы автомобиля. При
необходимости замены обратитесь к авторизованному дилеру.

Замена ламп освещения номерного знака

1. Убедитесь в том, что переключатель
передних фар находится в выключенном
положении.

2. Нажмите на рычаг и аккуратно отделите
лампу освещения номерного знака в сборе
(находится над номерным знаком) от задней
поднимающейся двери.

3. Поверните патрон лампы против часовой стрелки и извлеките его
из фонаря в сборе.

Обслуживание

283

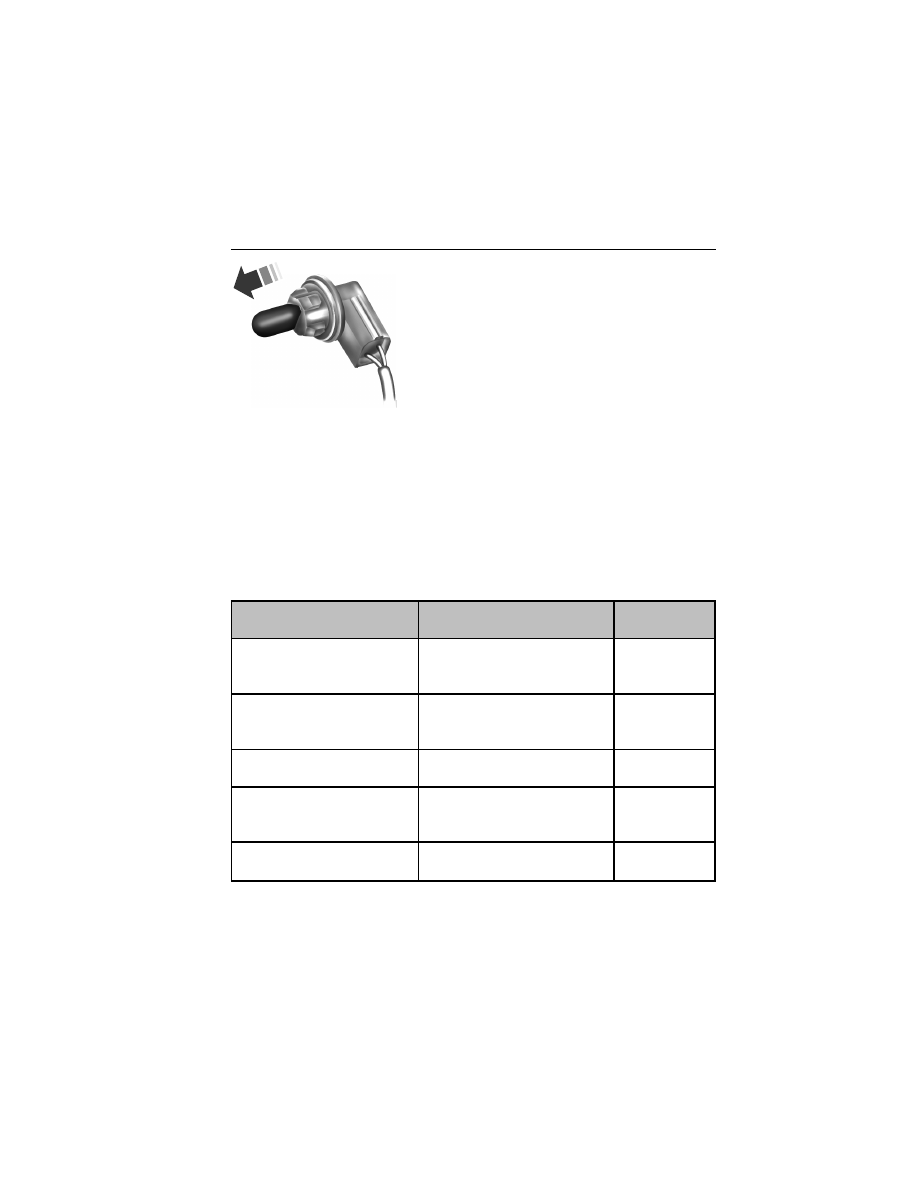

4. Прямым движением извлеките лампу из
патрона и вставьте новую.

5. Установите патрон лампы в фонарь в
сборе и поверните по часовой стрелке для
фиксации.

6. Для установки аккуратно прижмите
фонарь в сборе к задней поднимающейся
двери.

ТАБЛИЦА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ЛАМП

В таблице ниже приводятся технические характеристики заменяемых
ламп. Лампы фар должны иметь авторизованную маркировку
«D.O.T.» для Северной Америки и «E» для Европы, чтобы
обеспечивать необходимые рабочие характеристики фар, яркость
освещения, пучок света фар, а также безопасную видимость.
Использование рекомендованных ламп не приводит к повреждению
фонаря в сборе и аннулированию соответствующей гарантии, а также
обеспечивает качественное свечение лампы в течение всего срока
использования.

Функция

Количество ламп

Код

маркировки

Фары ближнего/дальнего
света (галогеновые
лампы)

2

HIR2

* Фара HID
(газоразрядная высокой
интенсивности)

2

D3S

* Передний боковой
габаритный фонарь

Нет данных

LED

Передний стояночный
фонарь / указатель
поворота

2

3457NAK
(желтый)

Задний указатель
поворота

2

3757NAK
(желтый)
