Ford Edge (2013 год). Руководство - часть 60

ЗАМЕНА ПРЕДОХРАНИТЕЛЯ

Предохранители

ПРЕДОСТЕРЕЖЕНИЕ. Всегда заменяйте предохранители на
новые, рассчитанные на указанный номинальный ток.

Использование предохранителя, номинальный ток которого выше,
может привести к серьезному повреждению проводки и стать
причиной возгорания.

Если электрические компоненты
вашего автомобиля не работают,
возможно, перегорел
предохранитель. Если
предохранитель перегорел, то
проволочка внутри него

разорвана. Прежде чем производить замену электрических
компонентов, проверьте соответствующие предохранители.

Стандартный номинальный ток предохранителей и цвет

ЦВЕТ

Номи-

нальный

ток

Мини-

предохра-

нители

Стандарт-

ные пре-
дохрани-

тели

Макси-

предохра-

нители

Патроны

макси-

предохра-

нителей

Патрон

предохра-

нителя

2 A

Серый

Серый

—

—

—

3 А

Фиолето-

вый

Фиолето-

вый

—

—

—

4 A

Розовый

Розовый

—

—

—

5 A

Желто-

- коричне-

вый

Желто-

- коричне-

вый

—

—

—

7,5 A

Коричне-

вый

Коричне-

вый

—

—

—

10 А

Красный

Красный

—

—

—

15 А

Синий

Синий

—

—

—

20 А

Желтый

Желтый

Желтый

Синий

Синий

15

Предохранители

245

ЦВЕТ

Номи-

нальный

ток

Мини-

предохра-

нители

Стандарт-

ные пре-
дохрани-

тели

Макси-

предохра-

нители

Патроны

макси-

предохра-

нителей

Патрон

предохра-

нителя

25 А

Естест-
венный

Естест-
венный

—

Естест-
венный

Естест-
венный

30 А

Зеленый

Зеленый

Зеленый

Розовый

Розовый

40 А

—

—

Оранже-

вый

Зеленый

Зеленый

50 А

—

—

Красный

Красный

Красный

60 A

—

—

Синий

Желтый

Желтый

70 A

—

—

Желто-

коричне-

вый

—

Коричне-

вый

80 A

—

—

Естест-
венный

Черный

Черный

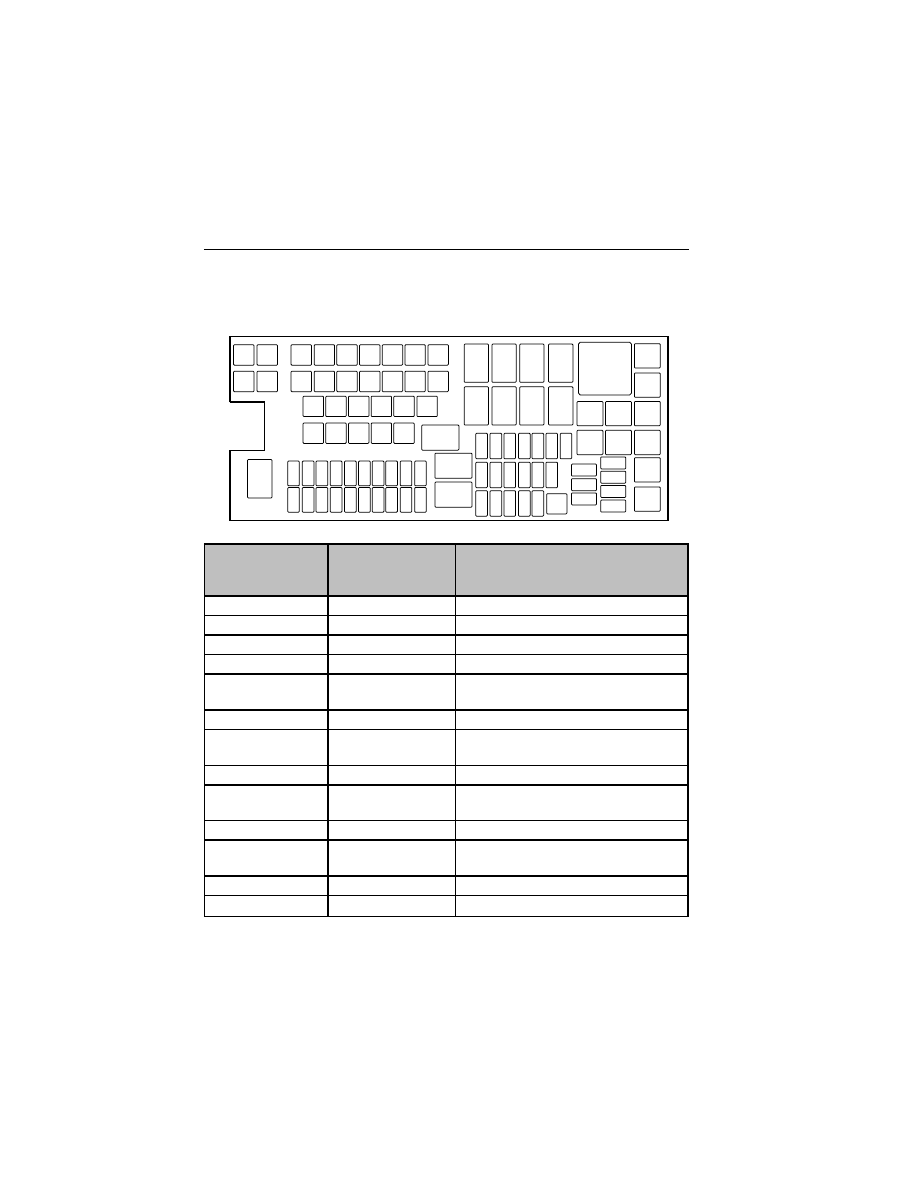

ТАБЛИЦА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ПРЕДОХРАНИТЕЛЕЙ

Электрораспределительная коробка

ПРЕДОСТЕРЕЖЕНИЕ. Всегда отсоединяйте
аккумуляторную батарею перед обслуживанием

предохранителей сильного тока.

ПРЕДОСТЕРЕЖЕНИЕ. Чтобы уменьшить вероятность
поражения электрическим током, всегда возвращайте на место

крышку электрораспределительной коробки перед повторным
присоединением аккумуляторной батареи или повторным
заполнением бачков для жидкости.

Данная электрораспределительная коробка расположена в моторном
отсеке. Она содержит сильноточные предохранители, которые
защищают основные электрические системы вашего автомобиля от
перегрузок.

246

Предохранители

В случае отключения и подключения аккумуляторной батареи см.
пункт Замена аккумуляторной батареи в разделе Техническое
обслуживание.

Номер

предохранителя/

реле

Номинальный

ток

предохранителя

Предохраняемые компоненты

1

—

Не используется

2

—

Не используется

3

—

Не используется

4

30 A**

Стеклоочистители

5

40 A**

Насос антиблокировочной
системы тормозов (ABS)

6

—

Не используется

7

30 A**

Задняя поднимающаяся дверь с
электроприводом

8

20 A**

Прозрачный люк

9

20 A**

Гнездо питания 2 (задняя часть
консоли)

10

—

Не используется

11

—

Обогреватель заднего окна и
реле обогреваемого зеркала

12

—

Не используется

13

—

Реле стартера

97

98

77

96

95

94

93

92

91

90

89

88

66

44

78

56

39

26

18

16

17

3

1

2

4

5

6

7

8

9

19

20

21

22

23

24

27

28

29

30

31

40

41

42

43

55

57 58 59 60 61 62 63 64 65

79 80 81 82 83 84 85 86 87

67

45

32

10

11

12

13

33

34

35

46 47 48 49 50 51

68 69 70 71 72

74

73

76

75

53

37

36

54

38

25

15

14

52

Предохранители

247

Номер

предохранителя/

реле

Номинальный

ток

предохранителя

Предохраняемые компоненты

14

—

Не используется

15

—

Реле топливного насоса

16

—

Не используется

17

—

Не используется

18

40 A**

Электродвигатель переднего
вентилятора обдува

19

30 A**

Стартер

20

20 A**

Гнездо питания 1 (передняя
часть консоли)

21

20 A**

Гнездо питания (багажное
отделение)

22

—

Не используется

23

30 A**

Сиденье водителя

24

—

Не используется

25

—

Не используется

26

40 A**

Обогреватель заднего стекла

27

20 A**

Гнездо питания в передней
части салона или
прикуриватель

28

30 A**

Cиденья с управляемым
микроклиматом

29

—

Не используется

30

—

Не используется

31

—

Не используется

32

—

Не используется

33

—

Не используется

34

—

Реле цепи электродвигателя
вентилятора обдува

35

—

Не используется

36

—

Реле разблокировки сиденья
заднего ряда

248

Предохранители
