Ford EcoSport (2014 год). Руководство - часть 45

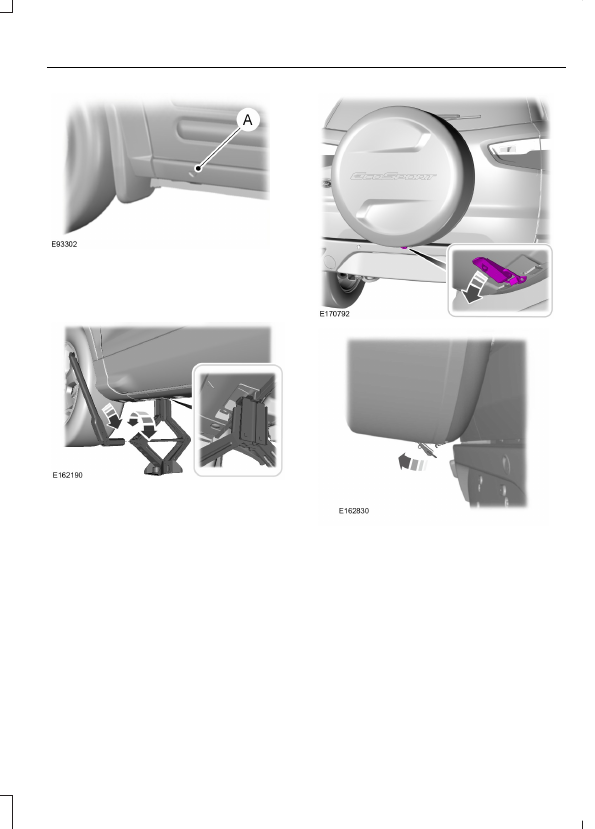

Указатели в виде маленьких
стрелок на порогах
показывают места установки
домкрата.

A

Снятие запасного колеса

Снятие и установка запасного колеса:

1.

Разблокируйте наружную и
внутреннюю крышки вместе с
блокировочным кронштейном в
нижней части.

183

Колеса и шины

2. Извлеките наружную крышку.

3. Отверните колесные гайки и гайку

крепления колеса.

4. Извлеките запасное колесо.

5. Установка выполняется в обратной

последовательности.

Примечание: При установке крышки
запасного колеса должен быть слышен
щелчок.

Снятие колеса

ПРЕДУПРЕЖДЕНИЯ

Припаркуйте автомобиль на
обочине проезжей части так,
чтобы не затруднять движение

транспорта и использовать комплект,
не подвергая себя опасности;
установите знак аварийной остановки.

Установите автомобиль на
твердую ровную площадку с
передними колесами,

направленными прямо вперед.

Выключите зажигание, включите
и полностью затяните стояночный
тормоз.

Если ваш автомобиль оборудован
механической коробкой передач,
включите первую передачу или

передачу заднего хода. Если
автомобиль оборудован
автоматической коробкой передач,
переключите передачу в положение
парковки (P).

Обязательно высадите всех
пассажиров с автомобиля.

Подложите под колесо,
расположенное диагонально
относительно поврежденного

колеса, подходящий кирпич или
башмак. Колесный башмак может
находиться в средней стойке или
вещевом отсеке в нише передней
правой ступеньки в нише ступеньки
правой двери.

184

Колеса и шины

ПРЕДУПРЕЖДЕНИЯ

При установке колеса следите за
тем, чтобы стрелки на шине
показывали правильное

направление вращения при движении
автомобиля вперед. Если на запасном
колесе, которое необходимо
установить, стрелки указывают
противоположное направление
вращения, необходимо как можно
скорее выполнить перемонтировку
шины.

Не выполняйте никаких работ на
автомобиле, если он опирается
только на домкрат. Падение

автомобиля с домкрата может привести
к серьезной травме человека.

Следите за тем, чтобы домкрат
находился вертикально к точкам
его крепления, а основание

домкрата плотно лежало на земле.

Примечание: Не кладите
легкосплавные колеса лицевой стороной
на землю, так как это может привести к
повреждению лакокрасочного покрытия.

1.

Ослабьте колесные гайки и гайку
крепления колеса.

2. Поднимайте автомобиль домкратом

до тех пор, пока колесо не
приподнимется над землей.

3. Отверните гайки крепления колеса

и снимите колесо.

Установка колеса

ПРЕДУПРЕЖДЕНИЯ

Используйте колеса и шины
только разрешенных
типоразмеров. В противном

случае возможно повреждение
автомобиля.  См. Технические
характеристики (стр. 186).

ПРЕДУПРЕЖДЕНИЯ

Не устанавливайте на автомобиль
шины, сохраняющие
работоспособность при проколе,

если первоначально автомобиль не был
оборудован такими шинами. Для
получения более подробных сведений
о применяемости шин свяжитесь с
авторизированным дилером.

ПРЕДУПРЕЖДЕНИЯ

Не крепите легкосплавные диски
гайками, предназначенными для
штампованных дисков.

Убедитесь, что на резьбе или на
поверхностях между шпорами
колеса и гайками нет

консистентной смазки или масла. Это
может привести к ослаблению гаек
крепления во время движения.

Убедитесь в отсутствии
загрязнения на сопрягаемых
поверхностях колеса и ступицы.

Примечание: Следите за тем, чтобы
конуса колесных гаек были обращены к
колесу.

1.

Установите колесо.

185

Колеса и шины

2. Установите гайки крепления колеса

и выполните предварительную
затяжку гаек крепления колеса в
указанной последовательности.

3. Опустите автомобиль и снимите

домкрат.

4. Полностью затяните все гайки

крепления колеса в указанной
последовательности.  См.
Технические характеристики
(стр. 186).

ПРЕДУПРЕЖДЕНИЕ

Как можно скорее проверьте
момент затяжки гаек крепления
колеса и давление воздуха в

шинах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Момент затяжки колесных гаек

Nm

Тип диска

135 Nm

Колеса

55 Nm

Запасное колесо (установка на задней
двери багажного отделения)

Давление воздуха в шинах (холодные шины)

Полная нагрузка

Нормальная нагрузка

Размер шин

Модификация

Задняя

часть

автомо-

биля

Передняя

часть

автомо-

биля

Задняя

часть

автомо-

биля

Передняя

часть

автомо-

биля

bar

bar

bar

bar

2,7 bar

2,4 bar

1,8 bar

2,1 bar

205/60 R16

Все двигатели

2,7 bar

2,4 bar

1,8 bar

2,1 bar

205/50 R17

Все двигатели

186

Колеса и шины
