Ford EcoSport (2014 год). Руководство - часть 41

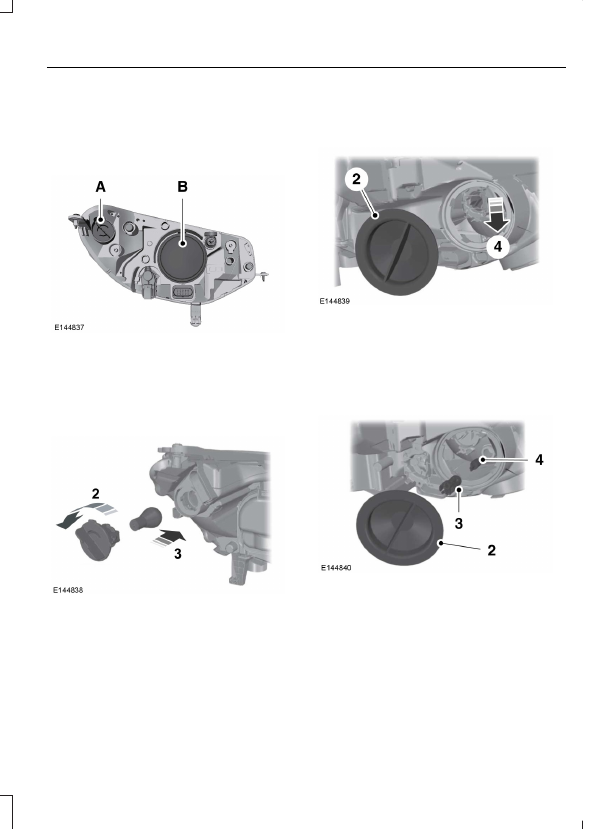

Фара головного света

Примечание: Отсоедините
электрические разъемы лампы и снимите
крышки для обеспечения доступа к
лампам.

Рычаг указателей поворота

A

Фары - дальний свет

B

Указатель поворота

1.

Откройте капот.

2. Поверните против часовой стрелки

и снимите патрон лампы.

3. Осторожно вдавите лампу в патрон,

поверните против часовой стрелки
и извлеките лампу наружу.

Фары — дальний свет

Примечание: Не прикасайтесь к
стеклянной поверхности лампы фары.

1.

Откройте капот.

2. Снимите крышку.

3. Отсоедините штекерный разъем.

4. Освободите зажим и снимите лампу.

Габаритные огни

1.

Снимите крышку.

2. Снимите патрон лампы.

3. Извлеките лампу.

167

Обслуживание

Фонарь косметического зеркала

1.

Опустите солнцезащитный козырек.

2. При снятии фонаря косметического

зеркала постарайтесь не повредить
отделку крыши. Вставьте
подходящий пластиковый шпатель
между косметическим зеркалом и
отделкой крыши и освободите
металлический зажим.

3. Извлеките лампу.

4. Извлеките лампу.

Передние противотуманные
фары

Примечание: Не вынимайте лампу
противотуманной фары из патрона

Примечание: .

1.

Отсоедините штекерный разъем.

2. Поверните патрон лампы против

часовой стрелки.

3. Снимите лампу противотуманной

фары и патрон в сборе.

4. Подключите электрический разъем.

5. Установите новый блок

противотуманной фары.

168

Обслуживание

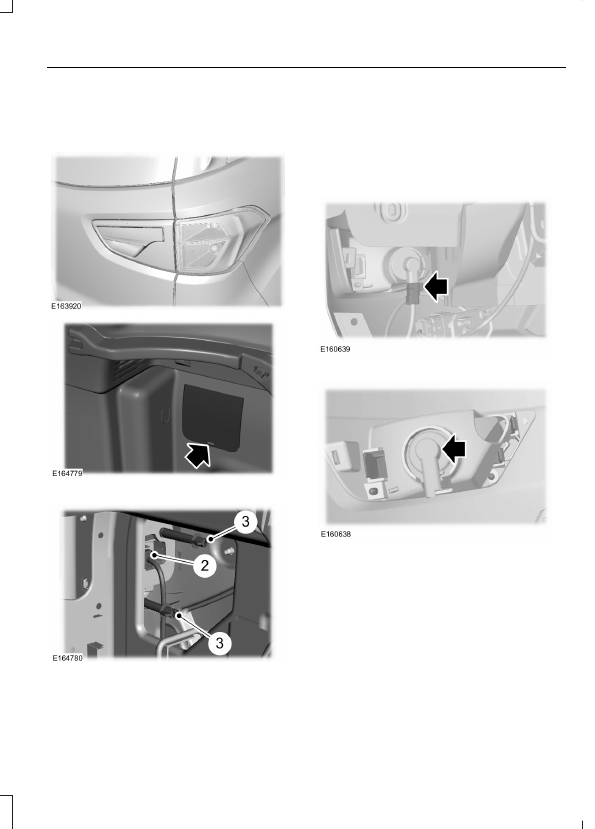

Задние фары

Указатель поворота, задний фонарь
и стоп-сигнал

1.

Снимите панель облицовки.

2. Отсоедините штекерный разъем.

3. Выверните барашковые гайки.

4. Извлеките лампу.

5. Снимите патрон лампы.

6. Осторожно вдавите лампу в патрон,

поверните против часовой стрелки
и извлеките лампу наружу.

Фонарь заднего хода и
противотуманная фара

1.

Отсоедините штекерный разъем.

2. Поверните патрон лампы против

часовой стрелки и извлеките его из
корпуса.

3. Удалите лампу из патрона.

4. Осторожно вдавите новую лампу в

патрон, установите новую лампу и
патрон в корпус, поверните по
часовой стрелке.

169

Обслуживание

Центральный верхний фонарь
стоп-сигнала

Примечание: В некоторых автомобилях
предусмотрены светодиодные фонари.
Это необслуживаемые элементы, поэтому
в случае их неисправности следует
обратиться к дилеру «Ford».

Фонарь подсветки
регистрационного знака

1.

Осторожно освободите пружинный
держатель.

2. Извлеките лампу.

3. Поверните лампу против часовой

стрелки и извлеките её.

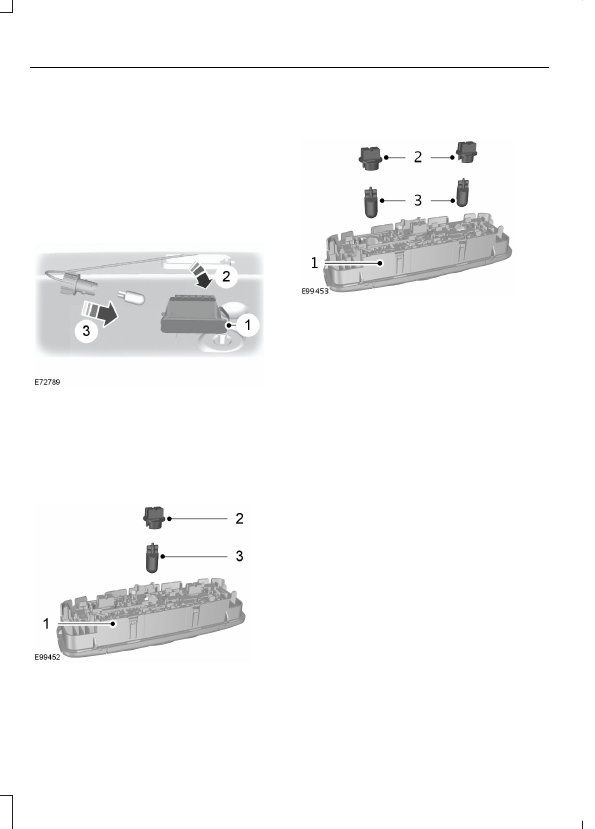

Плафон освещения салона

1.

Аккуратно извлеките лампу.

2. Поверните патрон лампы против

часовой стрелки и снимите его.

3. Извлеките лампу.

Лампы для чтения

1.

Аккуратно извлеките лампу.

2. Поверните патрон лампы против

часовой стрелки и снимите его.

3. Извлеките лампу.

Лампа для освещения карты
маршрута (со стороны

водителя)

1.

Опустите солнцезащитный козырек.

2. Аккуратно извлеките лампу.

3. Поверните патрон лампы против

часовой стрелки и снимите его.

4. Извлеките лампу.

170

Обслуживание
