2. Снимите патрон лампы.
3. Извлеките лампу.

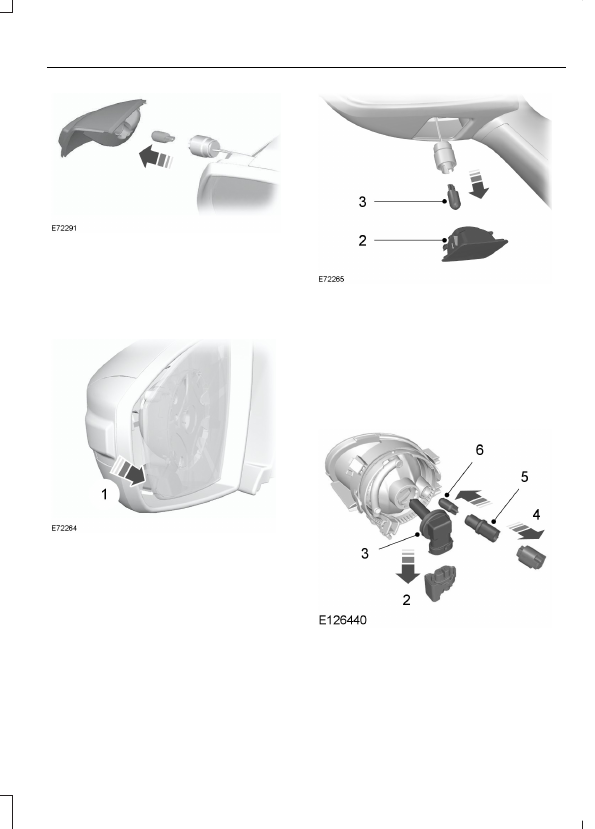

Лампа подсветки входа

Примечание: Поверните стекло зеркала
до конца внутрь.

1.

Установите отвертку в зазор между
краем корпуса зеркала и его
стеклом и отсоедините
металлический фиксатор.

2. Снимите модуль лампы.

3. Извлеките лампу.

Передняя противотуманная
фара и подфарник (S-MAX)

1.

Снимите модуль фары, чтобы
получить доступ к
противотуманному фонарю.  См.
Снятие фары (стр. 74).

2. Отсоедините штекерный разъем.

Примечание: Узел лампы и патрона
противотуманной фары является
неразборным.

77

Осветительное оборудование

3. Поверните патрон лампы

противотуманной фары против
часовой стрелки и извлеките его.

4. Отсоедините штекерный разъем.

5. Поверните патрон лампы

подфарника против часовой
стрелки и извлеките его.

6. Извлеките лампу подфарника.

Передняя противотуманная
фара и подфарник (Galaxy)

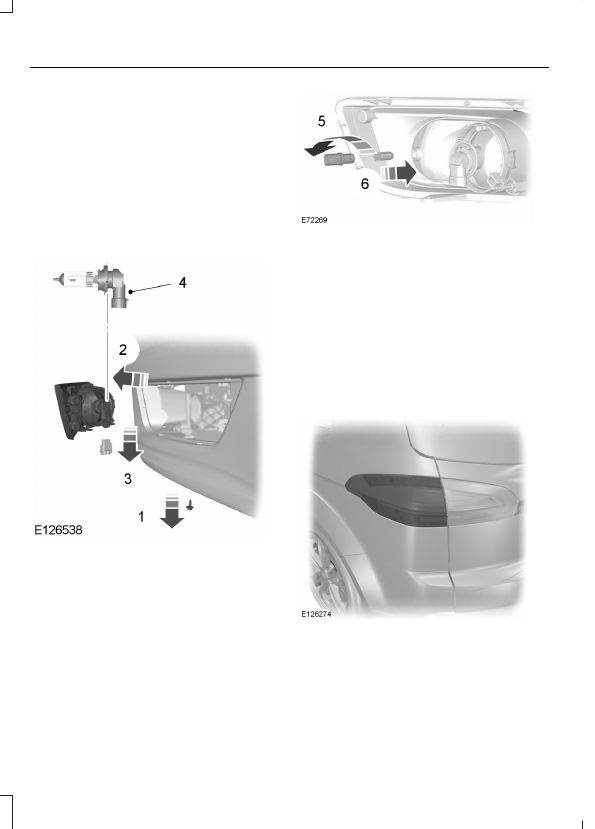

1.

Выверните винт.

2. Снимите модуль лампы.

3. Отсоедините разъем

противотуманной фары.

Примечание: Узел лампы и патрона
противотуманной фары является
неразборным.

4. Поверните патрон лампы

противотуманной фары против
часовой стрелки и извлеките его.

5. Поверните патрон лампы

подфарника против часовой
стрелки и извлеките его.

6. Извлеките лампу подфарника.

Задние фонари (S-MAX)

Указатель поворота, стоп-сигнал и
фонарь габаритного света

Примечание: Это необслуживаемые
элементы, поэтому в случае их
неисправности следует обратиться к
дилеру.

78

Осветительное оборудование

Фонарь заднего хода, задний
противотуманный фонарь и задний
фонарь габаритного света

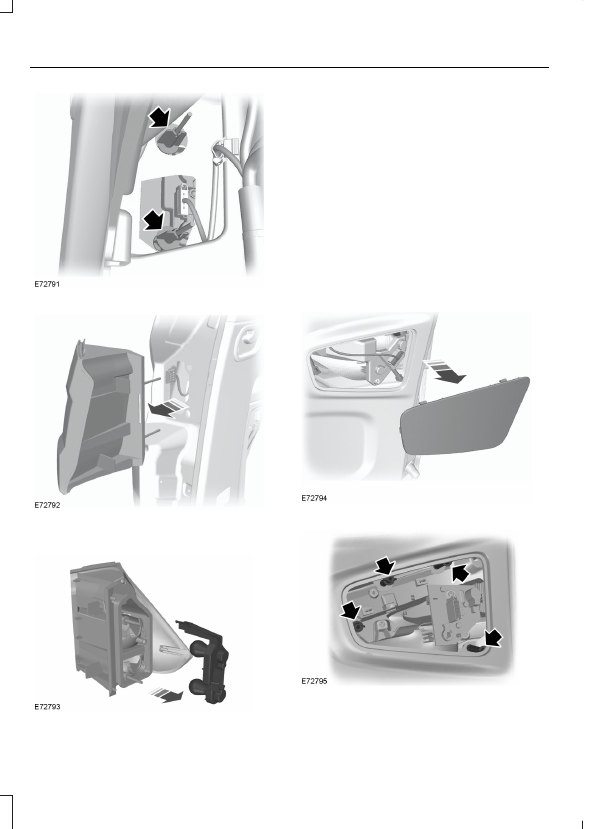

1.

Снимите панель отделки.

2. Выверните барашковые гайки.

3. Снимите модуль лампы.

4. Отсоедините штекерный разъем.

5. Выверните винты.

6. Снимите патрон лампы.

7.

Осторожно вдавите лампу в патрон,
поверните против часовой стрелки
и извлеките лампу наружу.

Задний фонарь (Galaxy)

Указатель поворота, стоп-сигнал и
фонарь габаритного света

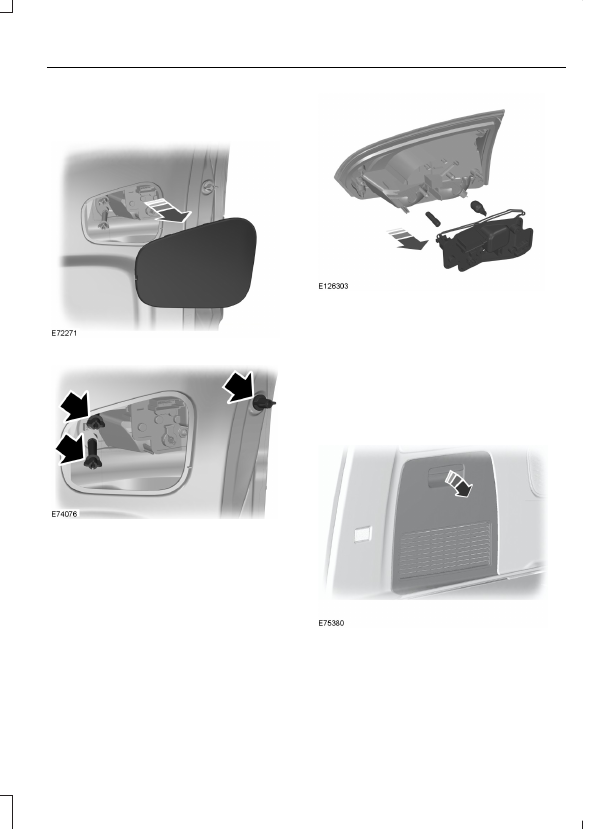

1.

Снимите панель отделки.

79

Осветительное оборудование

2. Выверните барашковые гайки.

3. Снимите модуль лампы.

4. Отсоедините штекерный разъем.

Примечание: В некоторых автомобилях
предусмотрены светодиодные задние
фонари. Это необслуживаемые
элементы, поэтому в случае их
неисправности следует обратиться к
дилеру.

5. Выверните винт.

6. Снимите патрон лампы.

7.

Осторожно вдавите лампу в патрон,
поверните против часовой стрелки
и извлеките лампу наружу.

Фонарь заднего хода, задний
противотуманный фонарь и задний
фонарь габаритного света

1.

Снимите панель отделки.

2. Выверните барашковые гайки.

3. Снимите модуль лампы.

80
