Ford C-MAX (2014 год). Руководство - часть 65

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габариты автомобиля

C-MAX

Размер в мм (дюймах)

Описание размеров

4380 (172,4)

Габаритная длина

2067 (81,4)

Габаритная ширина (с учетом наружных зеркал)

1595 - 1626 (62,8 - 64)

Габаритная высота - соответствует снаряженной
массе по стандартам ЕС

2648 (104,2)

Колесная база

1544 - 1559 (60,8 - 61,4)

Колея передних колес

1554 - 1569 (61,2 - 61,8)

Колея задних колес

Grand C-MAX

Размер в мм (дюймах)

Описание размеров

4520 (177,9)

Габаритная длина

2067 (81,4)

Габаритная ширина (с учетом наружных зеркал)

1653 - 1684 (65 - 66,3)

Общая высота - собственная масса автомобиля
(по европейским нормам) без рейлингов на крыше

1667 - 1698 (65,6 - 66,8)

Общая высота - собственная масса автомобиля
(по европейским нормам) с рейлингами на крыше

2788 (109,8)

Колесная база

1544 - 1559 (60,8 - 61,4)

Колея передних колес

1554 - 1569 (61,2 - 61,8)

Колея задних колес

263

Заправочные объемы и технические характеристики

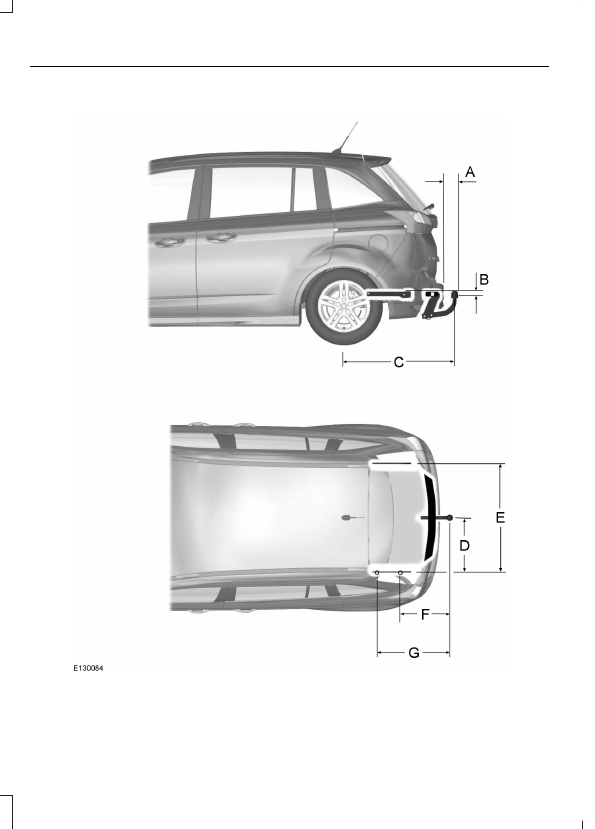

Размеры буксировочного оборудования

264

Заправочные объемы и технические характеристики

Размер в мм (дюймах)

Описание размеров

Пункт

111 (4,4)

Бампер - конец шаровой опоры буксир-
ного устройства

A

4 (0,1)

Точка крепления – центр шаровой опоры
фаркопа (C-MAX)

B

5 (0,2)

Точка крепления – центр шаровой опоры
фаркопа (Grand C-MAX)

B

925 (36,4)

Центр колеса - центр шаровой опоры
буксирного устройства

С

518 (20,4)

Центр шаровой опоры буксирного
устройства - лонжерон

D

1036 (40,8)

Расстояние между боковыми лонжеро-
нами

E

426 (16,8)

Центр шаровой опоры буксирного
устройства - центральная точка креп-
ления №1

F

726 (28,6)

Центр шаровой опоры буксирного
устройства - центральная точка креп-
ления №2

G

265

Заправочные объемы и технические характеристики

ВАЖНАЯ ИНФОРМАЦИЯ ОБ
АУДИОСИСТЕМЕ

ПРЕДУПРЕЖДЕНИЯ

Из-за технической
несовместимости могут возникать
сбои в функционировании

компакт-дисков с возможностью записи
(формата CD-R) и перезаписи
(формата CD-RW).

Описываемые аудиоблоки с
проигрывателями компакт-дисков
воспроизводят компакт-диски,

соответствующие спецификациям
международного стандарта "Red Book".
Защищенные от возможности
копирования компакт-диски,
выпускаемые некоторыми
производителями, не соответствуют
этому стандарту, и качество их
воспроизведения не гарантируется.

Двухформатные, двухсторонние
диски (DVD Plus, CD-DVD),
предназначенные для записи

музыки, являются более толстыми, чем
обычные CD, и поэтому их нормальное
воспроизведение не может быть
гарантировано, и возникает риск
застревания. Не следует пользоваться
компакт-дисками неправильной
формы, компакт-дисками с пленкой,
предохраняющей от появления
царапин, или с самоклеющимися
ярлыками. Поэтому гарантийные
рекламации на аудиотехнику,
использующие этот тип
компакт-дисков, не принимаются.

Все CD-проигрыватели
предназначены для
воспроизведения стандартных 12

см аудиодисков, изготовленных
заводским способом.

ПРЕДУПРЕЖДЕНИЯ

При попадании посторонних
предметов, например, кредитных
карточек или монет, внутрь отсека

для компакт-дисков, возможно
повреждение аудиоблока.

Дисплеи аудиоблоков

Disc (Диск)*

Звуковой компакт-диск

MP3

266

Введение
