Примечание: Перед повторным
запуском двигателя автоматически
выполняются различные проверки
системы. Если двигатель не удается
запустить после 3 попыток, значит
система обнаружила неисправность,
которая требует технического
обслуживания. В этом случае
рекомендуется связаться с
официальным дилером.

Запуск без ключа

 (при наличии)

1.

Не нажимая педаль тормоза,
однократно нажмите и отпустите
кнопку.

2. Нажмите педаль тормоза, затем

однократно нажмите и отпустите
кнопку.

3. Не нажимая педаль тормоза,

однократно нажмите и отпустите
кнопку.

4. Нажмите педаль тормоза, затем

нажмите и удерживайте кнопку до
запуска двигателя.

Примечание: Перед повторным
запуском двигателя автоматически
выполняются различные проверки
системы. Если двигатель не удается
запустить после 3 попыток, значит
система обнаружила неисправность,
которая требует технического
обслуживания. В этом случае
рекомендуется связаться с
официальным дилером.

207

Аварийные принадлежности

РАСПОЛОЖЕНИЕ БЛОКОВ
ПЛАВКИХ
ПРЕДОХРАНИТЕЛЕЙ

Блок предохранителей в
моторном отсеке

Данный блок предохранителей
расположен в моторном отсеке  См.
Обслуживание (стр. 220).

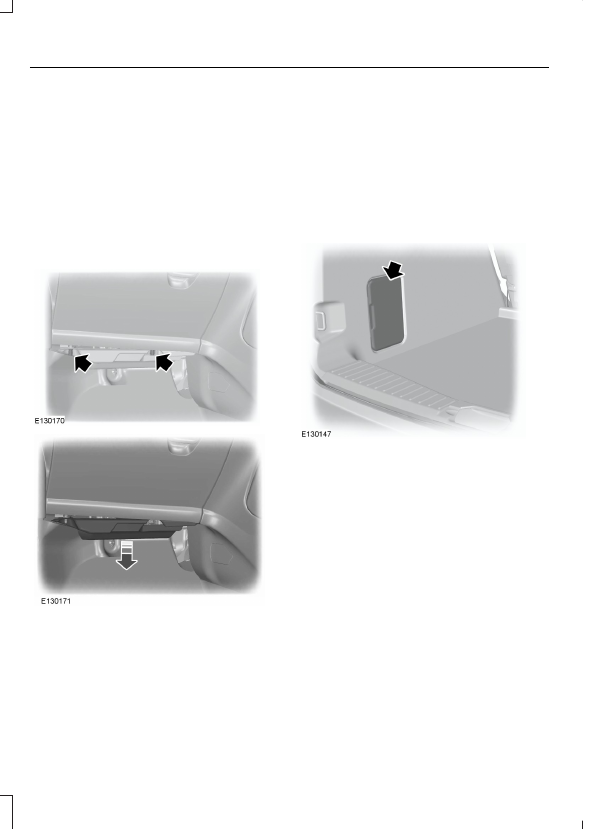

Блок предохранителей в салоне

1.

Для освобождения крышки
отожмите зажимы.

2. Опустите крышку блока

предохранителей, и потяните ее на
себя.

Установка выполняется в обратной
последовательности.

Блок предохранителей в
грузовом отсеке

208

Плавкие предохранители

ТАБЛИЦА ХАРАКТЕРИСТИК ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ

Блок предохранителей в моторном отсеке

Защищаемая цепь

Сила тока, А

Предохрани-

тель

Насос антиблокировочной системы тормозов

40

7

Клапан антиблокировочной системы тормозов

30

8

Омыватели фар

20

9

Вентилятор обогревателя

40

10

Модуль качества напряжения

30

11

Реле системы управления двигателем

30

12

Реле стартера

30

13

Обогрев ветрового стекла, правая сторона

40

14

209

Плавкие предохранители

Защищаемая цепь

Сила тока, А

Предохрани-

тель

Вентилятор промежуточного охладителя — 1.0L
EcoBoost

25

15

Обогрев ветрового стекла, левая сторона

40

16

Отопитель, работающий за счет сгорания топлива

20

17

Cтеклоочистители ветрового стекла

20

18

Антиблокировочная система тормозов, модуль
управления системой динамической стабилизации

5

19

Звуковой сигнал

15

20

Выключатель стоп-сигналов

5

21

Система контроля аккумуляторной батареи

15

22

Катушки реле, модуль управления выключателем
освещения

5

23

Задняя электрическая розетка

20

24

Наружные зеркала заднего вида с электроприводом

10

25

Блок управления силовым агрегатом

15

26

Муфта компрессора системы кондиционирования

15

27

Не используется

-

28

Обогреватель заднего стекла

25

29

Блок управления силовым агрегатом

5

30

Не используется

-

31

Клапан системы рециркуляции отработавших газов,
клапаны управления завихрением, подогреваемый
кислородный датчик выхлопных газов (системы
управления двигателем), реле электронного модуля
управления вентилятором (обмотка), модуль вспомо-
гательного водяного насоса — Двигатель 1.0L
EcoBoost

10

32

Катушки зажигания

10

33

Форсунки

10

34

Катушка реле промежуточного охладителя

5

35

210
