Ford Explorer / Mercury Mountaineer. Manual - parte 843
Iluminación Interior
417-02-4
417-02-4
DESCRIPCION Y OPERACION (Continuación)
La característica de acceso iluminado (solo GEM) es otra
característica que activa las luces interiores. Esta característica
funciona como sigue:
El GEM ilumina las luces interiores cuando una señal de desarme
es recibida del módulo RAP. La característica de acceso
iluminado será cancelada cuando alguna de las siguientes
condiciones son dadas:
• transcurridos 25 segundos después que la característica de
acceso iluminado haya sido activada y el control de las
luces interiores no se haya activado.
DIAGNOSTICO Y PRUEBA
Iluminación Interior
Refiérase a la Celda 59, Diagramas de Cableados, Módulo
Electrónico Genérico para obtener información del esquema y
los conectores.
Refiérase a la Celda 89 Diagramas de Cableado, Luces de
CORTESIA para obtener información acerca del esquema y
los conectores.

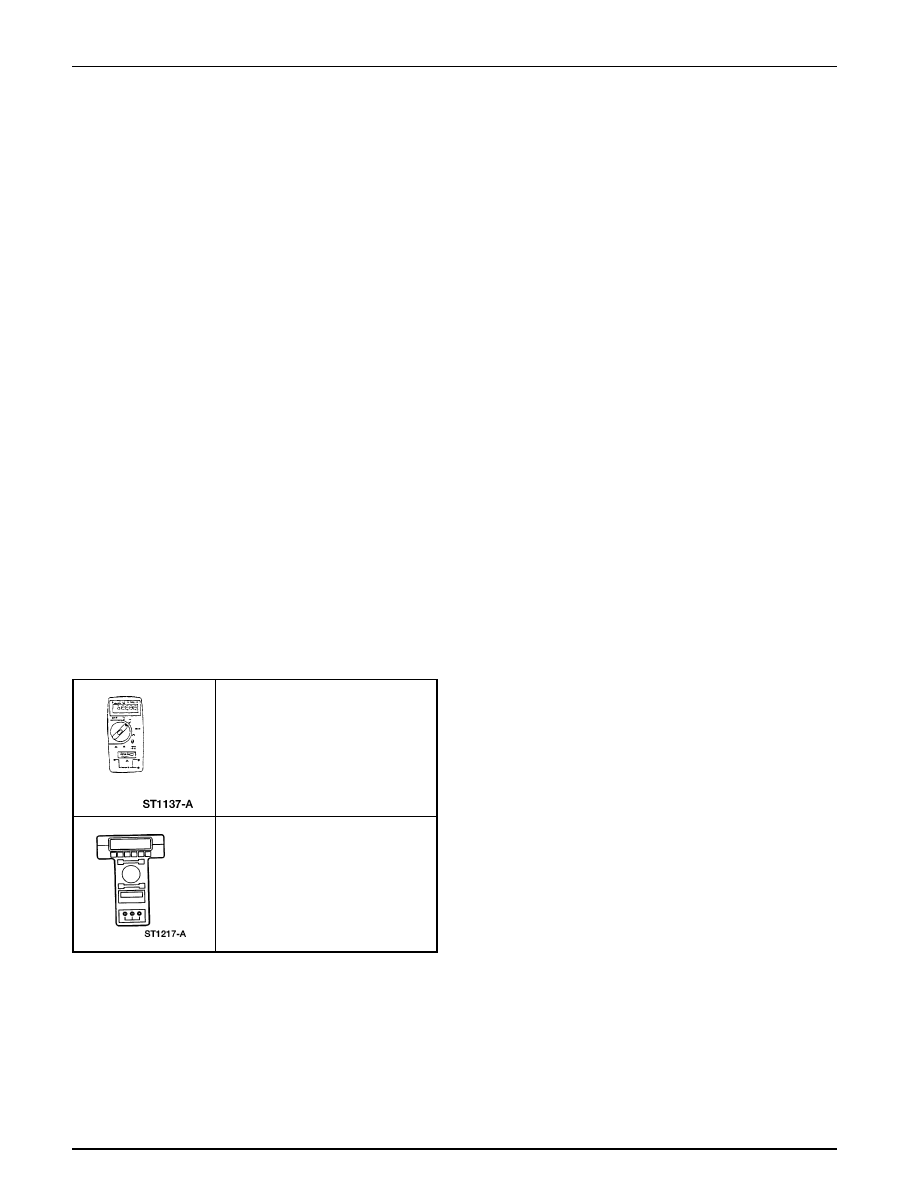

Multímetro Digital 73
o un equivalente
105-R0051
Probador New Generation
STAR (NGS) o un equivalente
418-F048 (007-00500)
• el GEM recibe una petición del módulo RAP (botón de
bloqueo del transmisor remoto oprimido) y el control de
luces CORTESIA no está activo.
• la ignición está en la posición de RUN o START y el control
de luces interiores no está activo.
Las señales de acceso iluminado son interruptor de ignición
las posiciones de llave colocada, ACC y RUN, y la petición de
acceso iluminado (módulo RAP).
No hay salida del modo de reposo del GEM; todos los circuitos
están inactivos durante el modo de reposo.
Si ocurre un cambio en cualquiera de las señales arriba
indicadas mientras el GEM está en reposo, éste despertará y
supervisará todas las señales de entrada, y tendrá la habilidad
para activar cualquiera de sus salidas.
Inspección y Verificación
1.
Nota: El módulo electrónico genérico (GEM)/módulo de
sincronización central (CTM) debe ser reconfigurado al
ser reemplazado. Refiérase a la pantalla de ayuda del
Probador New Generation STAR (NGS) en la tarjeta de
configuración para programar el tamaño de los neumáticos
y la relación de ejes; refiérase a la Sección 418-01.
El sistema de iluminación interior está controlado por el
GEM/CTM; refiérase a la Sección 419-10.
2.
Verifique la falla reportada por el cliente operando el sistema
en cuestión.
3.
Inspeccione para ver si hay signos obvios de daños
mecánicos o eléctricos.
Herramienta(s) Especial(es)
