Ford Explorer / Mercury Mountaineer. Manual - parte 840

Iluminación Exterior

417-01-89

417-01-89

Relé Micro ISO (Continuación)

Remoción

1.

Desconecte el cable negativo (14301) de la batería.

Interruptor de Luces — Anti-Neblina

2.

Para retirar el panel decorativo (044D70) del panel de
instrumentos.

1

Retire los tornillos.

2

Retire el panel decorativo del panel central de
instrumentos.
n Desenchufe los conectores eléctricos.

3.

Para retirar el interruptor de las luces anti-neblina
(15A214).

1

Retire los tornillos.

2

Retire el bisel de montaje.

3

Libere las dos lengüetas y retire el interruptor de las
luces anti-neblina

Iluminación Exterior

417-01-90

417-01-90

Relé Micro ISO (Continuación)

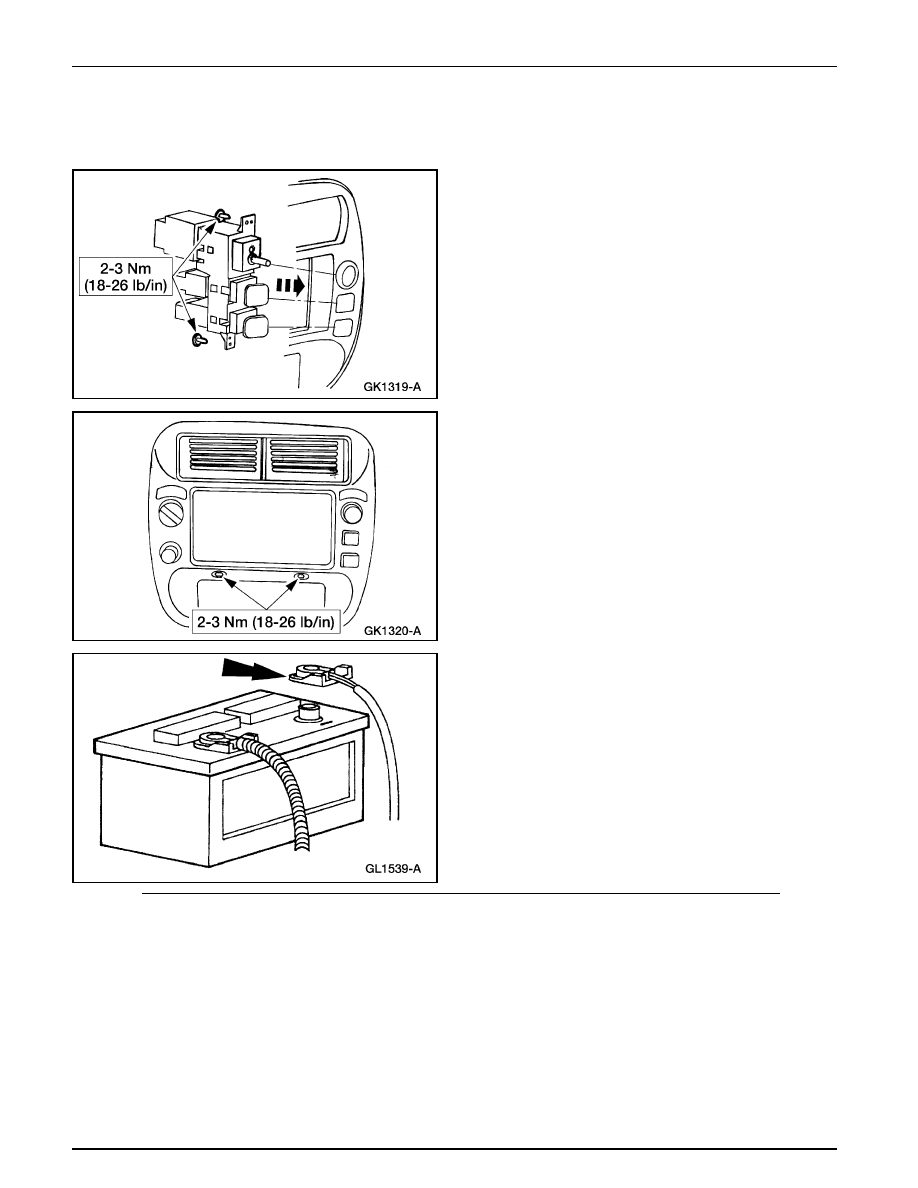

Instalación

1.

Nota:  Cuando se desconecta la batería, al reconectarla
pueden ocurrir fallas mientras el vehículo se reprograma.
Se necesita conducir el vehículo unos 16 Km (10 millas)
para reprogramarlo de nuevo.

Para instalar, invierta el procedimiento de remoción.

Iluminación Exterior

417-01-91

417-01-91

Relé Micro ISO (Continuación)

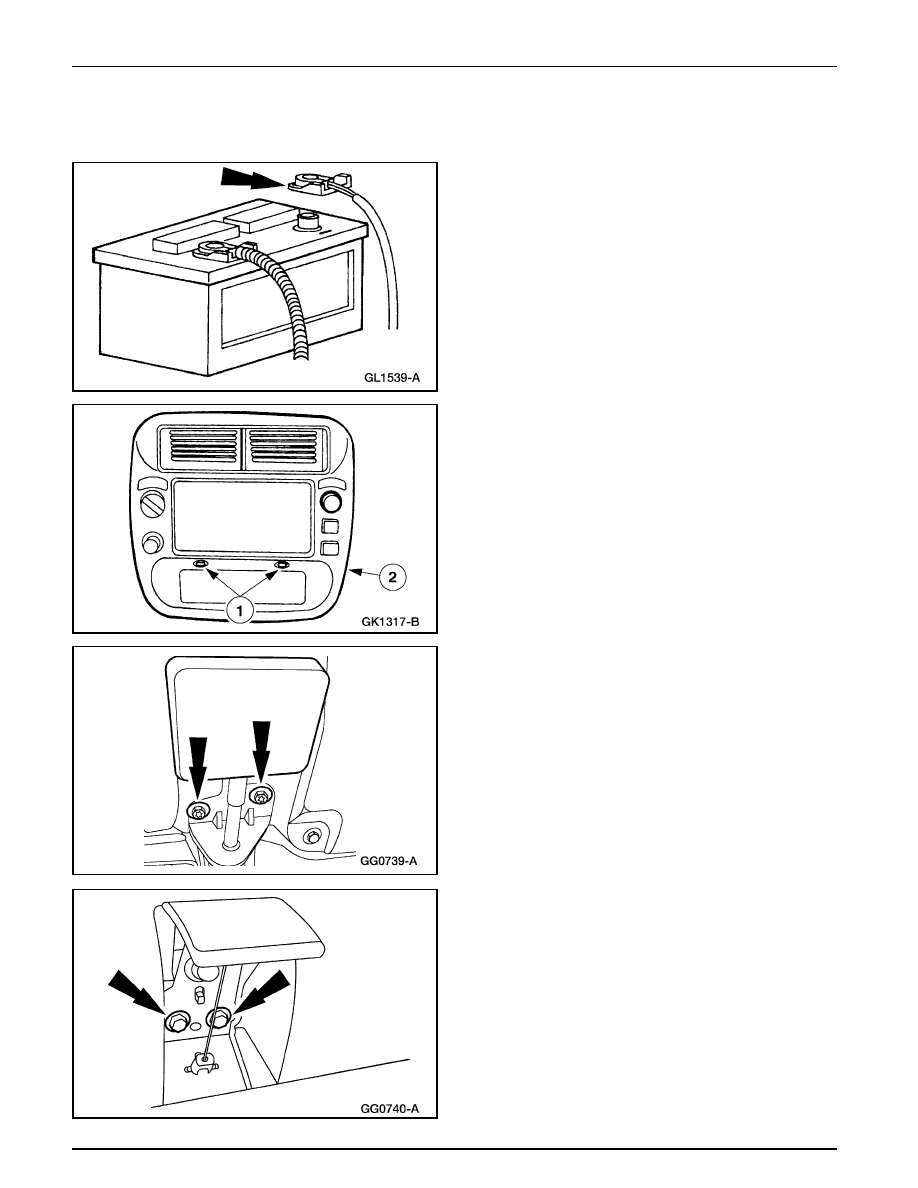

Interruptor de Luces — Luz Delantera

1.

Desconecte el cable negativo (14301) de la batería.

2.

Para retirar el panel decorativo (04338) del panel central
de instrumentos.

1

Retire los tornillos.

2

Retire el panel decorativo del panel de instrumentos.

•

 Desenchufe los conectores eléctricos.

3.

Retire los tornillos y aparte la manija de liberación del
freno de estacionamiento.

4.

Retire los tornillos y aparte el liberador del capó.

Iluminación Exterior

417-01-92

417-01-92

Relé Micro ISO (Continuación)

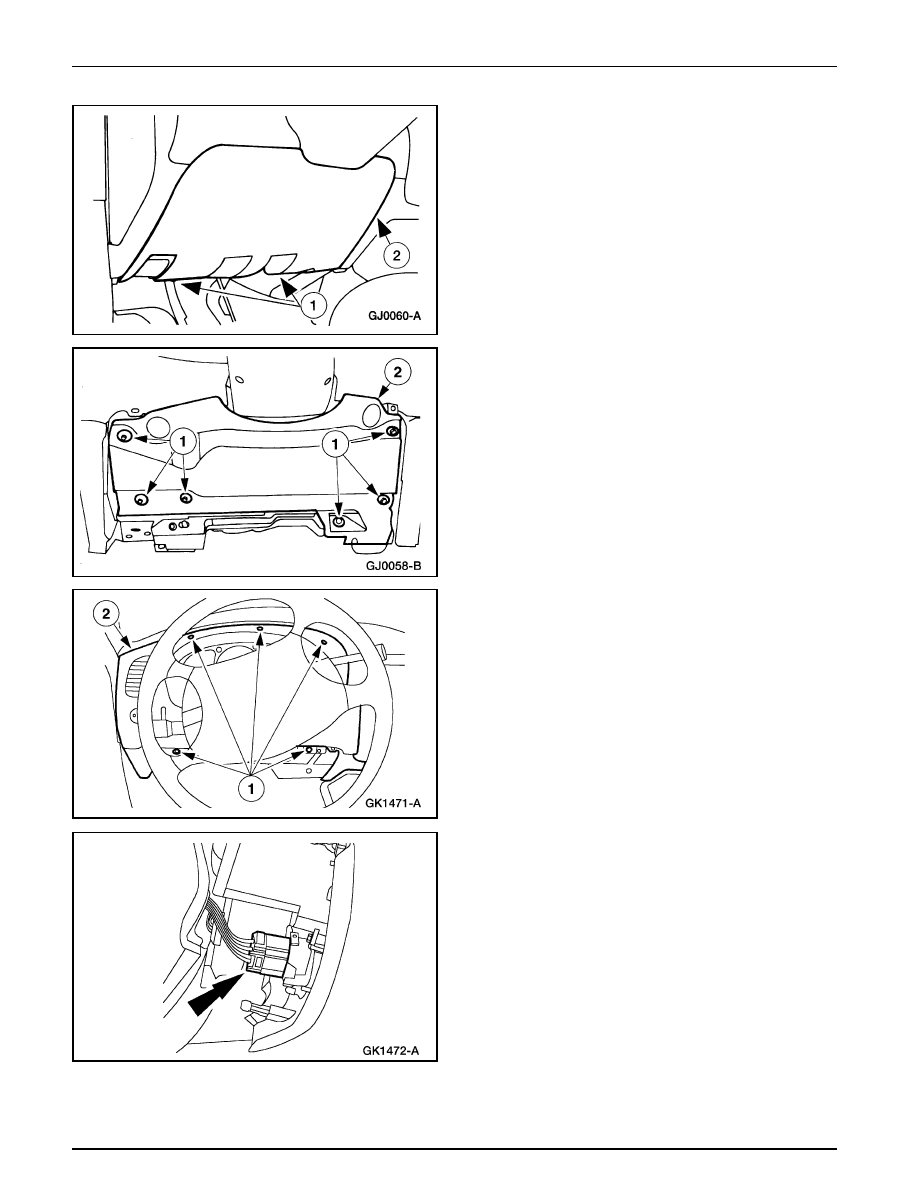

5.

Para retirar la cubierta (04459) de la columna de la
dirección del panel de instrumentos.

1

Retire los tornillos.

2

Palanquee para liberar la cubierta de la columna de
la dirección del panel de instrumentos.

6.

Para retirar el refuerzo (04502) de la cubierta de la
abertura de la columna de la dirección del panel de
instrumentos.

1

Retire los pernos.

2

Retire el refuerzo de la cubierta de la abertura de la
columna de la dirección del panel de instrumentos.

7.

Para retirar el panel decorativo del grupo de instrumentos.

1

Retire los tornillos.

2

Retire el grupo de instrumentos.

8.

Desenchufe los conectores eléctricos del interruptor de
las luces delanteras y retire la perilla del interruptor de
las luces delanteras.
