Ford Explorer / Mercury Mountaineer. Manual - parte 735

Grupo de Instrumentos

413-01-21

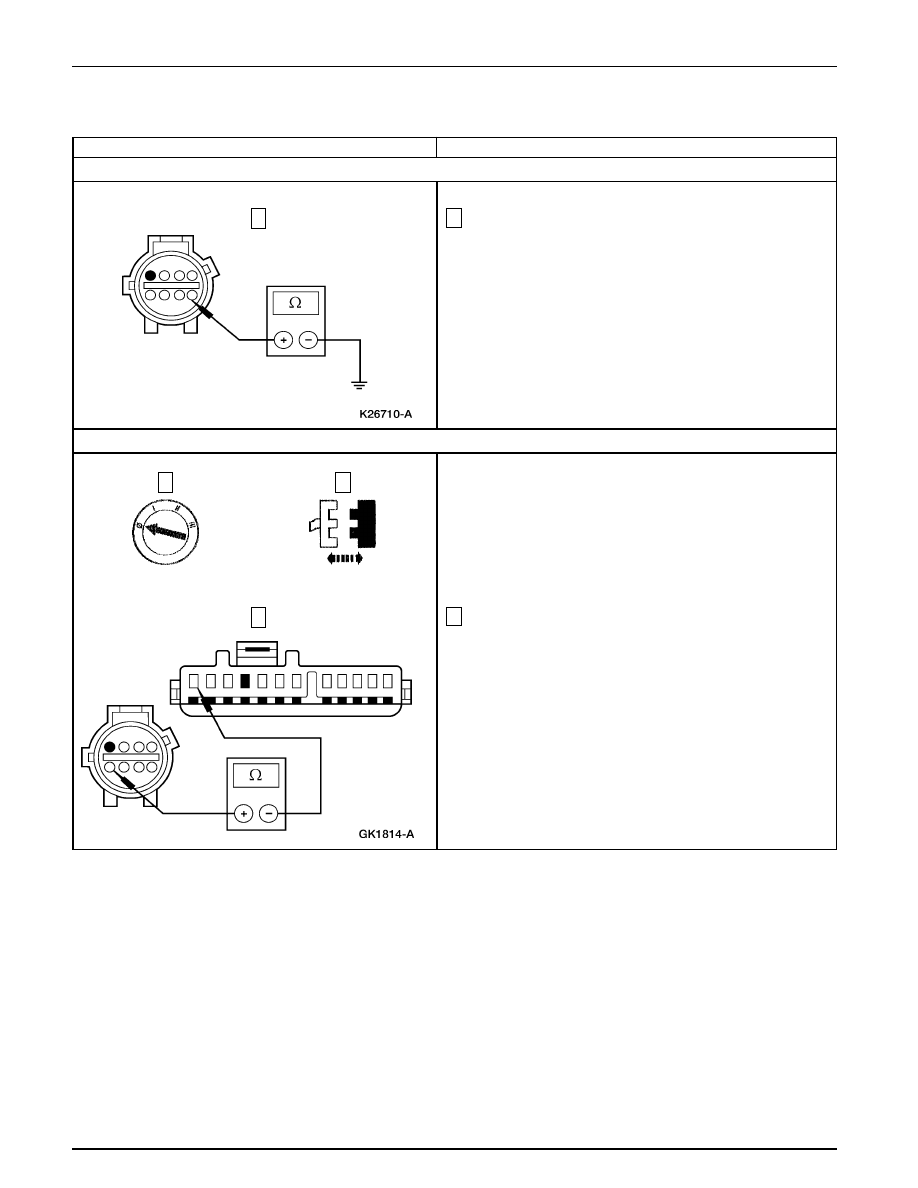

Mida la resistencia del circuito 29 (YE/WH) entre
C311-8 del sensor de nivel de combustible y la bomba y el
grupo de instrumentos C287-12.

Mida la resistencia entre el sensor de nivel de combustible
y la bomba C311-5, circuito 651 (BK/YE) y tierra.

•

¿La resistencia es menor de 5 ohmios?

Vaya a A5.

REPARE el circuito 651 (BK/YE). PRUEBE si la
operación del sistema es normal.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

Prueba Pinpoint A: Lectura Incorrecta en el Indicador de Nivel de Combustible (Continuación)

DIAGNOSTICO Y PRUEBA (Continuación)

→

VERIFIQUE LA CONEXION DE TIERRA EN EL SENSOR DE NIVEL DE COMBUSTIBLE Y LA BOMBA

VERIFIQUE SI EL CIRCUITO 29 (YE/WH) ESTA ABIERTO O EN CORTO

Grupo de Instrumentos

Grupo de Instrumentos

413-01-22

Mida la resistencia del circuito impreso del grupo de
instrumentos entre lo siguiente:

–

Terminal S del instrumento y el Pin 3 del amplificador
de instrumentos.

–

Terminal G del instrumento y el terminal C287-2 del
circuito impreso.

–

Terminal B del instrumento y el terminal C287-8 del
circuito impreso.

–

Terminal de tierra del instrumento y el Pin 5 del
amplificador de instrumentos.

–

Terminales C287-2, C287-12 y C288-1 del circuito
impreso.

•

¿Las resistencias son menores de 1 ohmio?

INSTALE un nuevo instrumento y nuevo
amplificador. REFIERASE a Indicadores. PRUEBE
si la operación del sistema es normal.

INSTALE un nuevo circuito impreso. REFIERASE
a Circuito Impreso del Grupo de Instrumentos.
PRUEBE si la operación del sistema es normal.

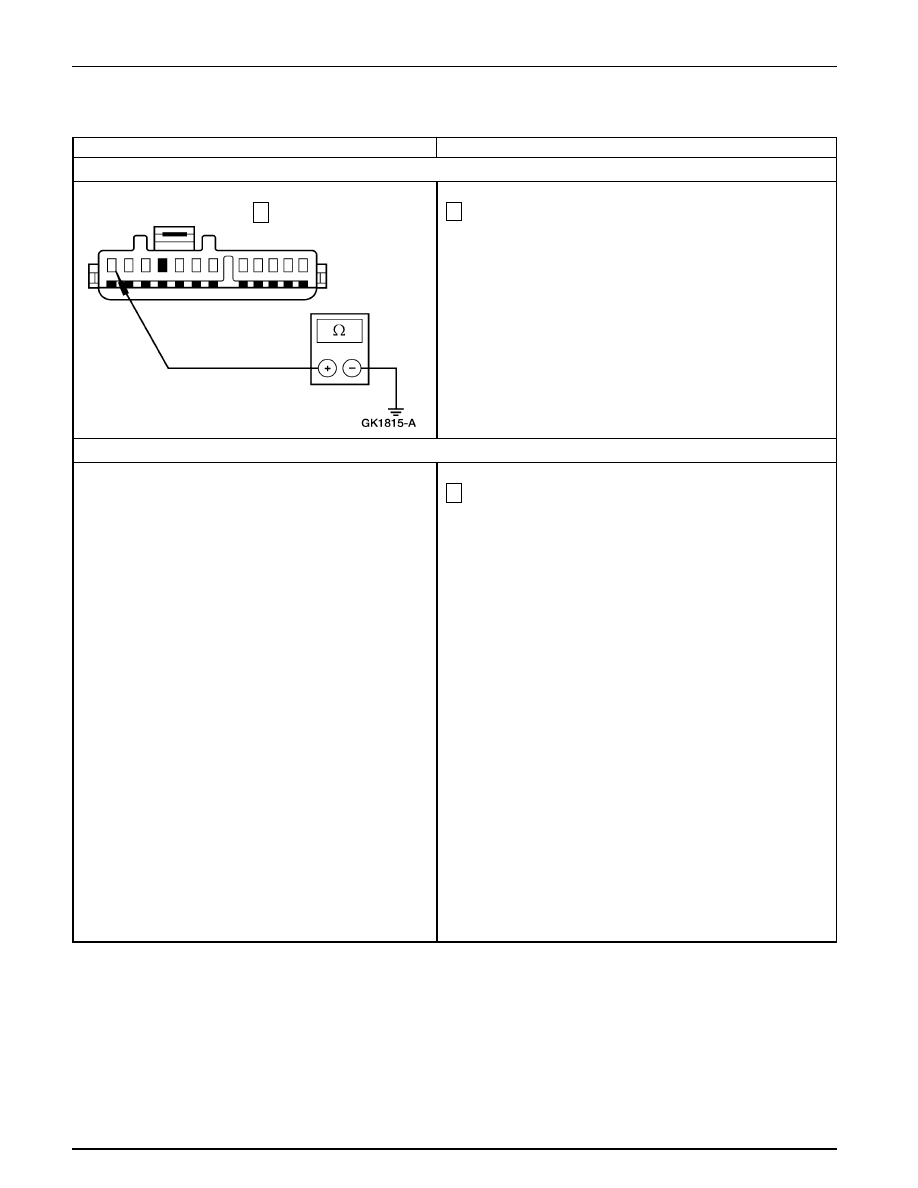

Mida la resistencia entre el grupo de instrumentos
C287-12, circuito 29 (YE/WH) y tierra.

•

¿La resistencia es menor de 5 ohmios entre el grupo
de instrumentos y el grupo del sensor de nivel de
combustible y la bomba y mayor de 10.000 ohmios
entre el grupo de instrumentos y tierra?

Vaya a A6.

REPARE el circuito 29 (YE/WH). PRUEBE si la
operación del sistema es normal.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

Prueba Pinpoint A: Lectura Incorrecta en el Indicador de Nivel de Combustible (Continuación)

DIAGNOSTICO Y PRUEBA (Continuación)

→

VERIFIQUE SI EL CIRCUITO 29 (YE/WH) ESTA ABIERTO O EN CORTO (Continuación)

VERIFIQUE EL CIRCUITO IMPRESO DEL GRUPO DE INSTRUMENTOS

Grupo de Instrumentos

413-01-23

Realice la Prueba de Componentes del Indicador de
Temperatura del Refrigerante del Motor; refiérase a
Pruebas de Componentes.

•

¿Está BIEN el indicador de temperatura del refrigerante
del moto?

INSTALE una nueva unidad transmisora del
indicador de temperatura del agua. PRUEBE si la
operación del sistema es normal.

Vaya a B2.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

→

Prueba Pinpoint B: LECTURA INCORRECTA EN EL INDICADOR DE TEMPERATURA

B 1

REALICE LA PRUEBA DE COMPONENTES

B 2

VERIFIQUE EL CABLE ENTRE EL GRUPO DE INSTRUMENTOS Y LA UNIDAD TRANSMISORA DEL INDICADOR
DE TEMPERATURA DEL AGUA

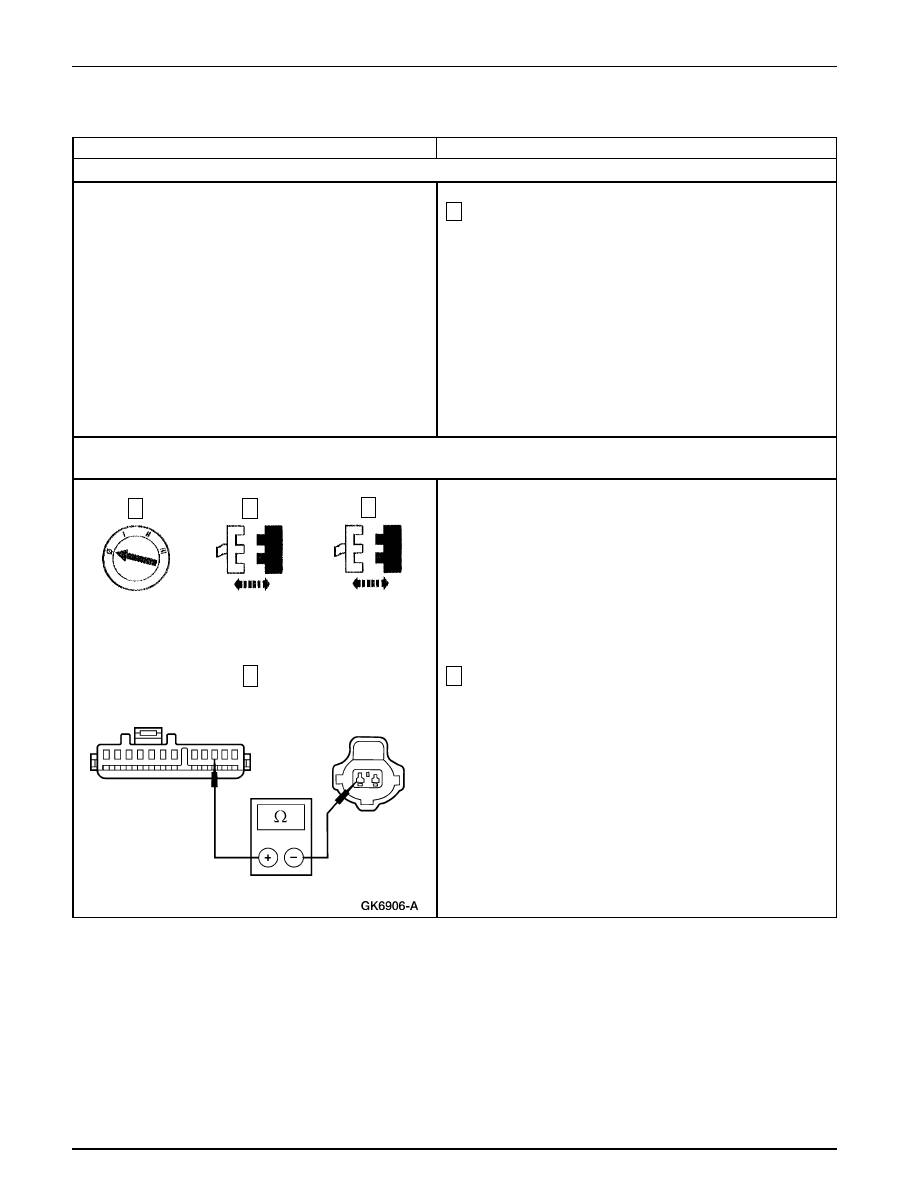

Mida la resistencia entre C287-3 del grupo de
instrumentos, circuito 39 (RD/WH), y la unidad
transmisora del indicador de temperatura del agua
C104-1, circuito 39 (RD/WH).

Grupo de Instrumentos

Unidad Transmisora del

Indicador de Temperatura

del Agua C104

Grupo de Instrumentos

413-01-24

Mida el voltaje entre C288-1 del grupo de instrumentos,
circuito 640 (RD/YE) y tierra.

•

¿La tensión es superior a 10 voltios?

Vaya a B4.

REPARE el circuito 640 (RD/YE). PRUEBE si la
operación del sistema es normal.

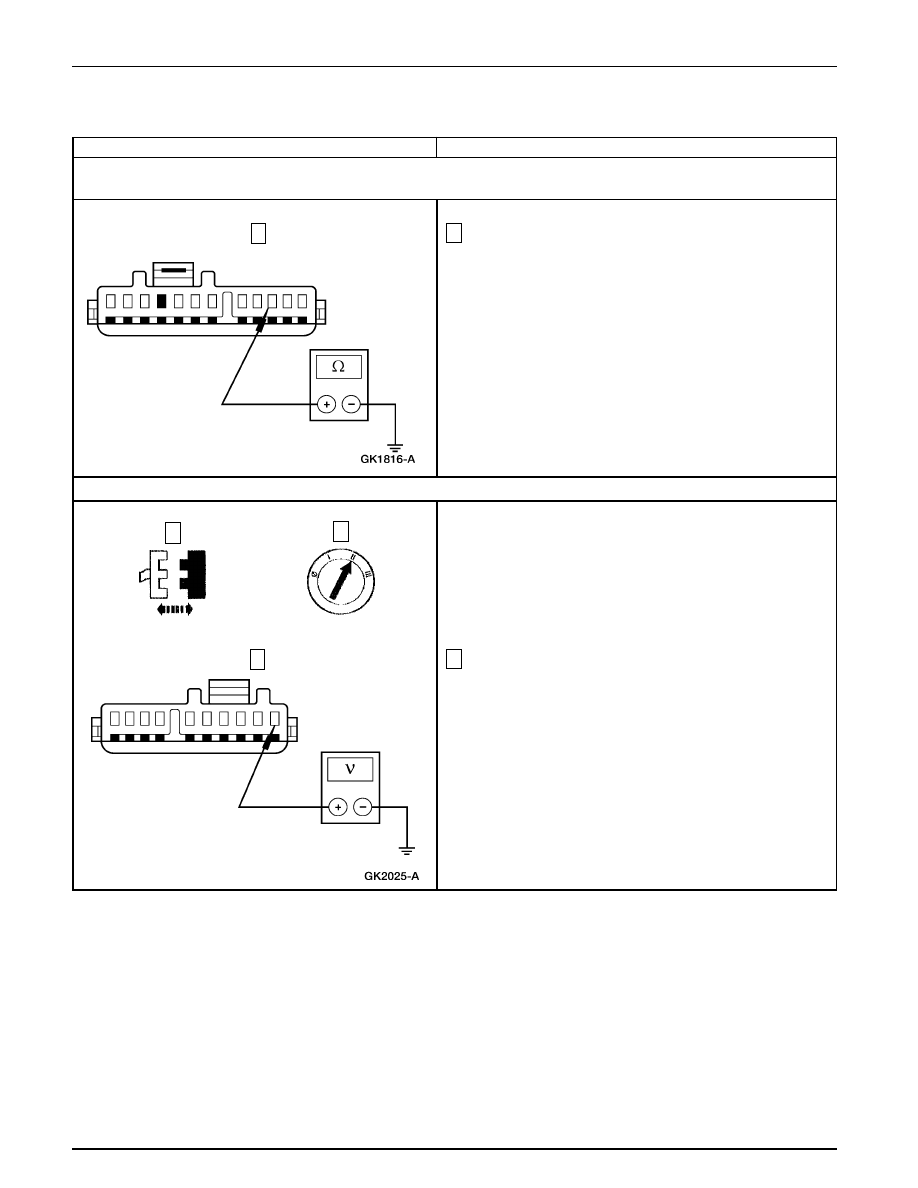

Mida la resistencia entre C287-3 del grupo de
instrumentos, circuito 39 (RD/WH) y tierra.

•

¿La resistencia es menor de 5 ohmios entre C287 del
grupo de instrumentos y C104 de la unidad transmisora
del indicador de temperatura del agua; y mayor de
10.000 ohmios entre C287 del grupo de instrumentos
y tierra?

Vaya a B3.

REPARE el circuito 39 (RD/WH). PRUEBE si la
operación del sistema es normal.

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

DIAGNOSTICO Y PRUEBA (Continuación)

→

Prueba Pinpoint B: LECTURA INCORRECTA EN EL INDICADOR DE TEMPERATURA (Continuación)

Grupo de Instrumentos

→

B 2

VERIFIQUE EL CABLE ENTRE EL GRUPO DE INSTRUMENTOS Y LA UNIDAD TRANSMISORA DEL INDICADOR
DE TEMPERATURA DEL AGUA (Continuación)

B 3

VERIFIQUE LA ALIMENTACION EN EL GRUPO DE INSTRUMENTOS
