Control de la Velocidad del Vehículo

310-03-27

310-03-27

Prueba Pinpoint (Continuación)

4.

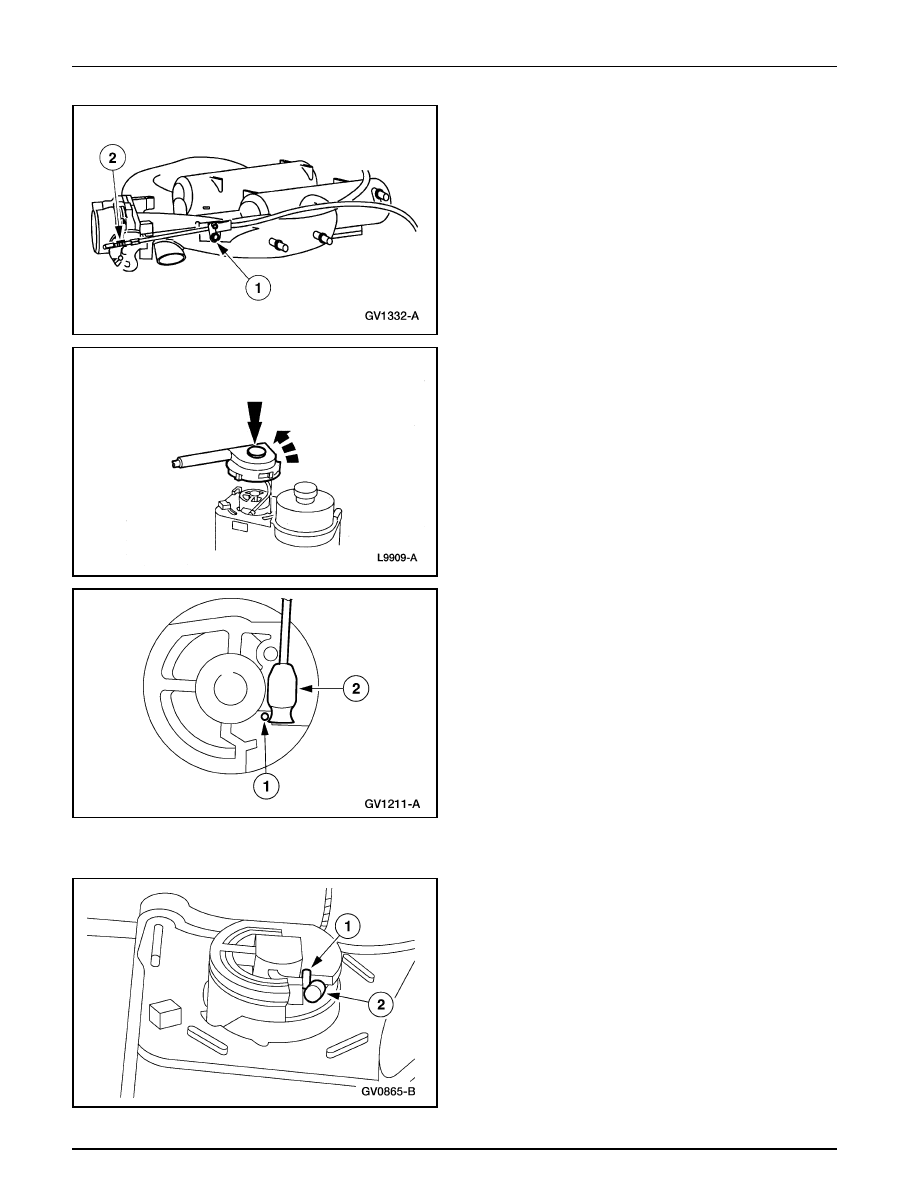

Desconecte el extremo del alambre del núcleo de la polea
del servo del control de velocidad.

1

Presione el retén flexible.

2

Deslice el extremo del alambre del núcleo fuera de la
polea del servo.

Instalación

1.

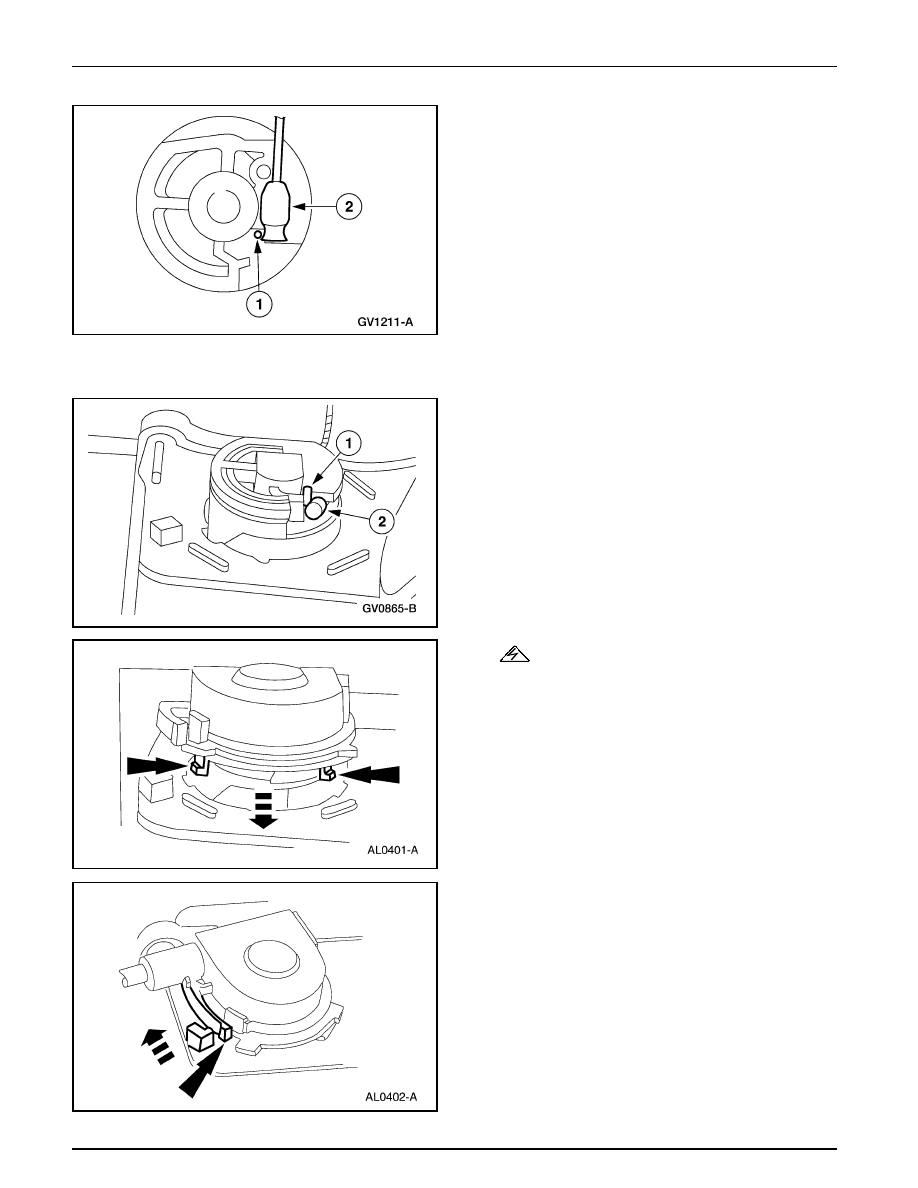

Introduzca el terminal del cable de control dentro de la
ranura de la polea del servo.

1

Comprima suavemente el resorte del servo del control
de velocidad.

2

Introduzca el terminal del cable en la ranura de la
polea del servo.

2.

ADVERTENCIA: Un enrollado incorrecto del

cable actuador alrededor de la polea del servo puede
resultar en una condición de marcha mínima alta.

Nota: Compruebe que el sello de goma está
completamente asentado sobre la tapa del cable actuador
del servo.

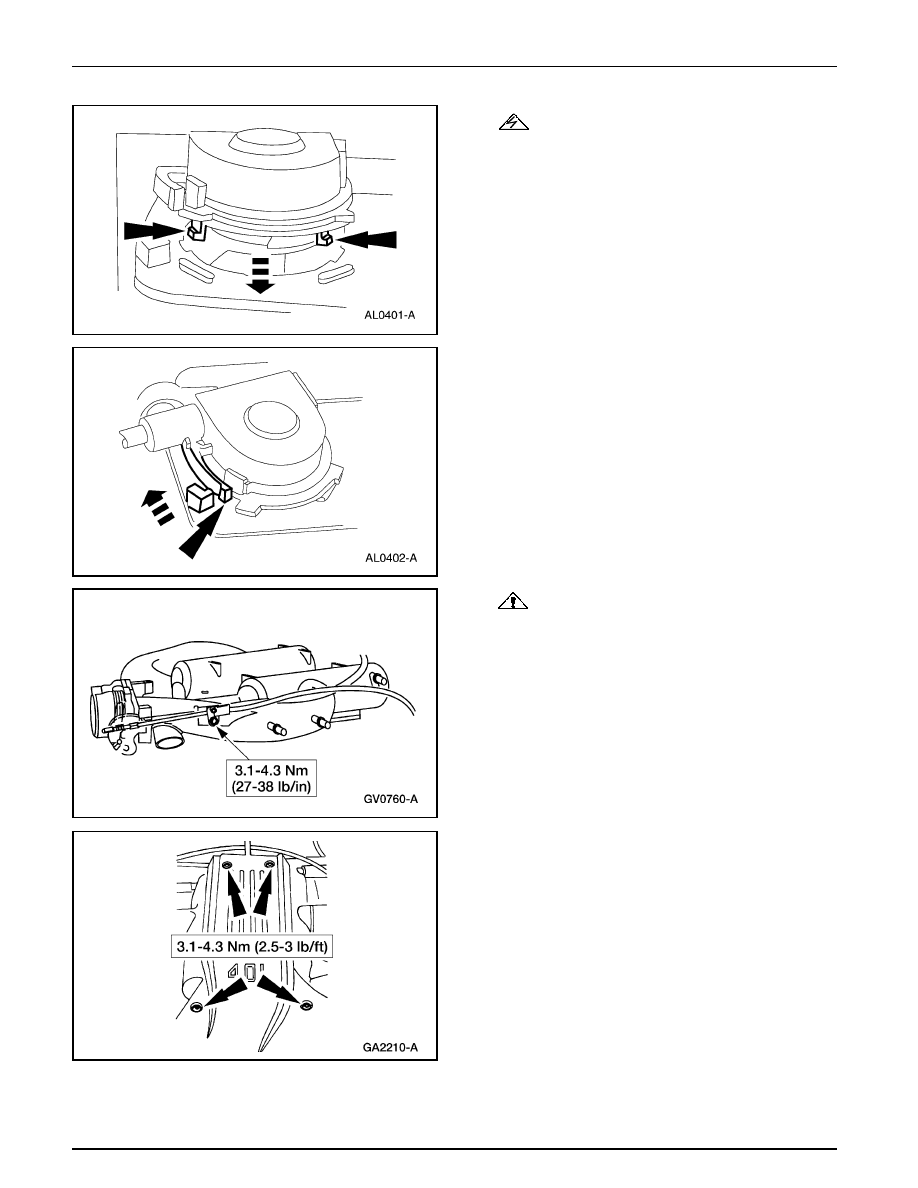

Libere el resorte comprimido mientras alinea las lengüetas
de la tapa con las ranuras en la cubierta del servo.

3.

Gire la tapa del cable actuador hasta que el brazo de
bloqueo se acople.

Control de la Velocidad del Vehículo

310-03-28

310-03-28

Prueba Pinpoint (Continuación)

4.

Enlace el cable actuador del control de velocidad y el
cable acelerador juntos en el gancho e instale los mismos
sobre el soporte (9723) del cable actuador.

5.

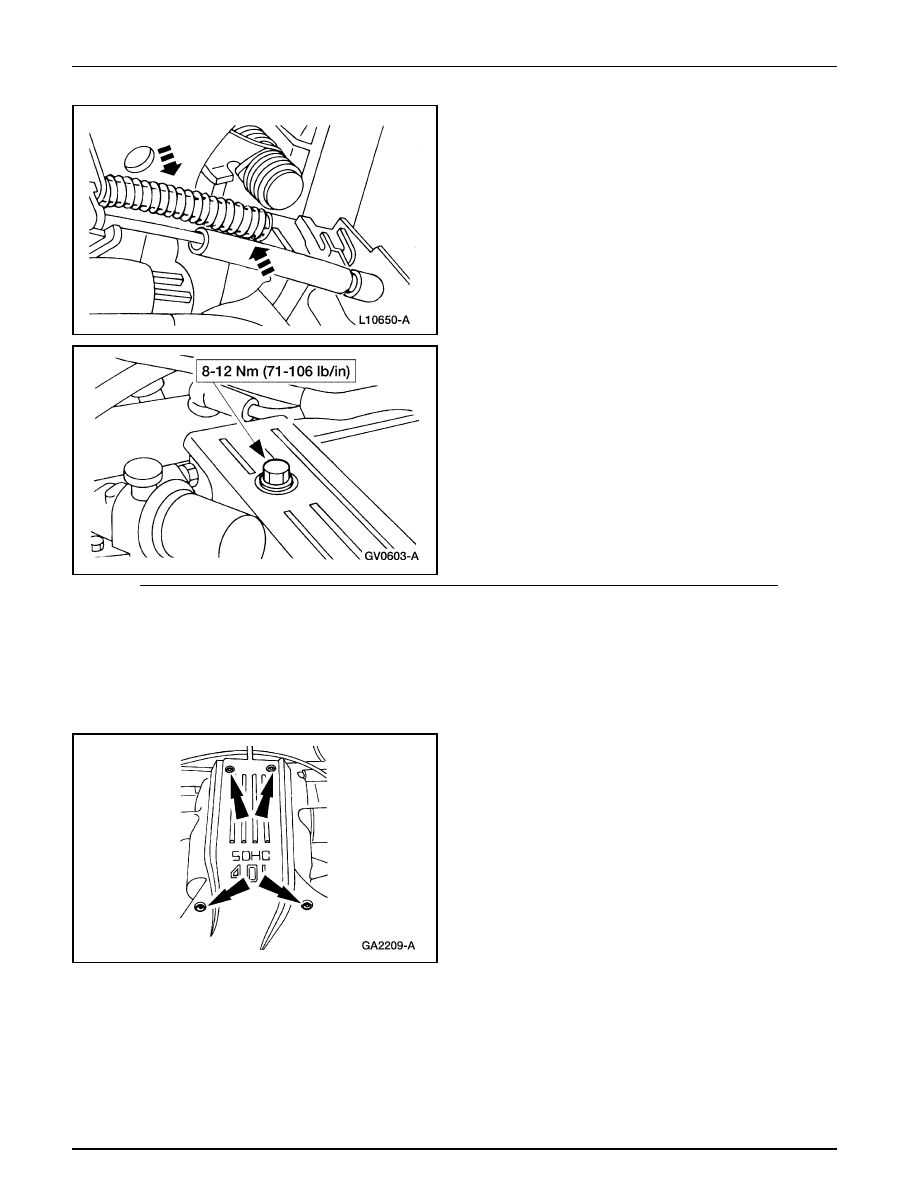

Coloque el escudo anti-salpique del control acelerador e
instale el tornillo.

Cable Actuador — 4.0L

Remoción

1.

Desmonte el escudo anti-salpique del control acelerador.

•

Remueva los tornillos.

Control de la Velocidad del Vehículo

310-03-29

310-03-29

Prueba Pinpoint (Continuación)

2.

Desmonte el cable actuador (9A825) del control de
velocidad.

1

Remueva el tornillo.

2

Desmonte el cable actuador de la articulación del
acelerador.

3.

Desmonte la tapa del cable actuador del servo (9C735)
del control de velocidad.

•

Empuje hacia adentro el brazo de cierre sobre la tapa
del cable actuador y gire la tapa en sentido anti-
horario.

4.

Desconecte el extremo del alambre del núcleo de la polea
del servo del control de velocidad.

1

Presione el retén flexible.

2

Deslice el extremo del alambre del núcleo fuera de la
polea del servo.

Instalación

1.

Introduzca el terminal del cable de control dentro de la
ranura de la polea del servo.

1

Comprima suavemente el resorte del servo del control
de velocidad.

2

Introduzca el terminal del cable en la ranura de la
polea del servo.

Control de la Velocidad del Vehículo

310-03-30

310-03-30

Prueba Pinpoint (Continuación)

2.

ADVERTENCIA: Un enrollado incorrecto del

cable actuador alrededor de la polea del servo puede
resultar en una condición de marcha mínima alta.

Nota: Compruebe que el sello de goma está
completamente asentado sobre la tapa del cable actuador
del servo.

Libere el resorte comprimido mientras alinea las lengüetas
de la tapa con las ranuras en la cubierta del servo.

3.

Gire la tapa del cable actuador hasta que el brazo de
bloqueo se acople.

4.

PRECAUCIÓN: El pasador de guía debe estar

completamente asentado antes de instalar el tornillo
del cable actuador.

Enlace el cable actuador del control de velocidad y el
cable acelerador juntos en el gancho e instale los mismos
sobre el soporte (9723) del cable actuador.

5.

Coloque el escudo anti-salpique del control acelerador e
instale los tornillos.
