Tanque de Combustible y Líneas

310-01-6

310-01-6

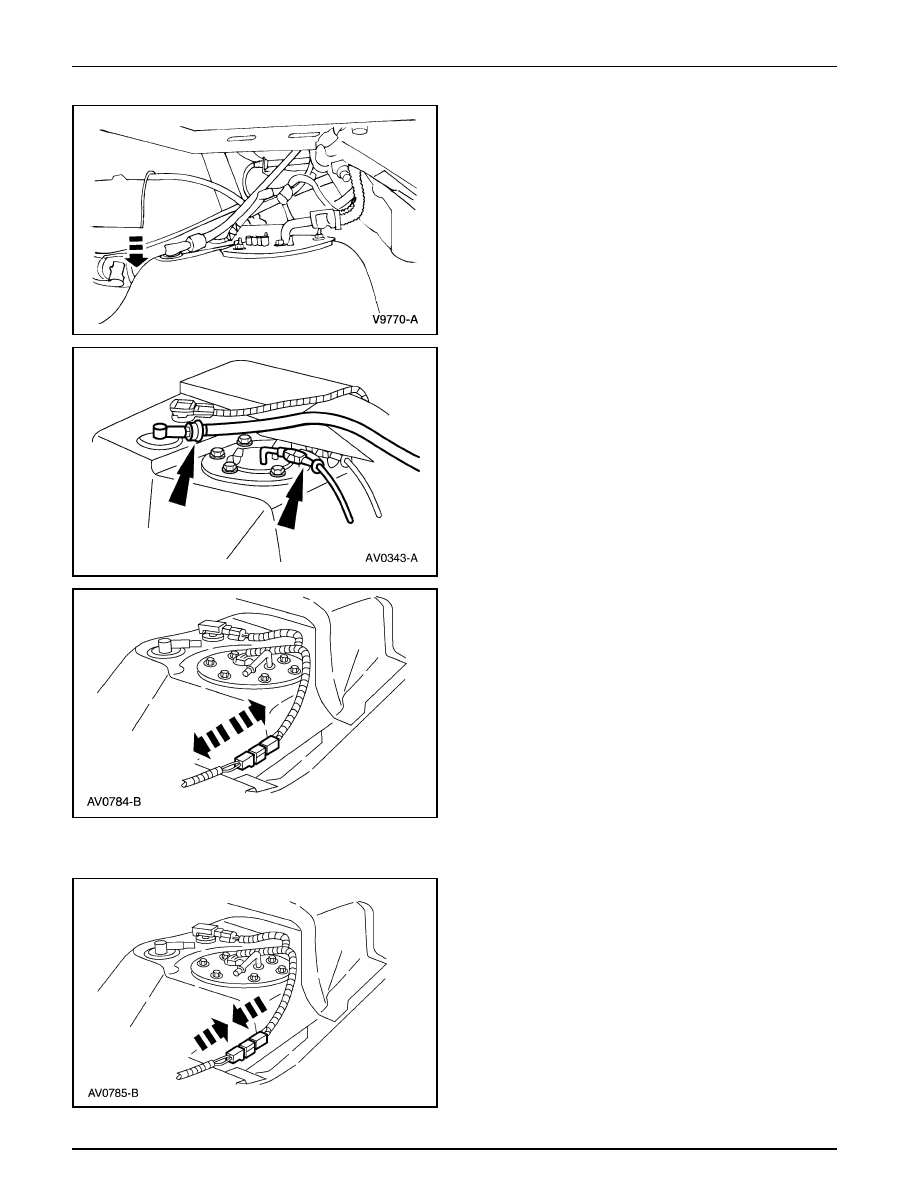

Tanque de Combustible y Líneas (Continuación)

12. Baje el tanque solo lo suficiente para exponer las líneas

de combustible y el conector del transductor del tanque.

13. Desconecte las líneas de combustible y de vapor. Para

información adicional, consulte la Sección 310-00.

14. Desacople el conector del suministro de electricidad al

tanque, cerca del riel del chasis. Baje el tanque de
combustible.

Instalación

1.

Acople el conector del suministro eléctrico al tanque de
combustible, cerca del riel del chasis.

Tanque de Combustible y Líneas

310-01-7

310-01-7

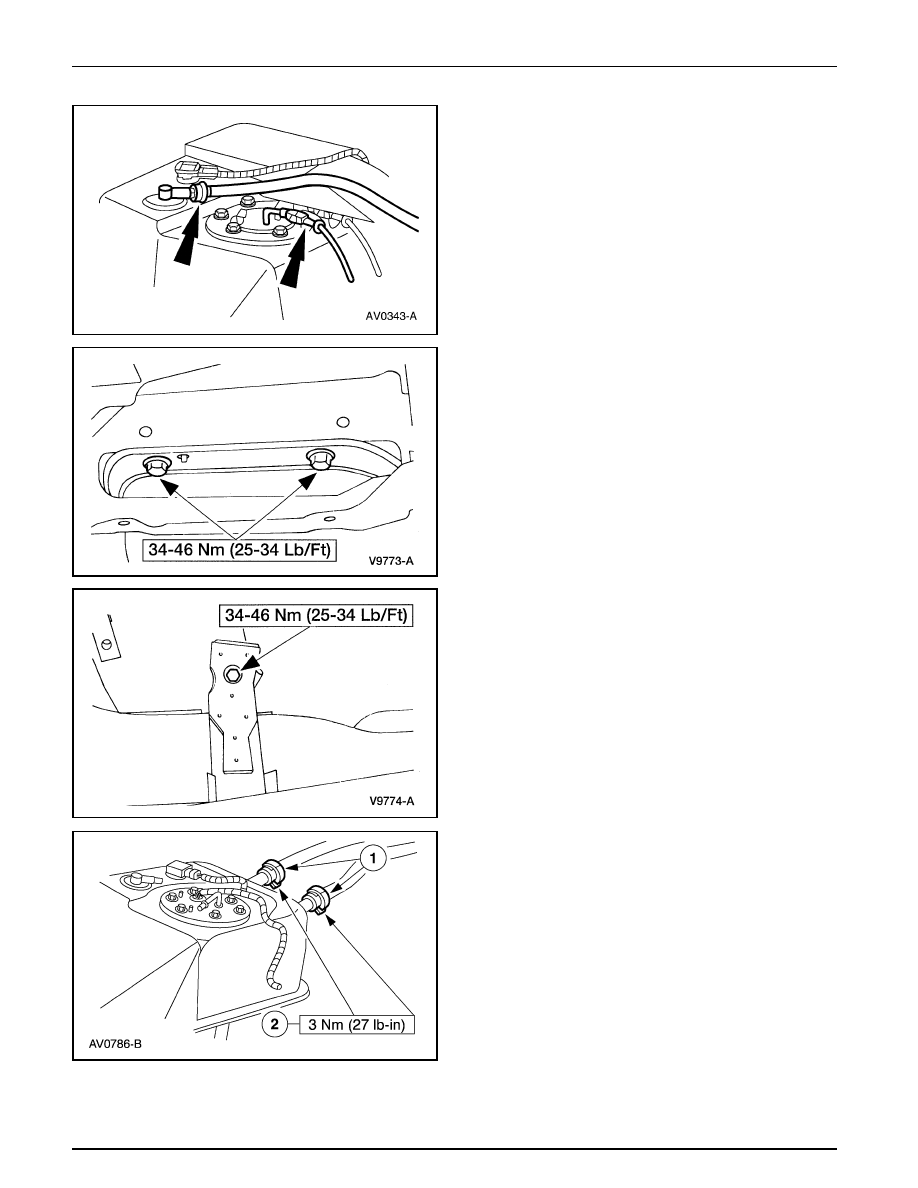

Tanque de Combustible y Líneas (Continuación)

2.

Conecte las líneas de combustible y de vapor. Para
información adicional, consulte la Sección 310-00.

3.

Levante el tanque de combustible hasta su posición,
deslícelo hacia adelante hasta el soporte de montaje e
instale los tornillos.

4.

Coloque la faja de soporte del tanque e instale el tornillo.

5.

Instale el tubo de llenado del tanque y la manguera de
ventilación.

1

Oriente la sección de unión de la abrazadera con la
parte superior del tanque.

2

Apriete las abrazaderas de las mangueras.

Tanque de Combustible y Líneas

310-01-8

310-01-8

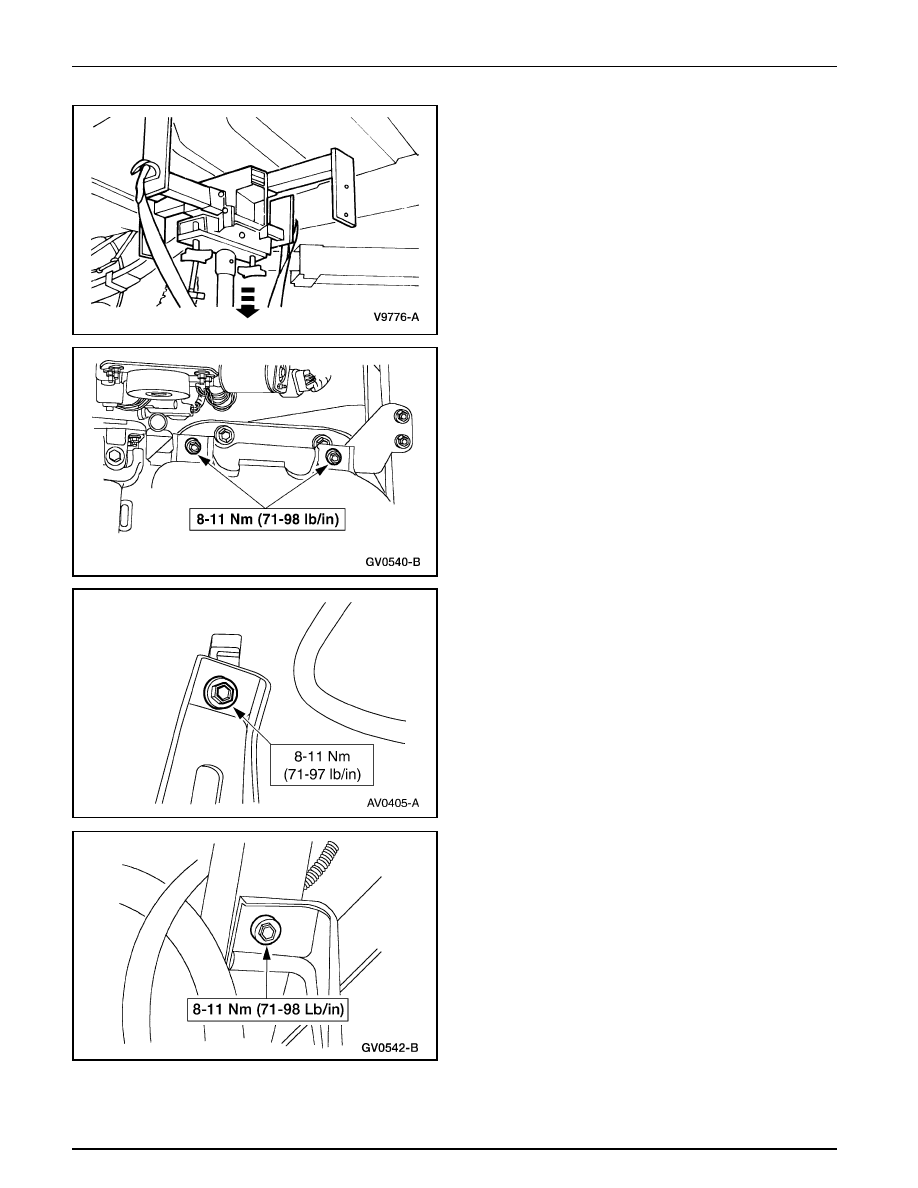

Tanque de Combustible y Líneas (Continuación)

6.

Desmonte el gato.

7.

Nota: Los Pasos desde el 7 hasta el 9 se aplican solamente
para los modelos con tracción en las cuatro ruedas.

Coloque la placa protectora del tanque de combustible e
instale los tornillos delanteros.

8.

Instale el tornillo trasero del lado derecho.

9.

Instale el tornillo trasero del lado izquierdo.

Tanque de Combustible y Líneas

310-01-9

310-01-9

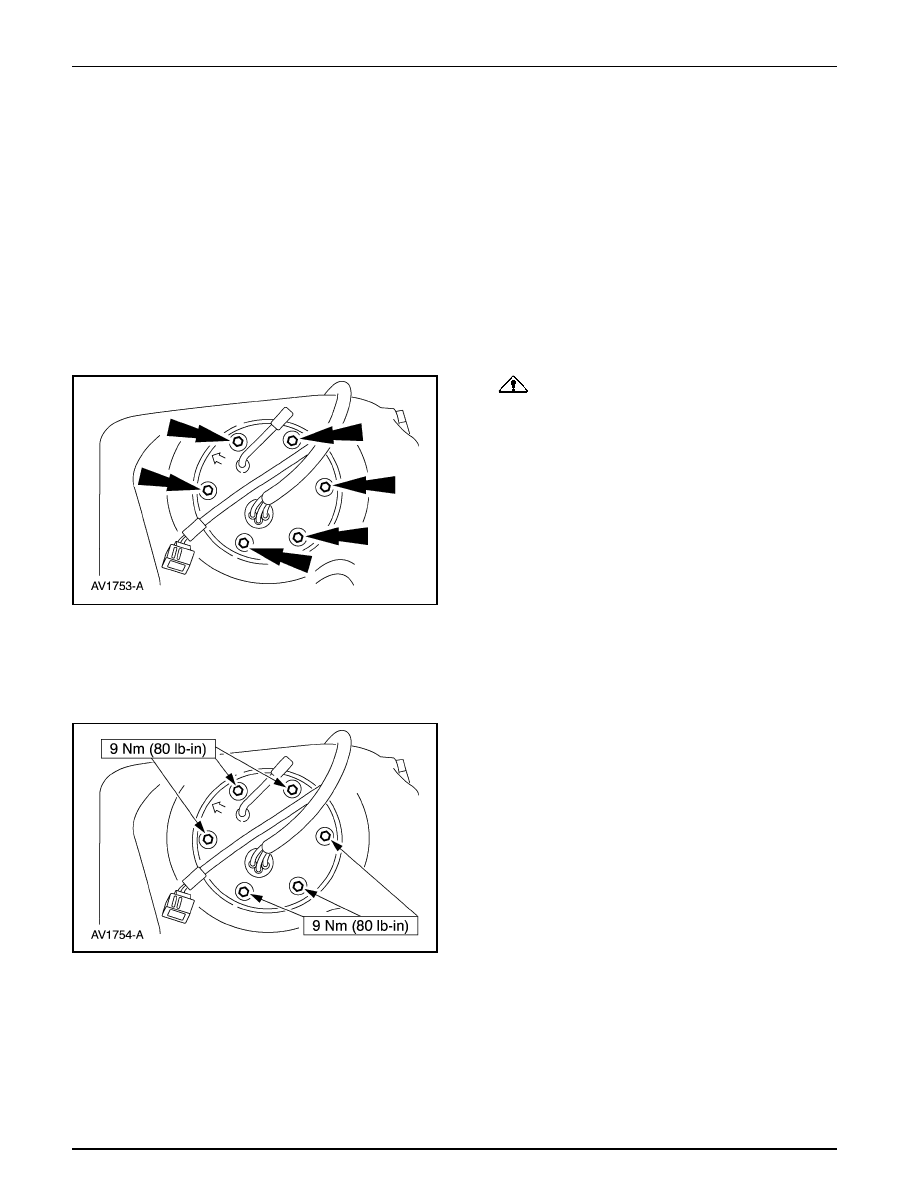

Tanque de Combustible y Líneas (Continuación)

Bomba

Remoción

1.

Desmonte el tanque de combustible (9002). Para
información adicional, consulte a Tanque, en esta sección.

2.

Limpie el área alrededor de la brida de montaje del
conjunto de la bomba de combustible (9H307).

3.

Desacople el conector eléctrico del transductor de la
presión del tanque.

4.

PRECAUCIÓN: La bomba de combustible debe

ser manipulada con mucho cuidado para evitar daños
al brazo del flotante y al filtro.

Remueva los tornillos de montaje y el conjunto de la
bomba.

Instalación

1.

Limpie la brida de montaje de la bomba y la superficie de
montaje en el tanque de combustible.

2.

Instale el conjunto de la bomba del combustible.

1

Coloque el conjunto en el tanque.

2

Alinee la flecha sobre la brida de la bomba con la
muesca sobre el tanque.

3

Instale los tornillos.

3.

Acople el conector eléctrico al transductor de presión del
combustible .

4.

Instale el tanque de combustible. Para información
adicional, consulte a Tanque, en esta sección.
