Caja de Transferencia — Cambios Automáticos

308-07B-19

308-07B-19

Damper (Continuación)

14.

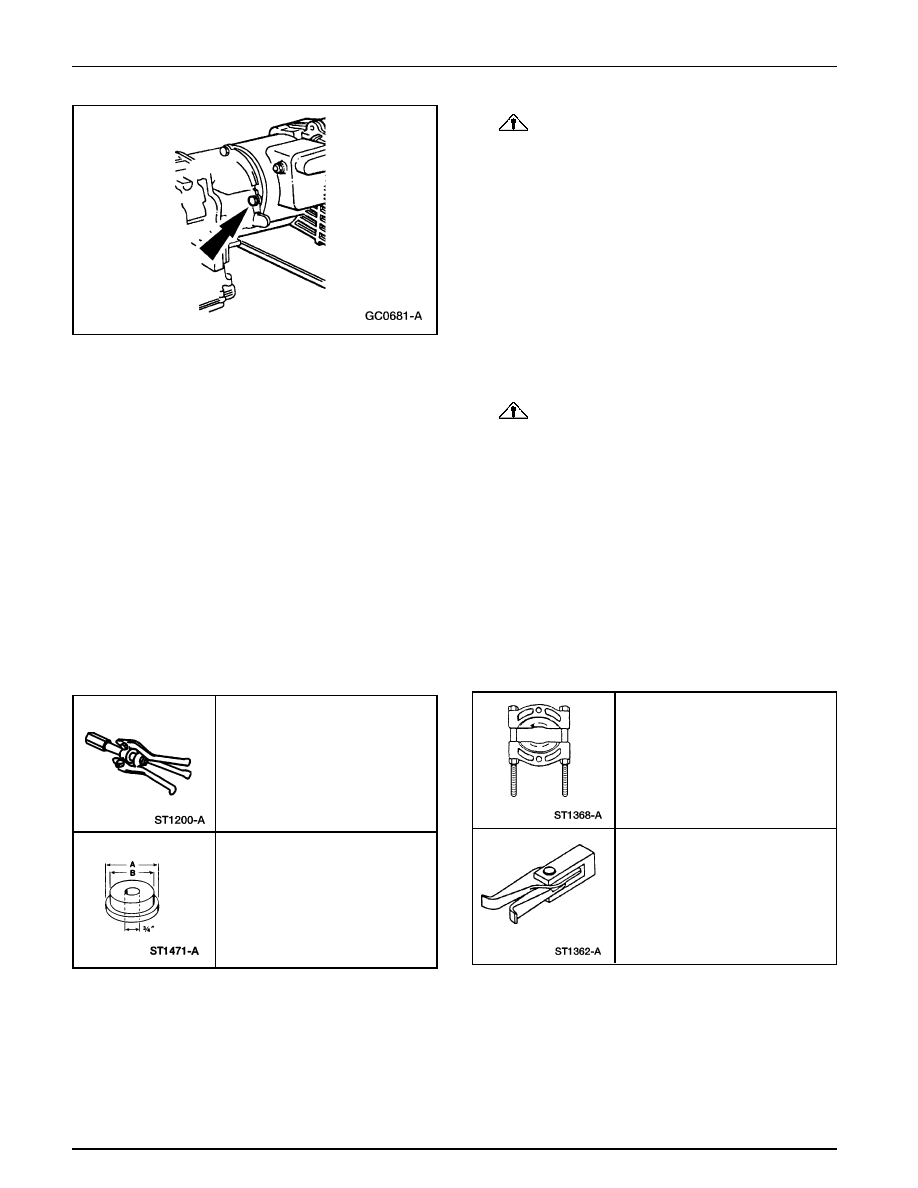

PRECAUCIÓN: Coloque un contenedor

adecuado debajo del alojamiento de la extensión.

Retire los cinco pernos.

15. Separe la caja de transferencia fuera del alojamiento de

la extensión.

16.

PRECAUCIÓN: Revise si hay obstrucciones.

Baje el gato y la caja transferencia.

17. Retire y deseche la empacadura de la caja de transferencia/

alojamiento de la extensión. Limpie las superficies de la
empacadura.

Caja de Transferencia

Caja de Transferencia

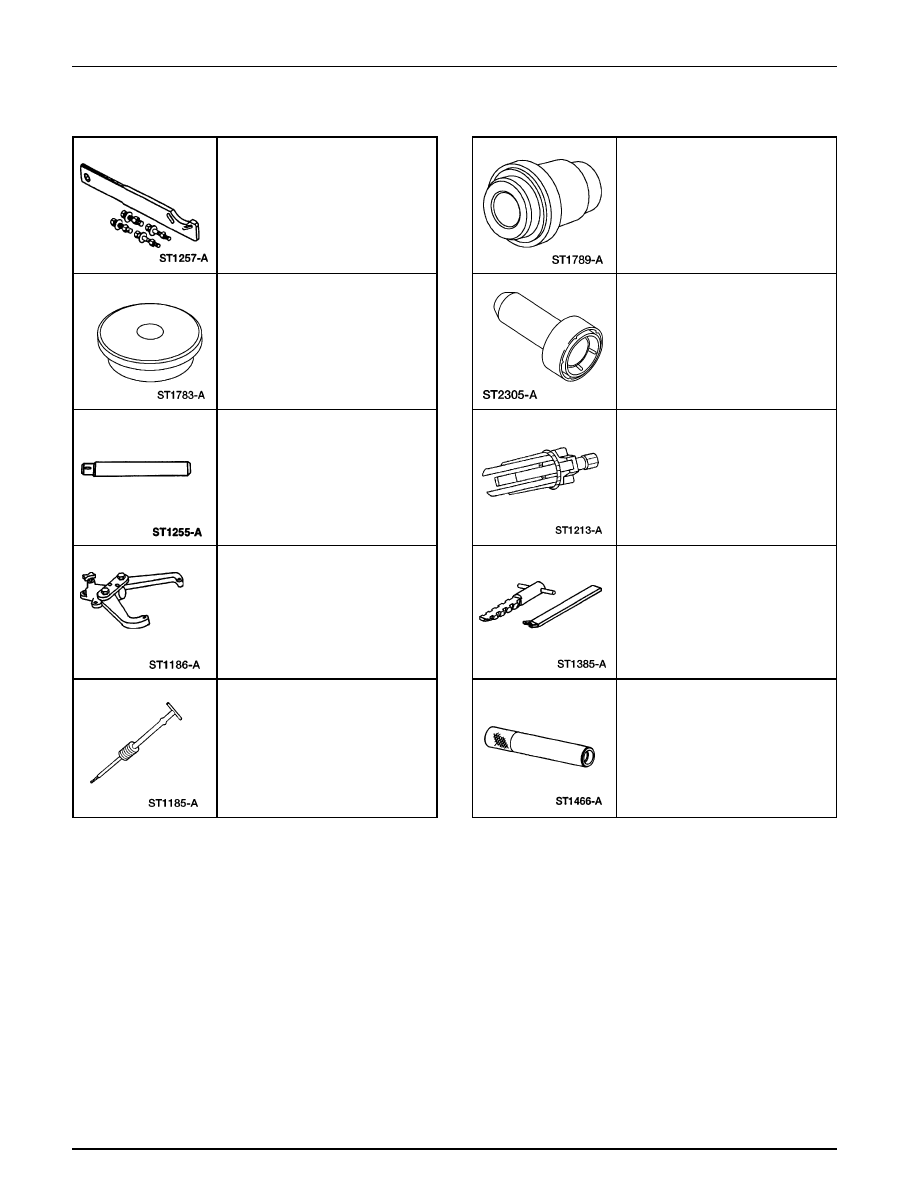

Herramienta(s) Especial(es)

Extractor de la Copa de la Rolinera
308-047 (T77F-1102-A)

Instalador de la copa de
la Rolinera
204-020 (T73T-1202-A)

Herramienta(s) Especial(es)

Extractor de Rolinera
205-D064 (D84L-1123-A) o su
Equivalente

Extractor de Rolinera
307-318 (T94P-77001-KH)

Caja de Transferencia — Cambios Automáticos

308-07B-20

308-07B-20

Herramienta(s) Especial(es)

Herramienta de Sujeción del Flanche
205-126 (T78P-4851-A)

Caja de Transferencia (Continuación)

Instalador de Copa de Rolinera
308-163 (T88C-77000-FH)

Manija
205-153 (T80T-4000-W)

Dispositivo de Sujeción
307-003- (T57L-500-B)

Martillo Deslizante
100-001 (T50T-100-A)

Herramienta(s) Especial(es)

Instalador de Rolinera del Eje de
Entrada
308-085 (T83T-7025-C)

Instalador del Sello del Eje de
Entrada
308-186 (T90T-7127-B)

Extractor
307-001 (TOOL-1175-AC) o su
equivalente

Extractor del Sello
303-409 (T92C-6700-CH)

Instalador del Sello del Vástago de
la Válvula
303-367 T90P-6510-AH

Caja de Transferencia — Cambios Automáticos

308-07B-21

308-07B-21

Caja de Transferencia (Continuación)

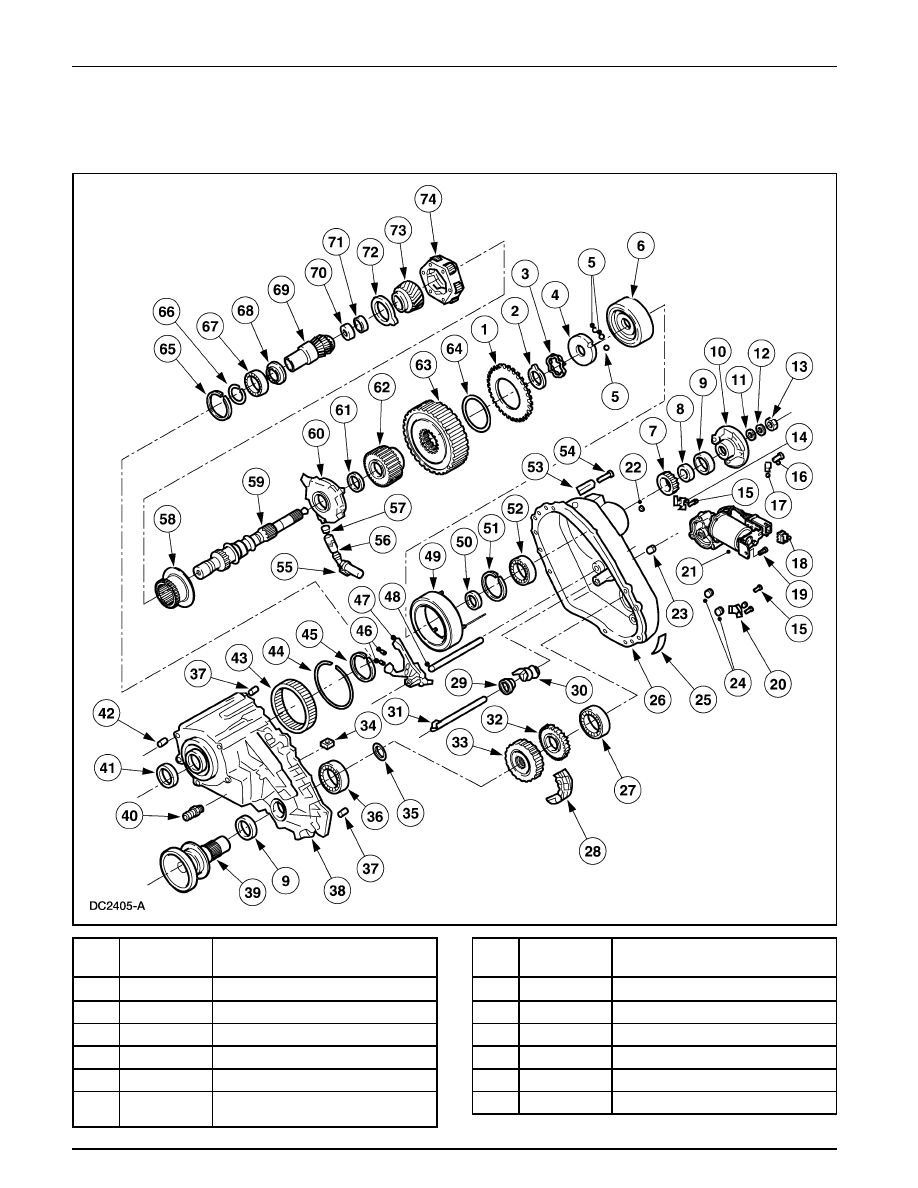

Desarmado

Vista Desarmado

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

1

7H150

Armadura

2

7917

Anillo Retén

3

7E085

Resorte

4

7R428

Leva de aplicación

5

7A354

Bola

6

7G362

Conjunto del alojamiento de la leva y
bobina.

7

7G450

Rueda superior de afinación

8

7072

Espaciador

9

7B215

Sello de Aceite

10

7B214

Flanche trasero de salida

11

7052

Sello de aceite

12

7B368

Arandela de la brida del eje de salida

Caja de Transferencia — Cambios Automáticos

308-07B-22

308-07B-22

Caja de Transferencia (Continuación)

Número

Item

de Parte

Descripción

13

7045

Tuerca del eje

14

7F293

Sensor de velocidad (eje trasero de
salida)

15

7A443

Perno

16

N800670

3 Pernos

17

7K470

Clip “J”

18

—

Conector de interbloqueo (parte de
7G360)

19

N802503

Perno hexagonal

20

7F293

Sensor de velocidad (eje delantero de
salida)

21

7G360

motor de cambios de la caja de
transferencia

22

N620480

3 Tuercas hexagonales

23

7288

Sello del eje de cambios

24

7A010

Tapón de drenaje/llenado

25

—

Etiqueta de identificación

26

7005

Cubierta

27

7025

Rolinera (trasera del eje delantero de
salida)

28

7A029

Cadena de tiempo

29

7W074

Resorte de torsión

30

7F063

Conjunto de la leva de cambios
eléctricos

31

7N095

Eje de cambios

32

7G450

Rueda inferior de afinación

33

7177

Piñón motorizado (30T)

34

7L027

Magneto del cárter de aceite

35

7064

Anillo retén

36

7025

Rolinera

37

—

2 Pasadores

38

7005

Conjunto de la caja

39

7061

Eje de salida y flanche (delantero)

40

383976

Espiga del respiradero

41

7B215

Sello de entrada

42

—

Pin en espiral

43

7A153

Anillo retén

Número

Item

de Parte

Descripción

44

7064

Anillo Retén

45

7917

Anillo Retén

46

7C430

2 Pistas de Trinquetes de cambios

47

7289

Trinquete de reducción de cambios

48

7240

Riel de cambios

49

7G361

Conjunto de la bobina de cambios

50

7D221

Cojinete de empuje

51

7917

Anillo retén

52

7025

Cojinete
(soporte del eje trasero de salida)

53

—

Etiqueta de identificación
(parte de 7A195)

54

7A443

17 Pernos hexagonales
(M10 x 1.5 x 30.0)

55

7A098

Colador del aceite

56

7A210

Manguera de la bomba

57

382846

Abrazadera de la manguera

58

7100

Collarín de hi/low

59

7061

Eje trasero de salida

60

7A149

Conjunto de la bomba

61

7Z1111

Arandela de empuje

62

7177

Piñón motriz (30T)

63

7C108

conjunto del embrague

64

7Z104

Arandela de aislamiento

65

7064

Anillo retén

66

7917

Anillo retén

67

6025

Rolinera (soporte del portaplanetarios)

68

7A385

Arandela de empuje del
portaplanetarios

69

7017

Eje de entrada

70

7025

Rolinera (soporte del portaplanetarios)

71

—

Buje del eje de salida (parte de 7017)

72

7B066

Disco de empuje

73

7D063

Engranaje solar

74

7A398

Conjunto del juego de engranajes
planetarios

1.

Retire la caja de transferencias (7A195). Para información
adicional, refiérase a Caja de Transferencia en esta
sección.
