Ford Explorer / Mercury Mountaineer. Manual - parte 576

Caja de Velocidades/Transeje Manual

308-03-50

308-03-50

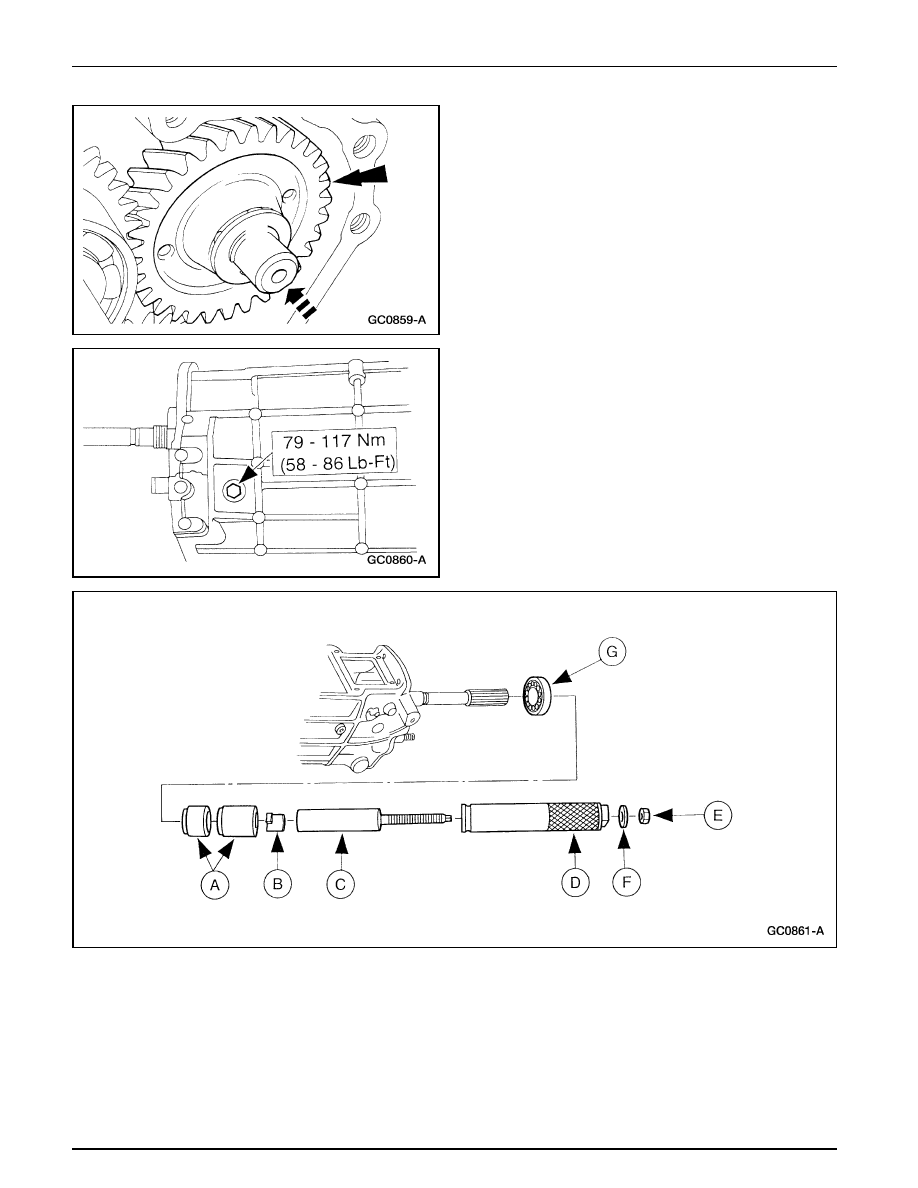

34. Instale el engranaje intermedio de retroceso y su bocina

(7141).

Sincronizadores (Continuación)

35. Nota: El tornillo del eje intermedio de retroceso debe

ser instalado en los cuatro minutos siguientes a la
aplicación del silicón.

Aplique Goma Siliconada D6AZ-19562-AA, ó una
equivalente que cumpla con la especificación Ford
ESB-M4G92-A a las roscas e instale el tornillo del eje
intermedio del retroceso.

36. Utilizando el Espaciador para Reemplazar Engranaje (A),

el Collar de Eje (B), el Cambiador de Camisa de Eje (C),
el Tubo Extractor / Cambiador (D), la tuerca (E) y la
arandela (F), instale la rolinera trasera (G) del eje de salida.

Caja de Velocidades/Transeje Manual

308-03-51

308-03-51

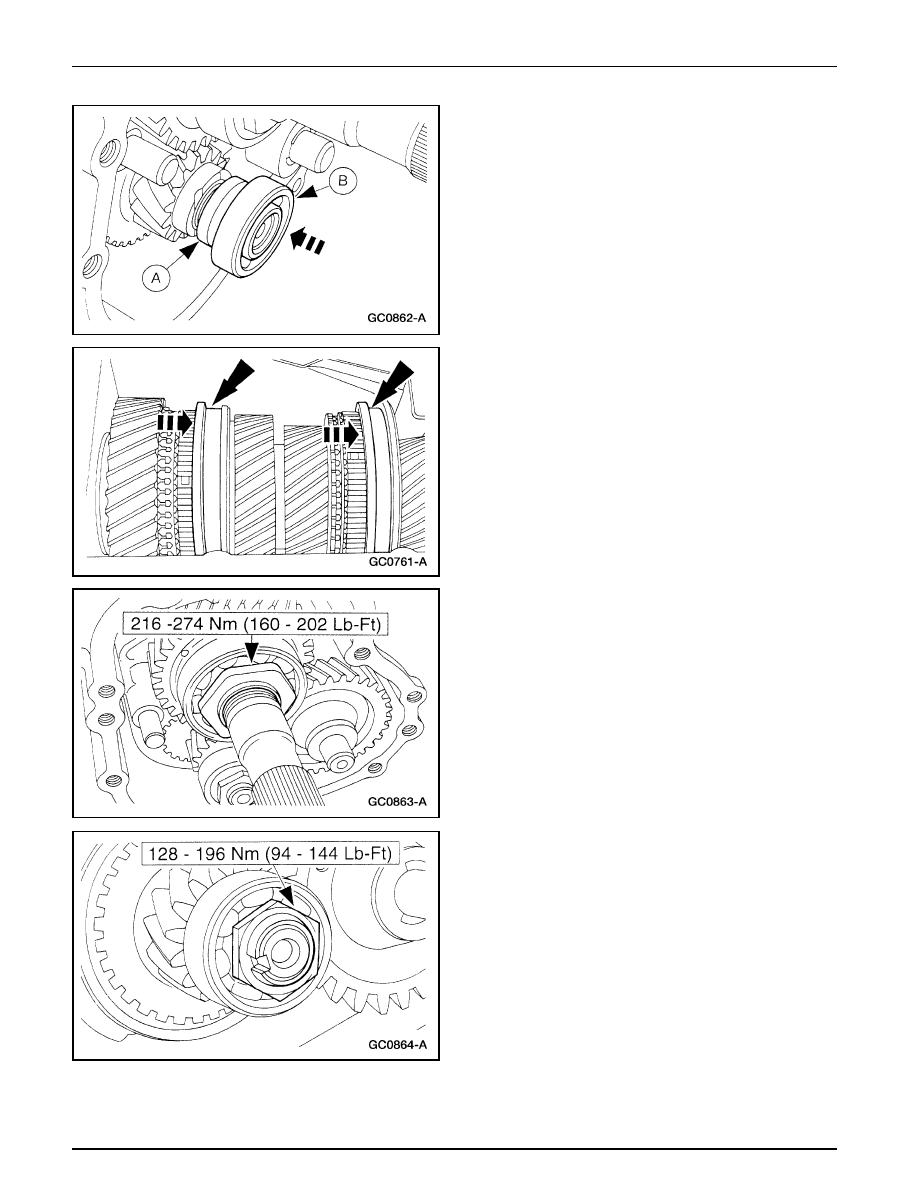

37. Instale la arandela de empuje (A) y la rolinera (B) trasera

del contra-eje (7D283).

Sincronizadores (Continuación)

38. Bloquee la caja en primera y tercera velocidad.

39. Utilice la Llave para Tuerca de Seguridad de Eje Principal

para instalar una nueva tuerca de seguridad (7B364) de la
rolinera trasera del eje de salida.

40. Instale una nueva tuerca de seguridad en el contra-eje.

Caja de Velocidades/Transeje Manual

308-03-52

308-03-52

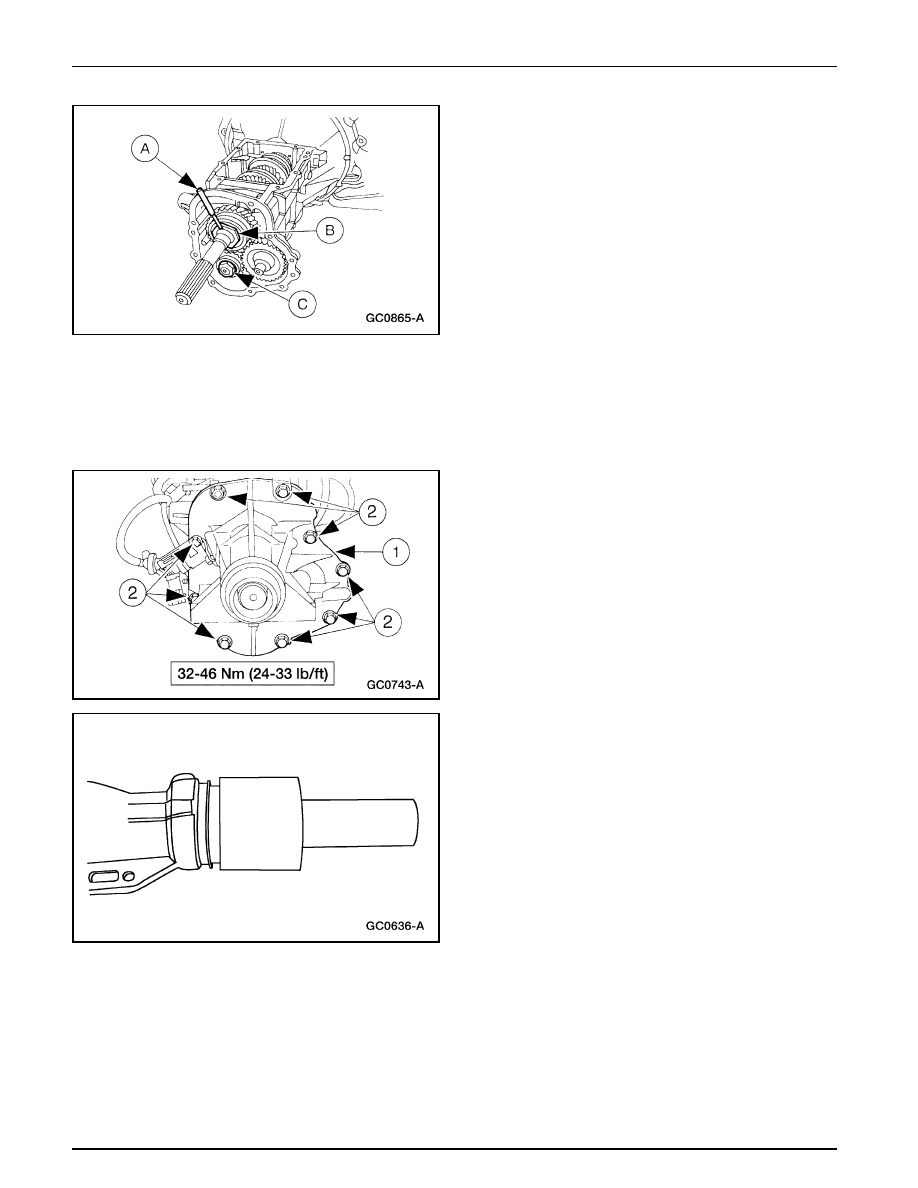

41. Utilice la Herramienta para Fijar Tuerca de Seguridad de

Contra-Eje (A) para asegurar la tuerca de bloqueo (B) de
la rolinera trasera del eje de salida y la tuerca (C) de
seguridad del contra eje.

Sincronizadores (Continuación)

42. Nota:  La cubierta de extensión debe ser instalada en los

cuatro minutos siguientes a la aplicación del silicón.

Aplique una pequeña cantidad de Goma Siliconada
D6AZ-19562-AA, ó de una equivalente que cumpla con
la especificación Ford ESB-M4G92-A, a la superficie
de acople de la cubierta de extensión.

43. Instale la cubierta de extensión (7A039).

1

Coloque la cubierta.

2

Instale los tornillos.

44. Utilice el Cambiador de Sello de Cubierta de Extensión

para instalar un nuevo sello en la misma.

Caja de Velocidades/Transeje Manual

308-03-53

308-03-53

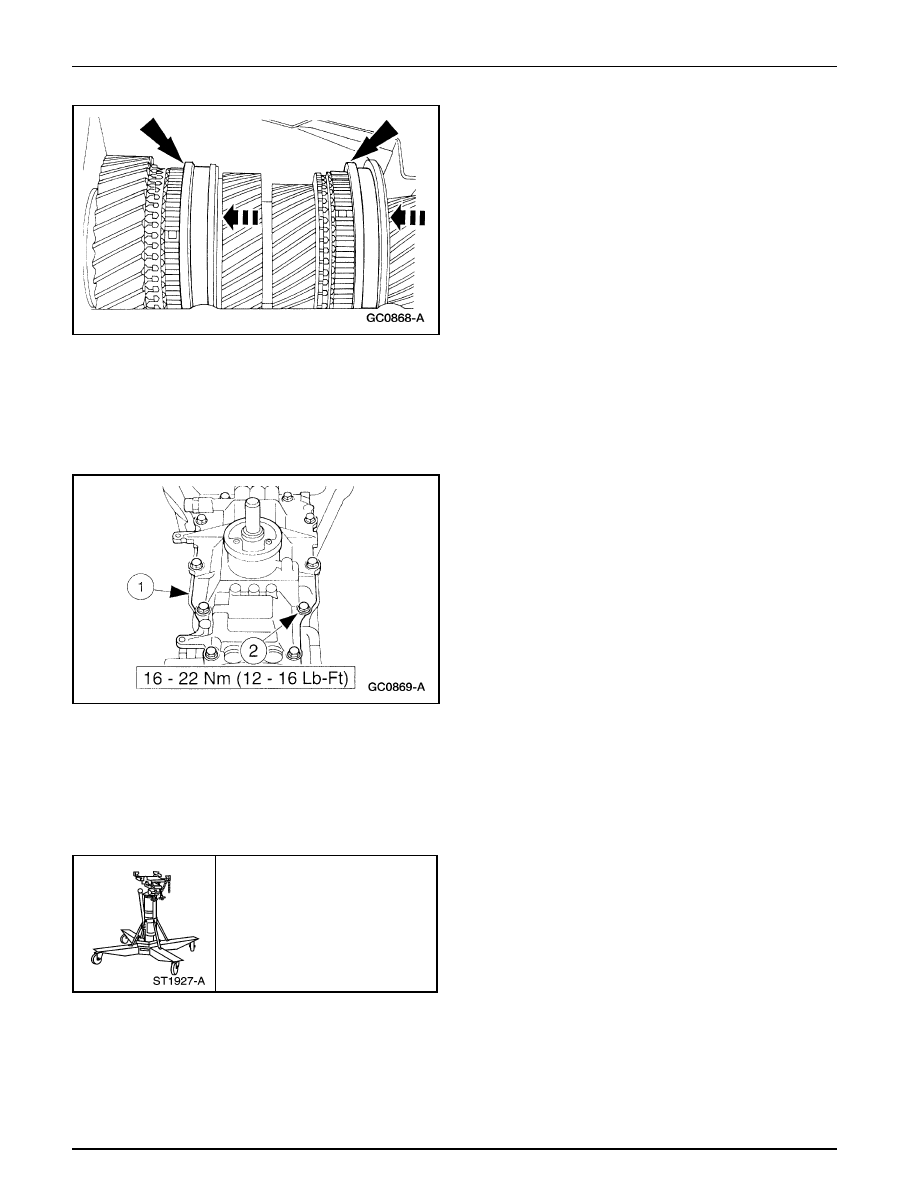

45. Coloque las camisas sincronizadoras en neutral.

Sincronizadores (Continuación)

46. Nota:  La tapa de la caja debe ser instalada en los cuatro

minutos siguientes después de aplicar el silicón.

Aplique una pequeña cantidad de Goma Siliconada
D6AZ-19562-AA, ó de una equivalente que cumpla con
la especificación Ford ESB-M4G92-A, a la superficie
de acople de la tapa de la caja.

47. Instale la tapa de la caja (7222).

1

Coloque la tapa.

2

Instale los tornillos.

Caja de Velocidades

Caja de Velocidades

 Gato para Cajas de Levante Alto,
164-R3508, ó un equivalente

1.

Coloque la caja en un gato adecuado.

2.

Levante y ubique la caja.

Herramienta(s) Especial(es)
