Transmisión Automática — 5R55E

307-01B-344

307-01B-344

Verificación del Juego Longitudinal (Continuación)

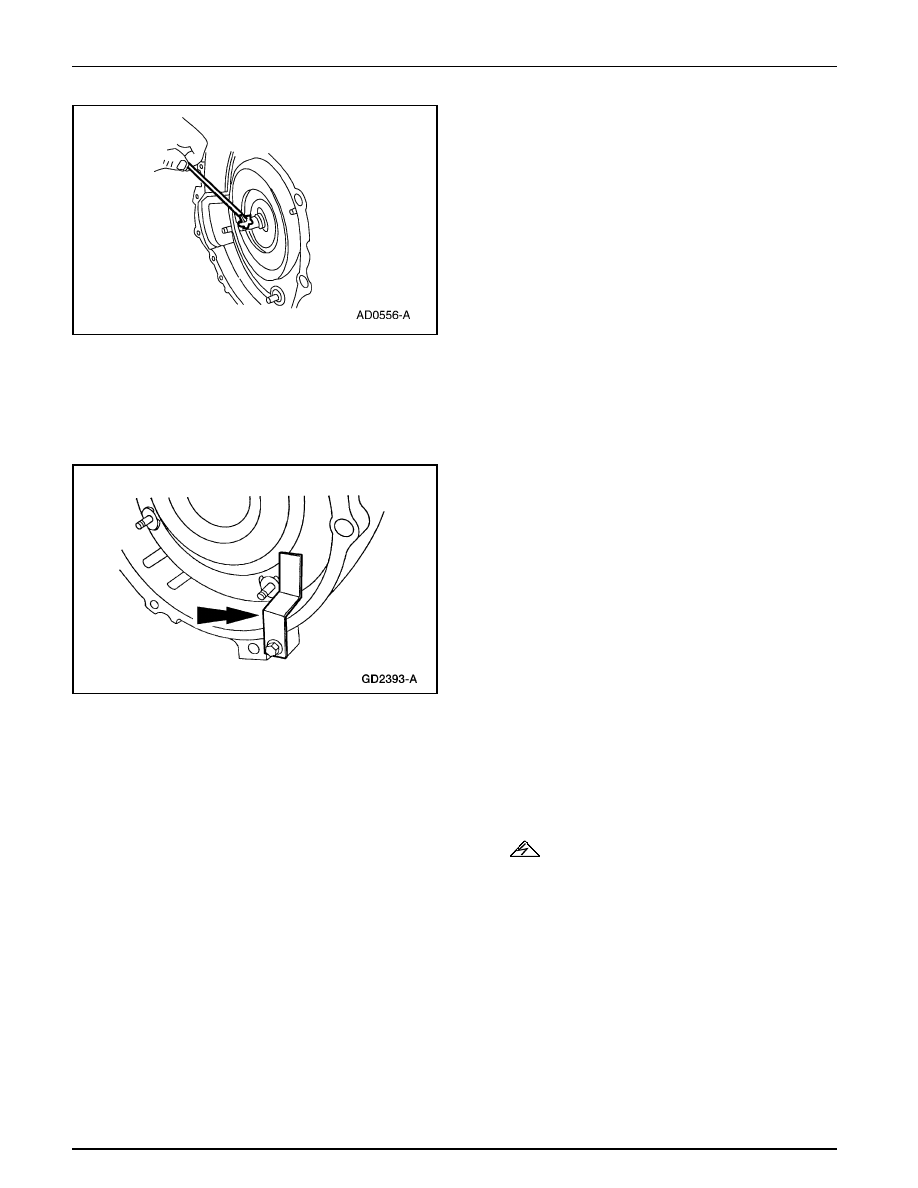

142. Lubrique el cubo guía del convertidor de torque con

Grasa de Multipropósitos Ford D0AZ-19584-AA con
la especificación ESB-M1C93-B.

143. Antes de instalar la transmisión, asegúrese que el

sistema de enfriamiento (tuberías y enfriadores) hayan
sido bien lavados. Si la contaminación no puede ser
eliminada o no se puede lograr el flujo apropiado,
reemplace los enfriadores y/o las tuberías; refiérase a
la Sección 307-02.

144. Instale la Herramienta de Soporte del Convertidor de

Torque en la caja.

Transmisión

Transmisión

1.

En los modelos 4x4 instale el tubo de ventilación.

2.

ADVERTENCIA: Asegure la transmisión en

un gato con una cadena de seguridad. Si no se
observan estas instrucciones se pueden producir
daños personales.

Levante y sitúe la transmisión.

Transmisión Automática — 5R55E

307-01B-345

307-01B-345

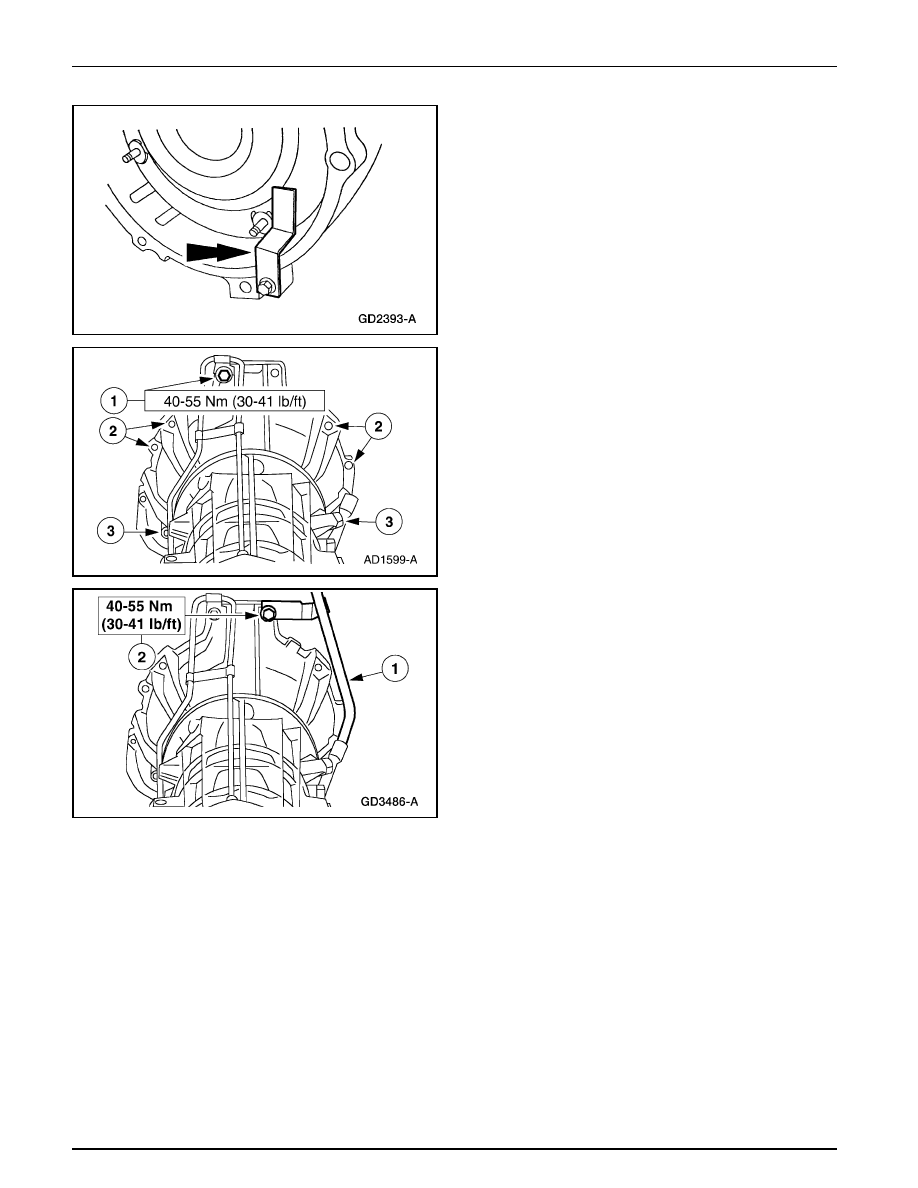

Transmisión (Continuación)

3.

Remueva la Herramienta de Soporte del Convertidor de
Torque.

4.

Nota: Alinee las marcas entre el flexplate y el convertidor
hechas durante la remoción.

Instale los siete tornillos de la transmisión al motor.

1

Instale los tornillos de 1 m10 x 40 mm.

2

Instale los tornillos de 4 m10 x 50 mm.

3

Instale los tornillos de 2 m10 x 75 mm.

5.

Instale el tubo superior de colocación de fluido y el tornillo
del soporte.

1

Instale el tubo superior de colocación del fluido.

2

Instale el tornillo del soporte m10 x 40 mm.

6.

Si está equipada en el vehículo, instale la caja de
transferencia; refiérase a la Sección 308-07B.

Transmisión Automática — 5R55E

307-01B-346

307-01B-346

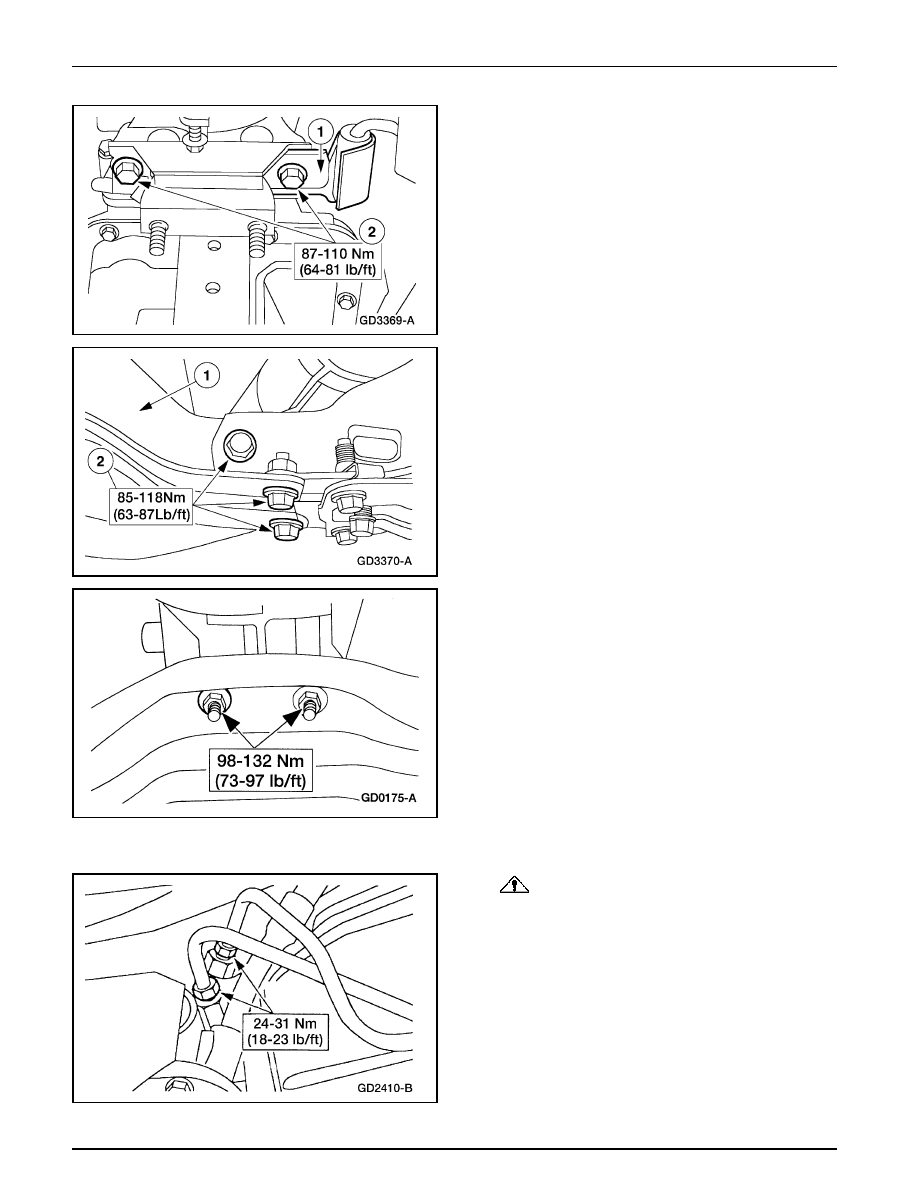

Transmisión (Continuación)

7.

Instale los tornillos de la base de la transmisión.

1

Reposicione el soporte del escape.

2

Instale los tornillos.

8.

Instale el miembro transversal.

1

Sitúe el miembro transversal.

2

Instale los seis pernos del miembro transversal (tres
en cada lado).

9.

Instale la base de la transmisión en el miembro transversal
y apriete las tuercas.

10. Remueva el Gato de Alta Alzada.

11.

CUIDADO: Tenga cuidado de no doblar o de

alguna manera dañar las tuberías del enfriador.

Instale las tuberías del enfriador de la transmisión.

Transmisión Automática — 5R55E

307-01B-347

307-01B-347

Transmisión (Continuación)

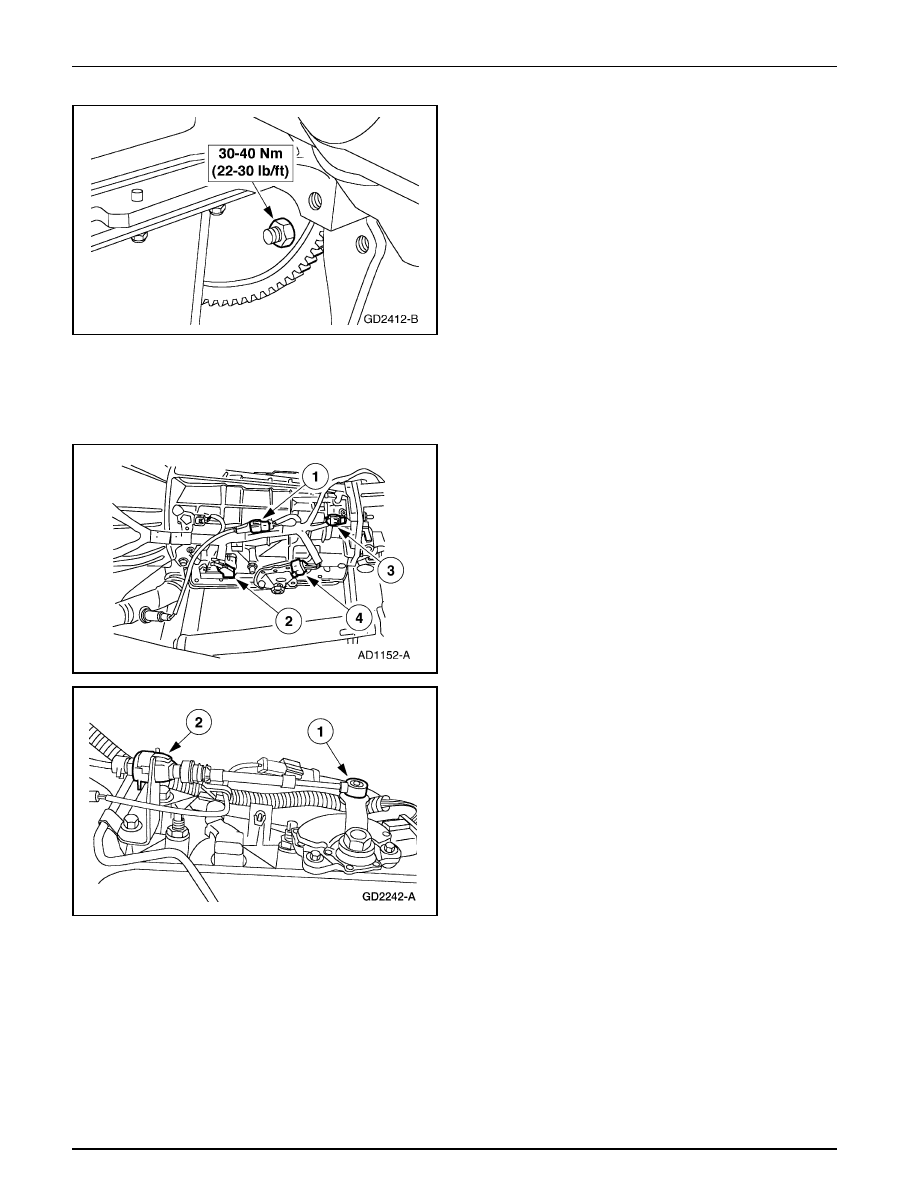

12. Instale las tuercas del convertidor de torque al volante.

•

Rote el cigüeñal lo suficiente para ganar acceso a las
tuercas del volante.

13. Instale el motor de arranque; refiérase a la Sección 303-06.

14. Instale el conjunto del convertidor catalítico y las tuercas

de la tubería de paso; refiérase a la Sección 309-00.

15. Instale el cableado de la transmisión.

1

Enchufe el conector del sensor de oxígeno caliente
(HO2S).

2

Enchufe el conector de la transmisión.

3

Enchufe el conector del sensor de velocidad del eje
de salida (OSS).

4

Enchufe el conector del sensor digital de rango de la
transmisión (TR).

16. Instale el cable de cambios.

1

Conecte el cable de cambios a la palanca de control
manual.

2

Conecte el cable de cambios al soporte.
