Transmisión Automática — 5R55E

307-01B-324

Verificación del Juego Longitudinal (Continuación)

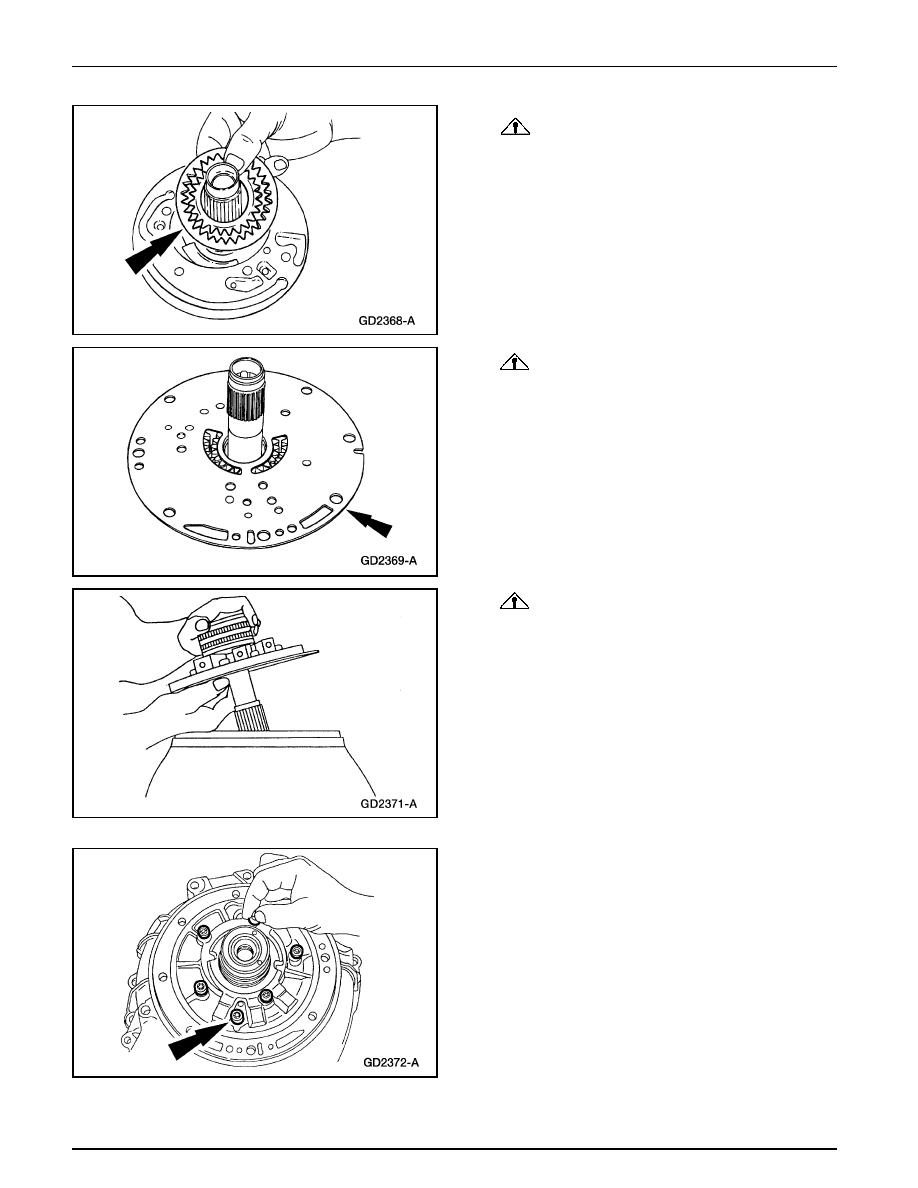

69.

CUIDADO: La cámara en el borde interior del

engranaje pequeño debe estar hacia arriba cuando se
encuentre en la abertura del engranaje del alojamiento
de la bomba. El hoyuelo en el engranaje más grande
debe estar hacia abajo cuando se encuentre en la
abertura del engranaje del alojamiento de la bomba.

Instale los engranajes de la bomba in el alojamiento de la
bomba de fluido. Aplique Grasa de Multipropósitos Ford
D0AZ-19584-AA que cumpla con especificación Ford
ESB-M1C93-B al engranaje de la bomba para evitar que
se raye en el momento de la arrancada.

70.

CUIDADO: Asegúrese de que los agujeros de la

placa se alineen con los de la bomba.

Instale la placa adaptadora de la bomba de fluido.

71.

CUIDADO: No permita que los engranajes de

la bomba se salgan del alojamiento.

Nota: La muesca en el exterior de la placa adaptadora
estará en la posición de las 9 horas en relación con el
alojamiento del convertidor.

Instale la bomba de fluido en el alojamiento del
convertidor.

•

Sostenga la placa adaptadora de la bomba de fluido
contra el alojamiento de la bomba. Voltee la bomba y
la placa adaptadora y colóquelos en el alojamiento
del convertidor.

72. Instale los tornillos sin apretar.

Transmisión Automática — 5R55E

307-01B-325

Verificación del Juego Longitudinal (Continuación)

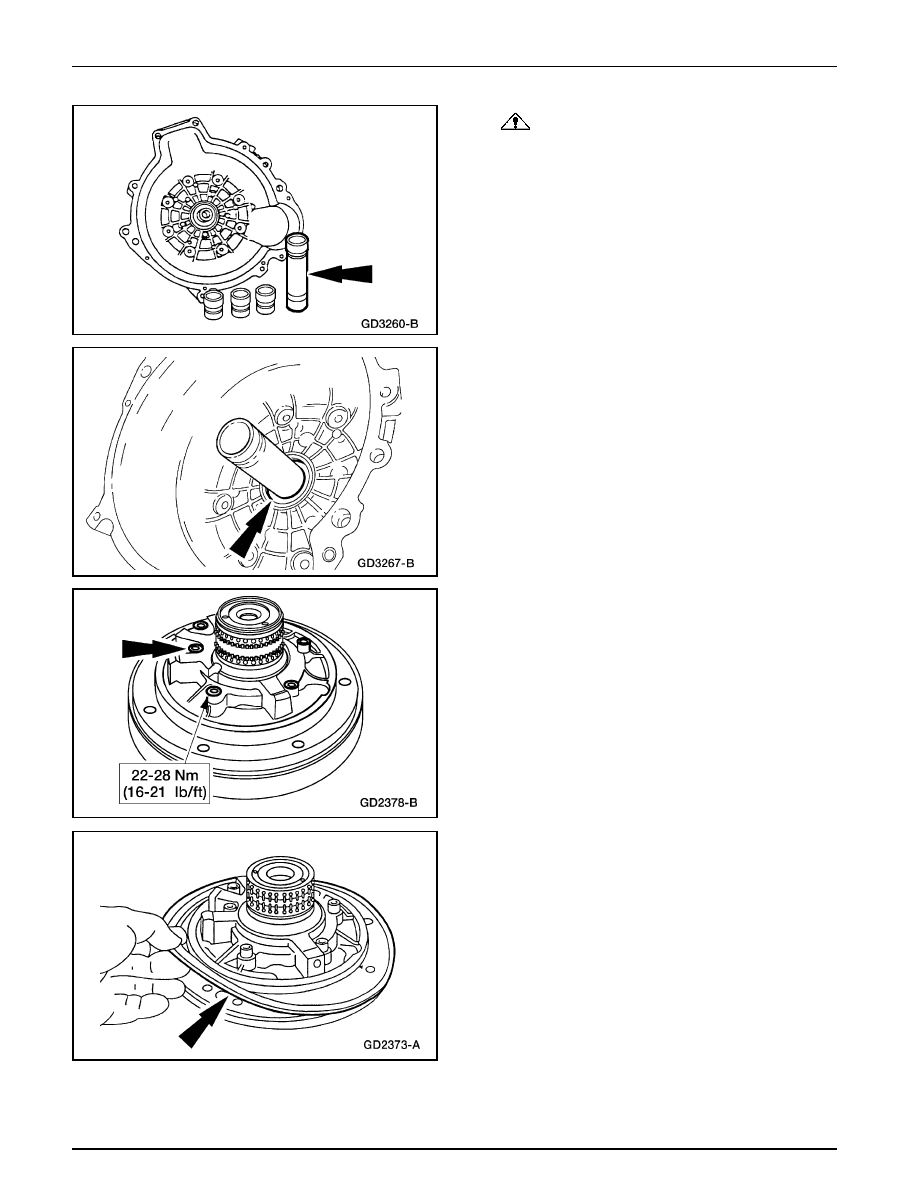

73.

CUIDADO: El Juego de Alineación de la Bomba

de Fluido debe ser utilizado para alinear
apropiadamente la bomba con la placa adaptadora.
Este evitará las fugas por el sello, ruidos de engranajes,
rupturas de engranajes y fallas de bujes.

Alinee la bomba de fluido con la placa adaptadora de la
bomba de fluido y seleccione el calibrador del Juego de
Alineación de la Bomba de Fluido que encaje exactamente
cuando sea colocado en la bomba.

74. Rosque el calibrador en el Mango de Alineación de la

Bomba y deslice la herramienta sobre la bomba de fluido
hasta que toque fondo en la abertura del engranaje de la
bomba.

75. Apriete los pernos de la bomba empleando un patrón de

estrella y remueva el mango de alineación de la bomba.

76. Instale un nuevo anillo sellador en la bomba de fluido.

•

Recubra el anillo sellador de la bomba con jalea de
petróleo.

Transmisión Automática — 5R55E

307-01B-326

Verificación del Juego Longitudinal (Continuación)

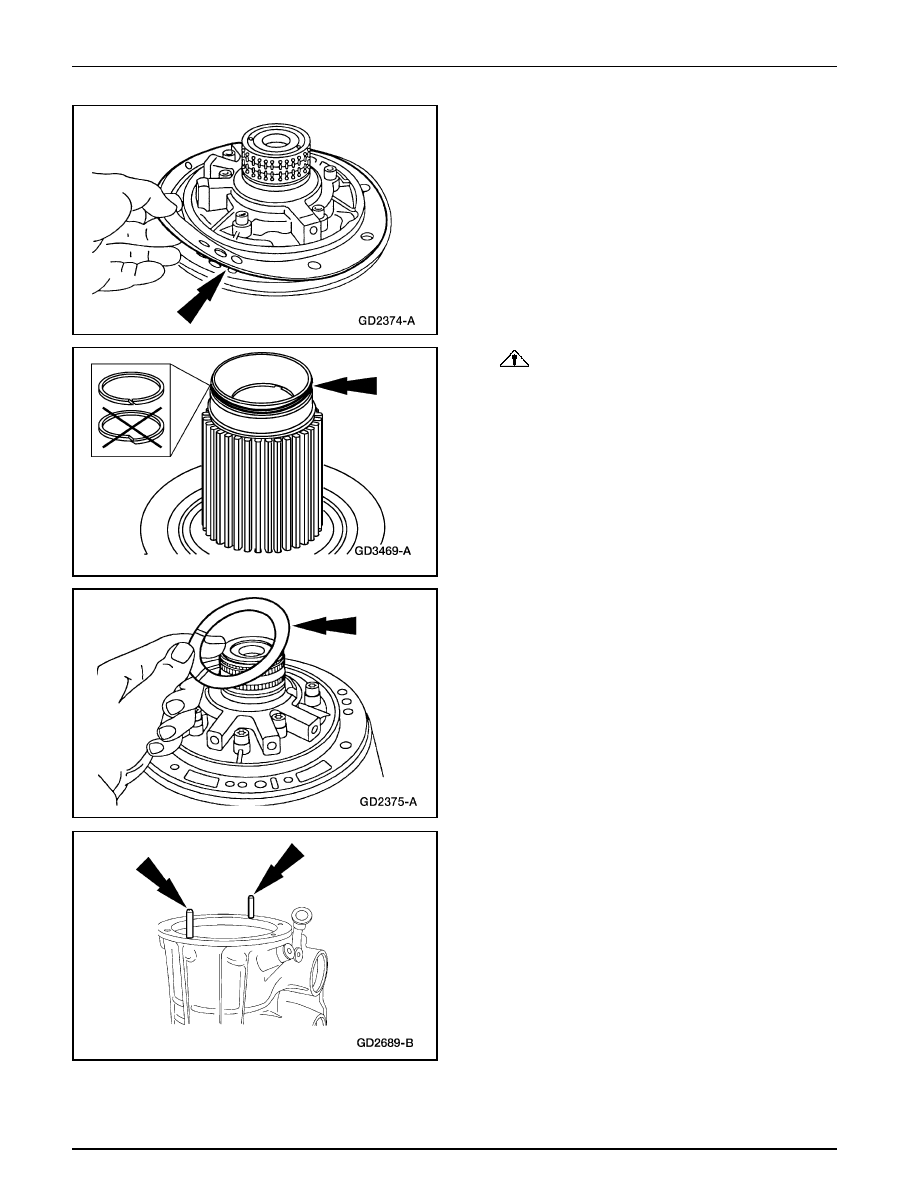

77. Nota: Asegúrese de que el anillo sellador de la bomba de

fluido sea instalado en el alojamiento y el conjunto de la
bomba.

Instale una nueva empacadura en la bomba de fluido.

•

Sostenga la empacadura de la bomba en su lugar con
jalea de petróleo.

78.

CUIDADO: Verifique la instalación del sello

apropiado. Asegúrese de que las ranuras del sello están
limpias y libres de rebabas.

Instale el sello de soporte de la bomba delantera.

79. Instale la arandela de empuje No. 1 seleccionada en la

bomba de fluido.

•

Recubra la arandela de empuje con jalea de petróleo.

80. Instale los Pasadores Guías del Convertidor en la caja.

Transmisión Automática — 5R55E

307-01B-327

Verificación del Juego Longitudinal (Continuación)

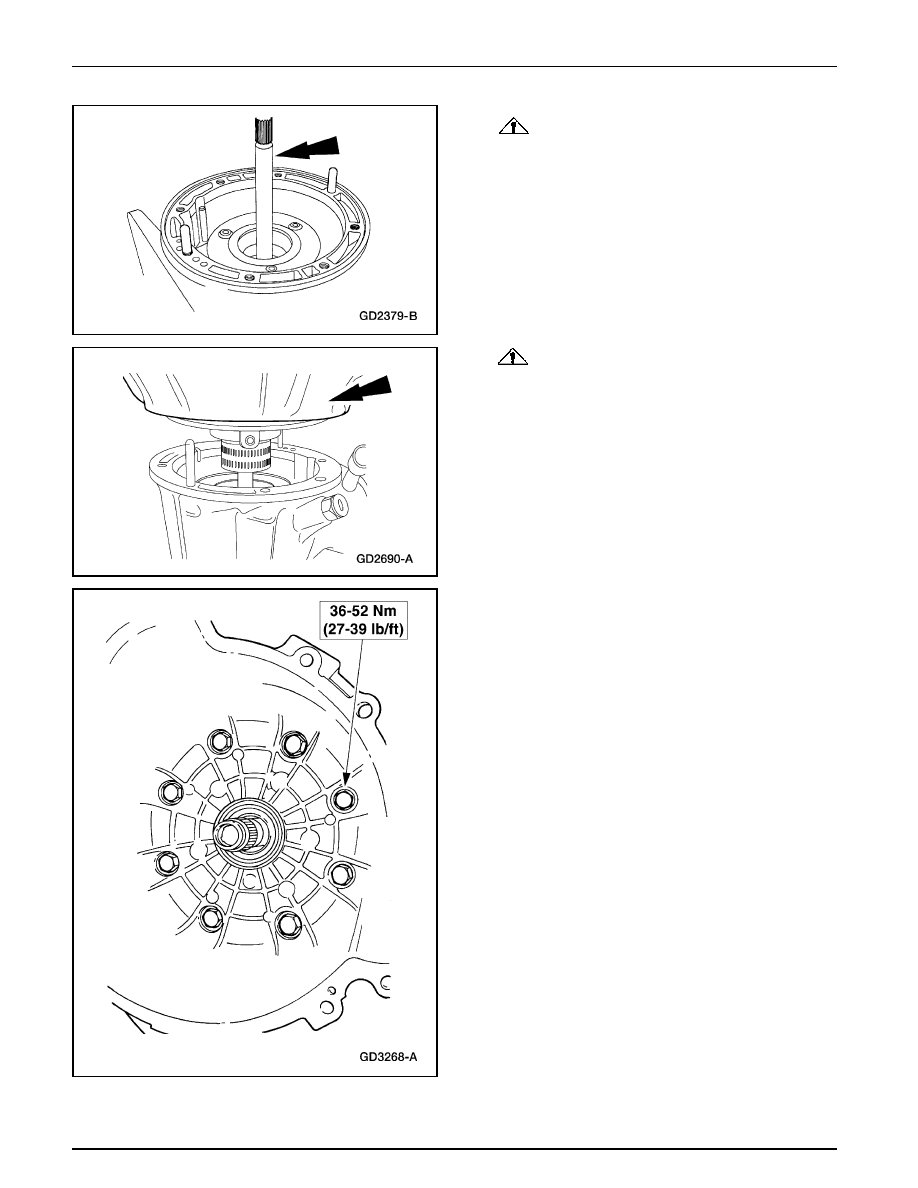

81.

CUIDADO: Las estrías en el extremo del eje de

entrada no de la misma longitud. Las estrías más cortas
van dentro del conjunto.

Instale el eje de entrada.

82.

CUIDADO: Asegúrese de que la arandela de

empuje No. 1 seleccionada de la admisión de la bomba,
la empacadura y el O-ring entre la bomba y la caja,
permanezcan en la posición correcta durante este paso.

Instale la bomba de fluido y el alojamiento del convertidor
en la caja.

83. Nota: Lubrique los O-rings en los tornillos del alojamiento

del convertidor.

Remueva los Pasadores Guías del Convertidor. Instale
los tornillos. Apriete los tornillos en cruz.
