Ford Explorer / Mercury Mountaineer. Manual - parte 490

Transmisión Automática — 5R55E

307-01B-140

307-01B-140

12.

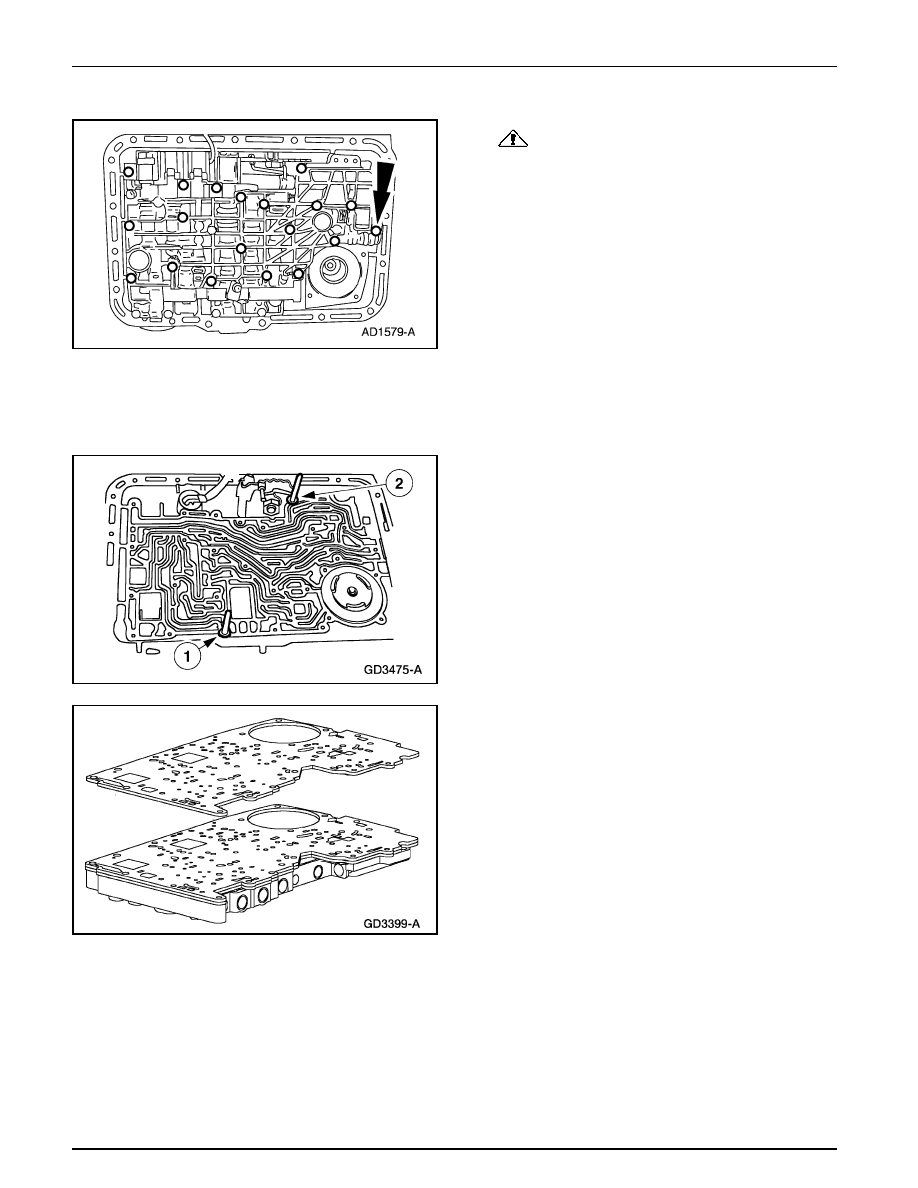

CUIDADO: Apoye el cuerpo de válvulas de control

principal.

Remueva los tornillos.

REPARACIONES EN EL VEHICULO (Continuación)

13. Remueva el cuerpo de válvulas de control principal.

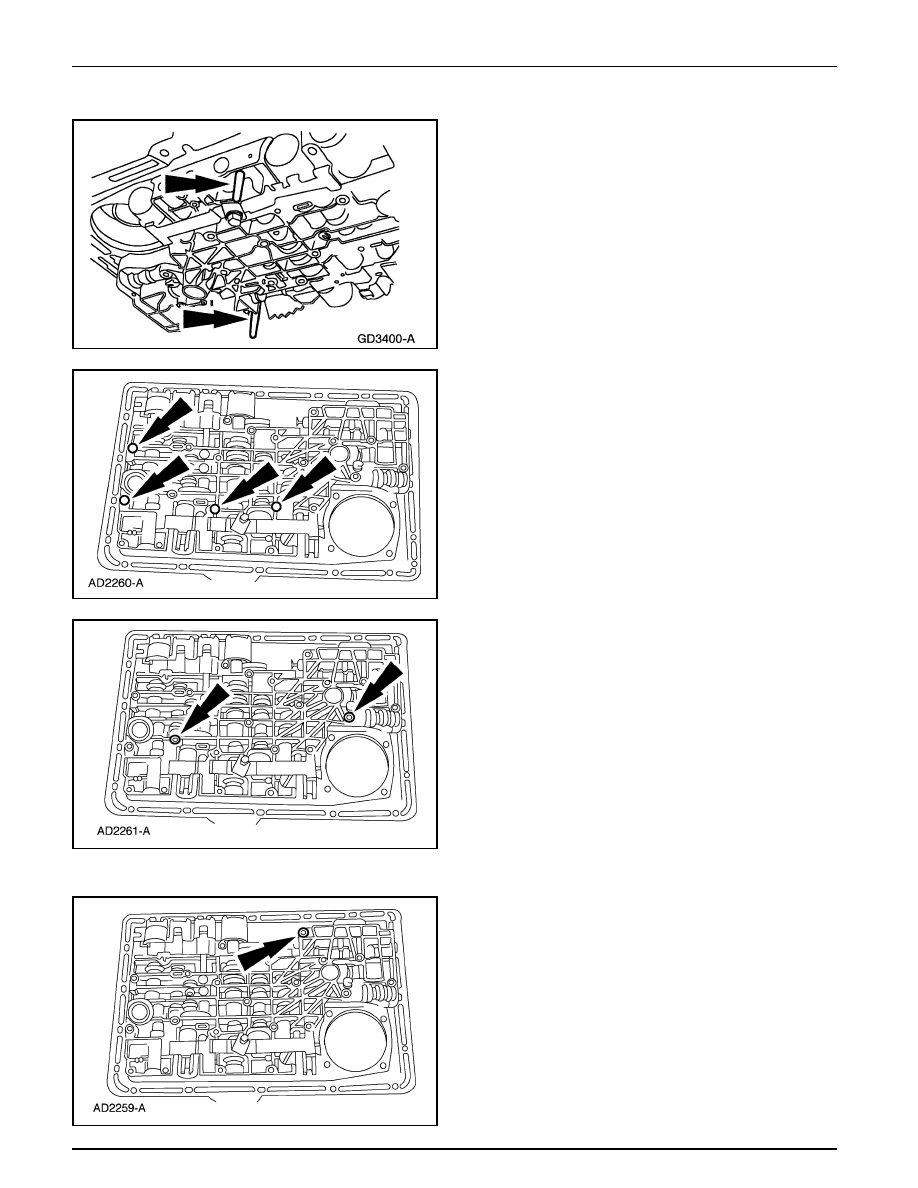

Instalación

1.

Instale los Pasadores Guías del Cuerpo de Válvulas en la
caja.

1

Instale el pasador guía grande (.248).

2

Instale el pasador guía pequeño (.235).

2.

Nota: Asegúrese de que la empacadura entre el control
principal y la caja (7C155) esté alineada correctamente.

Instale la nueva empacadura.

Transmisión Automática — 5R55E

307-01B-141

307-01B-141

3.

Sitúe el cuerpo de válvulas con la ayuda de los Pasadores
Guías del Cuerpo de Válvulas.

REPARACIONES EN EL VEHICULO (Continuación)

4.

Nota Los tornillos del cuerpo de válvulas se apretarán en
pasos posteriores.

Instale sin apretar cuatro tornillos m6 x 45mm.

5.

Nota Los tornillos del cuerpo de válvulas serán apretados
en pasos posteriores.

Instale sin apretar dos tornillos m6 x 35mm.

6.

Remueva los Pasadores Guías del Cuerpo de Válvulas.

7.

Nota Los tornillos del cuerpo de válvulas de control principal
serán apretados en pasos posteriores.

Instale sin apretar los tornillos m6 x 30mm.

Transmisión Automática — 5R55E

307-01B-142

307-01B-142

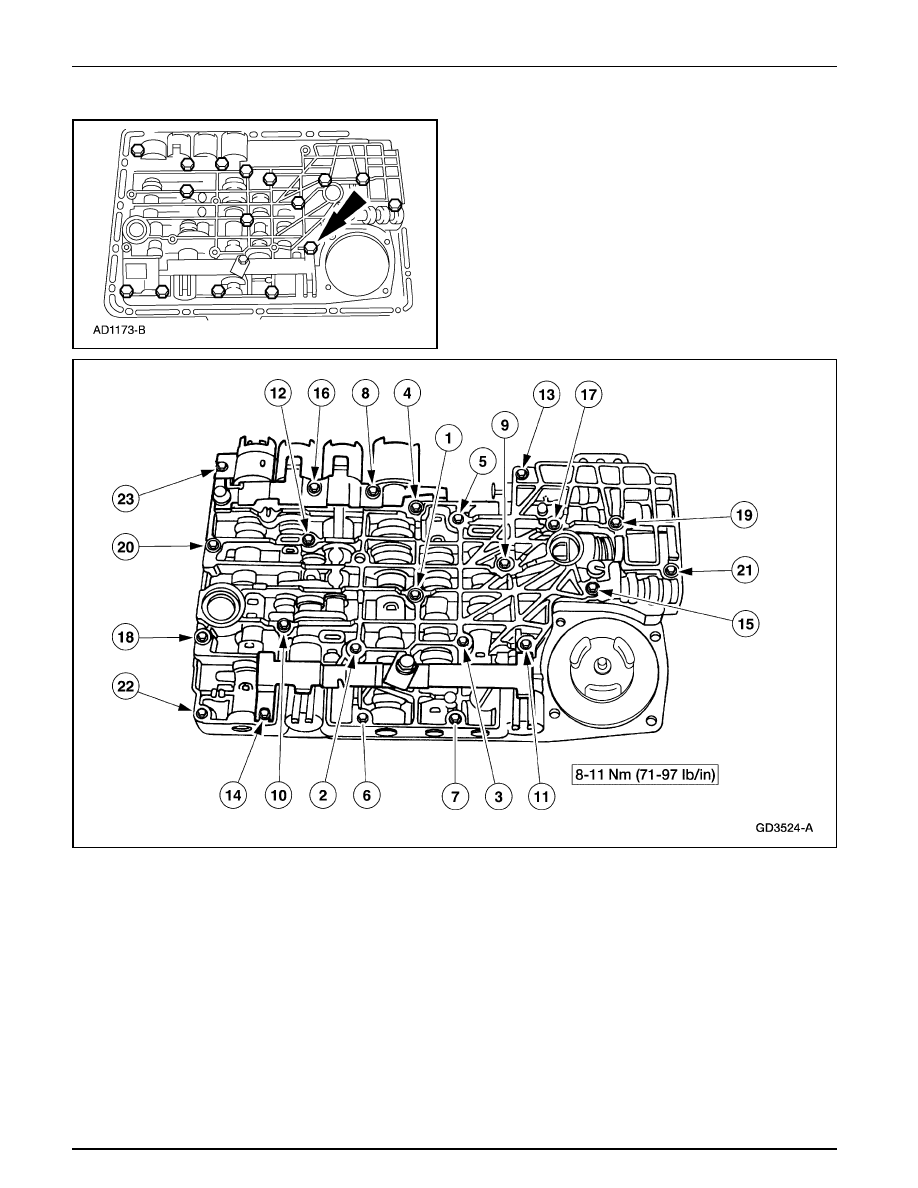

8.

Nota Los tornillos del cuerpo de válvulas de control principal
serán apretados en pasos posteriores.

Instale sin apretar los dieciséis tornillos m6 x 40mm del
cuerpo de válvulas de control principal.

REPARACIONES EN EL VEHICULO (Continuación)

9.

Apriete los tornillos de cuerpo de válvulas en la secuencia
indicada.

Transmisión Automática — 5R55E

307-01B-143

307-01B-143

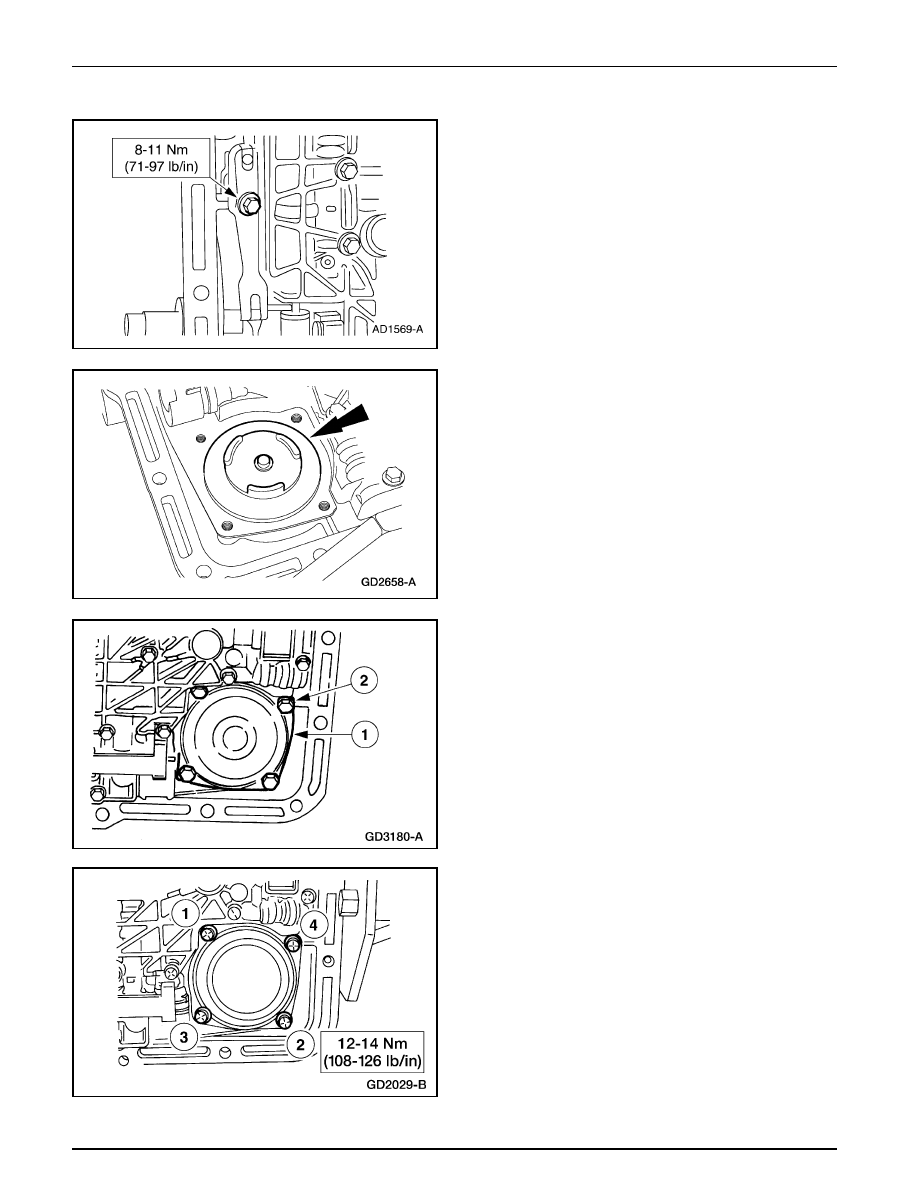

10. Instale el resorte de la palanca de fijación de la válvula de

control manual.

REPARACIONES EN EL VEHICULO (Continuación)

11. Instale el pistón y la varilla del servo de la banda de baja/

retroceso.

12. Instale la tapa del servo de la banda de baja/retroceso.

1

Instale la tapa y la empacadura.

2

Instale sin apretar los tornillos de la tapa del pistón
del servo de baja/retroceso.

13. Apriete los tornillos de la tapa del servo en la secuencia

indicada.
