Controles Electrónicos del Motor (Continuación)

2.

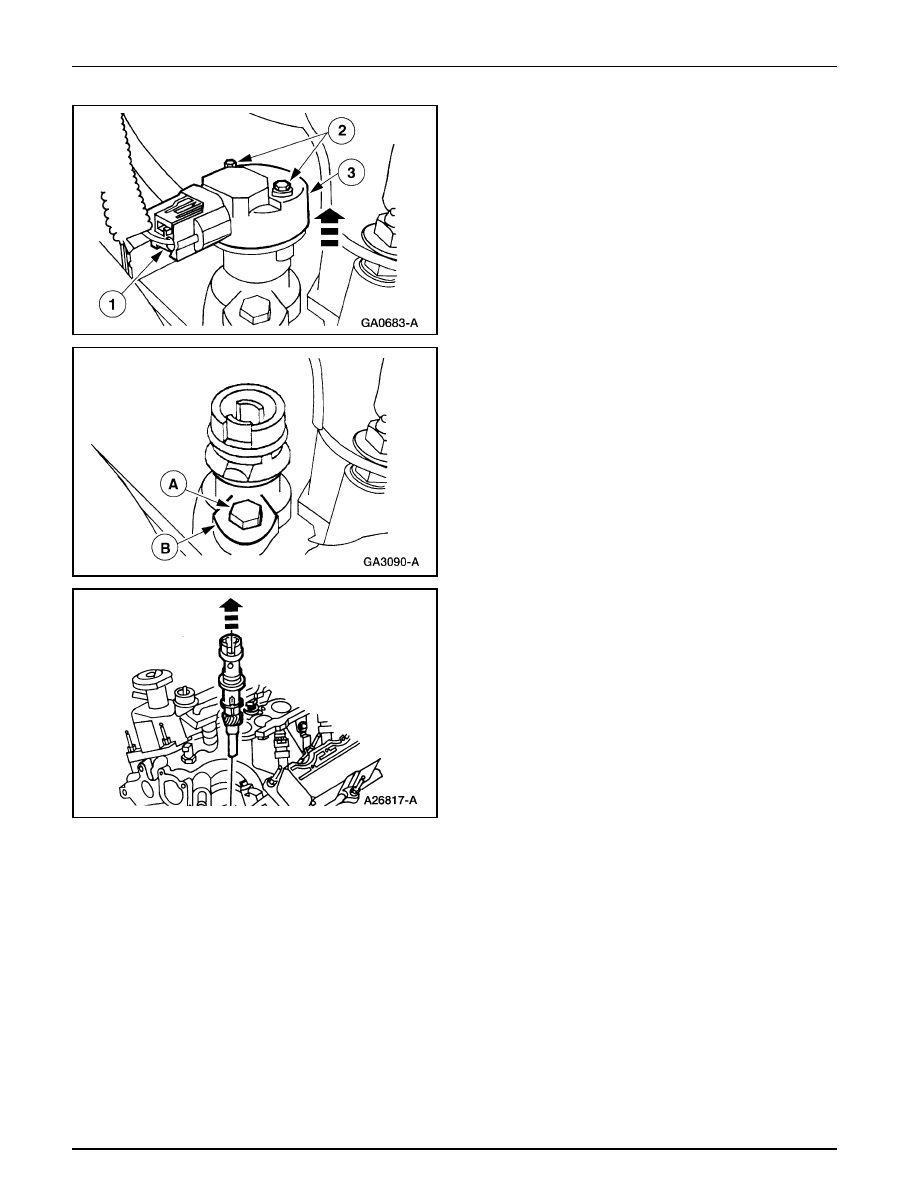

Desmonte el sensor CMP.

1  Desacople el conector eléctrico del sensor.

2  Remueva los tornillos.

3  Desmonte el sensor.

3.

Remueva el tornillo (A) y la abrazadera (B).

4.

Desmonte el sincronizador del bloque de cilindros (6010).

Controles Electrónicos del Motor

303-14-13

303-14-13

Controles Electrónicos del Motor (Continuación)

Instalación

PRECAUCIÓN: El fallar en seguir este

procedimiento resultará en el sistema de combustible fuera
de tiempo con el motor, posiblemente causando daños a
éste último.

1.

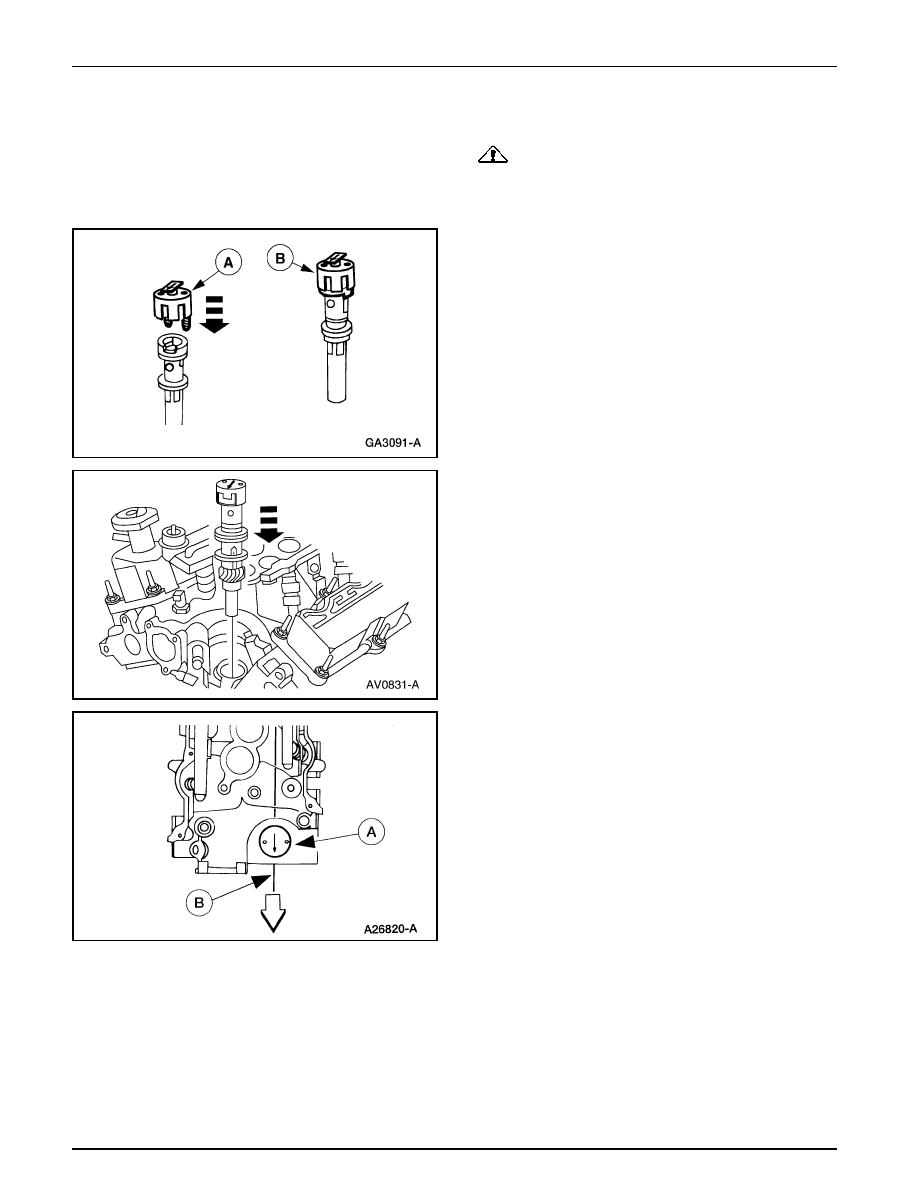

Instale la herramienta especial (A), alineando las
lengüetas y las muescas con aquellas sobre el
sincronizador (B) del árbol de levas.

2.

Instale conjunto sincronizador y la herramienta especial
en el bloque.

3.

Cuando instale el sincronizador dentro del bloque de los
cilindros, compruebe que la flecha sobre la herramienta
especial (A) está apuntando hacia el frente del vehículo,
sobre una línea (B) paralela al eje central del cigüeñal.

Controles Electrónicos del Motor

303-14-14

303-14-14

Controles Electrónicos del Motor (Continuación)

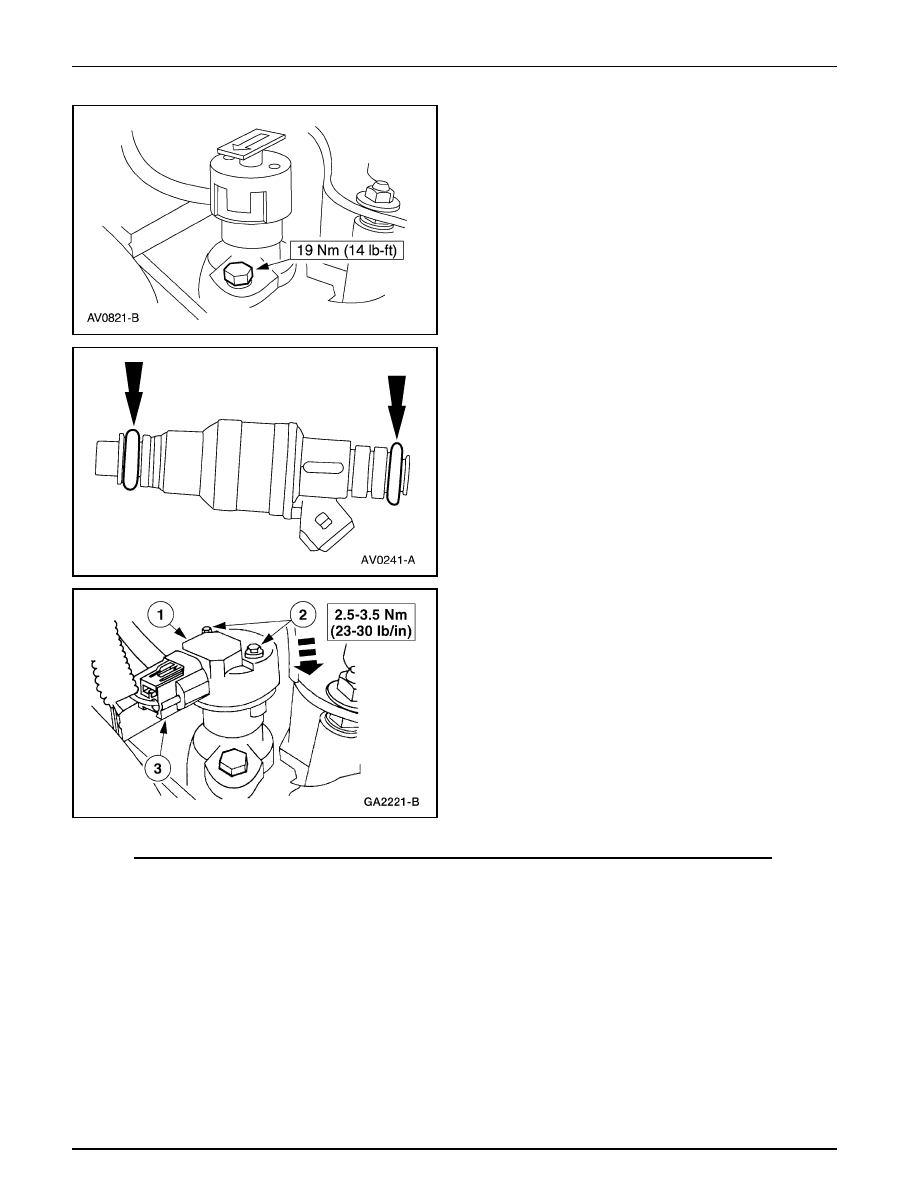

4.

Coloque la abrazadera e instale el tornillo.

5.

Desmonte la herramienta especial.

6.

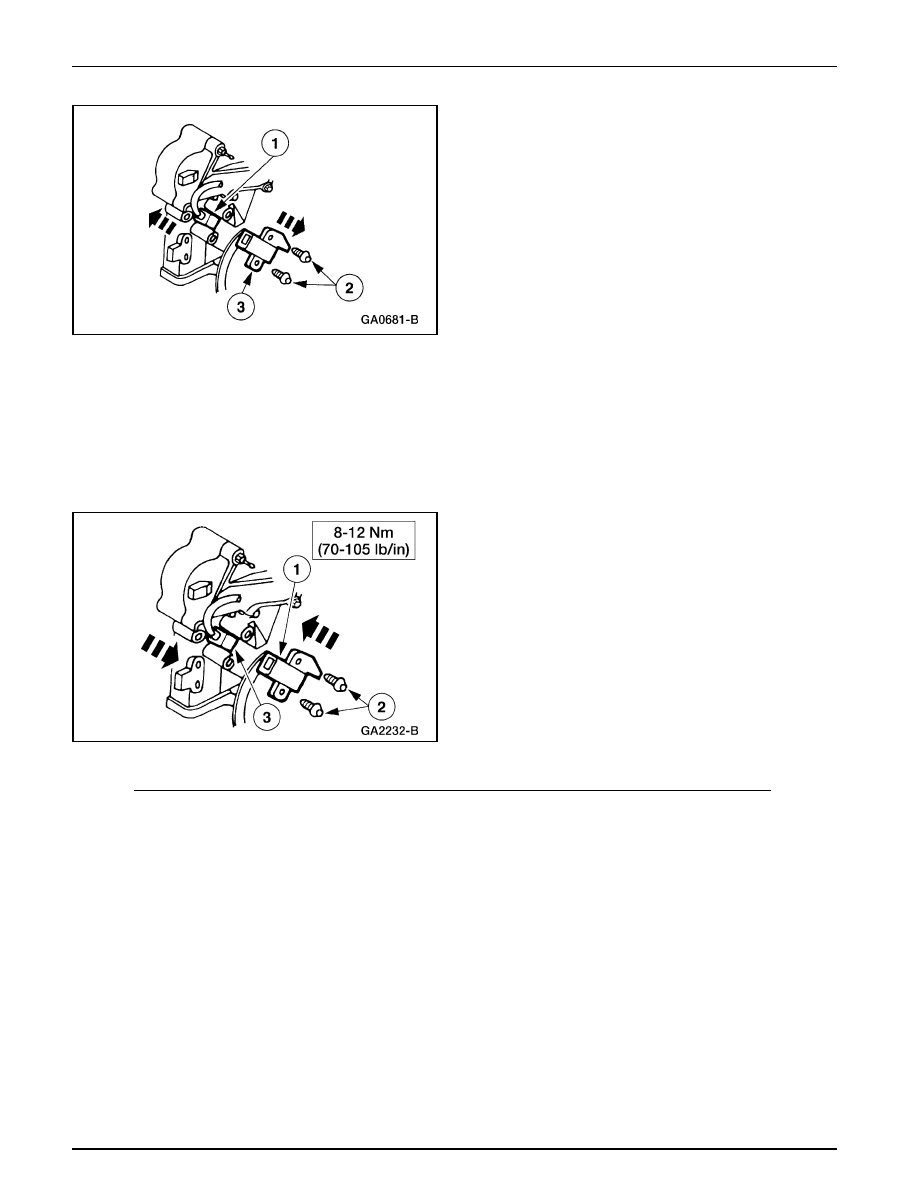

Instale el sensor CMP.

1

Coloque el sensor.

2

Instale sus tornillos.

3

Acople el conector eléctrico.

7.

Conecte el cable de tierra de la batería.

Sensor (CKP) de Posición del Cigüeñal

Remoción

Nota: Se muestra para el 5.0L, 4.0L y 4.0L (con varillas
empujadoras) son similares.

1.

Desconecte el cable de tierra de la batería (14301). Para
información adicional, consulte la Sección 414-01.

Controles Electrónicos del Motor

303-14-15

303-14-15

Controles Electrónicos del Motor (Continuación)

2.

Desmonte el sensor CKP.

1

Desacople el conector eléctrico.

2

Remueva los tornillos.

3

Desmonte el sensor.

Instalación

Nota:  El sensor del 4.0L SOHC y del 4.0L (con varillas
empujadoras) necesita estar tocando al amortiguador. El sensor
CKP tiene lengüetas que se desgastan después de varias
revoluciones del motor.

Nota: Compruebe que el cableado del sensor está orientado
alejado del cable de la batería.

1.

Instale el sensor CKP.

1

Coloque el sensor.

2

Instale sus tornillos.

3

Acople el conector eléctrico.

2.

Conecte el cable de tierra de la batería.

Módulo (PCM) de Control del Tren Motriz

Remoción

1.

Desconecte el cable de tierra de la batería (14301). Para
información adicional, consulte la Sección 414-01.
