Motor de Arranque — Circuito de Tierra del Motor (Continuación)

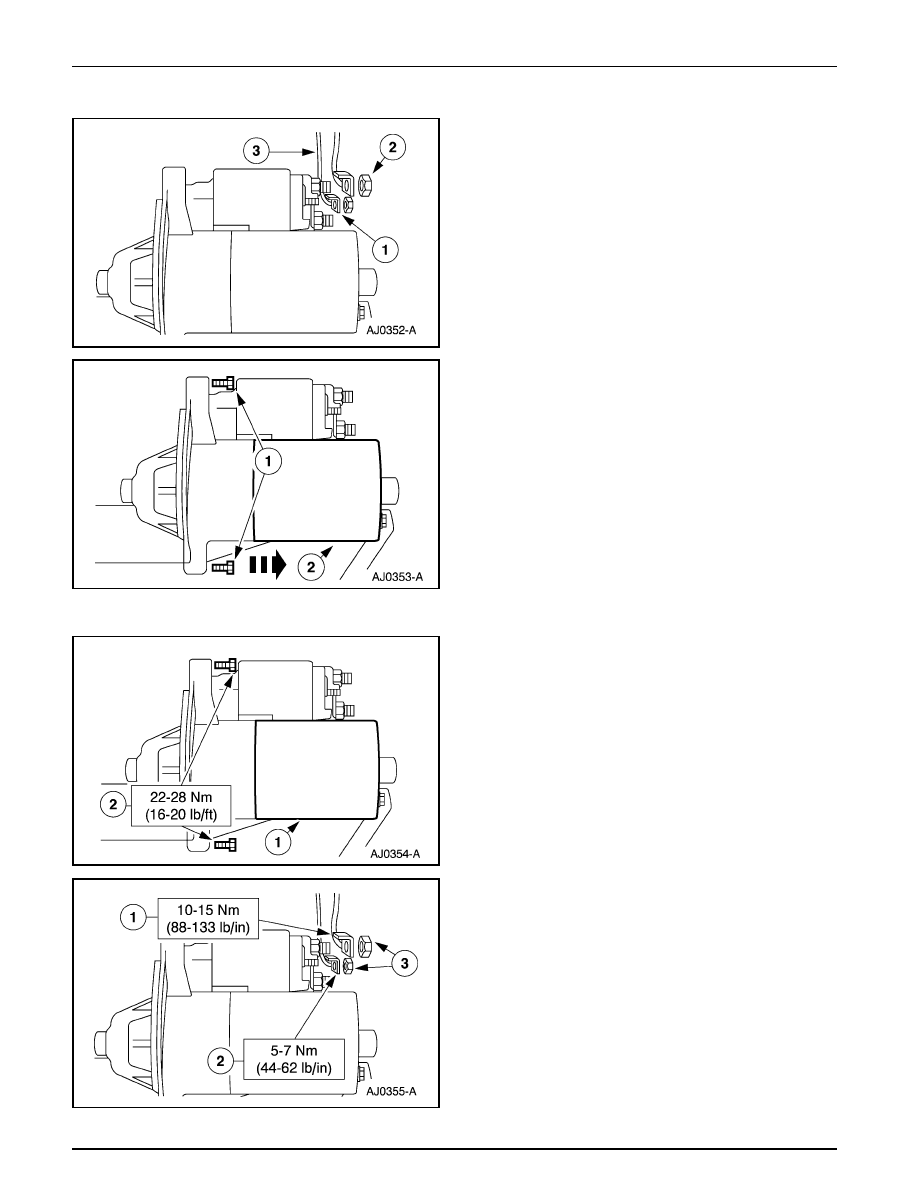

4.

Para desconectar los cables del arranque.

1

Desconecte el cable del solenoide del arranque.

2

Retire las tuercas.

3

Retire el cable de la batería.

5.

Para remover el motor de arranque (11002).

1

Retire los pernos.

2

Retire el motor de arranque.

Instalación

1.

Coloque en posición el motor de arranque e instale los
pernos.

2.

Para conectar el cableado del arranque.

1

Coloque en posición el cable de la batería.

2

Coloque en posición el cable del solenoide del
arranque.

3

Instale las tuercas.

Sistema de Arranque

303-06-31

303-06-31

Motor de Arranque — Circuito de Tierra del Motor (Continuación)

1.

Retire el motor de arranque; refiérase a Motor de Arranque
— 4.0L ó Motor de Arranque 5.0L, en esta sección.

3.

Instale la cubierta del terminal del solenoide del motor
de arranque.

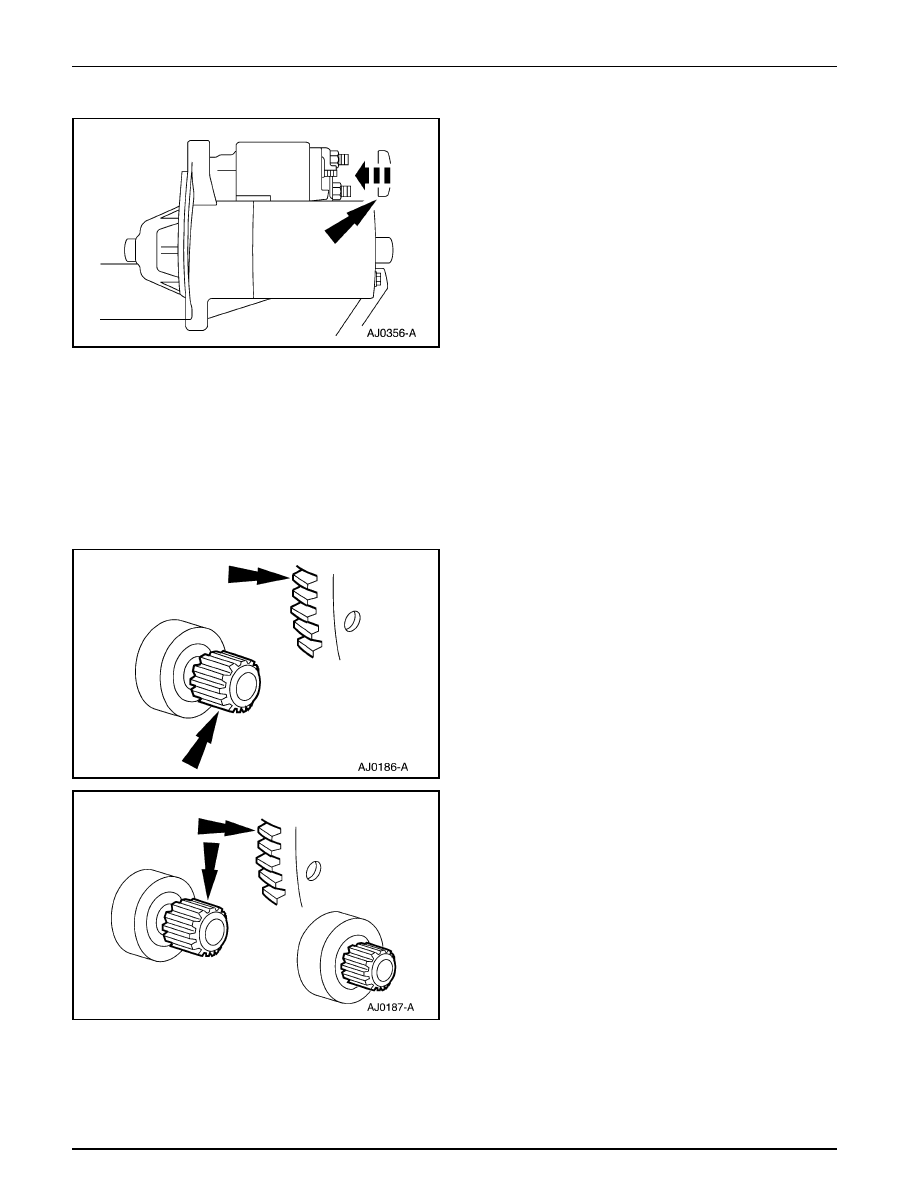

PROCEDIMIENTOS GENERALES

Inspección del Piñón del Arranque / Corona del Arranque

2.

Revise los patrones de desgaste en el piñón del arranque
y en la corona (6384) del volante. Si el patrón de desgaste
es normal, instale el motor de arranque; refiérase a Motor
de Arranque — 4.0L ó Motor de Arranque 5.0L, en esta
sección.

3.

Si el piñón del arranque y la corona no se acoplan
completamente y ambos engranajes están rayados ó
dañados, cambie el motor de arranque; refiérase a Motor
de Arranque — 4.0L ó Motor de Arranque 5.0L, en esta
sección. Si es necesario cambie el volante; refiérase a la
Sección 303-01A (4.0L Varilla de Empuje), Sección 303-
01B (4.0L SOHC) ó la Sección 303-01C (5.0L).

Sistema de Arranque

303-06-32

303-06-32

Velocidad Normal de Giro

140-220

del Motor RPM

Desgaste Máximo del Eje

0.11 (0.005)

de la Armadura del Motor
de Arranque mm (pul)

Longitud del Carbón del

16.8 (0.66)

Motor de Arranque mm (pul)

Tensión del Resorte

18 (64)

del Carbón del Motor
de Arranque Nm (oz)

Desgaste Máximo del

0.12 (0.005)

Conmutador del Motor
de Arranque mm (pul)

Diámetro del Motor

101.6 (4)

de Arranque mm (pul)

Carga Máxima del Motor

800

de Arranque Amperios

Toque Mínimo de Parada del

14.7

Motor de Arranque (a 5V) Nm

Consumo de Corriente

60-80

Sin Carga del Motor
de Arranque en Amperios

Consumo de Corriente

130-220

de Carga Normal del Motor
de Arranque en Amperios

Caída Máxima del Voltaje

0.5

del Circuito de Arranque
(Temperatura Normal
del Motor) Voltios

ESPECIFICACIONES

Especificaciones Generales

Item

Especificación

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

Pernos de la Lámina

2-3

—

17-26

del Carbón

Pernos del Solenoide

5-10

—

44-88

Pernos del Motor de Arranque

22-28

16-20

—

Espárrago del Motor

22-28

16-20

—

de Arranque

Tuerca del Cable de Tierra

20-25

—

14-19

del Motor de Arranque

Tuercas del Terminal

5-11

—

44-97

del Interruptor del Relé
del Solenoide del Motor
de Arranque

Tuerca del Terminal B

10-15

—

88-133

del Solenoide del Arranque

Tuerca del Terminal S

5-7

—

44-62

del Solenoide del Arranque

Pernos de la Abrazadera

7-10

—

62-89

del Cable de la Batería

Encendido del Motor — 4.0L con Varillas Empujadoras

303-07A-1

303-07A-1

Tabla Manual de Contenido

SECCIÓN 303-07A Encendido del Motor — 4.0L

con Varillas Empujadoras

APLICADO AL VEHÍCULO:

 Explorer, Mountaineer

CONTENIDO

PAGINA

DESCRIPCIÓN Y OPERACIÓN

Encendido del Motor ......................................................................................................................... 303-07A-2

DIAGNÓSTICO Y PRUEBA

Encendido del Motor ......................................................................................................................... 303-07A-3

Encendido del Motor

Bobina de Encendido ........................................................................................................................ 303-07A-3
Bujía

............................................................................................................................................... 303-07A-7

Cable de Bujía .................................................................................................................................. 303-07A-5

ESPECIFICACIONES ......................................................................................................................... 303-07A-11
