Enfriamiento del Motor

303-03-46

303-03-46

Prueba del Embrague del Ventilador – Requerimientos de Máxima Velocidad (Continuación)

5.

Levante el escudo y el conjunto de aspas y embrague juntos
y retírelos del vehículo.

Instalación

1.

Siga el procedimiento de remoción en orden inverso.

Enfriamiento del Motor

303-03-47

303-03-47

Prueba del Embrague del Ventilador – Requerimientos de Máxima Velocidad (Continuación)

Remoción

CUIDADO: No mezcle Refrigerante Estándar

(Verde) con Refrigerante de Vida Extendida (naranja). Si
se ocasiona la mezcla, drene el sistema de enfriamiento
del motor y rellene con el tipo de refrigerante con que el
vehículo fue equipado originalmente. Si se produce esta
contaminación, el intervalo de cambios del Refrigerante
de Vida Extendida será reducido de 6 años/150.000 millas
a 3 años/30.000 millas.

1.

Drene parcialmente el sistema de enfriamiento; refiérase
a Drenaje del Sistema de Enfriamiento, procedimiento
general de Llenado y Purga en esta sección.

2.

Remueva el conducto de descarga del purificador de aire
(9B659); refiérase a la Sección 303-12.

Manguera – Superior

3.

Deslice hacia atrás la abrazadera y desconecte la manguera
superior de la admisión del radiador.

4.

Deslice la abrazadera hacia atrás y remueva la manguera
superior (8260) de la conexión de la manguera de agua
(8592).

Enfriamiento del Motor

303-03-48

303-03-48

Prueba del Embrague del Ventilador – Requerimientos de Máxima Velocidad (Continuación)

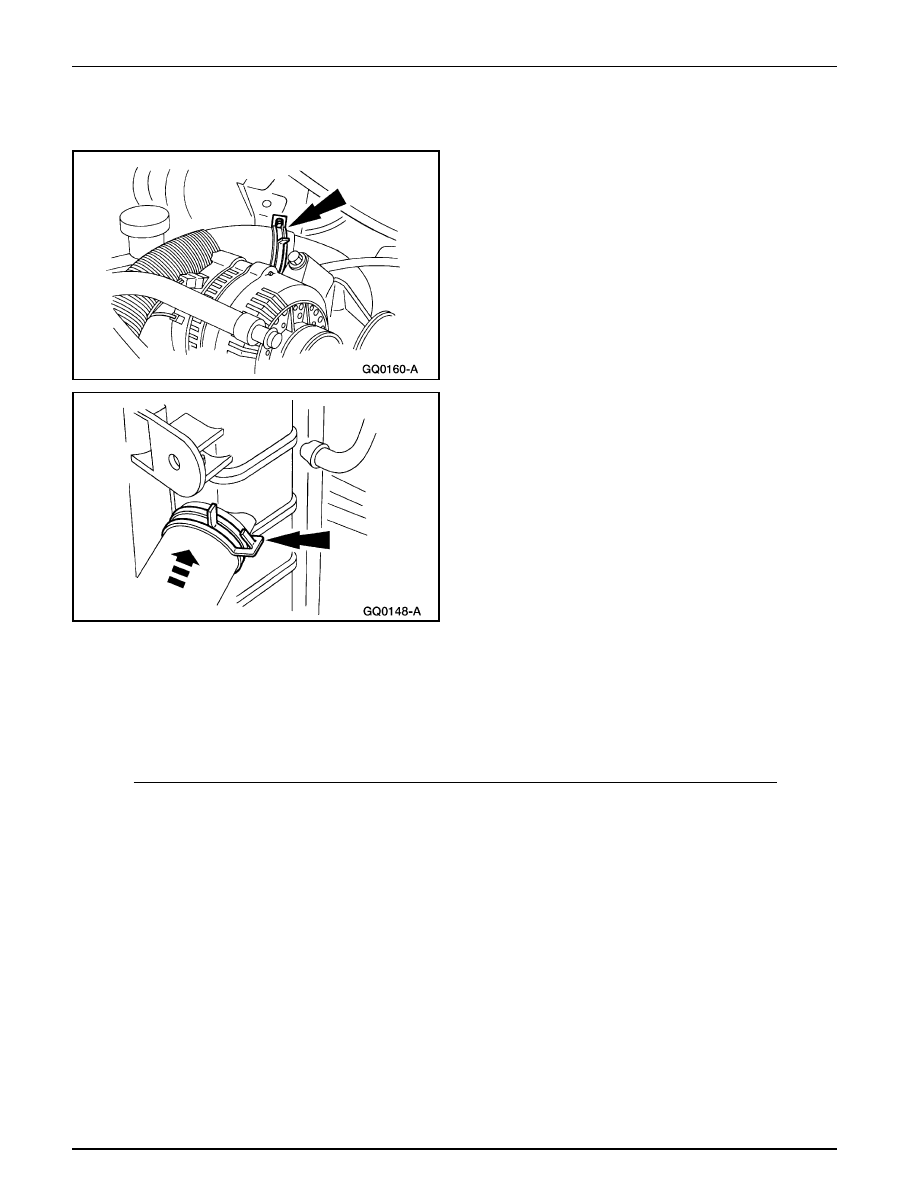

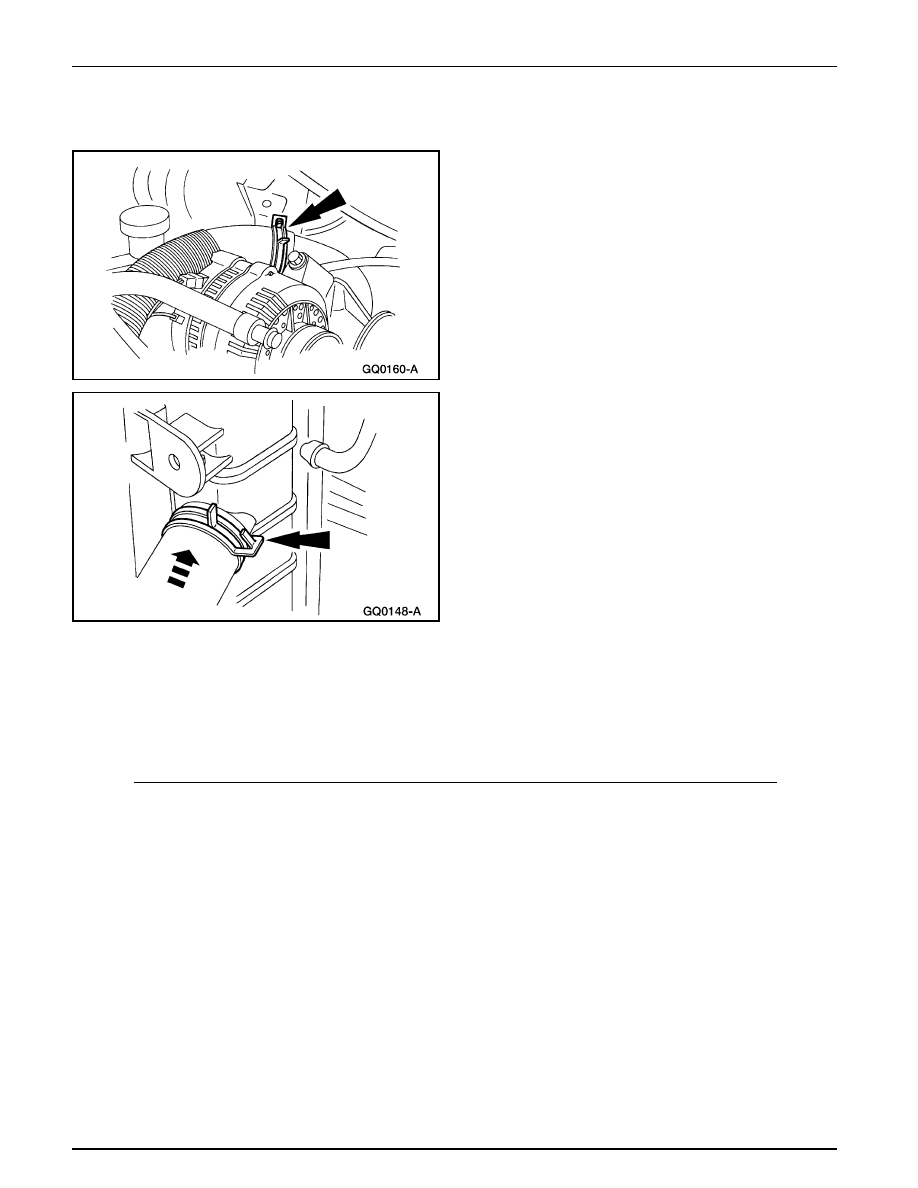

Instalación

1.

Deslice la manguera superior del radiador en la conexión
y sitúe la abrazadera.

2.

Deslice la manguera en la admisión del radiador y sitúe
la abrazadera.

3.

Instale el conducto de descarga del purificador de aire;
refiérase a la Sección 303-12.

4.

Llene el sistema de enfriamiento; refiérase a Drenaje del
Sistema de Enfriamiento, Llenado y Purga, en esta
sección.

5.

Verifique si hay fugas en el sistema de enfriamiento.

Enfriamiento del Motor

303-03-49

303-03-49

Prueba del Embrague del Ventilador – Requerimientos de Máxima Velocidad (Continuación)

Remoción

CUIDADO: No mezcle Refrigerante Estándar

(Verde) con Refrigerante de Vida Extendida (naranja). Si
se ocasiona la mezcla, drene el sistema de enfriamiento
del motor y rellene con el tipo de refrigerante con que el
vehículo fue equipado originalmente. Si se produce esta
contaminación, el intervalo de cambios del Refrigerante
de Vida Extendida será reducido de 6 años/150.000 millas
a 3 años/30.000 millas.

1.

Drene el sistema de enfriamiento; refiérase a Drenaje del
Sistema de Enfriamiento, Llenado y Purga, en esta
sección.

Manguera – Inferior

2.

Corra hacia atrás la abrazadera y desconecte la manguera
inferior del radiador fuera del mismo.

3.

Corra hacia atrás la abrazadera y desconecte la manguera
inferior del radiador de la descarga de la bomba de agua.

Instalación

1.

Siga el procedimiento de remoción en orden inverso.
