Enfriamiento del Motor

303-03-30

303-03-30

Prueba del Embrague del Ventilador – Requerimientos de Máxima Velocidad (Continuación)

7.

Instale la polea intermedia de la correa.

8.

Levante el tensor e instale la correa impulsora.

9.

Instale el radiador; refiérase a Radiador – 4.0L o Radiador
– 5.0L, en esta sección.

Remoción

CUIDADO: No mezcle Refrigerante Estándar

(Verde) con Refrigerante de Vida Extendida (naranja). Si
se ocasiona la mezcla, drene el sistema de enfriamiento
del motor y rellene con el tipo de refrigerante con que el
vehículo fue equipado originalmente. Si se produce esta
contaminación, el intervalo de cambios del Refrigerante
de Vida Extendida será reducido de 6 años/150.000 millas
a 3 años/30.000 millas.

1.

Remueva el escudo del ventilador; refiérase a Escudo –
Ventilador, en esta sección.

2.

Drene el sistema de enfriamiento; refiérase a Drenaje del
Sistema de Enfriamiento, Llenado y Purga, en esta
sección.

Bomba de Agua – 5.0L

Enfriamiento del Motor

303-03-31

303-03-31

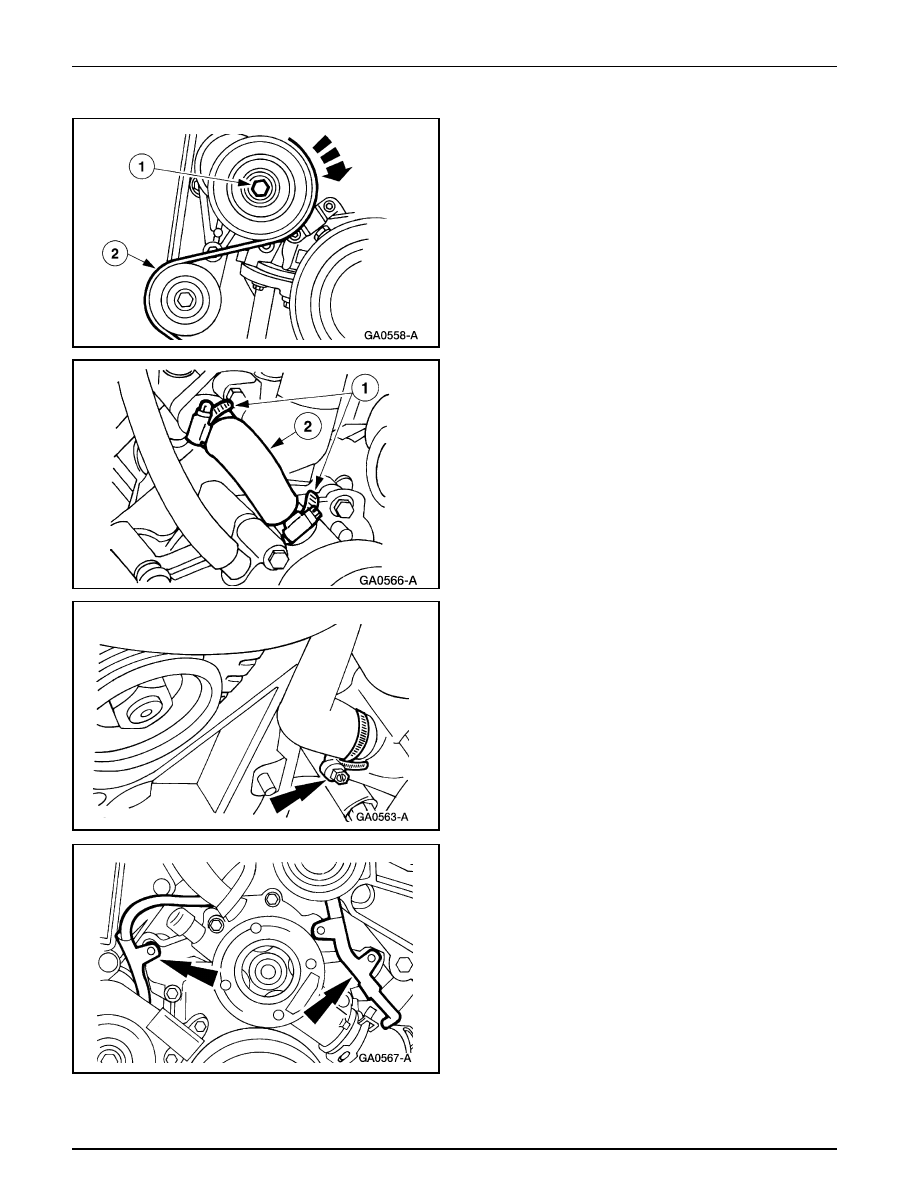

Prueba del Embrague del Ventilador – Requerimientos de Máxima Velocidad (Continuación)

4.

Remueva la manguera de desvío de agua (8597).

1

Afloje las abrazaderas de la manguera de desvío.

2

Remueva el tubo de desvío (8548).

3.

Remueva la correa impulsora de accesorios.

1

Gire la polea tensora en sentido horario.

2

Remueva la correa impulsora.

5.

Afloje la abrazadera y desconecte la manguera del
calefactor de la bomba de agua (8501).

6.

Remueva las dos tuercas de retención y sitúe a un lado el
cableado del sensor de control del motor.

Enfriamiento del Motor

303-03-32

303-03-32

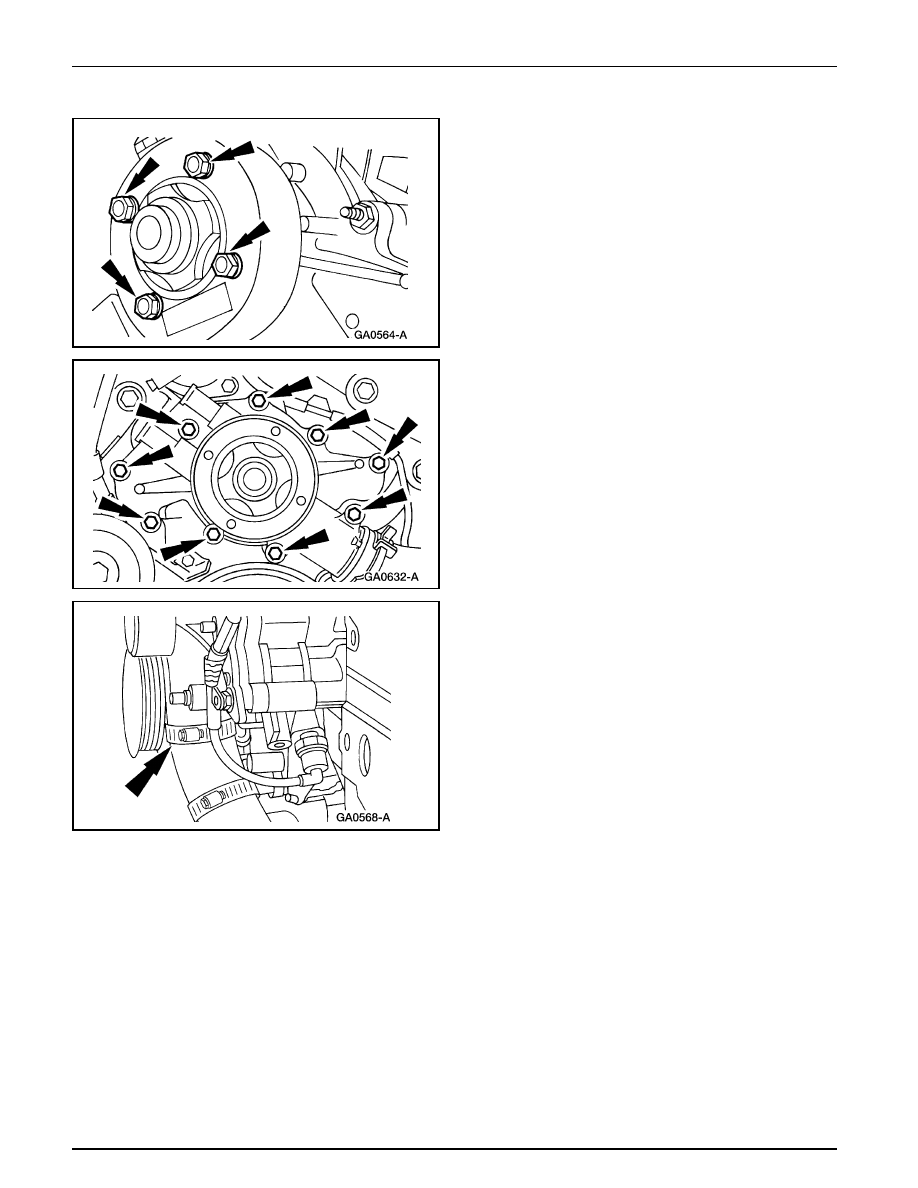

Prueba del Embrague del Ventilador – Requerimientos de Máxima Velocidad (Continuación)

7.

Remueva los pernos y la polea de la bomba de agua.

8.

Remueva los pernos y remueva la bomba de agua de la
tapa delantera del motor (6019).

9.

Afloje la abrazadera de la manguera de admisión y
remueva la bomba de agua.

Instalación

1.

Utilice Limpiador de Superficies Metálicas F4AZ-
19A536-RA o un equivalente que cumpla con la
especificación Ford WSE-M5B392-A y una adecuada
espátula plástica o de madera para limpiar las superficies
de la tapa delantera del motor y la bomba de agua.

Enfriamiento del Motor

303-03-33

303-03-33

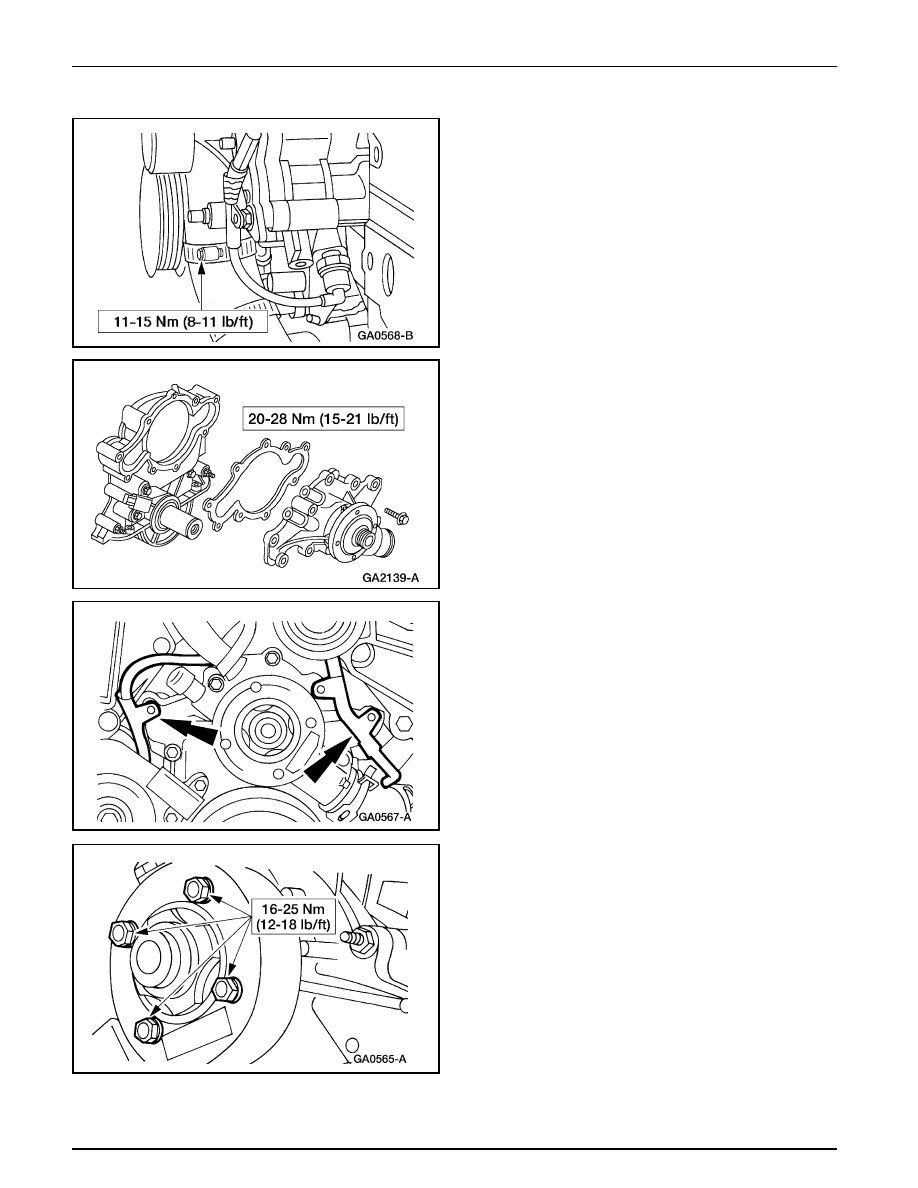

Prueba del Embrague del Ventilador – Requerimientos de Máxima Velocidad (Continuación)

2.

Instale la manguera de admisión en la bomba de agua.

3.

Sitúe la bomba de agua e instale los pernos.

4.

Sitúe el cable del sensor de control del motor, e instale
las dos tuercas.

5.

Instale la polea de la bomba de agua.
