Ford Explorer / Mercury Mountaineer. Manual - parte 308

Motor— 5.0L

303-01C-139

303-01C-139

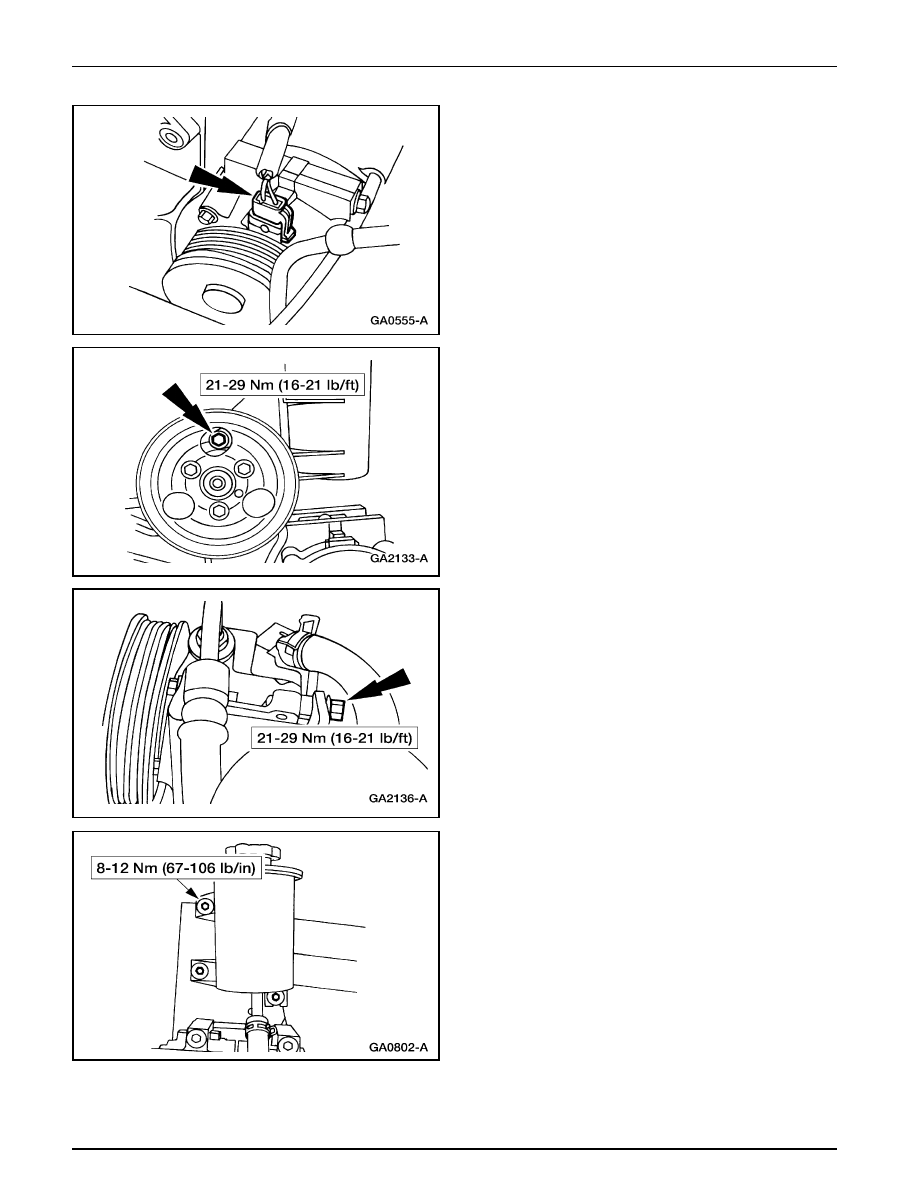

43. Enchufe el conector del compresor del acondicionador

de aire.

Motor (Continuación)

44. Sitúe la bomba de la dirección (3A674) y gire la polea

(3A733) para ganar acceso a los agujeros del tornillo.

45. Instale el tornillo.

46. Instale el depósito de la dirección hidráulica y los tornillos.

Motor— 5.0L

303-01C-140

303-01C-140

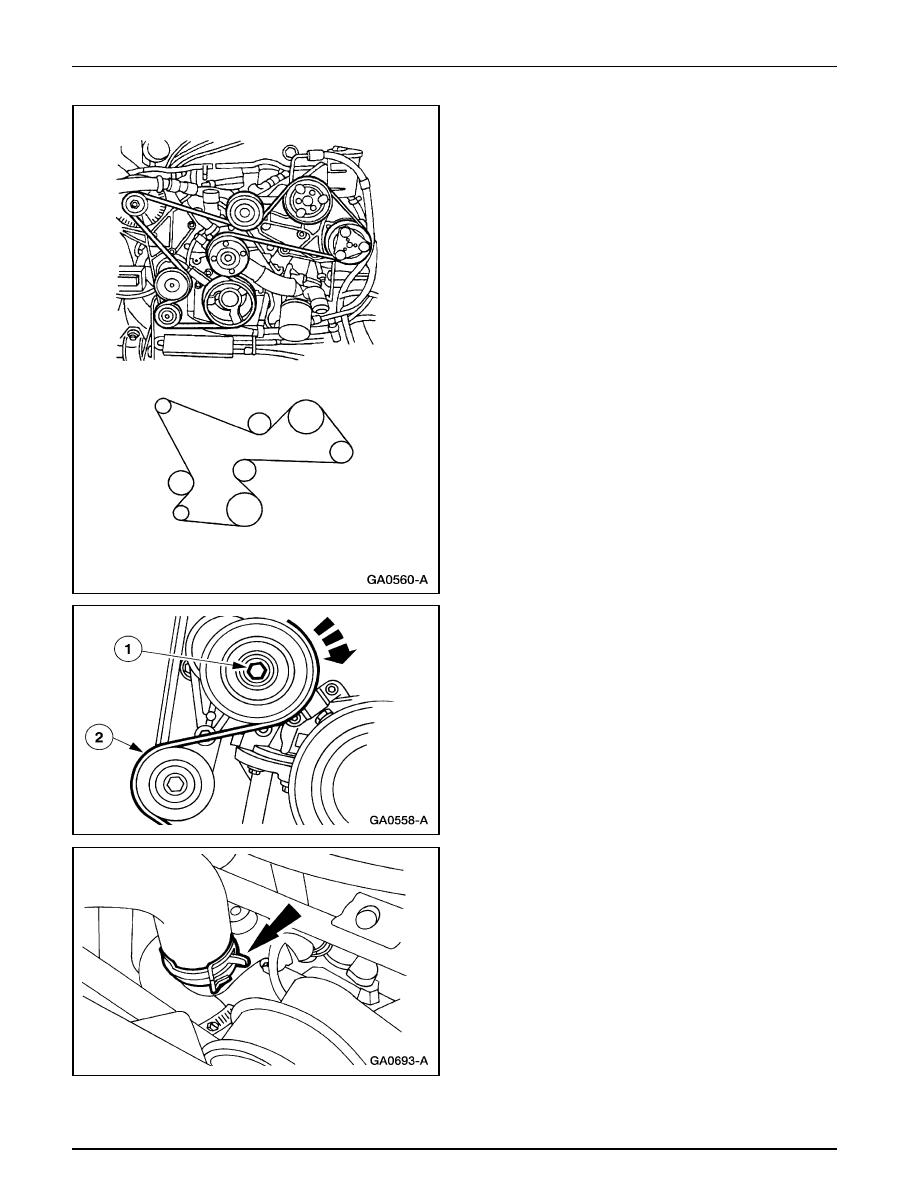

47. Sitúe el correa impulsora (8620).

Motor (Continuación)

48. Gire el tensor y termine de instalar la correa impulsora.

1

Gire el tensor en sentido horario.

2

Sitúe la correa impulsora.

49. Conecte la manguera superior del radiador (8260).

Motor— 5.0L

303-01C-141

303-01C-141

50. Instale el conjunto del ventilador y el escudo. Para

información adicional, refiérase a la Sección  303-03.

51. Instale la batería (10653). Para información adicional,

refiérase a la Sección  414-01.

52. Instale el núcleo del condensador del acondicionador de

aire (19712). Para información adicional, refiérase a la
Sección  412-03.

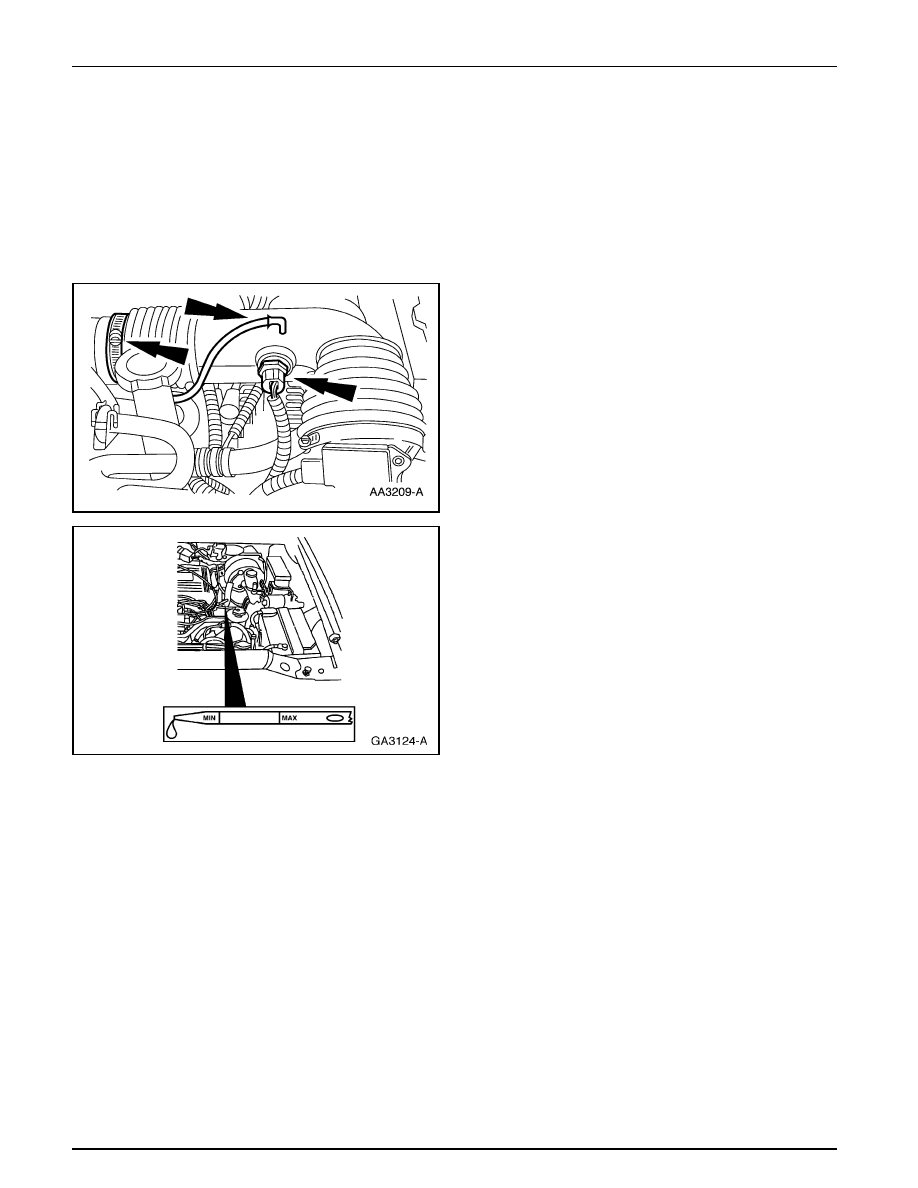

53. Instale el conducto de descarga del purificador de aire

(9B659).

•

Sitúe el conducto y apriete las abrazaderas.

•

Enchufe el conector del sensor IAT.

•

Conecte la manguera del PCV en el conducto de
descarga del purificador de aire.

Motor (Continuación)

54. Llene la caja del cigüeñal con aceite de motor limpio con

la especificación Ford WSS-M2C153-G.

El nivel de aceite debe estar entre las líneas de mínimo y
máximo en la varilla indicadora.

55. Llene el sistema de enfriamiento. Para información

adicional, refiérase a la Sección  303-03.

56. Recargue el sistema acondicionador de aire. Para

información adicional, refiérase a la Sección  412-00.

57. Instale el capó (16612). Para información adicional,

refiérase a la Sección  501-02.

Motor— 5.0L

303-01C-142

303-01C-142

ESPECIFICACIONES

Grados de ángulo de la cara

44º

de la válvula

Límite de desviación de la cara

0.0510-(0.002)

de la válvula mm (pulgadas)

Ejes de Balancines de Válvulas, Varillas de Empuje y
Levantaválvulas

Relación máxima de

1.59 (.062)

levantamiento de balancines a
1 mm (pulgadas)

Máxima desviación TIR de las

0.15 (0.005)

varillas de empuje

Diámetro de levantaválvulas

22.2-22.212 (0.8740-0.8745)

mm (pulgadas)

Claridad entre el

0.018-0.069 (0.0007-0.0027)

levantaválvulas y la abertura
mm (pulgadas)

Límite de servicio mm

0.127 (0.005)

(pulgadas)

Régimen de evacuación del

10-50 segundos

levantaválvulas hidráulico para
una carrera de 1/16

Intervalo permisible de

1.803-4.343 (0.0710.171)

levantaválvulas colapsado
mm (pulgadas)

Intervalo deseable de

2.311-3.385 (0.091-0.151)

levantaválvulas colapsado
mm (pulgadas)

Resortes de Válvulas

Presión de compresión de

190-210 a 1.20 74-82 a 1.78

resortes de válvulas de admisión
a la altura especificada (libras)

Presión de compresión de

190-210 a 1.20 76-84 a 1.78

resortes de válvulas de escape
a la altura especificada (libras)

Longitud libre del resorte de

52.324 (2.06)

válvula de admisión
mm (pulgadas)

Longitud libre del resorte de

47.452 (1.88)

válvula de escape mm
(pulgadas)

Altura ensamblada del

44.45-45.974 (1.75-1.81)

resorte de válvula de admisión
mm (pulgadas)

Altura ensamblada del

40.132-41.656 (1.58-1.64)

resorte de válvula de escape
mm (pulgadas)

Resorte de válvula no en

1.98 (0.078)

ángulo recto mm (pulgadas)

Arbol de Levas

Alzada del lóbulo de admisión

6.698 (0.2637)

mm (pulgadas)

Alzada del lóbulo de escape

7.115 (0.2801)

mm (pulgadas)

Máxima pérdida permisible de

0.127 (0.005)

alzada mm (pulgadas)

Juego mm (pulgadas)

0.025-0.178 (0.001-0.007)

Especificaciones Generales

Item

Especificación

Especificaciones Generales

Item

Especificación

5.0L

Litros de Desplazamiento

5.0 (302)

(pulgadas cúbicas)

Número de Cilindros

8

Abertura mm (pulgadas)

101.6 (4.00)

Carrera mm (pulgadas)

76.2 (3.00)

Orden de encendido

1-3-7-2-6-5-4-8

Presión de aceite a 2000 RPM

275-413 (40-60)

Caliente kPa (psi)

Cabeza de Cilindros y Tren de Válvulas

Volumen de la cámara de

58.3-61.3

combustión c.c.

Diámetro de las aberturas de

8.719-8.745 (0.343-0.344)

las  guías de válvulas mm
(pulgadas)

Arreglo de válvulas de delante

(RT) I-E-I-E-I-E-I-E

hacia atrás

(LT) E-I-E-I-E-I-E-I

Superficie de la empacadura

0.076 (0.003)  en 6 pulgadas

mm (pulgadas)

0.152 (0.006) global

Acabado de la superficie de la

60-150

empacadura RMS

Asientos de Válvulas

Anchura mm (pulgadas)

1.524-2.032 (0.060-0.080)

Grados de ángulo

45º

Desviación TIR máxima mm

0.050 (0.002)

(pulgadas)

Válvulas

Diámetro estándar de los vástagos de válvulas

Admisión

0.3415-0.3423

Escape

0.3410-0.3568

Diámetro de vástago de válvula con 0.015 sobremedida

Admisión

0.3565-0.3573

Escape

0.3711-0.3718

Diámetro de vástago de válvula con 0.030 sobremedida

Admisión

0.3715-0.3723

Escape

0.3711-0.3718

Claridad del vástago de la

0.026-0.069 (0.0010-0.0027)

válvula de admisión a la guía
mm (pulgadas)

Claridad del vástago de la

0.038-0.081 (0.0015-0.0032)

válvula de escape a la guía
mm (pulgadas)

Límite de servicio mm

0.14 (0.0055)

(pulgadas)

Diámetro de la cabeza de

46.66-46.913 (1.837-1.847)

admisión mm (pulgadas)

Diámetro de la cabeza de

39.014-39.268 (1.536-1.546)

escape mm (pulgadas)
