Motor— 5.0L

303-01C-59

303-01C-59

6.

Remueva el soporte del generador con el generador
adherido.

REPARACION EN EL VEHICULO (Continuación)

7.

Remueva los tornillos.

8.

Remueva los pasadores de empuje y el faldón del
alojamiento de la rueda.

Motor— 5.0L

303-01C-60

303-01C-60

9.

Si el vehículo está equipado con sistema de EGR de
realimentación de presión diferencial, remueva el
conducto entre la válvula EGR y el múltiple de escape
(9D477). Para información adicional, refiérase a la
Sección  303-08.

10. Desconecte los cables de las bujías y remueva los soportes

de retención, si es necesario. Para información adicional,
refiérase a la Sección  303-07C.

11. Remueva los pernos y el blindaje.

REPARACION EN EL VEHICULO (Continuación)

12. Remueva los ocho pernos y el múltiple de escape (9430).

13. Limpie e inspeccione el múltiple de escape y la superficie

del bloque de cilindros. Para información adicional,
refiérase a la Sección  303-00.

Motor— 5.0L

303-01C-61

303-01C-61

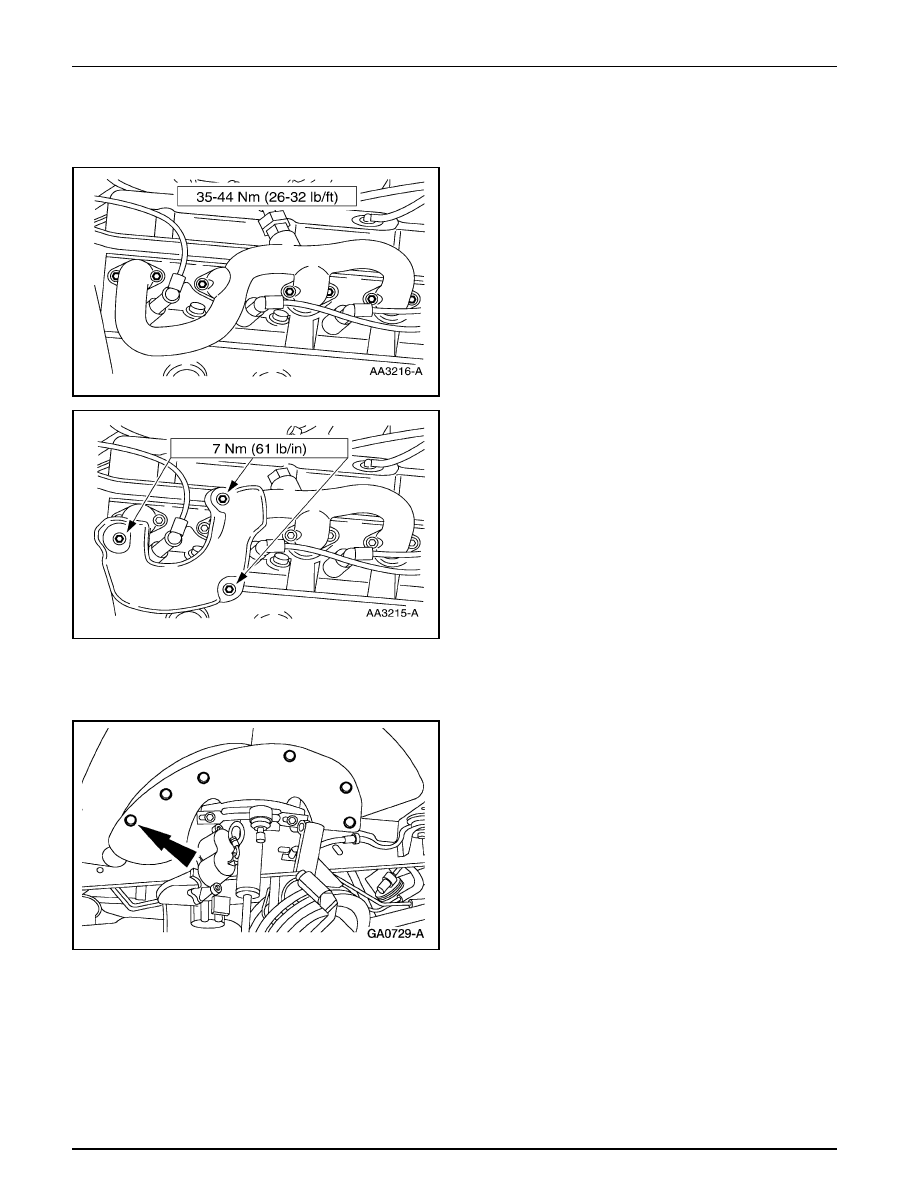

Instalación

1.

Sitúe el múltiple de escape e instale los pernos y las
tuercas.

REPARACION EN EL VEHICULO (Continuación)

2.

Instale el blindaje y los pernos.

3.

Instale los cables de bujías y los soportes de retención.
Para información adicional, refiérase a la Sección
303-07C.

4.

Sitúe el faldón del alojamiento de la rueda e instale los
seis pasadores de empuje.

Motor— 5.0L

303-01C-62

303-01C-62

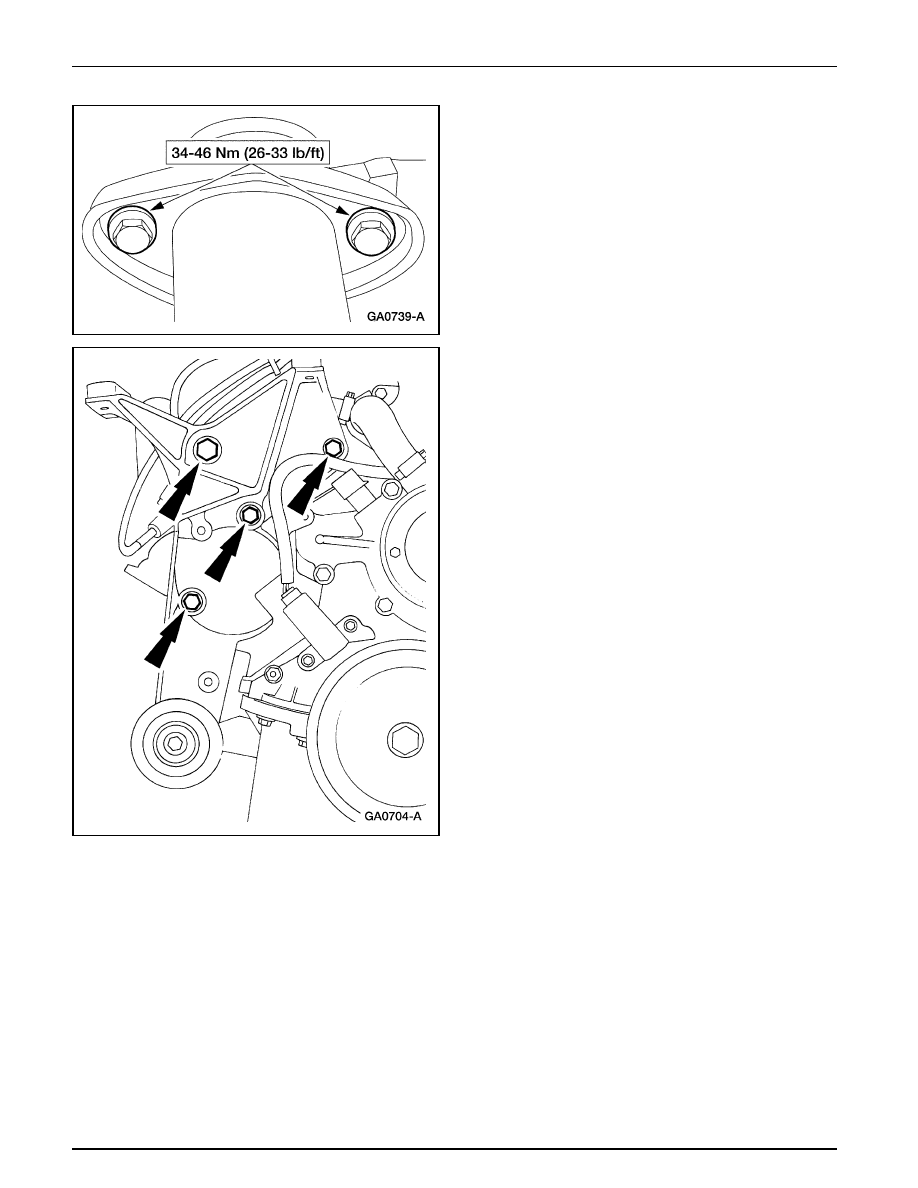

5.

Nota: Cuando instale estos pernos, retroceda el ajuste de
cada perno a la mitad antes del ajuste final.

Instale los pernos.

REPARACION EN EL VEHICULO (Continuación)

6.

Sitúe el conjunto de generador y soporte e instale los
pernos.
