Ford Explorer / Mercury Mountaineer. Manual - parte 253

Motor — 4.0L SOHC

303-01B-75

303-01B-75

REPARACION EN EL VEHICULO  (Continuación)

7.

Alce y soporte el vehículo.

8.

Retire los soportes del motor.

Instalación

1. Siga el procedimiento de remoción en orden inverso.

Motor — 4.0L SOHC

303-01B-76

303-01B-76

Soportes del Motor

Eslabones de Alzada del Motor
303-D030 (D81L-6001-D)
o su equivalente

Barra Separadora
303-D089 (D93P-6001-A3)
o su equivalente

Remoción

1.

Desconecte el terminal negativo (14301) de la batería. Para
información adicional, refiérase a la Sección 414-01.

2.

Nota: Para poder instalarlo correctamente, marque la
posición del capó (16612).

Retire el capó.

3.

En vehículos con A/C, recupere el sistema de aire
acondicionado; refiérase a la Sección 412-00.

4.

Drene el sistema de enfriamiento del motor; refiérase a
la Sección 303-03.

5.

Alivie la presión de combustible; refiérase a la Sección 310-00.

6.

Retire el tubo de salida (9B659) del purificador de aire;
refiérase a la Sección 303-12.

7.

Retire el radiador (8005), el aspa del ventilado (8600) y
el protector (8146) del ventilador; refiérase a la Sección
303-03.

Motor

Herramienta(s) Especial(es)

Motor — 4.0L SOHC

303-01B-77

303-01B-77

Soportes del Motor (Continuación)

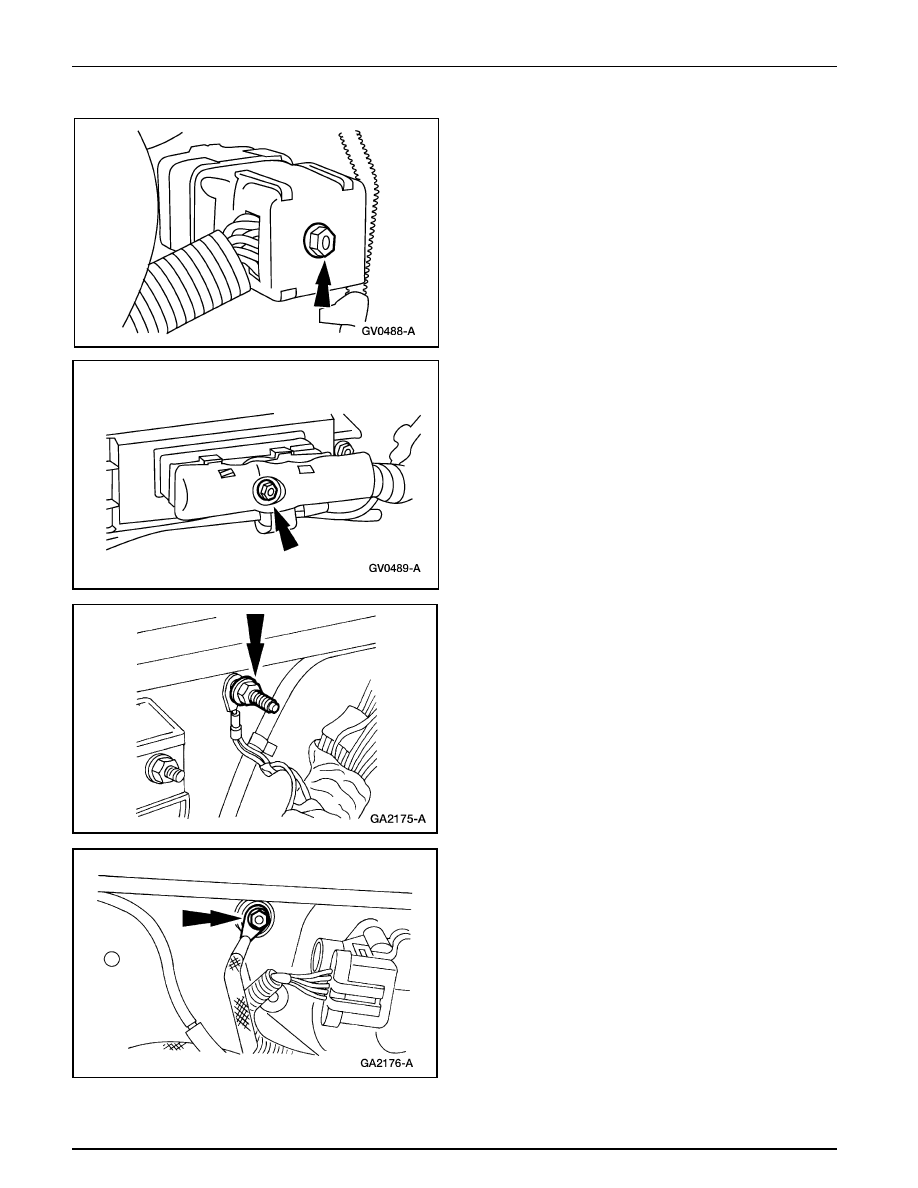

8.

Desenchufe el conector eléctrico del motor.

9.

Desconecte el conector eléctrico del Módulo de Control
del Tren Motriz (PCM).

10. Desconecte el cable de conexión a tierra del PCM.

11. Desconecte el cable de tierra del motor.

Motor — 4.0L SOHC

303-01B-78

303-01B-78

Soportes del Motor (Continuación)

12. En vehículos equipados con A/C, desenchufe el conector

eléctrico del interruptor de alta presión del A/C.

13. Retire el perno y aparte los conductos del A/C.

14. Despegue las dos mangueras (18472) del calefactor de agua.

15. Despegue los conductos de combustible; refiérase a la

Sección 310-01.

16. Alce y soporte el vehículo. Refiérase a la Sección 100-02.

17. Retire el motor de arranque (11002); refiérase a la Sección

303-06.
