Ford Explorer / Mercury Mountaineer. Manual - parte 217

Motor — 4.0L con Varillas Empujadoras

303-01A-91

303-01A-91

Bases del Motor (Continuación)

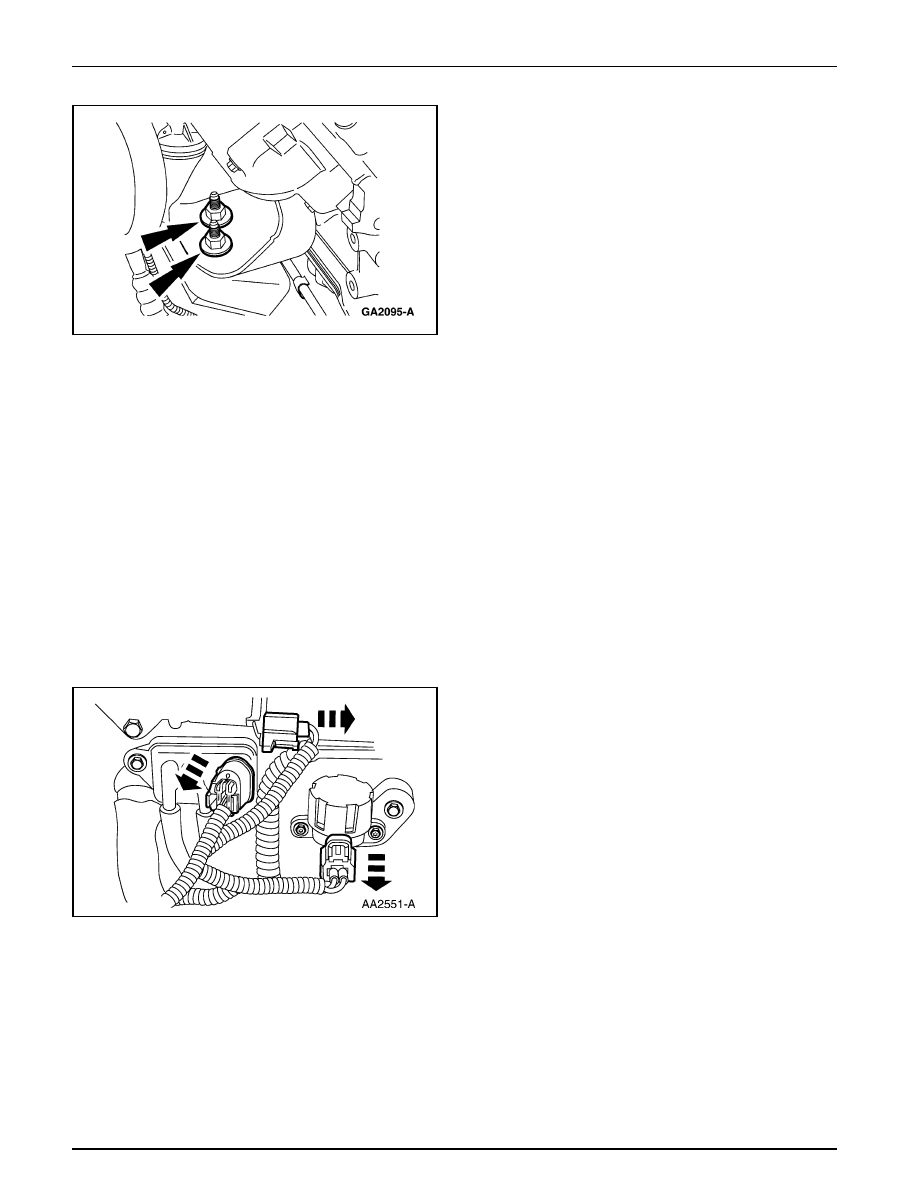

37. Remueva los nueve tornillos.

38. Baje el vehículo.

39. Instale las Argollas para Levantar Motores en los

múltiples de escape.

1

Instale dos espárragos-tornillos.

2

Instale los espaciadores de 7.5 mm.

3

Instale las Argollas.

4

Instale las tuercas.

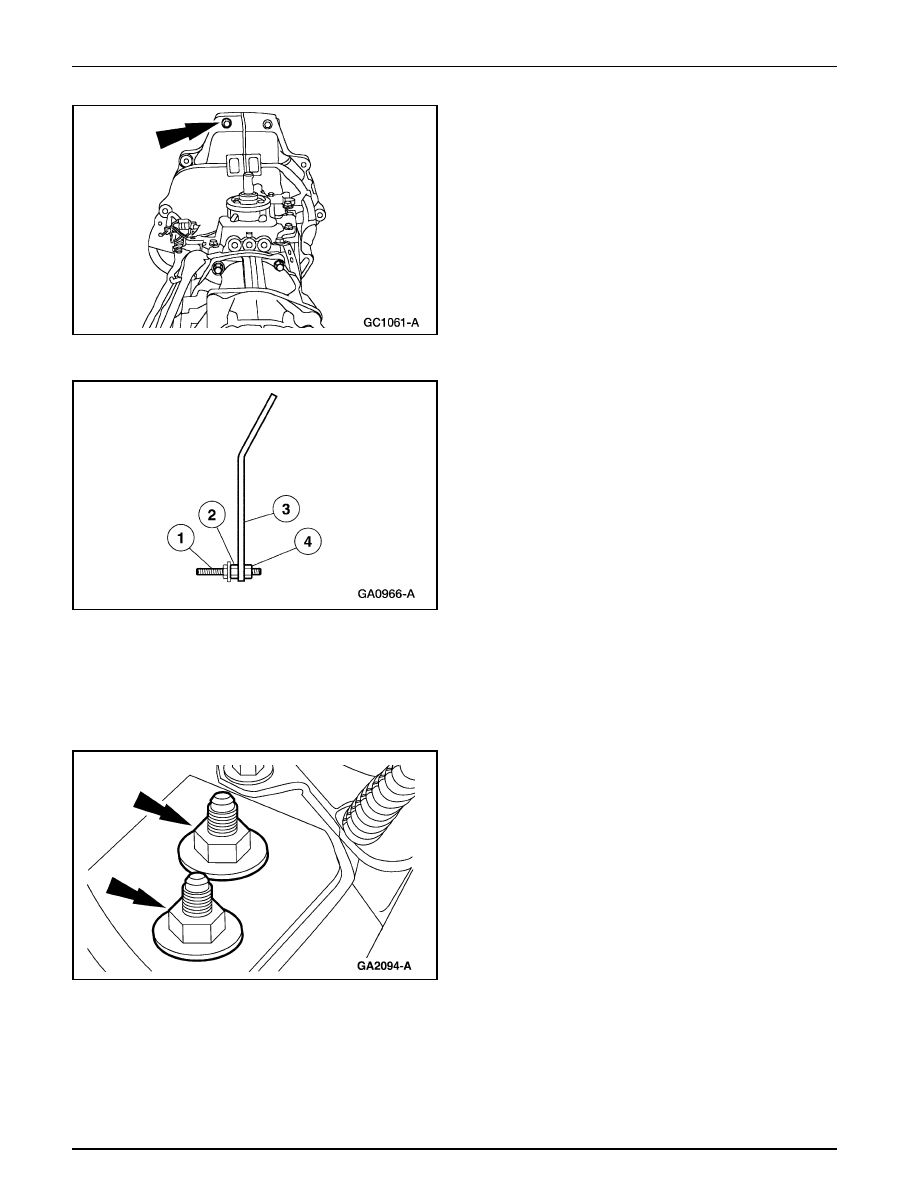

40. Instale la Barra Espaciadora en las Argollas para Levantar

Motores.

41. Coloque y acople una grúa de piso a las Argollas.

42. Bloquee y sujete la caja de velocidades.

43. Remueva las tuercas.

Motor — 4.0L con Varillas Empujadoras

303-01A-92

303-01A-92

Bases del Motor (Continuación)

44. Remueva las tuercas.

45. Levante ligeramente el motor y desconéctelo de la caja

de velocidades.

46. Levante el motor del compartimiento.

47. Si se requiere, desmonte el embrague; consulte la Sección

308-01.

48. Desmonte el volante (6375); consulte a Volante, en esta

sección.

49. Coloque el motor en un soporte para trabajar.

Motor

Motor

1.

Desconecte el cableado sensor del control del motor
(12A581) de:

•

la válvula IAC (9F715).

•

el transductor EGR (9J433).

•

el solenoide EGR.

Motor — 4.0L con Varillas Empujadoras

303-01A-93

303-01A-93

Bases del Motor (Continuación)

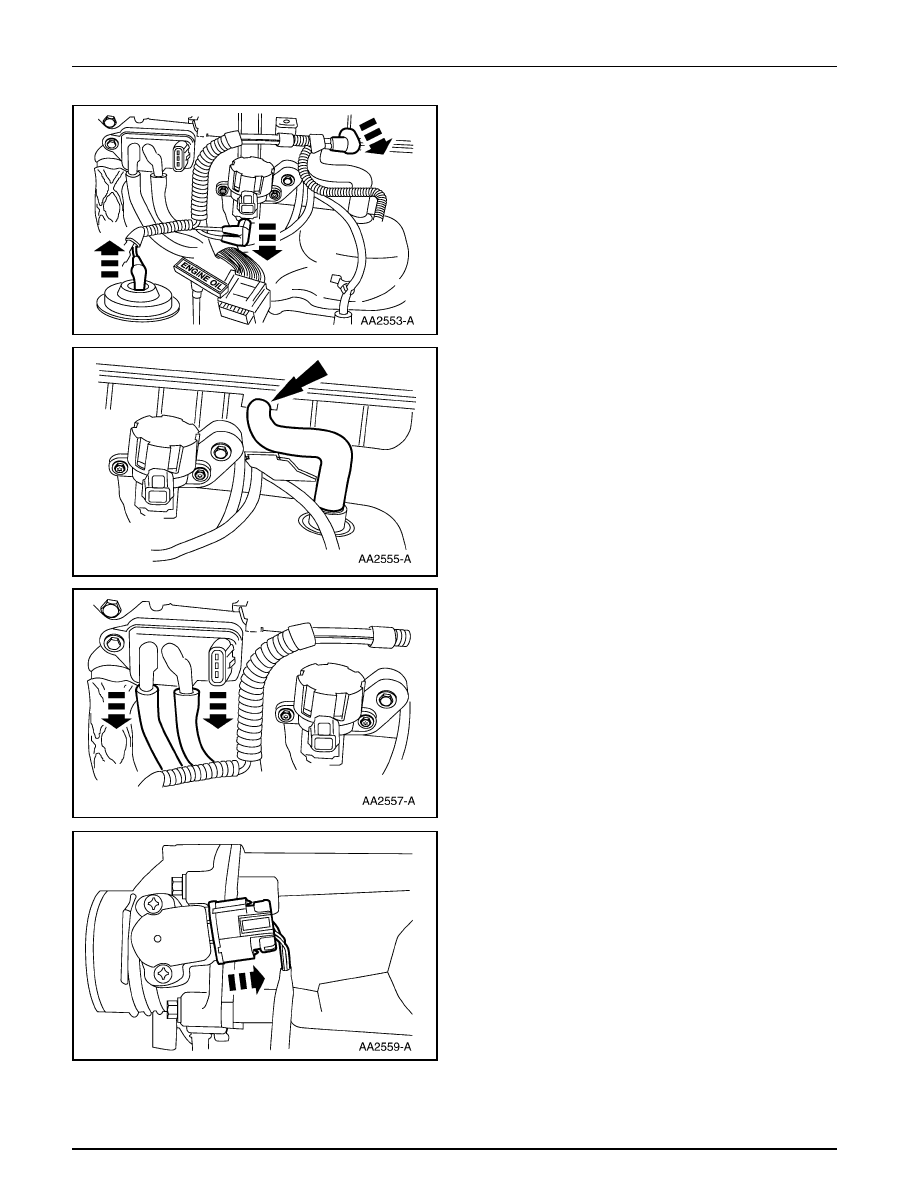

2.

Desconecte la línea de vacío de:

•

el solenoide EGR.

•

el múltiple de admisión superior (9424).

•

la válvula EGR (9D475).

3.

Desconecte el tubo de ventilación del cárter (6758).

4.

Desconecte las mangueras del sensor EGR.

5.

Desconecte el sensor TP (9B989).

Motor — 4.0L con Varillas Empujadoras

303-01A-94

303-01A-94

Motor (Continuación)

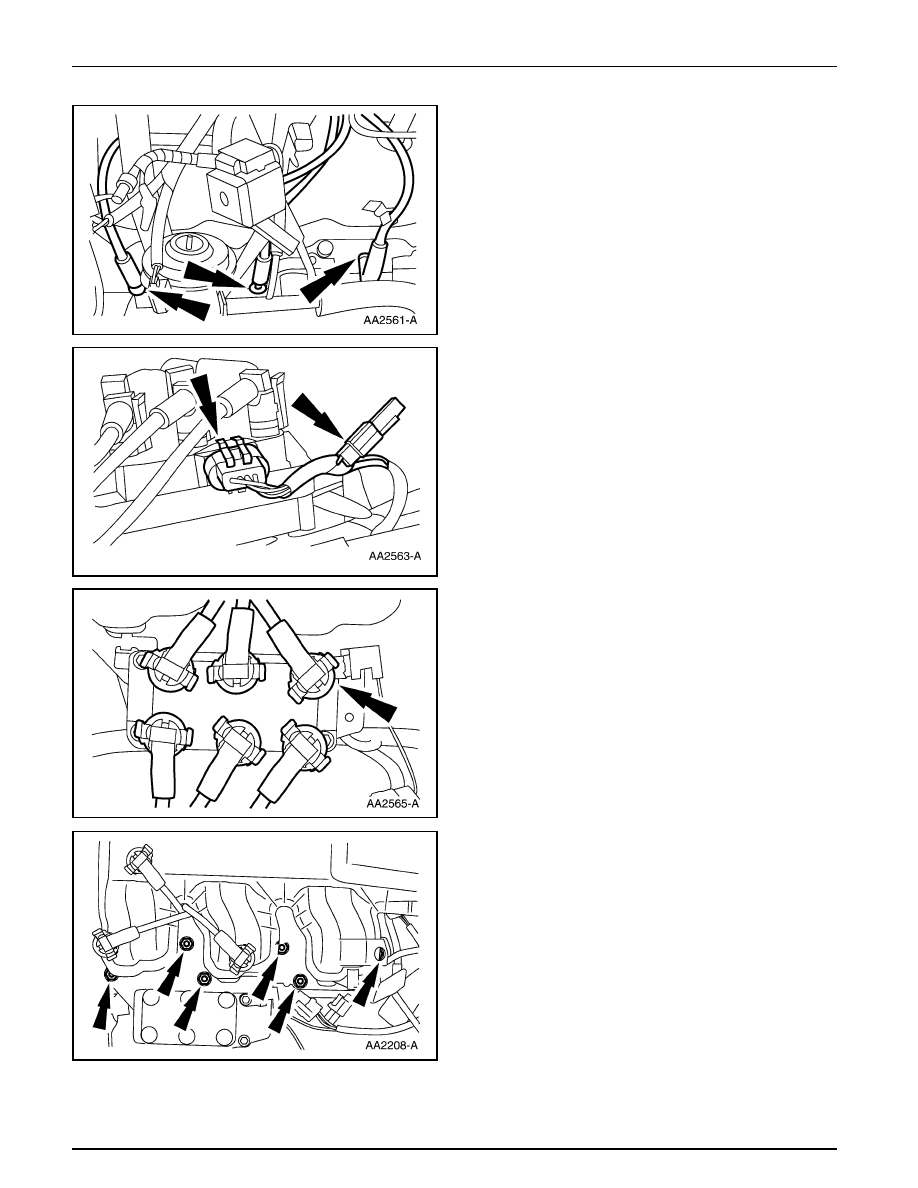

6.

Desconecte los 6 cables de las bujías.

7.

Desconecte el cableado sensor del control del motor de:

•

el condensador de radio - interferencia del encendido
(18801).

•

la bobina de encendido (12029).

8.

Desconecte los cables de las bujías.

9.

Remueva las tuecas.
