Sistema de Frenos — Información General

303-00-4

DESCRIPCIÓN Y OPERACIÓN

Motor

Nota: Esta sección contiene información, pasos y
procedimientos que pueden no ser específicos para su motor.

Esta sección cubre procedimientos generales y el diagnóstico
y prueba del sistema motor, excepto los dispositivos de control
de las emisiones del escape, los cuales son cubiertos en el
Manual PC/ED

Los motores incorporan las siguientes características:

• un sistema (PCV) de ventilación positiva cerrada del cárter.

Para información adicional, consulte la Sección 303-08.

• un sistema de control de las emisiones del escape. Para información

adicional, consulte la Sección 303-08.

• un sistema de control de las emisiones evaporativas. Para

información adicional, consulte la Sección 303-13.

El motor, el sistema de combustible, el sistema de encendido, el sistema
de emisiones y el sistema de escape, como un todo, afectan los niveles
de las emisiones del escape y deben ser mantenidos de acuerdo con
sus itinerarios respectivos. Consulte la Guía del Propietario.

Se requiere de una correcta identificación del motor para ordenar
piezas; consulte la sección del motor apropiada.

Para los códigos completos de identificación del motor y del vehículo,
consulte la Sección 100-01.

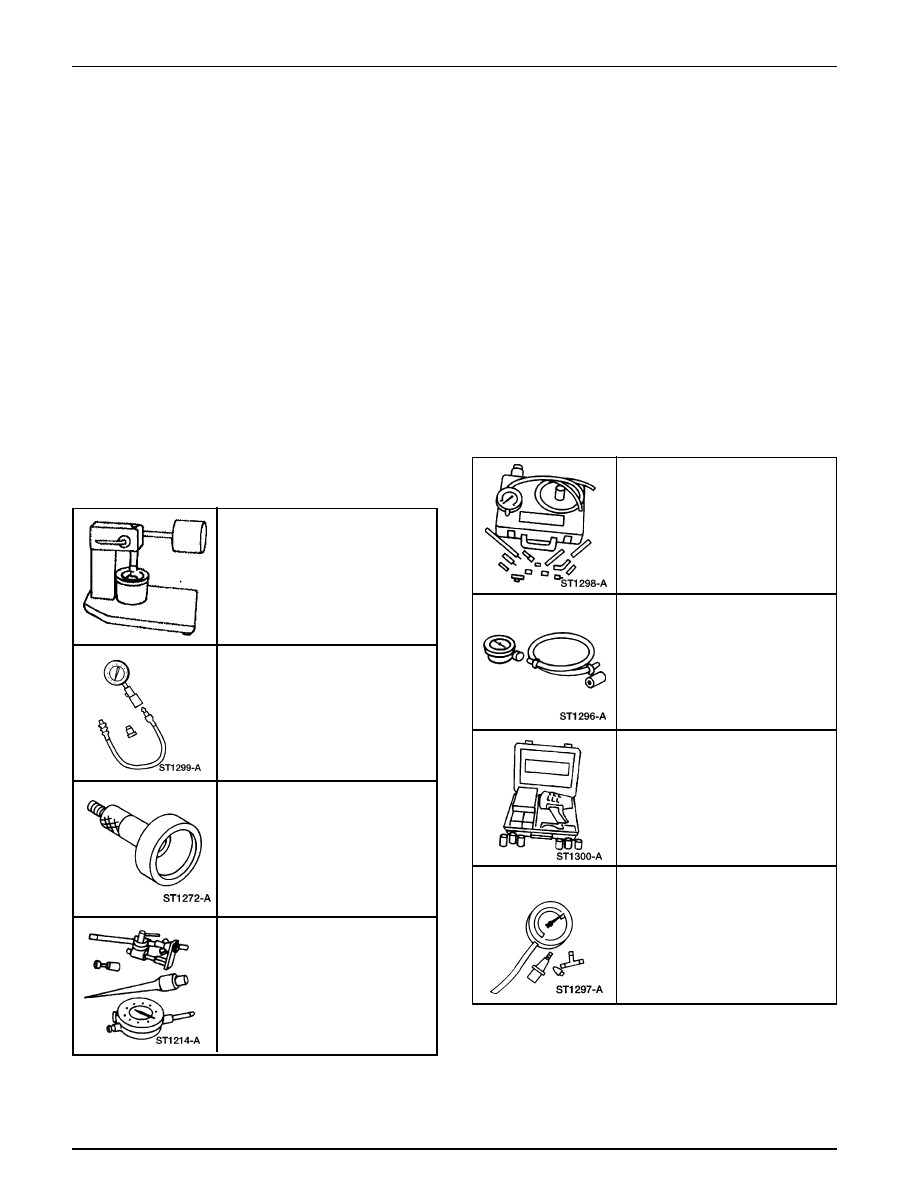

Herramienta(s) Especial(es)

Probador de Descarga,
Disponible Comercialmente

Probador de Compresión,
134-R0212, ó un equivalente

Herramienta(s) Especial(es)

Detector de Fuga por los Cilindros
del Motor / Conjunto para
Presurización Neumática,
014-00708, ó un equivalente

Medidor de la Presión del Aceite del
Motor, 303-088 (T73L-6600-A),
ó un equivalente

Conjunto Maestro para Inspección y
Diagnóstico UV - 12 Voltios,
164-R0765, ó un equivalente
(Detector de Fugas)

Adaptador en Forma de Copa,
303-007 (TOOL-6565-AB),
ó un equivalente

Reloj Comparador con Soportes,
100-002 (TOOL-4201-C),
ó un equivalente

DIAGNÓSTICO Y PRUEBA

Motor

Probador de Vacío / Presión,
164-R0253, ó un equivalente

Puede ser adquirido por separado.

Sistema de Frenos — Información General

303-00-5

Inspección y Verificación

Verifique la queja del cliente operando el motor para
duplicar la condición.

Inspeccione visualmente si hay señales obvias de daños
mecánicos. Consulte la tabla siguiente:

Si la inspección revela problemas obvios que pueden ser
fácilmente identificados, repare lo necesario.

Si el problema permanece después de la inspección,
determine los síntomas y vaya a la Tabla de Fallas.

Tabla de Inspección Visual

Mecánica

• Fugas de refrigerante del motor
• Fugas de aceite del motor
• Fugas de combustible
• Piezas dañadas ó con desgaste severo
• Tornillos, tuercas y espárragos de montaje flojos

Causa Posible

Acción

Condición

TABLA DE FALLAS

Tabla de Fallas

• Dificultad para Encender

• Consulte la sección apropiada en

el Grupo 303 para el
procedimiento. CONSULTE al
Manual PC/ED

• Consulte la sección apropiada en

el Grupo 303 para el
procedimiento. CONSULTE al
Manual PC/ED

• Consulte la sección apropiada del

arranque en el Grupo 303.
CONSULTE al Manual PC/ED

• CONSULTE la Sección 414-00.
• REEMPLACE la válvula.
• REEMPLACE el pistón.
• REEMPLACE los anillos del

pistón.

• REPARE ó REEMPLACE el

bloque de cilindros.

• REEMPLACE la empacadura de

culata.

• Sistema de encendido dañado.

• Sistema de combustible dañado.

• Sistema de arranque dañado.

• Sistema de carga / batería dañados.
• Válvula quemada.
• Pistón gastado.
• Anillos del pistón gastados.

• Cilindro gastado.

• Empacadura de culata dañada.

DIAGNÓSTICO Y PRUEBA (Continuación)

Puede ser adquirido por separado.

Sistema de Frenos — Información General

303-00-6

Causa Posible

Acción

Condición

TABLA DE FALLAS

• Fugas de vacío.

• Sistema de encendido dañado ó

funcionando mal.

• Sistema de combustible dañado ó

funcionando mal.

• Taquete de válvula / ajustador del juego

dañado.

• Guía de taquete de válvula / ajustador del

juego dañado.

• Contacto incorrecto entre válvula /

asiento.

• Empacadura de culata dañada.

• Sistema de combustible dañado ó

funcionando mal.

• Sistema de encendido dañado ó

funcionando mal.

• Taquete de válvula / ajustador del juego

dañado

• Guía de taquete de válvula / ajustador del

juego dañada.

• Válvula quemada ó pegándose.

• Resorte de válvula roto / débil.

• Acumulación de carbón en cámara de

combustión.

• Aceite fugándose.
• Mal funcionamiento en sistema PCV.

• Sello de vástago de válvula gastado.

• Vástago / guía de válvula gastados.

• Anillos del pistón pegados.

• Ranura de anillo de pistón gastada.

• Pistón / cilindro gastados.

DIAGNÓSTICO Y PRUEBA (Continuación)

• Marcha Mínima Pobre

• Consulte la sección apropiada en

el Grupo 303 para el
procedimiento. CONSULTE al
Manual PC/ED

• Consulte la sección apropiada en

el Grupo 303 para el
procedimiento. CONSULTE al
Manual PC/ED

• Consulte la sección apropiada en

el Grupo 303 para el
procedimiento. CONSULTE al
Manual PC/ED

• REEMPLACE el taquete de

válvula / ajustador del juego.

• REEMPLACE la guía del taquete

de válvula / ajustador del juego.

• REPARE ó REEMPLACE la

válvula ó su asiento.

• REEMPLACE la empacadura de la

culata.

• Consulte la sección apropiada en

el Grupo 303 para el
procedimiento. CONSULTE al
Manual PC/ED

• Consulte la sección apropiada en

el Grupo 303 para el
procedimiento. CONSULTE al
Manual PC/ED

• REEMPLACE el taquete de

válvula / ajustador del juego.

• REEMPLACE la guía del taquete

de válvula / ajustador del juego.

• REPARE ó REEMPLACE la

válvula.

• REEMPLACE el resorte de

válvula.

• ELIMINE la acumulación de

carbón.

• REPARE la fuga de aceite.
• REPARE ó REEMPLACE los

componentes necesarios

• REEMPLACE el sello del vástago

de la válvula.

• REEMPLACE el vástago y la guía

de la válvula.

• REPARE ó REEMPLACE los

anillos del pistón.

• REEMPLACE el pistón y su

pasador.

• REPARE ó REEMPLACE el

pistón ó el bloque de cilindros.

• Combustión Anormal

• Consumo de Aceite Excesivo

Puede ser adquirido por separado.
