Eje Propulsor Delantero/Diferencial – Dana 35

205-03-17

205-03-17

Brida de la Junta Universal (Continuación)

Instalación

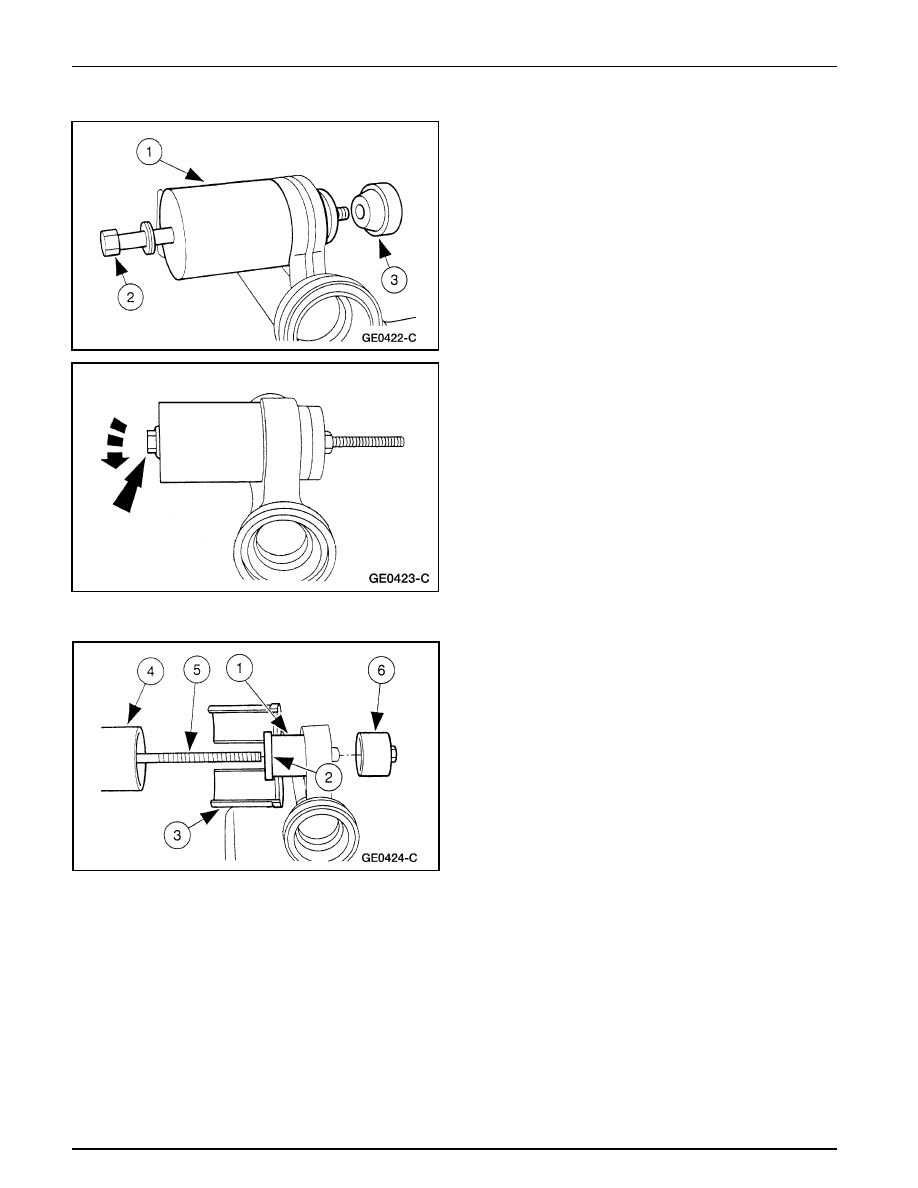

2.

Sitúe las herramientas de remoción del buje del cuerpo
tubular.

1

Sitúe la Copa del Removedor/Reemplazante de Bujes.

2

Sitúe el Perno de Acoplamiento.

3

Atornille el Adaptador del Removedor de Bujes en el
Perno de Acoplamiento.

3.

Apriete el Perno de Acoplamiento para remover el buje
del cuerpo tubular.

1.

Nota: Se muestra la instalación del buje del cuerpo tubular
del eje, el procedimiento para el buje de la envuelta del
eje es similar.

Sitúe el buje del cuerpo tubular y las herramientas de
instalación.

1

Sitúe el buje del cuerpo tubular.

2

Sitúe el Anillo Calibrador.

3

Sitúe el Cuello del Reemplazante de Bujes.

4

Sitúe la Copa del Removedor/Reemplazante de Bujes.

5

Sitúe el Perno de Acoplamiento.

6

Atornille el Adaptador del Reemplazante de Bujes
en el Perno de Acoplamiento.

Eje Propulsor Delantero/Diferencial – Dana 35

205-03-18

205-03-18

Brida de la Junta Universal (Continuación)

2.

Apriete el Perno de Acoplamiento para instalar el buje
del cuerpo tubular.

•

Remueva las herramientas.

3.

Instale el conjunto del eje delantero. Para información
adicional, refiérase a Conjunto del Eje – Delantero, en
esta sección.

4.

Verifique el nivel del fluido y llene el eje según las
especificaciones.

•

Utilice Lubricante para Ejes 4x4 con Estabilidad
Térmica Motorcraft SAE 80W90, con la
especificación Ford WSP-M2C197-A.

5.

Baje el vehículo.

6.

Si la unidad está equipada con suspensión de aire, reactive
el sistema poniendo el interruptor en la posición de on.

Bujes

Eje

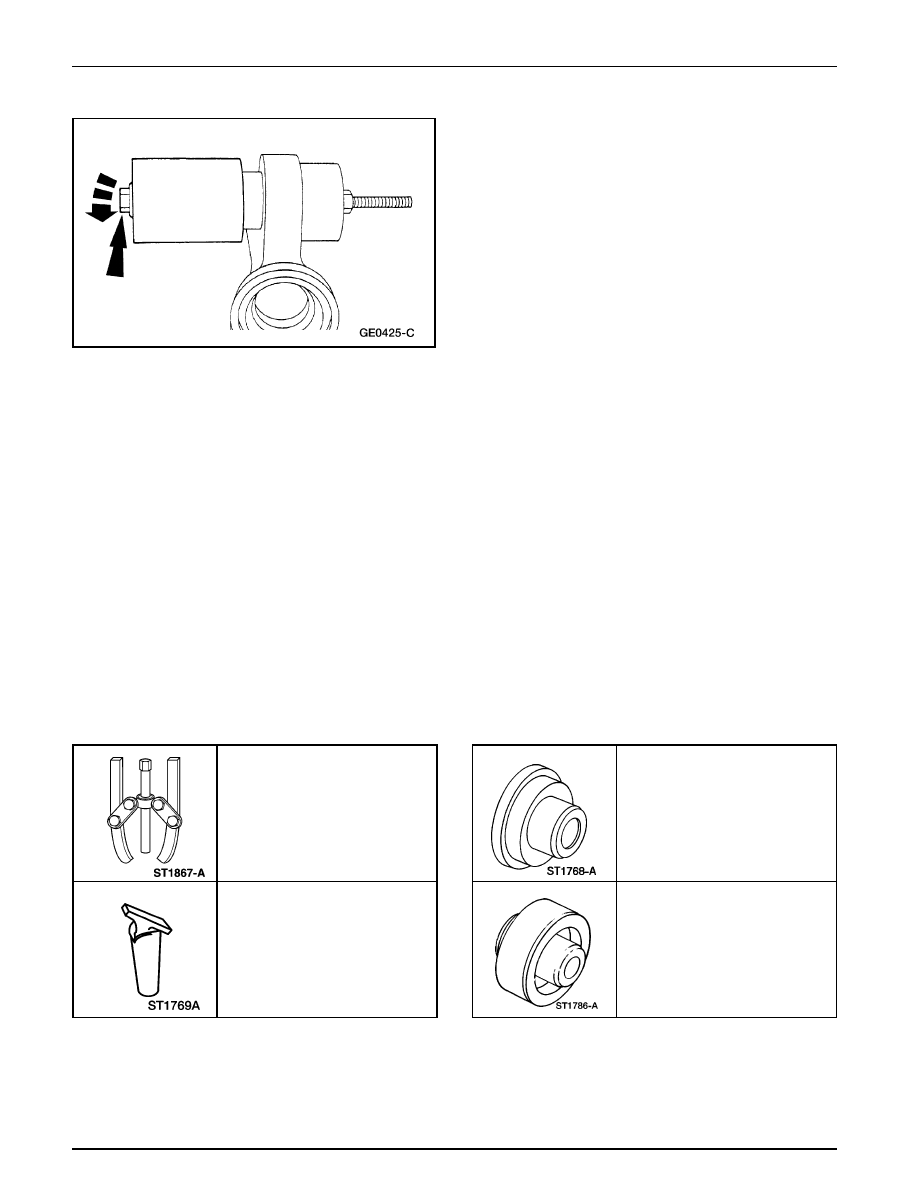

Herramienta(s) Especial(es)

Herramienta(s) Especial(es)

Extractor de 2 Uñas
D97L-4221-A o un equivalente

Reemplazante de Cojinete de Eje
205-345 (T95T-1175-B)

Reemplazante de Buje del Eje
205-347 (T95T-1175-D)

Reemplazante de Sellos del Eje
205-350 (T95-3010-A)

Eje Propulsor Delantero/Diferencial – Dana 35

205-03-19

205-03-19

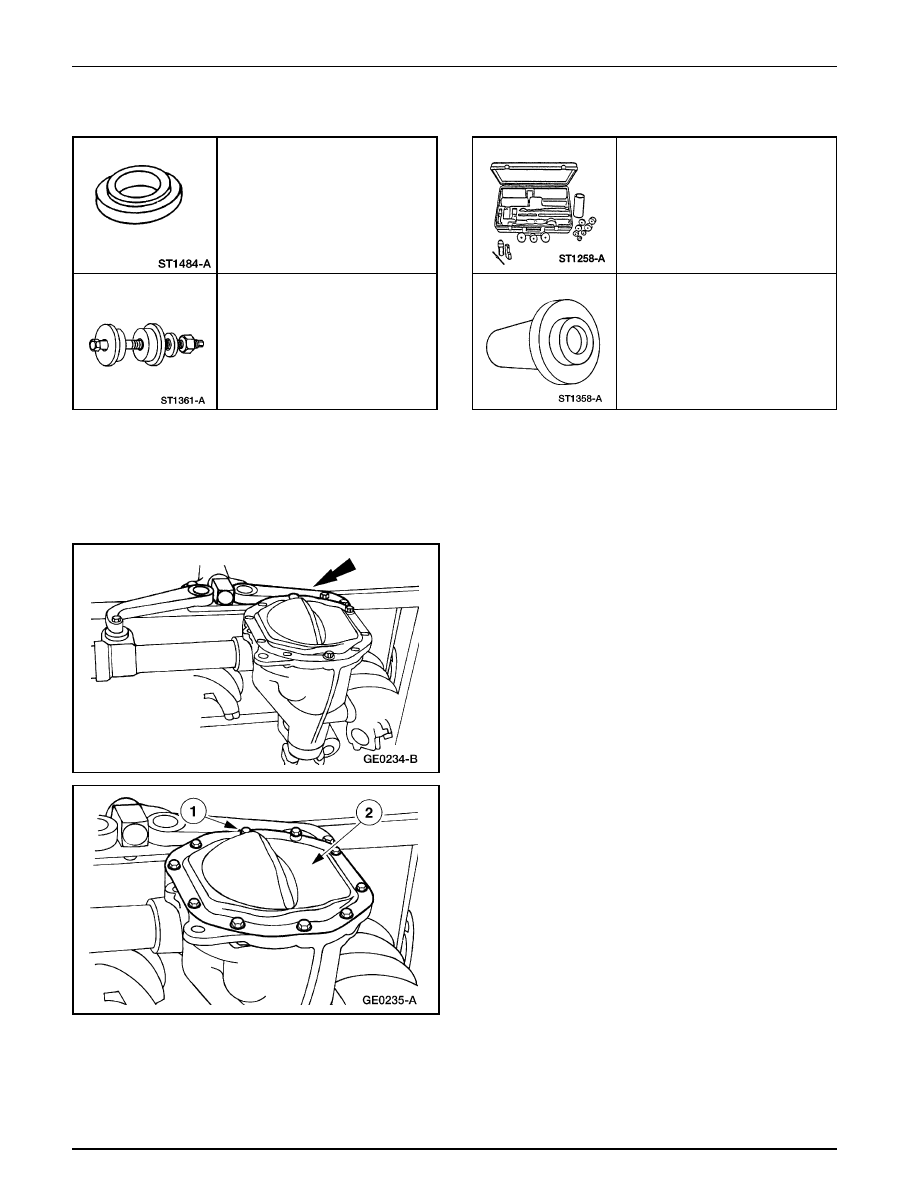

Herramienta(s) Especial(es)

Bujes (Continuación)

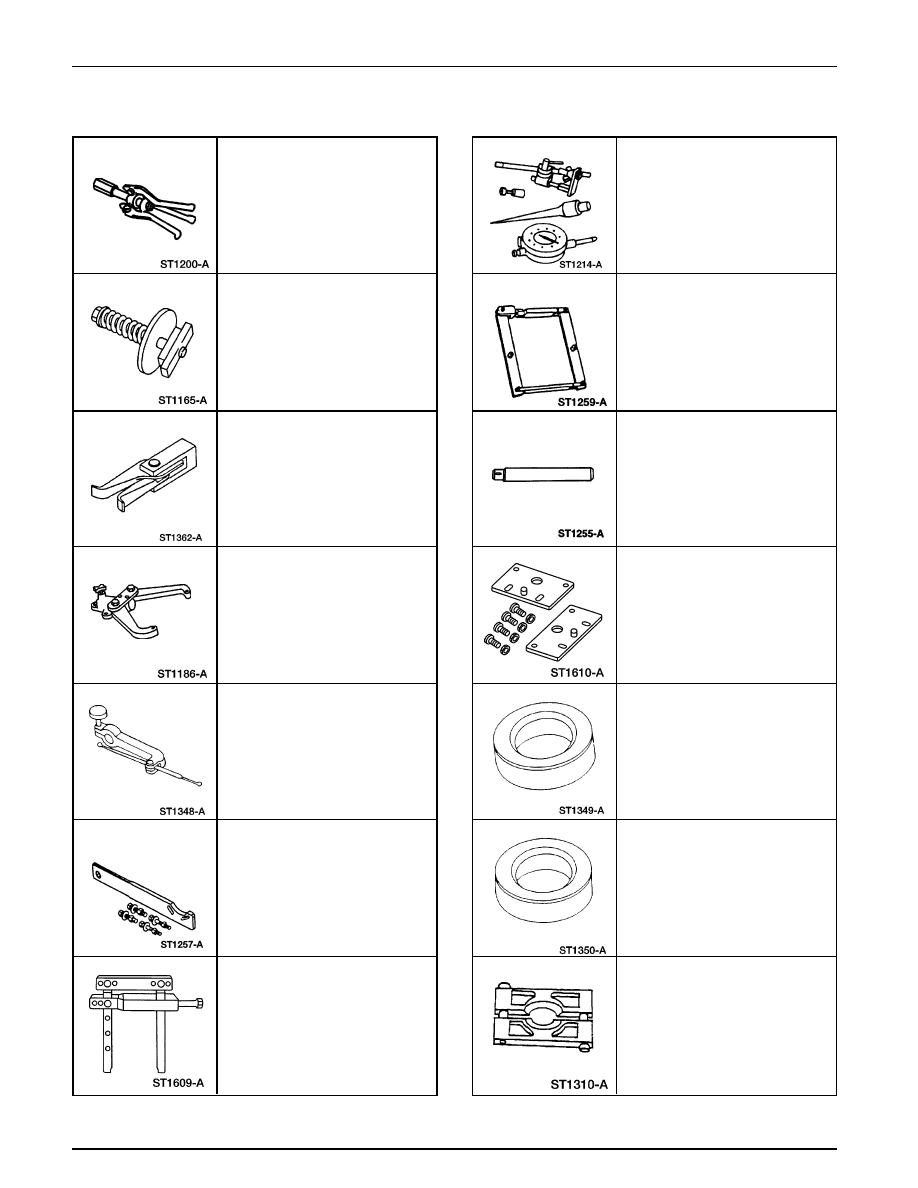

Herramienta(s) Especial(es)

Extractor de Anillos de Cojinetes
308-047 (T77F-1102-A)

Herramienta de Precarga de Cojinete
T93P-4220-AR

Removedor de Cojinetes
307-318 (T94P-77001-KH)

Aditamento de Soporte Montado en
Banco
307-003 (T57L-500-B)

Adaptador de Alineación del
Alojamiento del Embrague
308-021 (T75L-4201-A)

Herramienta de Soporte de la Brida
del Piñón
205-126 (T78P-4851-A)

Removedor de Sello del Convertidor
307-309 (T94P-77001-BH)

Indicador de Dial con Bandeja
100-002 (TOOL-4201-C) o un
Equivalente

Expansor del Alojamiento del
Diferencial
205-001 (TOOL-4000-E) o un
Equivalente

Mango Impulsor
205-153 (T80T-4000W)

Juego Adaptador del Expansor del
Alojamiento
205-356 (T95T-4000-A)

Cojinete Principal (LI)
205-338 (T93P-4222-A)

Cojinete Principal (LD)
205-339 (T93P-4222-B)

Removedor del Cono del Cojinete
del Piñón
205-055 (T71P-4621-B)

Eje Propulsor Delantero/Diferencial – Dana 35

205-03-20

205-03-20

Herramienta(s) Especial(es)

Desmontaje

1.

Remueva el conjunto del eje delantero. Para información
adicional, refiérase a Conjunto de Eje – Delantero, en
esta sección.

Bujes (Continuación)

Reemplazante de Cono de Cojinete
de Piñón
205-005 (T53T-4621-C)

Reemplazante de Anillo de Cojinete
de Piñón
205-024 (T67P-4616-A)

Herramienta(s) Especial(es)

Juego de Calibración de Profundidad
del Piñón
T80T-4020-A

Reemplazante de Sello de Piñón
205-133 (T79P-4676-A)

2.

Instale el eje en el Aditamento de Soporte Montado en
Banco.

3.

Nota: Ponga un recipiente de drenaje adecuado debajo
del eje.

Drene el fluido del eje.

1

Remueva los diez tornillos.

2

Remueva la tapa del diferencial.
