Ford Explorer / Mercury Mountaineer. Manual - parte 81

Eje Propulsor Trasero/Diferencial —  Corona Ford de 8.8 Pulgadas

205-02-53

205-02-53

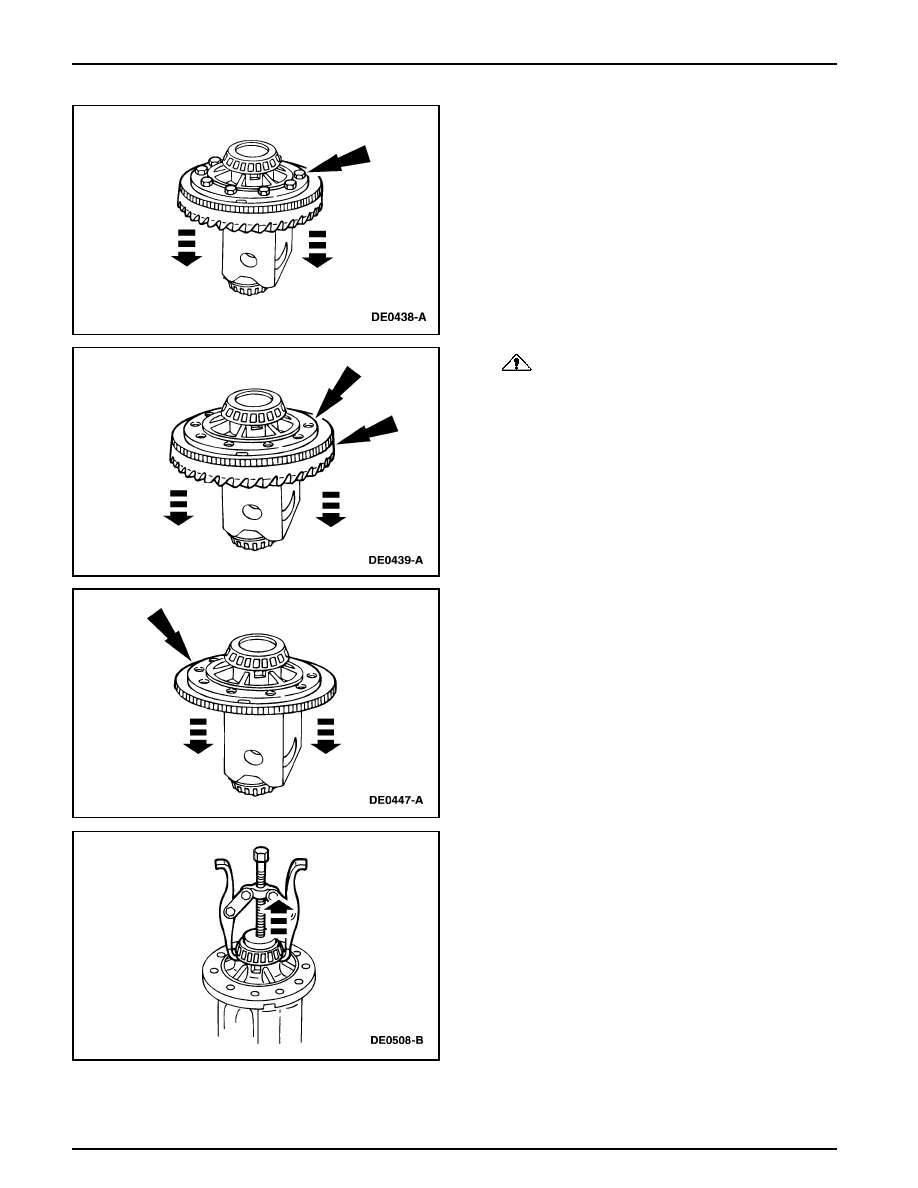

2.

Remueva los 10 pernos de la corona.

Conjunto del Eje (Continuación)

3.

CUIDADO: Se debe tener cuidado de no dañar

las roscas en los agujeros de los pernos.

Inserte un punzón en los agujeros de los pernos y extraiga
la corona.

4.

Nota: El anillo del sensor de velocidad no puede ser
reinstalado una vez removido.

Si se requiere, remueva el anillo del sensor de velocidad.

5.

Si es necesario, utilice el Extractor de 2 Uñas para
Cojinetes de la Caja del Diferencial y el Adaptador de
Estribo para remover los cojinetes del diferencial.

Eje Propulsor Trasero/Diferencial —  Corona Ford de 8.8 Pulgadas

205-02-54

205-02-54

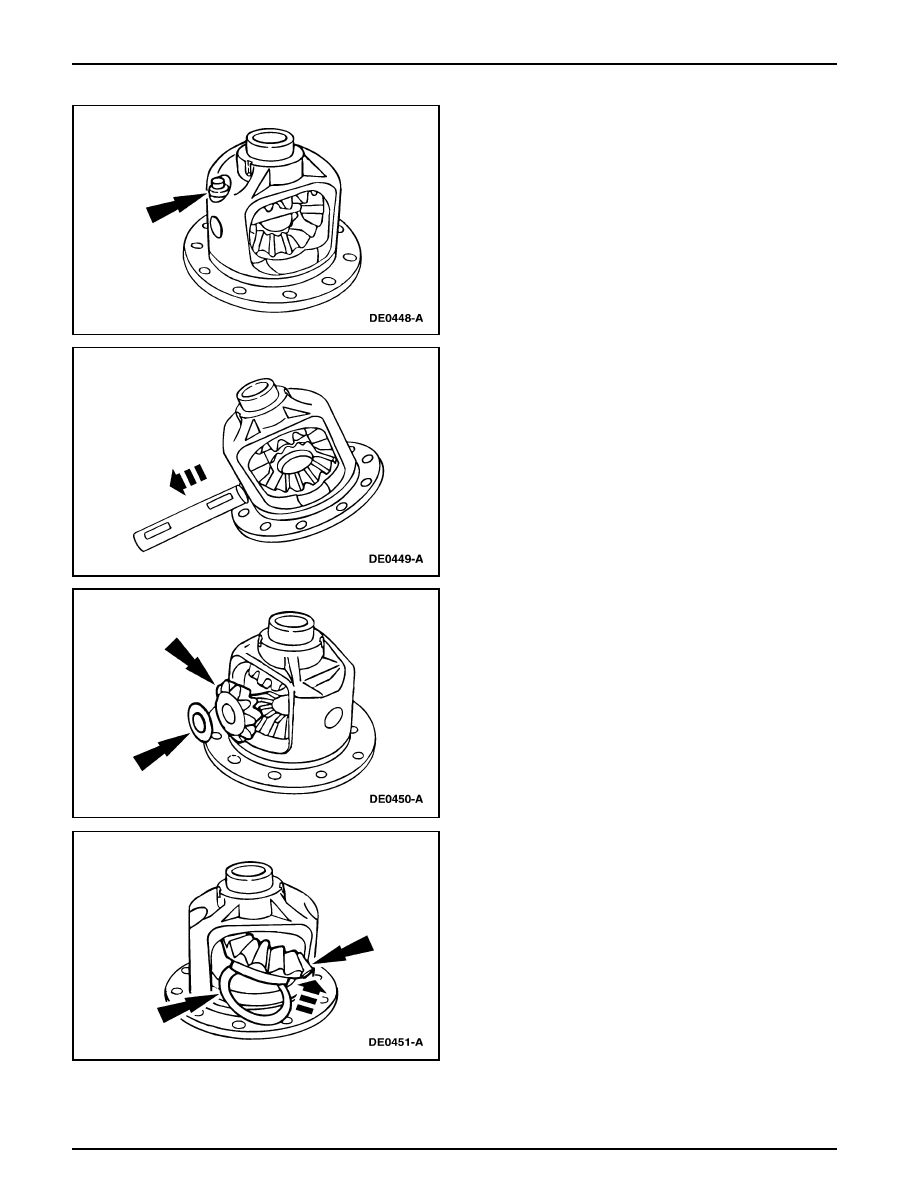

6.

Remueva el perno de bloqueo del eje de piñón del
diferencial.

Conjunto del Eje (Continuación)

7.

Remueva el eje del piñón de diferencial.

8.

Rote y remueva los engranajes satélites del diferencial
(4215) y las arandelas de empuje (4230).

9.

Remueva los engranajes laterales del diferencial (4236)
y las arandelas de empuje.

Eje Propulsor Trasero/Diferencial —  Corona Ford de 8.8 Pulgadas

205-02-55

205-02-55

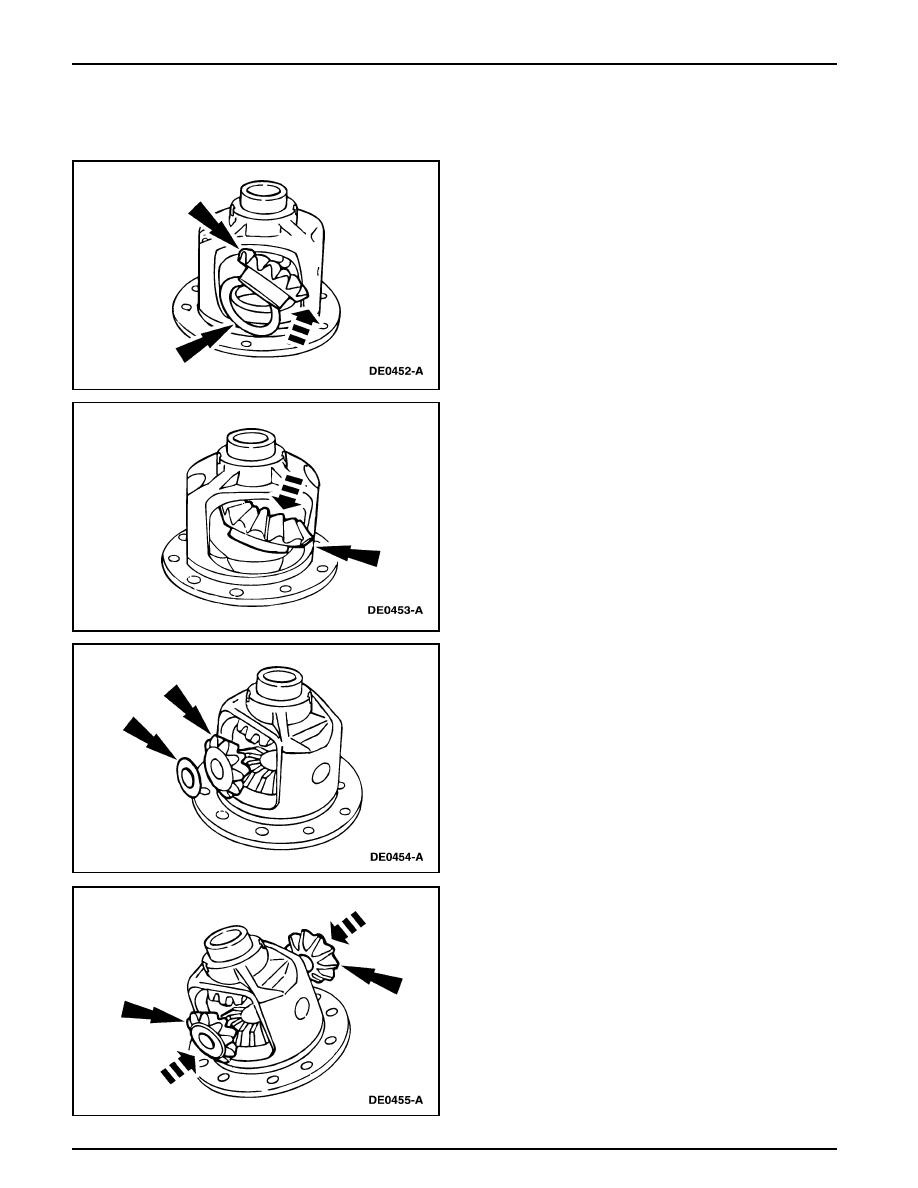

Montaje

1.

Utilice Lubricante para Ejes Traseros Térmicamente
Estable XY-80W90-QL o un equivalente que cumpla con
la especificación Ford WSP-M2C197-A para lubricar las
arandelas de empuje del engranaje lateral del diferencial
(4228) y los pivotes del engranaje lateral.

•

Sitúe las arandelas de empuje en los engranajes
laterales del diferencial.

Conjunto del Eje (Continuación)

2.

Sitúe los engranajes laterales del diferencial.

3.

Utilice Lubricante para Ejes Traseros Térmicamente
Estable XY-80W90-QL o un equivalente que cumpla con
la especificación Ford WSP-M2C197-A para lubricar las
arandelas de empuje y los piñones satélites del diferencial
y arme.

4.

Acople los piñones opuestos a los engranajes satélites.

Eje Propulsor Trasero/Diferencial —  Corona Ford de 8.8 Pulgadas

205-02-56

205-02-56

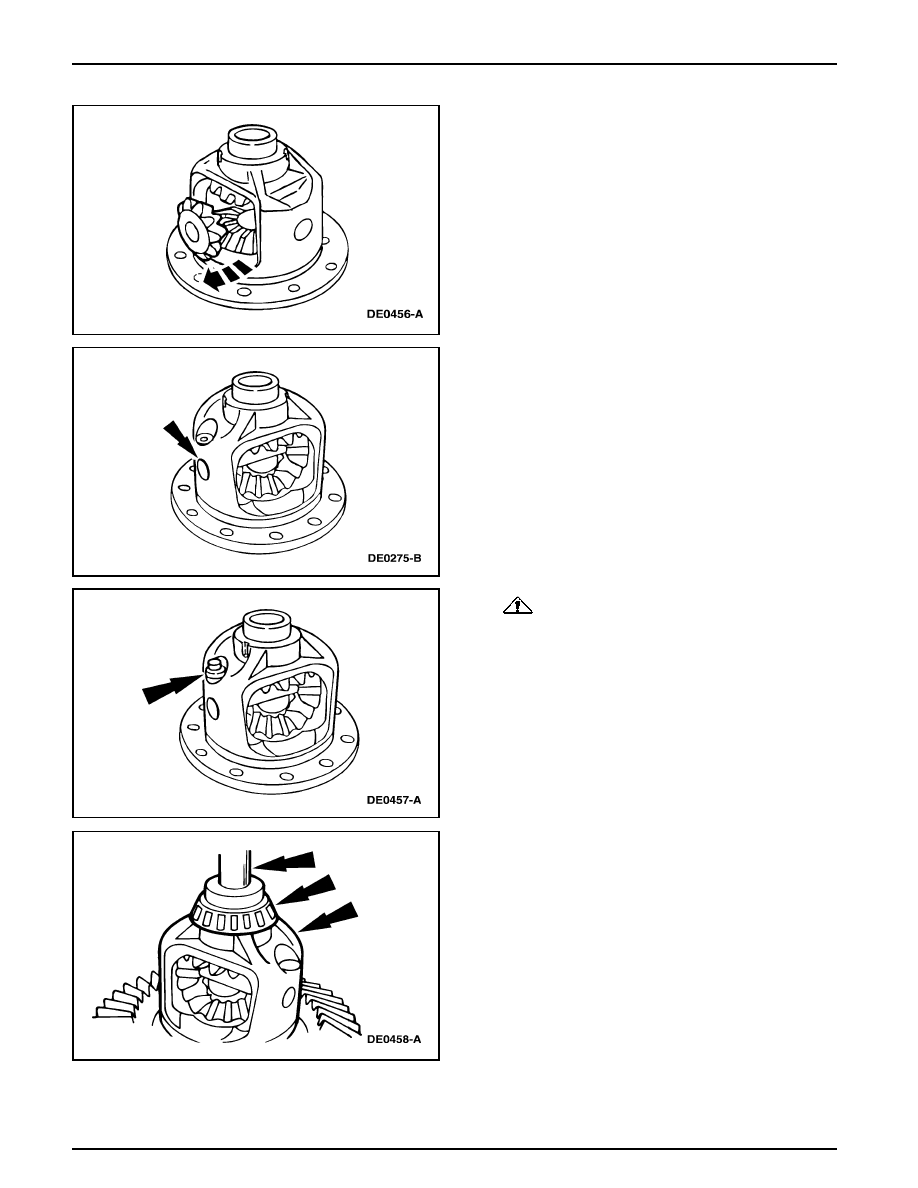

5.

Rote los piñones satélites para alinearlos con la abertura
del eje de piñón del diferencial.

Conjunto del Eje (Continuación)

6.

Inserte el eje del piñón del diferencial.

•

Alinee el agujero en el eje del piñón del diferencial
con el de la caja del diferencial.

7.

CUIDADO: Si no dispone del perno de bloqueo

del eje de piñón, recubra las roscas con Threadlock®
y Sealer EOAZ-19554-AA o un equivalente que cumpla
con las especificaciones Ford WSK-M2G315-A5 y
ESE-M4G204-A2 antes de la instalación.

Instale un nuevo perno de bloqueo del eje del piñón del
diferencial y apriételo a mano.

8.

Utilice el Reemplazante de Cojinete Lateral del
Diferencial para instalar los nuevos cojinetes en la caja
del diferencial.
