Supplemental Restraint System - Crash
Sensor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

WARNINGS:

The supplemental restraint system (SRS) is active for a certain length of time after

the power supply has been disconnected. Wait for a minimum of 3 minutes before
disconnecting or removing any SRS components.

Make sure that the vehicle electrical system is fully depowered and no other power

source is connected.

Refer to:

Supplemental Restraint System (SRS) Health and Safety Precautions

 (100-

00 General Information, Description and Operation).
NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Disconnect the battery ground cable.

Refer to:

Battery Disconnect and Connect

 (414-

01 Battery, Mounting and Cables, General
Procedures).

2. Torque: 10 Nm

1. To install, reverse the removal procedure.

2. Initialize the door window motors.

Refer to:

Door Window Motor Initialization

 (501-

11 Glass, Frames and Mechanisms, General
Procedures).



Supplemental Restraint System - Side
Impact Sensor

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

WARNINGS:

The supplemental restraint system (SRS) is active for a certain length of time after

the power supply has been disconnected. Wait for a minimum of 3 minutes before
disconnecting or removing any SRS components.

Make sure that the vehicle electrical system is fully depowered and no other power

source is connected.

Refer to:

Supplemental Restraint System (SRS) Health and Safety Precautions

 (100-

00 General Information, Description and Operation).
NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Disconnect the battery ground cable.

Refer to:

Battery Disconnect and Connect

 (414-

01 Battery, Mounting and Cables, General
Procedures).

2. Remove the B-pillar trim panel.

Refer to:

B-Pillar Trim Panel

 (501-05 Interior

Trim and Ornamentation, Removal and
Installation).

3. Torque: 10 Nm

1. To install, reverse the removal procedure.

2. Initialize the door window motors.

Refer to:

Door Window Motor Initialization

 (501-

11 Glass, Frames and Mechanisms, General
Procedures).

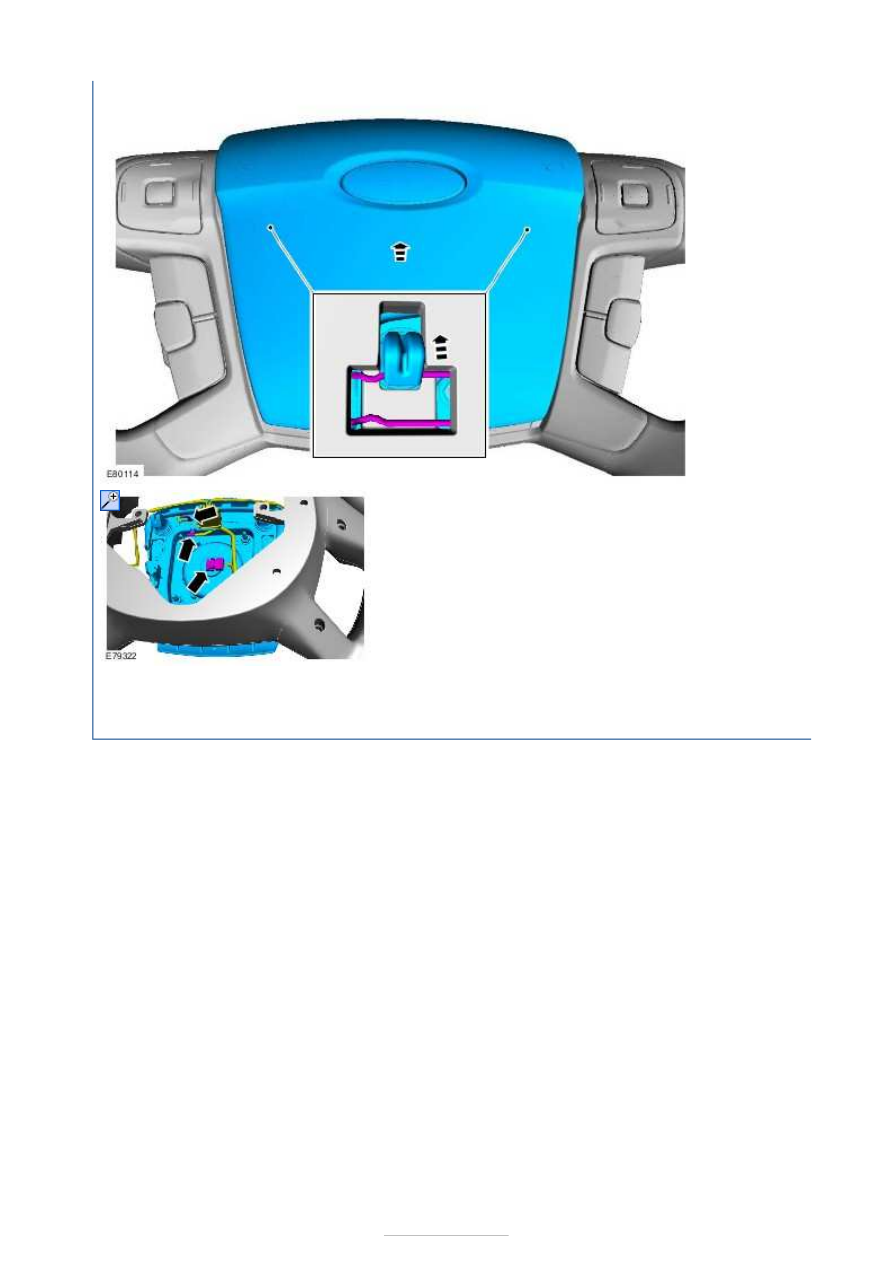

Supplemental Restraint System - Driver Air
Bag Module—Vehicles Built Up To: 13-07-
2009

S-MAX/Galaxy 2006.5 (02/2006



Print

Removal and Installation

General Equipment

Removal

WARNINGS:

The supplemental restraint system (SRS) is active for a certain length of time after the

power supply has been disconnected. Wait for a minimum of 3 minutes before disconnecting or
removing any SRS components.

Make sure that the vehicle electrical system is fully depowered and no other power source

is connected.

Wear safety goggles.

Refer to:

Supplemental Restraint System (SRS) Health and Safety Precautions

 (100-00

General Information, Description and Operation).
NOTE: Removal steps in this procedure may contain installation details.

Flat-bladed screwdriver

1. Disconnect the battery ground cable.

Refer to:

Battery Disconnect and Connect

 (414-01

Battery, Mounting and Cables, General Procedures).

2. General

Equipment:

Flat-bladed
screwdriver

3.



Installation

4.

1. To install, reverse the removal procedure.
