Instrument Panel and Console - Floor
Console—VIN Plate Body Style Code: M

S-MAX/Galaxy 2006.5 (02/2006-)



Print



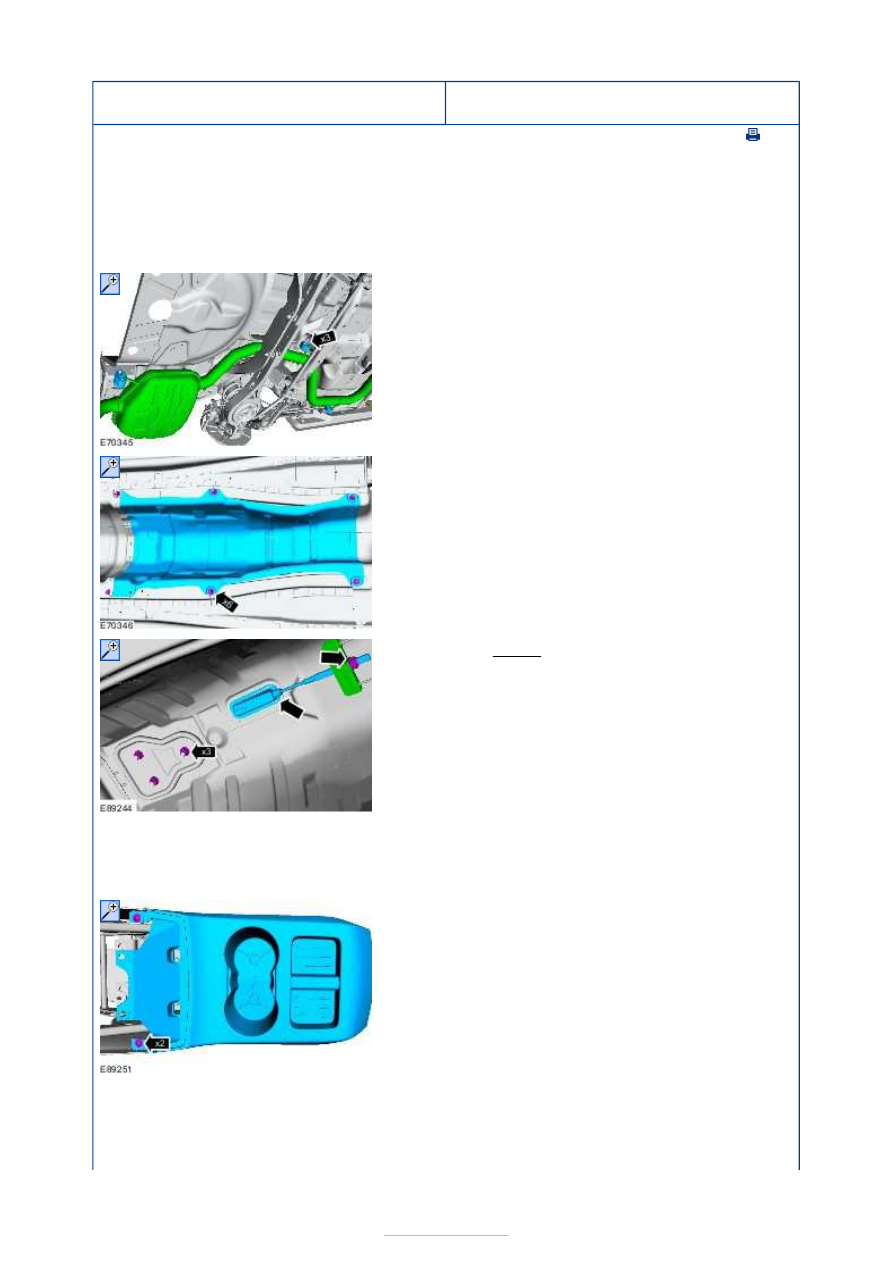

Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2. Support the muffler and tailpipe assembly.

3.

4. Torque: 25 Nm

5. Refer to:

Floor Console Upper Section - Vehicles

With: Manually Adjusted Parking Brake, Vehicles
Without: Center Armrest

 (501-12 Instrument

Panel and Console, Removal and Installation).

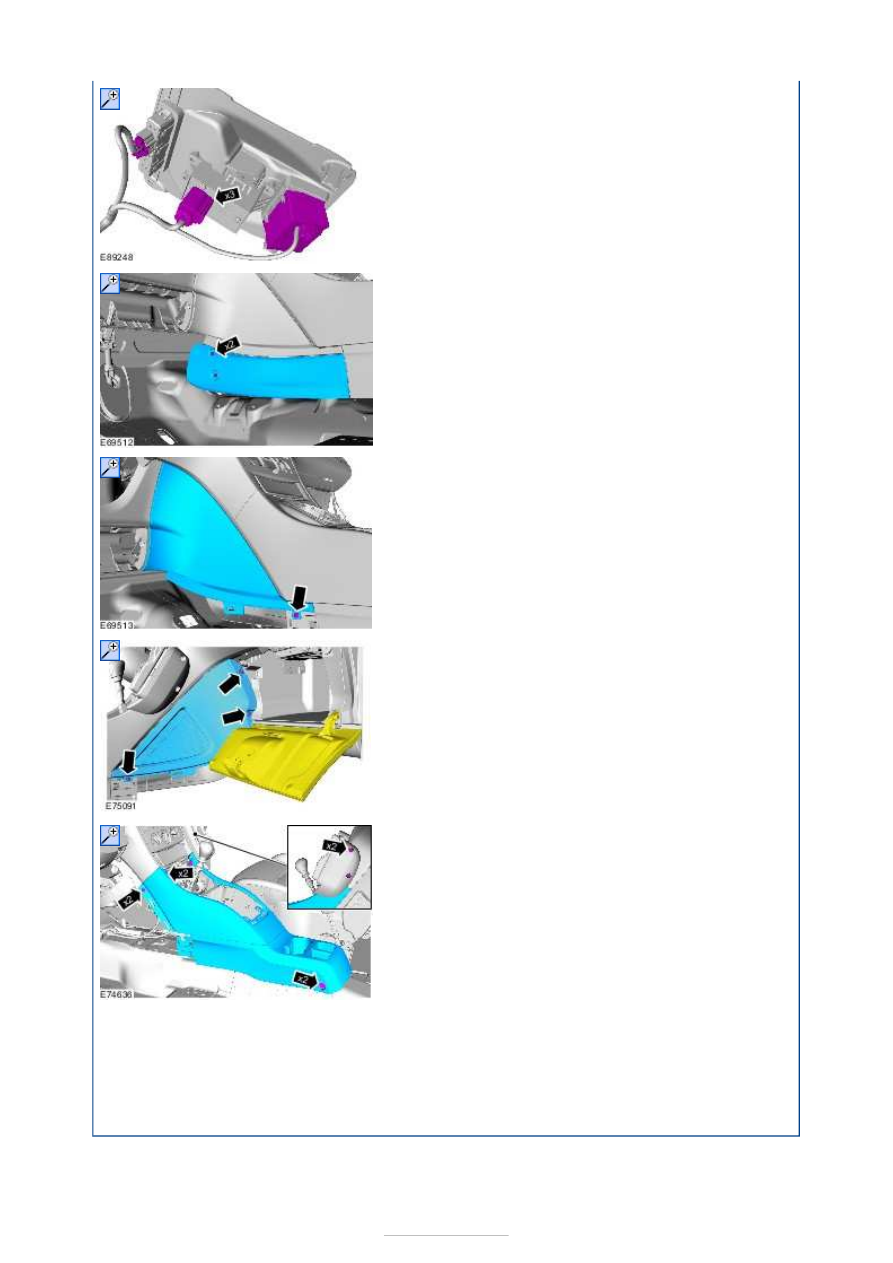

6.

7.









Installation

8.

1. To install, reverse the removal procedure.





Instrument Panel and Console - Floor
Console—Vehicles With: Electronic
Parking Brake (EPB), VIN Plate Body Style
Code: M

S-MAX/Galaxy 2006.5 (02/2006-)



Print



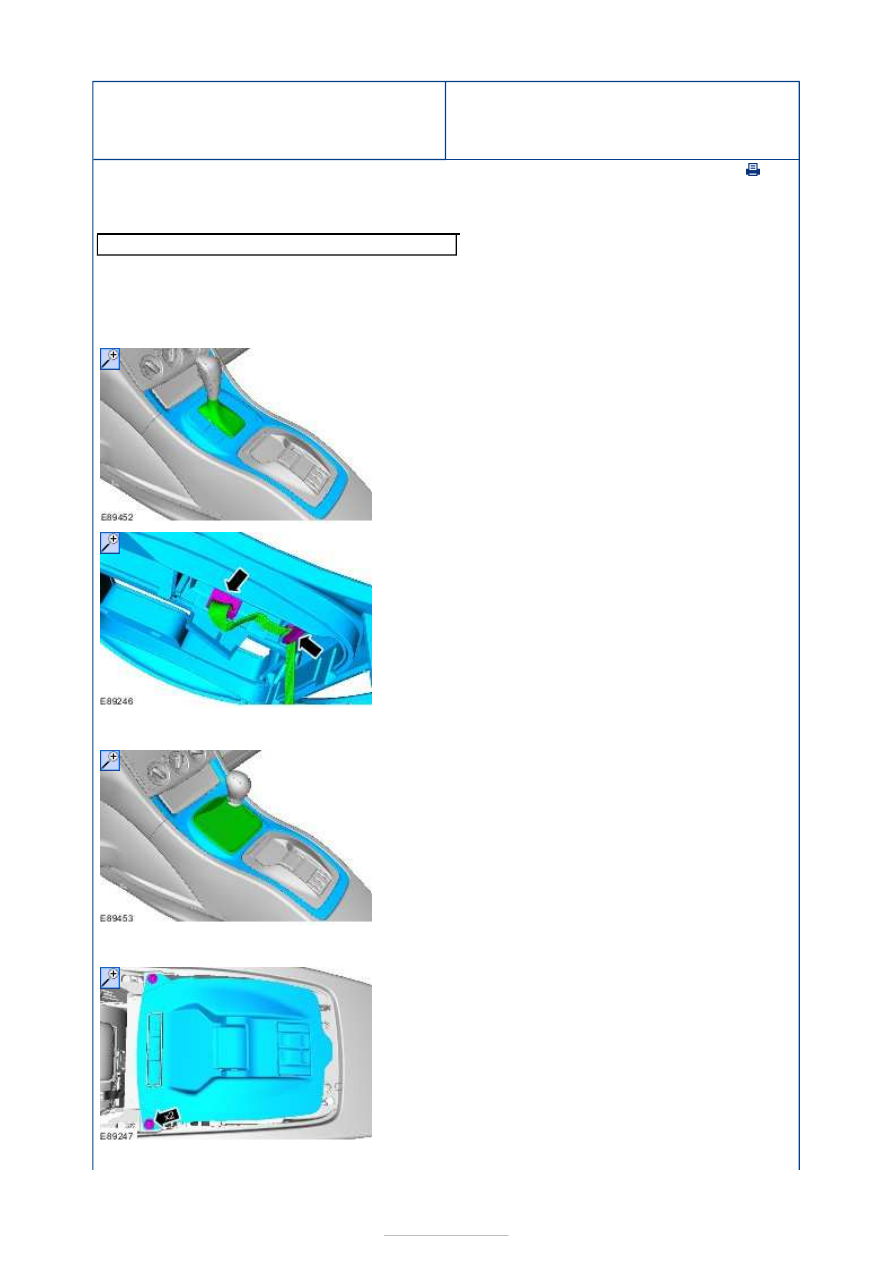

Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Vehicles with automatic transaxle

Vehicles with manual transaxle

All vehicles

Ford diagnostic equipment

1.

2.

3.

4.

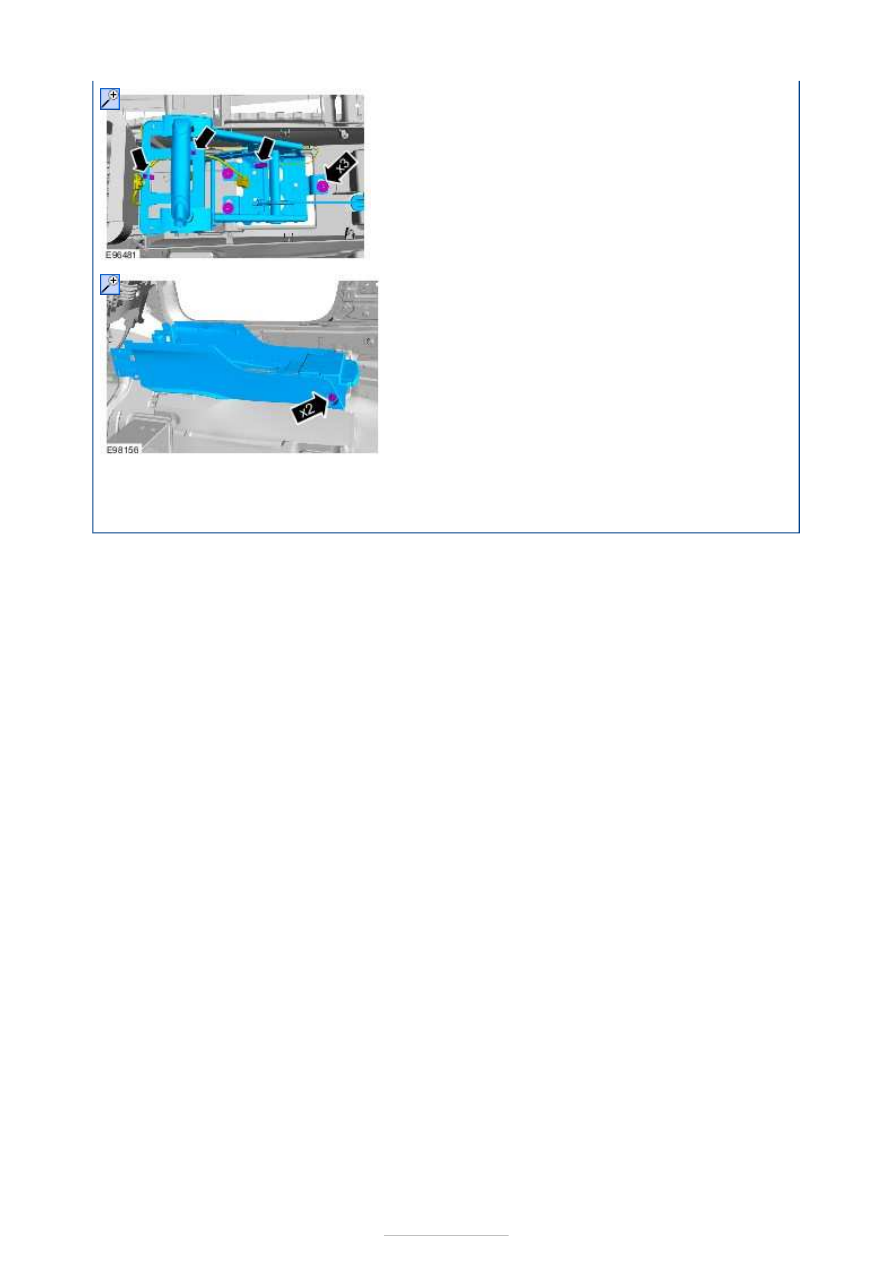

Installation

5.

6. On both sides.

7.

8.

9.

1. To install, reverse the removal procedure.

2. Carry out a parking brake Function Test.

General Equipment:

Ford diagnostic equipment
