Installation

1. To install, reverse the removal procedure.



Instrument Panel and Console - Instrument
Panel—Vehicles Built From: 05/2007

S-MAX/Galaxy 2006.5 (02/2006



Print

Removal and Installation

General Equipment

Removal

WARNINGS:

The supplemental restraint system (SRS) is active for a certain length of time after the

power supply has been disconnected. Wait for a minimum of 3 minutes before disconnecting or
removing any SRS components.

Wear safety goggles.

Do not probe supplemental restraint system (SRS) electrical connectors.

Round-ended steel rule

1. Refer to:

Supplemental Restraint System (SRS) Health

and Safety Precautions

 (100-00 General Information,

Description and Operation).

2. Refer to:

Battery Disconnect and Connect

 (414-01

Battery, Mounting and Cables, General Procedures).

3. Remove the following items:

1. Refer to:

Floor Console Upper Section - Vehicles

With: Center Armrest/Manually Adjusted Parking
Brake

 (501-12 Instrument Panel and Console,

Removal and Installation).

2. Refer to:

Floor Console Upper Section - Vehicles

With: Manually Adjusted Parking Brake, Vehicles
Without: Center Armrest

 (501-12 Instrument

Panel and Console, Removal and Installation).

3. Refer to:

Floor Console - Vehicles With:

Electronic Parking Brake (EPB), VIN Plate Body
Style Code: S

 (501-12 Instrument Panel and

Console, Removal and Installation).

4. Refer to:

Floor Console - Vehicles With:

Electronic Parking Brake (EPB), VIN Plate Body
Style Code: M

 (501-12 Instrument Panel and

Console, Removal and Installation).

5. Refer to:

A-Pillar Trim Panel

 (501-05 Interior

Trim and Ornamentation, Removal and
Installation).

6. Refer to:

Audio Unit - Vehicles Built From:

05/2007

 (415-01 Information and Entertainment

System, Removal and Installation).
Refer to:

Audio Unit - Vehicles Built From:

05/2007, Vehicles With: Digital Versatile Disc
(DVD) Navigation System

 (415-01 Information

and Entertainment System, Removal and
Installation).

7. Refer to:

Headlamp Switch

 (417-01 Exterior

Lighting, Removal and Installation).

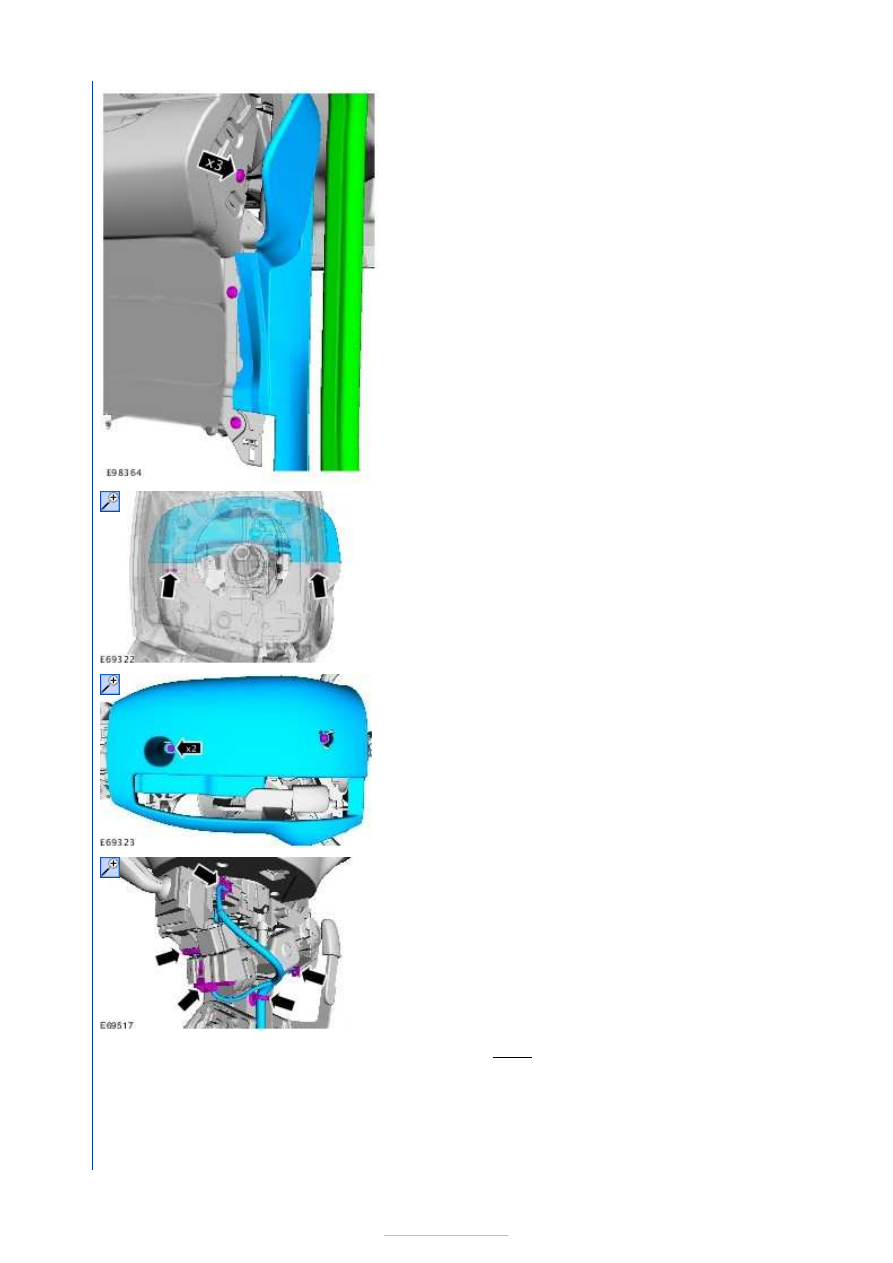

4. On both sides.

5.

6.

7.

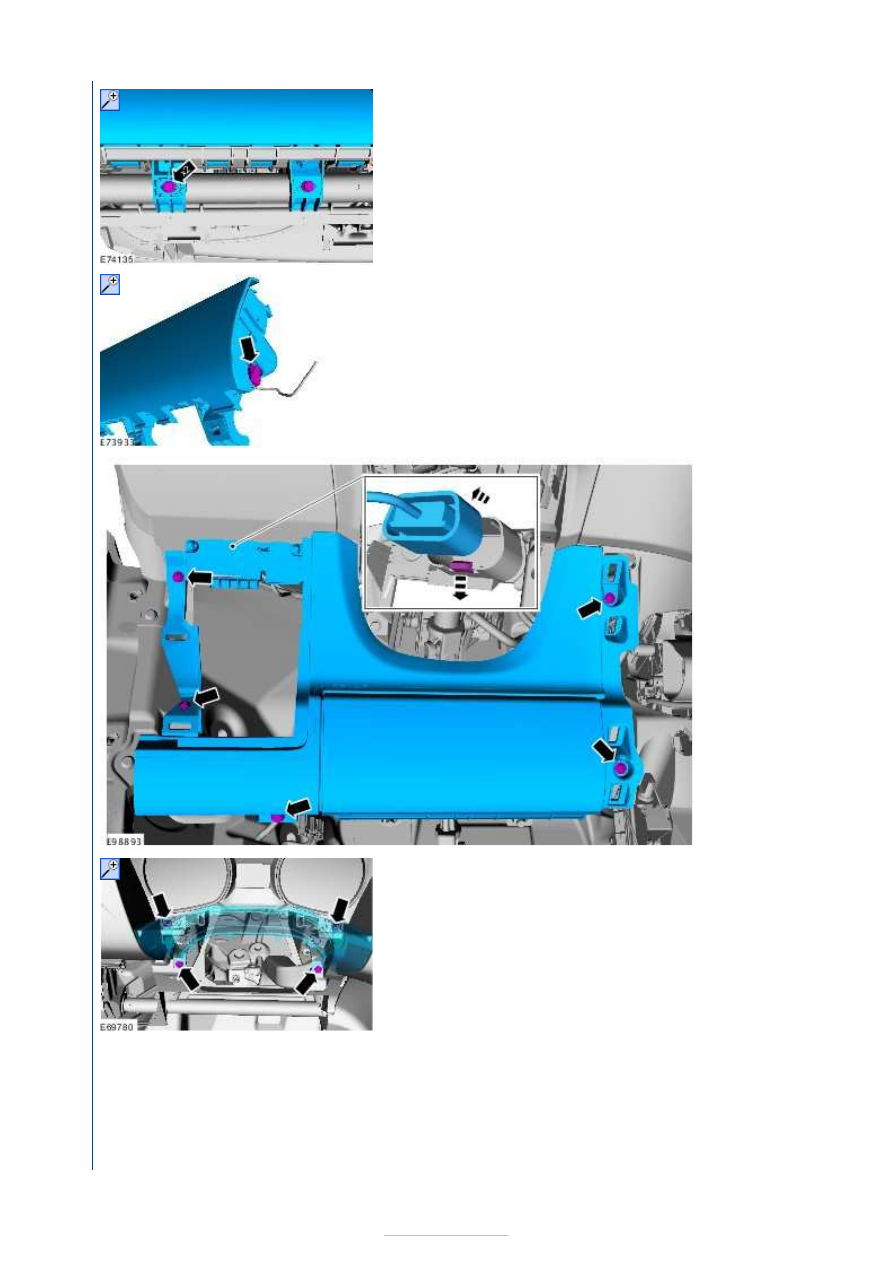

8. Torque: 8 Nm









9.

10.

11.

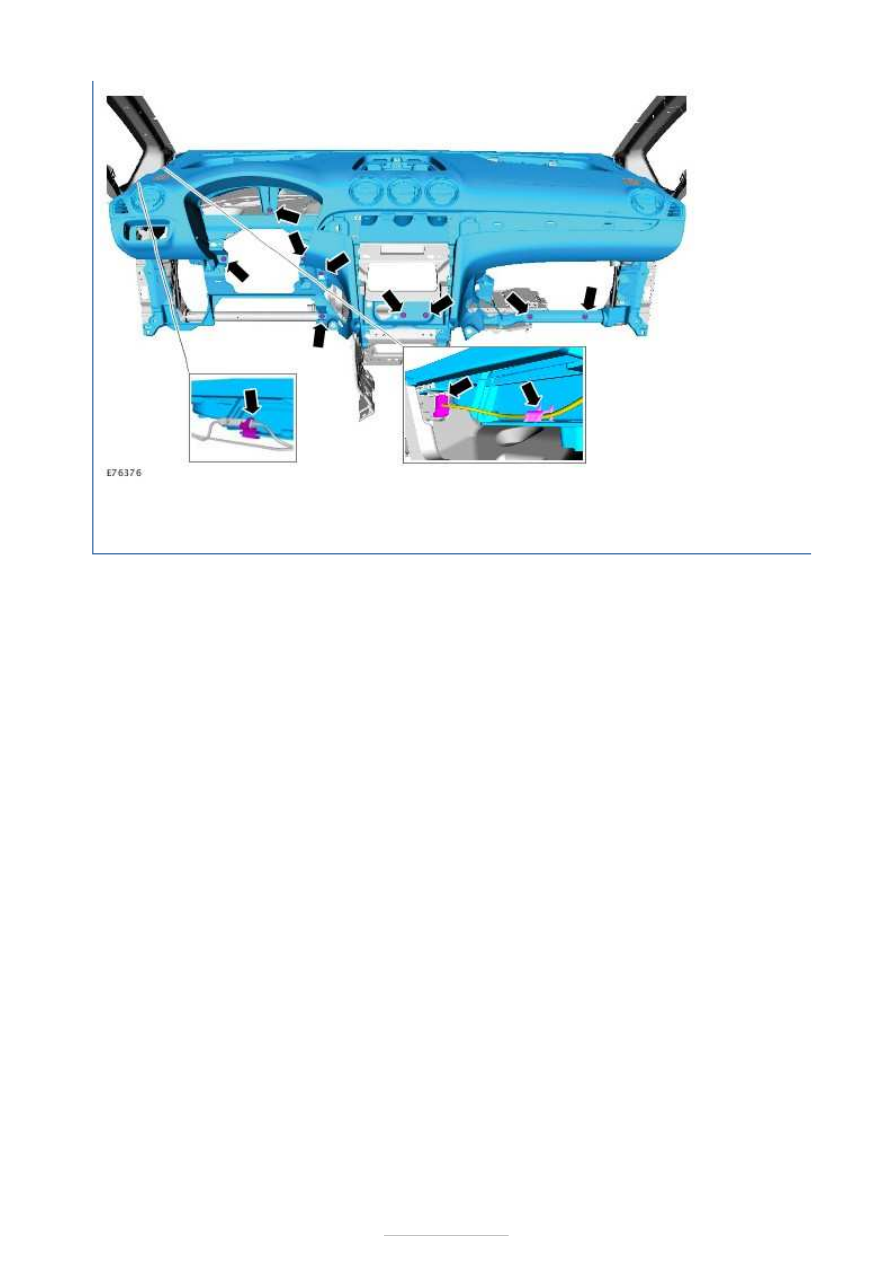

12. General

Equipment:

Round-
ended steel
rule
