Seating - Front Seat Backrest

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

1. Refer to:

Front Seat

 (501-10 Seating, Removal

and Installation).

2.

3.

4.





Installation

5. Torque: 45 Nm

1. To install, reverse the removal procedure.





Seating - Front Seat Backrest Cover

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

WARNINGS:

The supplemental restraint system (SRS) is active for a certain length of time after

the power supply has been disconnected. Wait for a minimum of 3 minutes before
disconnecting or removing any SRS components.

Make sure that the vehicle electrical system is fully depowered and no other power

source is connected.

6 mm drill bit
Blind rivet gun

1. Refer to:

Supplemental Restraint System (SRS)

Health and Safety Precautions

 (100-00 General

Information, Description and Operation).

2. Disconnect the battery ground cable.

Refer to:

Battery Disconnect and Connect

 (414-

01 Battery, Mounting and Cables, General
Procedures).

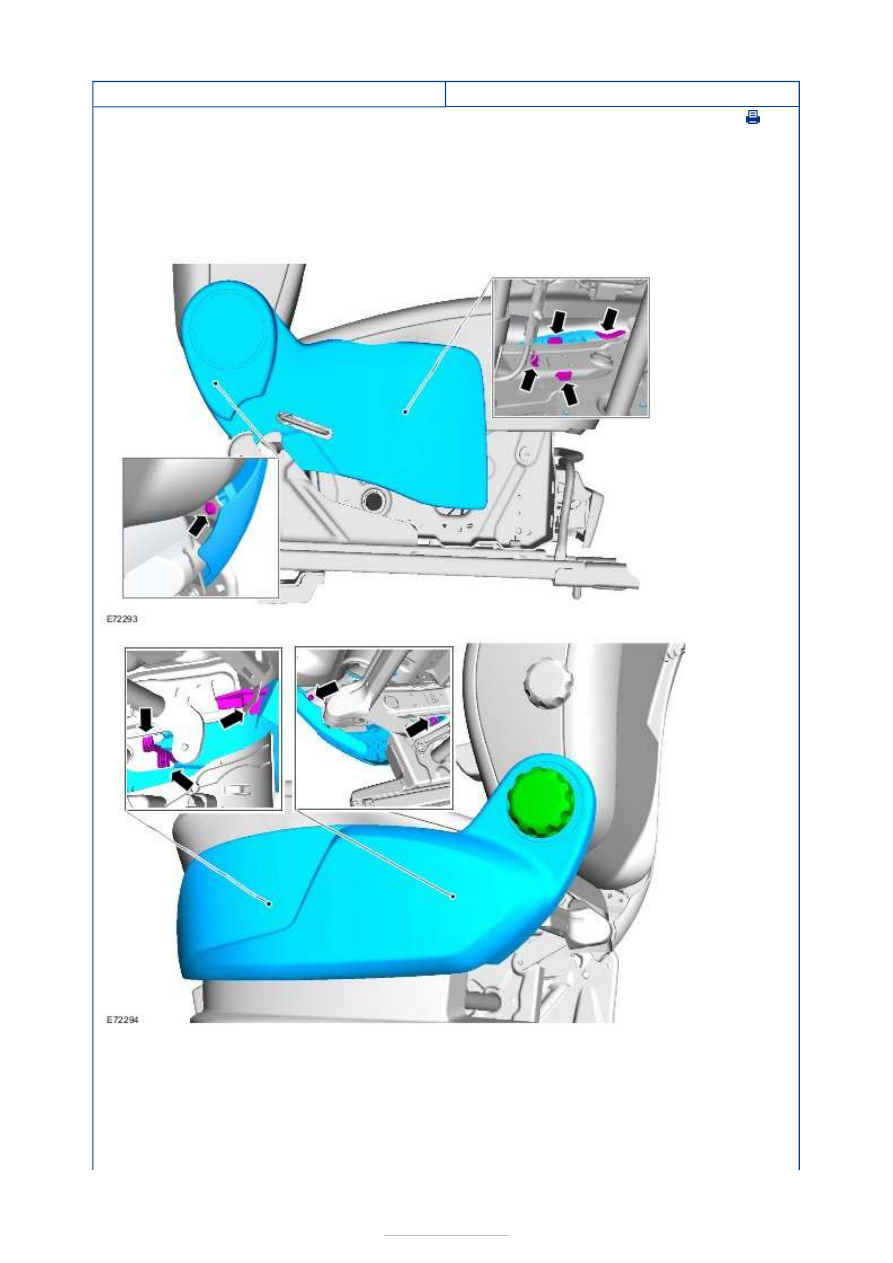

3.

1. If equipped.
3. General Equipment:

6 mm drill bit



General Equipment:

Blind rivet gun

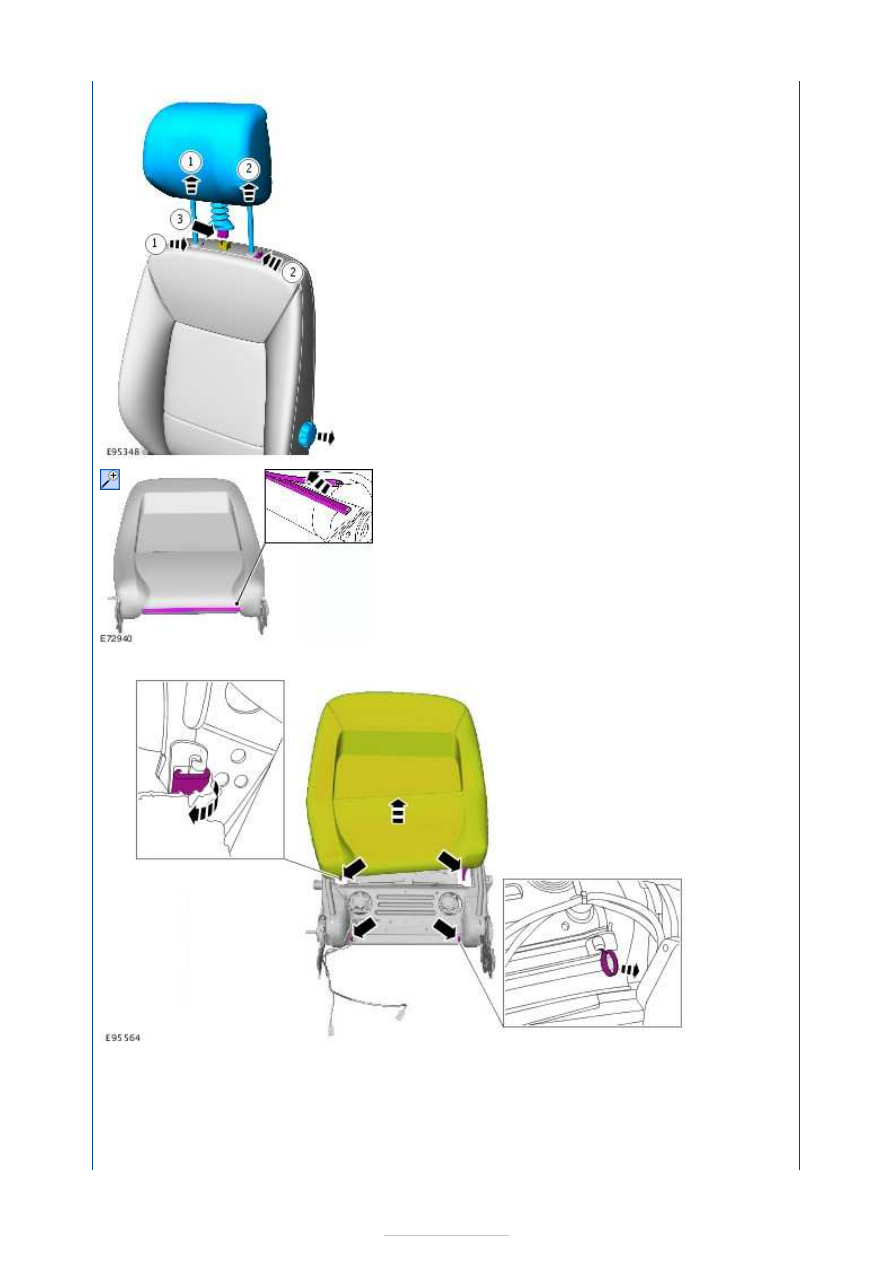

4.

3. If equipped.



5.

6.

7.
